Durchflussmesser DFM 15-2M

AFRISO Durchflussmesser DFM 15-2M G3/4 AG x G3/4 AG, 1-6 Liter/min SAL 70080 70130

AFRISO Durchflussmesser DFM 15-2M G3/4 AG x G3/4 AG, 2-12 Liter/min SAR 70090 70140

AFRISO Durchflussmesser DFM 15-2M G3/4 AG x G3/4 AG, 8-28 Liter/min SAL 70100 70150

AFRISO Durchflussmesser DFM 15-2M G3/4 AG x G3/4 ÜM, 1-6 Liter/min SAL 70180 70230

AFRISO Durchflussmesser DFM 15-2M G3/4 AG x G3/4 ÜM, 2-12 Liter/min SAL 70190 70240

AFRISO Durchflussmesser DFM 15-2M G3/4 AG x G3/4 ÜM, 8-28 Liter/min SAL 70200 70250

AFRISO Durchflussmesser DFM 15-2M G3/4 AG x G3/4 ÜM, 8-38 Liter/min SAL 70210 70260

AFRISO Durchflussmesser DFM 15-2M G3/4 AG x G3/4 AG, 1-6 Liter/min BEF 70080 70090 70100 70110 70130 70140 70150 70160

AFRISO Durchflussmesser DFM 15-2M G3/4 AG x G3/4 ÜM, 1-6 Liter/min BEF 70180 70190 70200 70210 70230 70240 70250 70260

Datenblatt Durchflussmesser DFM 15-2M

Benefits

Integrierter Kugelhahn zum Einstellen und Absperren
Direkte Anzeige des Durchflusses in l/min
Einregulieren ohne Diagramm, Tabelle oder Messgerät
Lieferbar mit vielen Anschlussvarianten

Anwendung

Zum hydraulischen Abgleich und zur Durchflusskontrolle in Heiz-/Kühlsystemen, Klima- und Solaranlagen sowie in der Geothermie. DFM ermöglicht ein einfaches Einregulieren der Anlage oder Anlagenteile ohne Diagramme, Tabellen oder Messgeräte. Geeignet für Heiz- und Kühlwasser sowie für Wassergemische mit handelsüblichen Korrosions- und Frostschutzzusätzen.

Ausführungen

G¾ AG x G¾ AG

	Nennweite	Messbereich	Kvs-Wert	Art.-Nr.

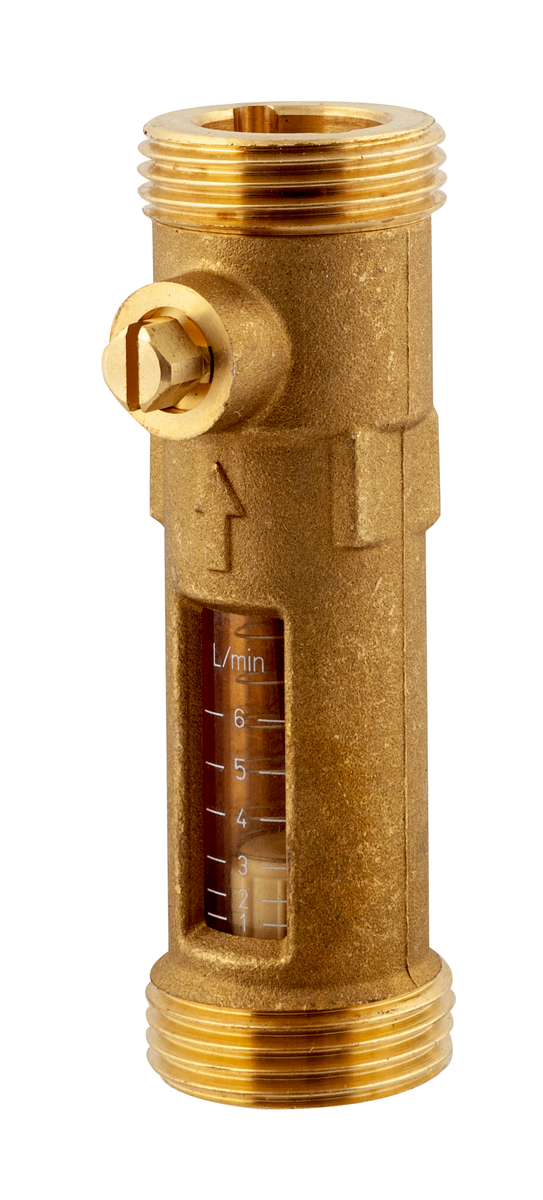

DFM 15-2M	DN 15	1 – 6 l/min	2,1 m³/h	80958
DFM 15-2M	DN 15	2 – 12 l/min	3 m³/h	80963
DFM 15-2M	DN 15	8 – 28 l/min	4,8 m³/h	80968
DFM 15-2M	DN 15	8 – 38 l/min	5,9 m³/h	80973

Blaue Art.-Nr. = Lagerware

G1 AG x G1 AG

	Nennweite	Messbereich	Kvs-Wert	Art.-Nr.

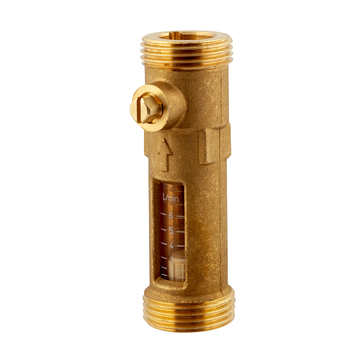

DFM 15-2M	DN 15	1 – 6 l/min	2,1 m³/h	80959
DFM 15-2M	DN 15	2 – 12 l/min	3 m³/h	80964

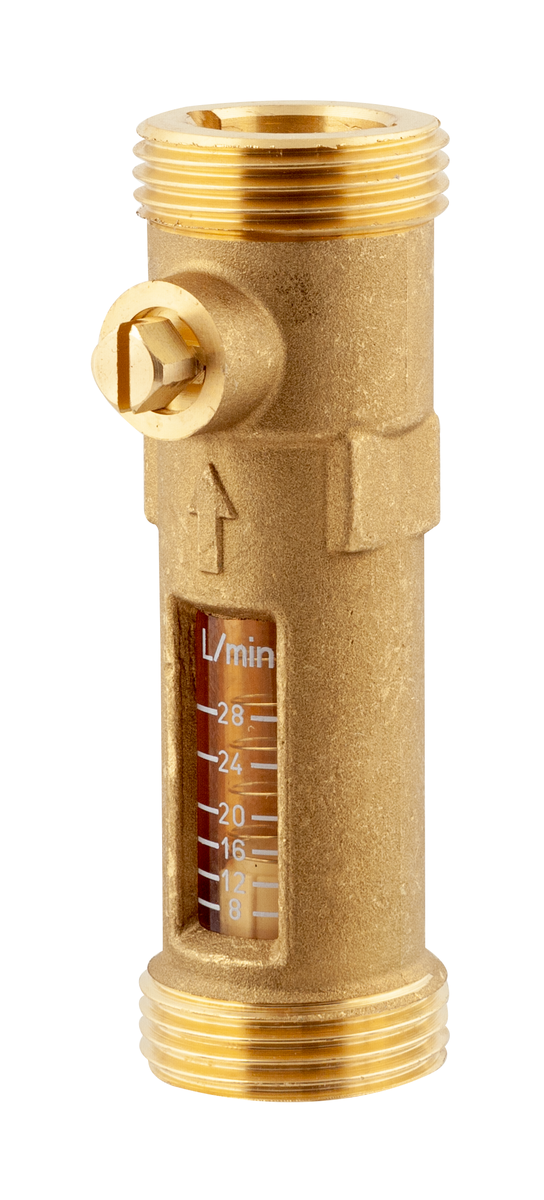

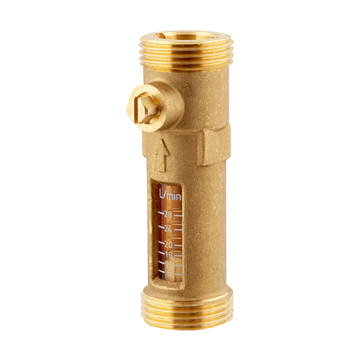

DFM 15-2M	DN 15	8 – 28 l/min	4,8 m³/h	80969
DFM 15-2M	DN 15	8 – 38 l/min	5,9 m³/h	80974

Blaue Art.-Nr. = Lagerware

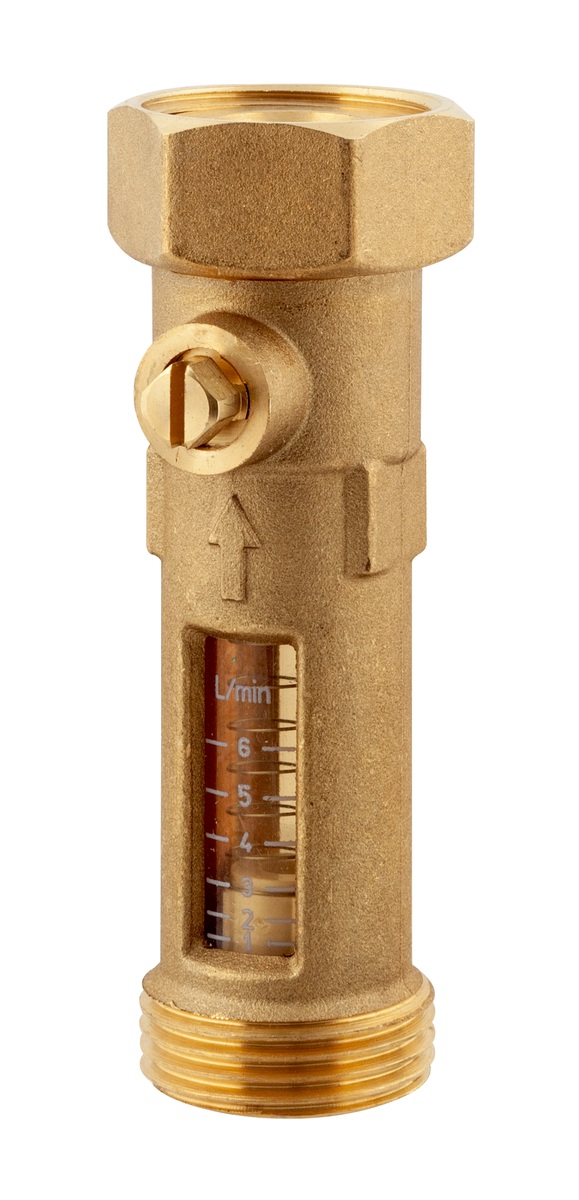

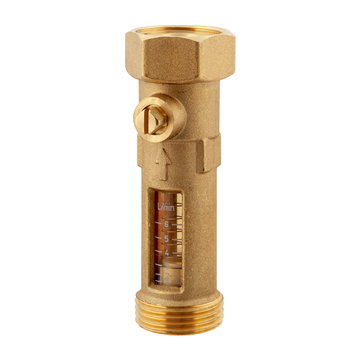

G¾ AG x G¾ ÜM

	Nennweite	Messbereich	Kvs-Wert	Art.-Nr.
DFM 15-2M	DN 15	1 – 6 l/min	2,1 m³/h	80960
DFM 15-2M	DN 15	2 – 12 l/min	3 m³/h	80965
DFM 15-2M	DN 15	8 – 28 l/min	4,8 m³/h	80970
DFM 15-2M	DN 15	8 – 38 l/min	5,9 m³/h	80975

Blaue Art.-Nr. = Lagerware

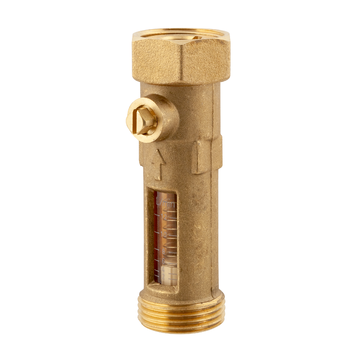

G1 AG x G1 ÜM

	Nennweite	Messbereich	Kvs-Wert	Art.-Nr.
DFM 15-2M	DN 15	1 – 6 l/min	2,1 m³/h	80961

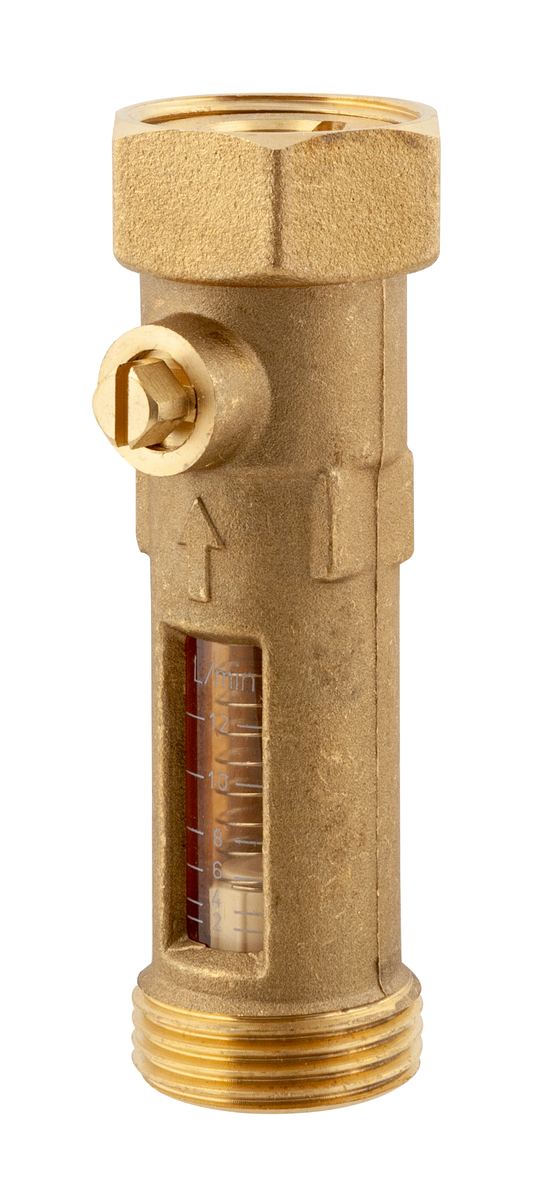

DFM 15-2M	DN 15	2 – 12 l/min	3 m³/h	80966

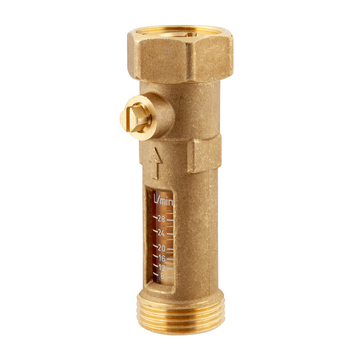

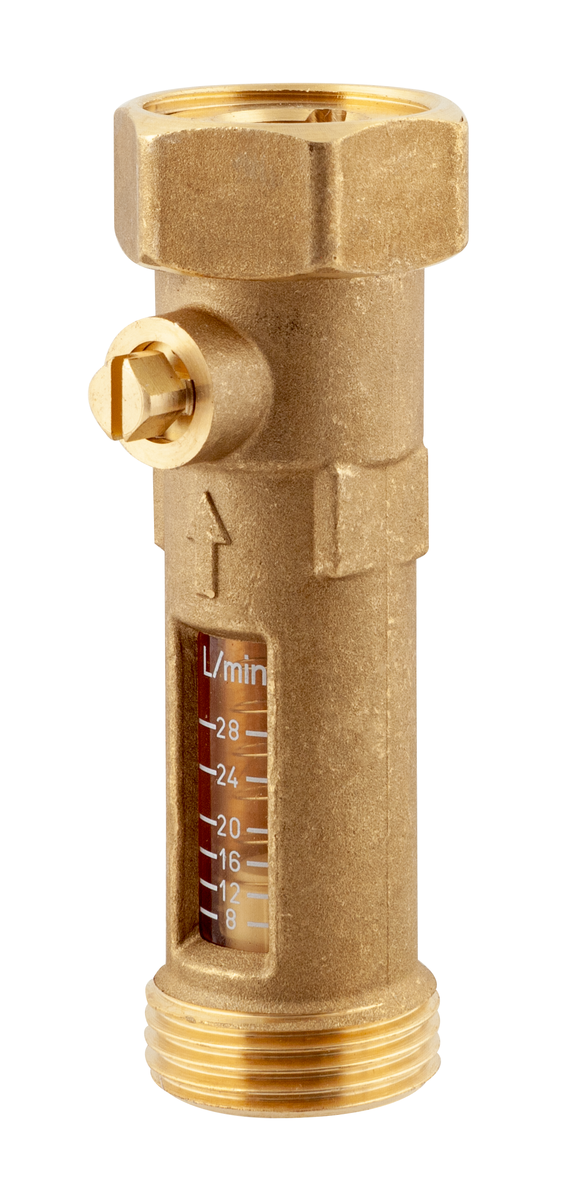

DFM 15-2M	DN 15	8 – 28 l/min	4,8 m³/h	80971

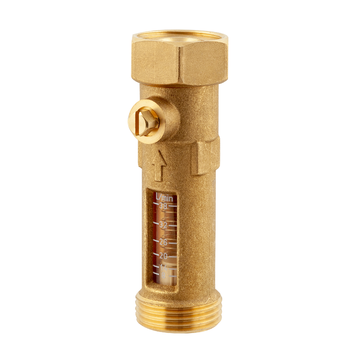

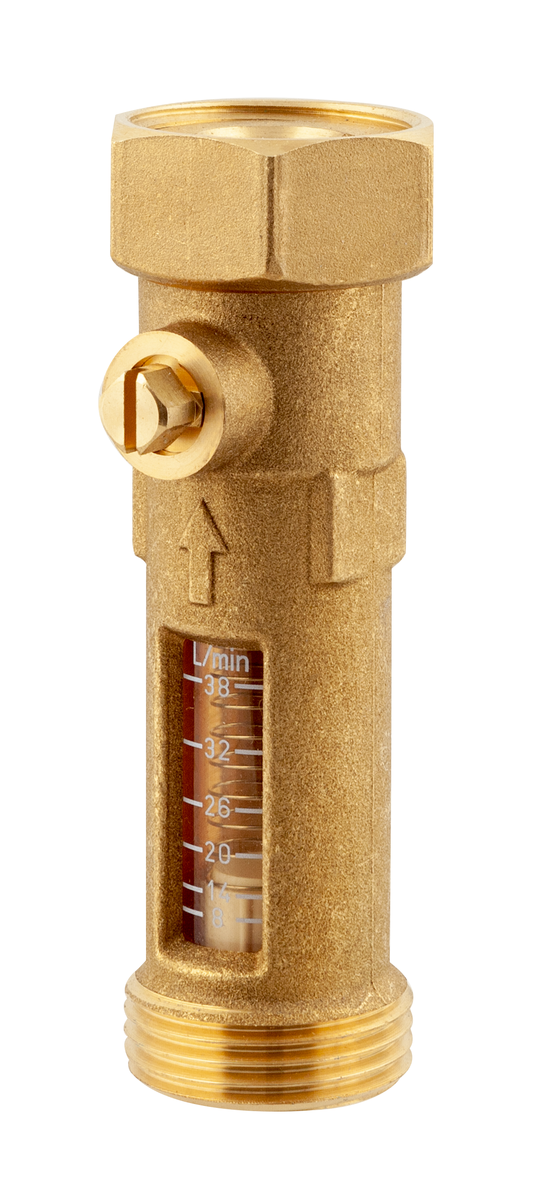

DFM 15-2M	DN 15	8 – 38 l/min	5,9 m³/h	80976

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format
Datenblatt Durchflussmesser DFM 15-2M	Datenblatt	PDF
Durchflussmesser DFM	Betriebsanleitung	PDF
Belparts Sensorik	Ausrüstung für Heizung, Heizraum und Kamin	PDF

Beschreibung

Kompakter Durchflussmesser mit Anzeigeskala und Kugelhahn zur Absperrung und Einregulierung. Der Einbau in Leitungen kann waagerecht, schräg oder senkrecht erfolgen. Die Einregulierung ist mittels Schraubendreher an der Einstellschraube vorzunehmen. Die Ablesemarke entspricht der Unterkante des Schwimmerkörpers. Hydraulisch korrekt abgeglichene Anlagen sorgen für eine optimale Energieverteilung und den wirtschaftlichen Betrieb der Anlage nach der gesetzlichen Energieeinsparverordnung.

Technische Daten

Temperatureinsatzbereich

Max. 120 °C, kurzzeitig 160 °C

Betriebsdruck

Max. 10 bar

Messprinzip

Schwebekörper mit Gegenfeder

Messbereich

Siehe Bestelltabelle

Nennweite

DN 15

Gehäuse

Messing

Anschluss

G¾ AG x G¾ AG
G1 AG x G1 AG
G¾ AG x G¾ ÜM
G1 AG x G1 ÜM

Einbaulage

Waagerecht, schräg oder senkrecht

Optionen

Andere Nennweiten
Andere Anschlüsse
Andere Messbereiche

Technische Zeichnungen

DFM 15-2M, Außengewinde x Außengewinde

DFM 15-2M, Außengewinde x Überwurfmutter
