Data sheet Flow meter DFM 15-2M
Afriso Data sheet Flow meter DFM 15-2M

Versions

Nominal diameter Measuring range Flow coefficient Kvs Part no. Remember
DFM 15-2M DN 15 1 – 6 l/min 2.1 m³/h 80958
DFM 15-2M DN 15 2 – 12 l/min 3 m³/h 80963
DFM 15-2M DN 15 8 – 28 l/min 4.8 m³/h 80968
DFM 15-2M DN 15 8 – 38 l/min 5.9 m³/h 80973

Blue part no. = in-stock items

Nominal diameter Measuring range Flow coefficient Kvs Part no. Remember
DFM 15-2M DN 15 1 – 6 l/min 2.1 m³/h 80959
DFM 15-2M DN 15 2 – 12 l/min 3 m³/h 80964
DFM 15-2M DN 15 8 – 28 l/min 4.8 m³/h 80969
DFM 15-2M DN 15 8 – 38 l/min 5.9 m³/h 80974

Blue part no. = in-stock items

Nominal diameter Measuring range Flow coefficient Kvs Part no. Remember
DFM 15-2M DN 15 1 – 6 l/min 2.1 m³/h 80960
DFM 15-2M DN 15 2 – 12 l/min 3 m³/h 80965
DFM 15-2M DN 15 8 – 28 l/min 4.8 m³/h 80970
DFM 15-2M DN 15 8 – 38 l/min 5.9 m³/h 80975

Blue part no. = in-stock items

Nominal diameter Measuring range Flow coefficient Kvs Part no. Remember
DFM 15-2M DN 15 1 – 6 l/min 2.1 m³/h 80961
DFM 15-2M DN 15 2 – 12 l/min 3 m³/h 80966
DFM 15-2M DN 15 8 – 28 l/min 4.8 m³/h 80971
DFM 15-2M DN 15 8 – 38 l/min 5.9 m³/h 80976

Blue part no. = in-stock items

Description Format Language Download / Link
Data sheet Flow meter DFM 15-2M Data sheet PDF
Afriso Data sheet Flow meter DFM 15-2M

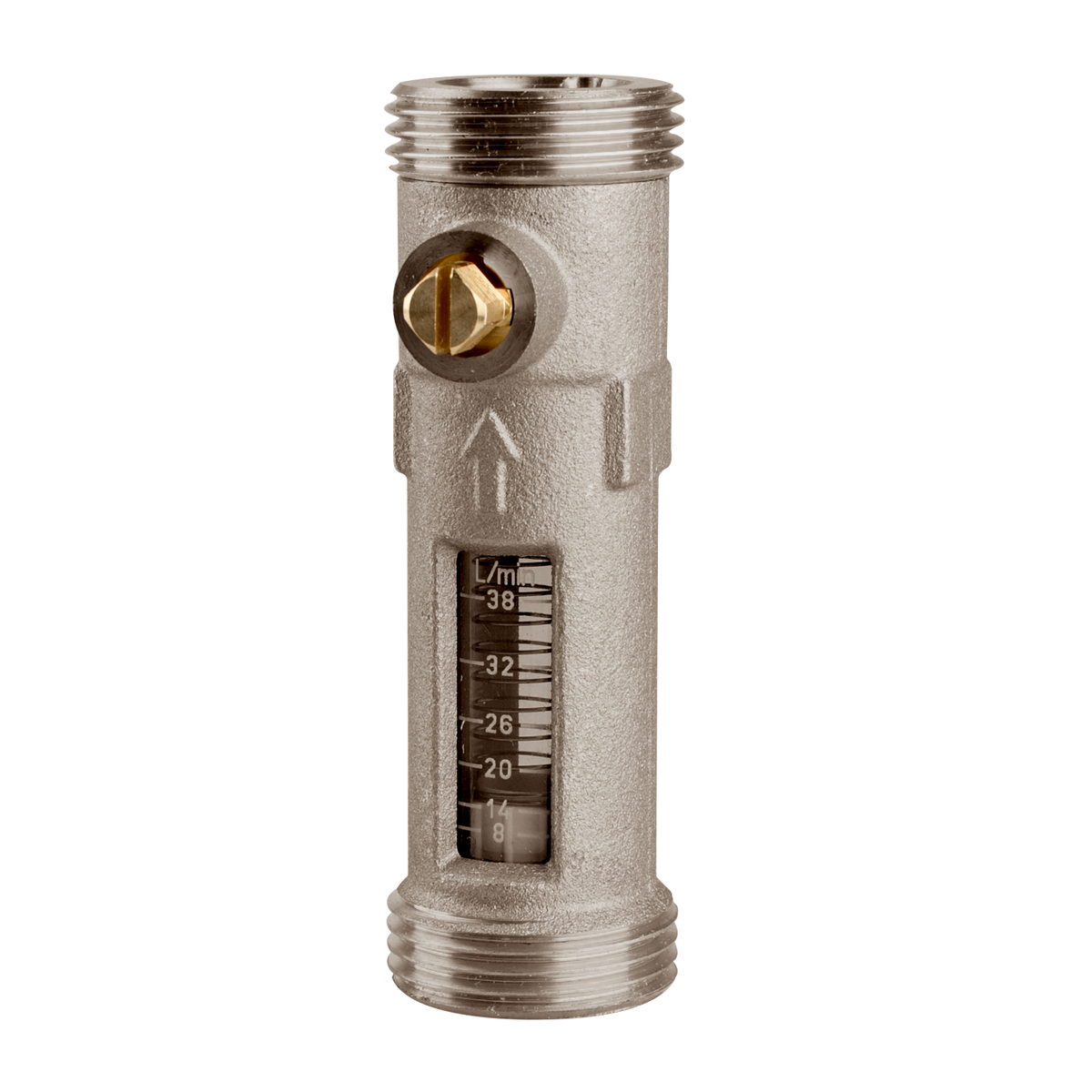

Compact flow meter with scale and ball valve for shutting off and adjustment. The flow meter can be installed in pipes in a horizontal, tilted or vertical position. Adjustments are made by means of a screwdriver via the adjustment screw. The reading mark corresponds to the lower edge of the rotameter/float. Systems with correct hydraulic balancing provide for optimum energy distribution and cost-efficient operation.
Operating temperature range
Max. 120 °C, short-term 160 °C
Operating pressure
Max. 10 bar
Measuring principle
Rotameter type with counter spring
Measuring range
See ordering table
Nominal diameter
DN 15
Housing
Brass
Connection
G¾ male x G¾ male
G1 male x G1 male
G¾ male x G¾ union nut
G1 male x G1 union nut
Mounting position
Horizontal, tilted or vertical
Options
  • Other nominal diameters
  • Other connections
  • Other measuring ranges
