Rohrfeder-Chemiemanometer Typ D4

AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 VOR 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430 AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 VOR 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430
Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402
AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 VOR 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430
AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 SAL 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430 AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 SAL 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430
Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402
AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 SAL 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430
AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 SAR 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430 AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 SAR 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430
Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402
AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 SAR 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430
VOR 21670 21680 21690 21700 21710 21720 21730 21740 21750 21760 21770 21780 21790 21800 21810 21820 21830 21840 21850 21860 21870 21880 21890 21900 object_image_96913imagemain_de
AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 VOR 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430
SAL 21670 21680 21690 21700 21710 21720 21730 21740 21750 21760 21770 21780 21790 21800 21810 21820 21830 21840 21850 21860 21870 21880 21890 21900
AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 SAL 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430
SAR 21670 21680 21690 21700 21710 21720 21730 21740 21750 21760 21770 21780 21790 21800 21810 21820 21830 21840 21850 21860 21870 21880 21890 21900
AFRISO Rohrfeder-Chemiemanometer RF100Ch -1/0bar G1/2B radial Kl.1,0 D402 SAR 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430
SAS 21670 21680 21690 21700 21710 21720 21730 21740 21750 21760 21770 21780 21790 21800 21810 21820 21830 21840 21850 21860 21870 21880 21890 21900
DRU 21670 21680 21690 21700 21710 21720 21730 21740 21750 21760 21770 21780 21790 21800 21810 21820 21830 21840 21850 21860 21870 21880 21890 21900
RUE 21670 21680 21690 21700 21710 21720 21730 21740 21750 21760 21770 21780 21790 21800 21810 21820 21830 21840 21850 21860 21870 21880 21890 21900
ILL 27130 27140 27150 27160 27170 27180 27190 27200 27210 27220 27230 27240 27250 27260 27300 27310 27320 27330 27340 27350 27360 27370 27380 27390 27400 27410 27420 27430 27470 27480 27490 27500 27510 27520 27530 27540 27550 27560 27570 27580 27590 27600 21670 21680 21690 21700 21710 21720 21730 21740 21750 21760 21770 21780 21790 21800 21810 21820 21830 21840 21850 21860 21870 21880 21890 21900 21930 21940 21950 21960 21970 21980 21990 22000 22010 22020 22030 22040 22050 22060 22070 22080 22090 22100 22110 22120 22130 22140 22150 22160 22190 22200 22210 22220 22230 22240 22250 22260 22270 22280 22290 22300 22310 22320 22330 22340 22350 22360 22370 22380 22390 22400 22410 22420 22430 22470 22480 22490 22500 22510 22520 22530 22540 22550 22560 22570 22580 22590 22600 22610 22620 22630 22640 22650 22660 22670 22680 22690 22700 22730 22740 22750 22760 22770 22780 22790 22800 22810 22820 22830 22840 22850 22860 22870 22880 22890 22900 22910 22920 22930 22940 22950 22960 22990 23000 23010 23020 23030 23040 23050 23060 23070 23080 23090 23100 23110 23120 23130 23140 23150 23160 23170 23180 23190 23200 23210 23220 23230 23270 23280 23290 23300 23310 23320 23330 23340 23350 23360 23370 23380 23390 23400 23410 23420 23430 23440 23450 23460 23470 23480 23490 23500 23530 23540 23550 23560 23570 23580 23590 23600 23610 23620 23630 23640 23650 23660 23670 23680 23690 23700 23710 23720 23730 23740 23750 23760 23790 23800 23810 23820 23830 23840 23850 23860 23870 23880 23890 23900 23910 23920 23930 23940 23950 23960 23970 23980 23990 24000 24010 24020 24030 24070 24080 24090 24100 24110 24120 24130 24140 24150 24160 24170 24180 24190 24200 24210 24220 24230 24240 24250 24260 24270 24280 24290 24300 24330 24340 24350 24360 24370 24380 24390 24400 24410 24420 24430 24440 24450 24460 24470 24480 24490 24500 24510 24520 24530 24540 24550 24560 24590 24600 24610 24620 24630 24640 24650 24660 24670 24680 24690 24700 24710 24720 24730 24740 24750 24760 24770 24780 24790 24800 24810 24820 24830 24880 24890 24900 24910 24920 24930 24940 24950 24960 24970 24980 24990 25000 25010 25020 25030 25040 25050 25060 25070 25080 25090 25100 25130 25140 25150 25160 25170 25180 25190 25200 25210 25220 25230 25240 25250 25260 25270 25280 25290 25300 25310 25320 25330 25340 25350 25360 25400 25410 25420 25430 25440 25450 25460 25470 25480 25490 25500 25510 25520 25550 25560 25570 25580 25590 25600 25610 25620 25630 25640 25650 25660 25670 25680 25690 25700 25710 25720 25730 25740 25750 25760 25770 25800 25810 25820 25830 25840 25850 25860 25870 25880 25890 25900 25910 25920 25930 25940 25950 25960 25970 25980 25990 26000 26010 26020 26030 26070 26080 26090 26100 26110 26120 26130 26140 26150 26160 26170 26180 26190 26200 26210 26220 26230 26240 26250 26260 26270 26280 26290 26320 26330 26340 26350 26360 26370 26380 26390 26400 26410 26420 26430 26440 26450 26460 26470 26480 26490 26500 26510 26520 26530 26540 26550 26590 26600 26610 26620 26630 26640 26650 26660 26670 26680 26690 26700 26710 26720 26730 26740 26750 26760 26770 26780 26790 26800 26810 26840 26850 26860 26870 26880 26890 26900 26910 26920 26930 26940 26950 26960 26970 26980 26990 27000 27010 27020 27030 27040 27050 27060 27070 56390 56400 56410 56420 56430 56440 56450 56460 56470 56480 56490 56500 56510 56520 56530 56540 56550 56560 56570 56580 56590 56600 56610 56620 56640 56650 56660 56670 56680 56690 56700 56710 56720 56730 56740 56750 56760 56770 56780 56790 56800 56810 56820 56830 56840 56850 56860 56870 56890 56900 56910 56920 56930 56940 56950 56960 56970 56980 56990 57000 57010 57020 57030 57040 57050 57060 57070 57080 57090 57110 57120 57130 57140 57150 57160 57170 57180 57190 57200 57210 57220 57230 57240 57250 57260 57270 57280 57290 57300 57310
BEP 24070 24080 24090 24100 24110 24120 24130 24140 24150 24160 24170 24180 24190 24200 24210 24220 24230 24240 24250 24260 24270 24280 24290 24300
Datenblatt Rohrfeder-Chemiemanometer Typ D4
AFRISO Datenblatt Rohrfeder-Chemiemanometer Typ D4

Benefits

  • Für Chemie- und Verfahrenstechnik
  • Voll verschweißtes Messsystem und Gehäuse
  • Extrem robuste Konstruktion
  • Für Mediumtemperaturen bis 200 ˚C
  • Mit Helium dichtheitsgeprüft
  • DNV- und GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Anwendung

Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.

! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

Ausführungen

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm G¼B Radial Edelstahl 304 1,6 -1/0 bar RF63Ch D402 85101402
63 mm G¼B Radial Edelstahl 304 1,6 -1/+0,6 bar RF63Ch D402 85102402
63 mm G¼B Radial Edelstahl 304 1,6 -1/+1,5 bar RF63Ch D402 85103402
63 mm G¼B Radial Edelstahl 304 1,6 -1/+3 bar RF63Ch D402 85104402
63 mm G¼B Radial Edelstahl 304 1,6 -1/+5 bar RF63Ch D402 85105402
63 mm G¼B Radial Edelstahl 304 1,6 -1/+9 bar RF63Ch D402 85106402
63 mm G¼B Radial Edelstahl 304 1,6 -1/+15 bar RF63Ch D402 85107402
63 mm G¼B Radial Edelstahl 304 1,6 0/0,6 bar RF63Ch D402 85109402
63 mm G¼B Radial Edelstahl 304 1,6 0/1 bar RF63Ch D402 85110402
63 mm G¼B Radial Edelstahl 304 1,6 0/1,6 bar RF63Ch D402 85111402
63 mm G¼B Radial Edelstahl 304 1,6 0/2,5 bar RF63Ch D402 85112402
63 mm G¼B Radial Edelstahl 304 1,6 0/4 bar RF63Ch D402 85113402
63 mm G¼B Radial Edelstahl 304 1,6 0/6 bar RF63Ch D402 85114402
63 mm G¼B Radial Edelstahl 304 1,6 0/10 bar RF63Ch D402 85115402
63 mm G¼B Radial Edelstahl 304 1,6 0/16 bar RF63Ch D402 85116402
63 mm G¼B Radial Edelstahl 304 1,6 0/25 bar RF63Ch D402 85117402
63 mm G¼B Radial Edelstahl 304 1,6 0/40 bar RF63Ch D402 85118402
63 mm G¼B Radial Edelstahl 304 1,6 0/60 bar RF63Ch D402 85119402
63 mm G¼B Radial Edelstahl 304 1,6 0/100 bar RF63Ch D402 85120402
63 mm G¼B Radial Edelstahl 304 1,6 0/160 bar RF63Ch D402 85121402
63 mm G¼B Radial Edelstahl 304 1,6 0/250 bar RF63Ch D402 85122402
63 mm G¼B Radial Edelstahl 304 1,6 0/400 bar RF63Ch D402 85123402
63 mm G¼B Radial Edelstahl 304 1,6 0/600 bar RF63Ch D402 85124402
63 mm G¼B Radial Edelstahl 304 1,6 0/1.000 bar RF63Ch D402 85125402

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm G½B Radial Edelstahl 304 1,0 -1/0 bar RF100Ch D402 85201402
100 mm G½B Radial Edelstahl 304 1,0 -1/+0,6 bar RF100Ch D402 85202402
100 mm G½B Radial Edelstahl 304 1,0 -1/+1,5 bar RF100Ch D402 85203402
100 mm G½B Radial Edelstahl 304 1,0 -1/+3 bar RF100Ch D402 85204402
100 mm G½B Radial Edelstahl 304 1,0 -1/+5 bar RF100Ch D402 85205402
100 mm G½B Radial Edelstahl 304 1,0 -1/+9 bar RF100Ch D402 85206402
100 mm G½B Radial Edelstahl 304 1,0 -1/+15 bar RF100Ch D402 85207402
100 mm G½B Radial Edelstahl 304 1,0 0/0,6 bar RF100Ch D402 85209402
100 mm G½B Radial Edelstahl 304 1,0 0/1 bar RF100Ch D402 85210402
100 mm G½B Radial Edelstahl 304 1,0 0/1,6 bar RF100Ch D402 85211402
100 mm G½B Radial Edelstahl 304 1,0 0/2,5 bar RF100Ch D402 85212402
100 mm G½B Radial Edelstahl 304 1,0 0/4 bar RF100Ch D402 85213402
100 mm G½B Radial Edelstahl 304 1,0 0/6 bar RF100Ch D402 85214402
100 mm G½B Radial Edelstahl 304 1,0 0/10 bar RF100Ch D402 85215402
100 mm G½B Radial Edelstahl 304 1,0 0/16 bar RF100Ch D402 85216402
100 mm G½B Radial Edelstahl 304 1,0 0/25 bar RF100Ch D402 85217402
100 mm G½B Radial Edelstahl 304 1,0 0/40 bar RF100Ch D402 85218402
100 mm G½B Radial Edelstahl 304 1,0 0/60 bar RF100Ch D402 85219402
100 mm G½B Radial Edelstahl 304 1,0 0/100 bar RF100Ch D402 85220402
100 mm G½B Radial Edelstahl 304 1,0 0/160 bar RF100Ch D402 85221402
100 mm G½B Radial Edelstahl 304 1,0 0/250 bar RF100Ch D402 85222402
100 mm G½B Radial Edelstahl 304 1,0 0/400 bar RF100Ch D402 85223402
100 mm G½B Radial Edelstahl 304 1,0 0/600 bar RF100Ch D402 85224402
100 mm G½B Radial Edelstahl 304 1,0 0/1.000 bar RF100Ch D402 85225402

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
160 mm G½B Radial Edelstahl 304 1,0 -1/0 bar RF160Ch D402 85251402
160 mm G½B Radial Edelstahl 304 1,0 -1/+0,6 bar RF160Ch D402 85252402
160 mm G½B Radial Edelstahl 304 1,0 -1/+1,5 bar RF160Ch D402 85253402
160 mm G½B Radial Edelstahl 304 1,0 -1/+3 bar RF160Ch D402 85254402
160 mm G½B Radial Edelstahl 304 1,0 -1/+5 bar RF160Ch D402 85255402
160 mm G½B Radial Edelstahl 304 1,0 -1/+9 bar RF160Ch D402 85256402
160 mm G½B Radial Edelstahl 304 1,0 -1/+15 bar RF160Ch D402 85257402
160 mm G½B Radial Edelstahl 304 1,0 0/0,6 bar RF160Ch D402 85259402
160 mm G½B Radial Edelstahl 304 1,0 0/1 bar RF160Ch D402 85260402
160 mm G½B Radial Edelstahl 304 1,0 0/1,6 bar RF160Ch D402 85261402
160 mm G½B Radial Edelstahl 304 1,0 0/2,5 bar RF160Ch D402 85262402
160 mm G½B Radial Edelstahl 304 1,0 0/4 bar RF160Ch D402 85263402
160 mm G½B Radial Edelstahl 304 1,0 0/6 bar RF160Ch D402 85264402
160 mm G½B Radial Edelstahl 304 1,0 0/10 bar RF160Ch D402 85265402
160 mm G½B Radial Edelstahl 304 1,0 0/16 bar RF160Ch D402 85266402
160 mm G½B Radial Edelstahl 304 1,0 0/25 bar RF160Ch D402 85267402
160 mm G½B Radial Edelstahl 304 1,0 0/40 bar RF160Ch D402 85268402
160 mm G½B Radial Edelstahl 304 1,0 0/60 bar RF160Ch D402 85269402
160 mm G½B Radial Edelstahl 304 1,0 0/100 bar RF160Ch D402 85270402
160 mm G½B Radial Edelstahl 304 1,0 0/160 bar RF160Ch D402 85271402
160 mm G½B Radial Edelstahl 304 1,0 0/250 bar RF160Ch D402 85272402
160 mm G½B Radial Edelstahl 304 1,0 0/400 bar RF160Ch D402 85273402
160 mm G½B Radial Edelstahl 304 1,0 0/600 bar RF160Ch D402 85274402
160 mm G½B Radial Edelstahl 304 1,0 0/1.000 bar RF160Ch D402 85275402
160 mm G½B Radial Edelstahl 304 1,0 0/1.600 bar RF160Ch D402 85276402

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm G¼B Axial Edelstahl 304 1,6 -1/0 bar RF63Ch D412 85101412
63 mm G¼B Axial Edelstahl 304 1,6 -1/+0,6 bar RF63Ch D412 85102412
63 mm G¼B Axial Edelstahl 304 1,6 -1/+1,5 bar RF63Ch D412 85103412
63 mm G¼B Axial Edelstahl 304 1,6 -1/+3 bar RF63Ch D412 85104412
63 mm G¼B Axial Edelstahl 304 1,6 -1/+5 bar RF63Ch D412 85105412
63 mm G¼B Axial Edelstahl 304 1,6 -1/+9 bar RF63Ch D412 85106412
63 mm G¼B Axial Edelstahl 304 1,6 -1/+15 bar RF63Ch D412 85107412
63 mm G¼B Axial Edelstahl 304 1,6 0/0,6 bar RF63Ch D412 85109412
63 mm G¼B Axial Edelstahl 304 1,6 0/1 bar RF63Ch D412 85110412
63 mm G¼B Axial Edelstahl 304 1,6 0/1,6 bar RF63Ch D412 85111412
63 mm G¼B Axial Edelstahl 304 1,6 0/2,5 bar RF63Ch D412 85112412
63 mm G¼B Axial Edelstahl 304 1,6 0/4 bar RF63Ch D412 85113412
63 mm G¼B Axial Edelstahl 304 1,6 0/6 bar RF63Ch D412 85114412
63 mm G¼B Axial Edelstahl 304 1,6 0/10 bar RF63Ch D412 85115412
63 mm G¼B Axial Edelstahl 304 1,6 0/16 bar RF63Ch D412 85116412
63 mm G¼B Axial Edelstahl 304 1,6 0/25 bar RF63Ch D412 85117412
63 mm G¼B Axial Edelstahl 304 1,6 0/40 bar RF63Ch D412 85118412
63 mm G¼B Axial Edelstahl 304 1,6 0/60 bar RF63Ch D412 85119412
63 mm G¼B Axial Edelstahl 304 1,6 0/100 bar RF63Ch D412 85120412
63 mm G¼B Axial Edelstahl 304 1,6 0/160 bar RF63Ch D412 85121412
63 mm G¼B Axial Edelstahl 304 1,6 0/250 bar RF63Ch D412 85122412
63 mm G¼B Axial Edelstahl 304 1,6 0/400 bar RF63Ch D412 85123412
63 mm G¼B Axial Edelstahl 304 1,6 0/600 bar RF63Ch D412 85124412
63 mm G¼B Axial Edelstahl 304 1,6 0/1.000 bar RF63Ch D412 85125412

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/0 bar RF100Ch D412 85201412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+0,6 bar RF100Ch D412 85202412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+1,5 bar RF100Ch D412 85203412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+3 bar RF100Ch D412 85204412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+5 bar RF100Ch D412 85205412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+9 bar RF100Ch D412 85206412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+15 bar RF100Ch D412 85207412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/0,6 bar RF100Ch D412 85209412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1 bar RF100Ch D412 85210412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1,6 bar RF100Ch D412 85211412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/2,5 bar RF100Ch D412 85212412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/4 bar RF100Ch D412 85213412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/6 bar RF100Ch D412 85214412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/10 bar RF100Ch D412 85215412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/16 bar RF100Ch D412 85216412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/25 bar RF100Ch D412 85217412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/40 bar RF100Ch D412 85218412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/60 bar RF100Ch D412 85219412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/100 bar RF100Ch D412 85220412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/160 bar RF100Ch D412 85221412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/250 bar RF100Ch D412 85222412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/400 bar RF100Ch D412 85223412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/600 bar RF100Ch D412 85224412
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1.000 bar RF100Ch D412 85225412

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/0 bar RF160Ch D412 85251412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+0,6 bar RF160Ch D412 85252412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+1,5 bar RF160Ch D412 85253412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+3 bar RF160Ch D412 85254412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+5 bar RF160Ch D412 85255412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+9 bar RF160Ch D412 85256412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+15 bar RF160Ch D412 85257412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/0,6 bar RF160Ch D412 85259412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1 bar RF160Ch D412 85260412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1,6 bar RF160Ch D412 85261412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/2,5 bar RF160Ch D412 85262412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/4 bar RF160Ch D412 85263412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/6 bar RF160Ch D412 85264412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/10 bar RF160Ch D412 85265412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/16 bar RF160Ch D412 85266412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/25 bar RF160Ch D412 85267412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/40 bar RF160Ch D412 85268412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/60 bar RF160Ch D412 85269412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/100 bar RF160Ch D412 85270412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/160 bar RF160Ch D412 85271412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/250 bar RF160Ch D412 85272412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/400 bar RF160Ch D412 85273412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/600 bar RF160Ch D412 85274412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1.000 bar RF160Ch D412 85275412
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1.600 bar RF160Ch D412 85276412

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm G¼B Axial Edelstahl 304 1,6 -1/0 bar RF63Ch D432 85101432
63 mm G¼B Axial Edelstahl 304 1,6 -1/+0,6 bar RF63Ch D432 85102432
63 mm G¼B Axial Edelstahl 304 1,6 -1/+1,5 bar RF63Ch D432 85103432
63 mm G¼B Axial Edelstahl 304 1,6 -1/+3 bar RF63Ch D432 85104432
63 mm G¼B Axial Edelstahl 304 1,6 -1/+5 bar RF63Ch D432 85105432
63 mm G¼B Axial Edelstahl 304 1,6 -1/+9 bar RF63Ch D432 85106432
63 mm G¼B Axial Edelstahl 304 1,6 -1/+15 bar RF63Ch D432 85107432
63 mm G¼B Axial Edelstahl 304 1,6 0/0,6 bar RF63Ch D432 85109432
63 mm G¼B Axial Edelstahl 304 1,6 0/1 bar RF63Ch D432 85110432
63 mm G¼B Axial Edelstahl 304 1,6 0/1,6 bar RF63Ch D432 85111432
63 mm G¼B Axial Edelstahl 304 1,6 0/2,5 bar RF63Ch D432 85112432
63 mm G¼B Axial Edelstahl 304 1,6 0/4 bar RF63Ch D432 85113432
63 mm G¼B Axial Edelstahl 304 1,6 0/6 bar RF63Ch D432 85114432
63 mm G¼B Axial Edelstahl 304 1,6 0/10 bar RF63Ch D432 85115432
63 mm G¼B Axial Edelstahl 304 1,6 0/16 bar RF63Ch D432 85116432
63 mm G¼B Axial Edelstahl 304 1,6 0/25 bar RF63Ch D432 85117432
63 mm G¼B Axial Edelstahl 304 1,6 0/40 bar RF63Ch D432 85118432
63 mm G¼B Axial Edelstahl 304 1,6 0/60 bar RF63Ch D432 85119432
63 mm G¼B Axial Edelstahl 304 1,6 0/100 bar RF63Ch D432 85120432
63 mm G¼B Axial Edelstahl 304 1,6 0/160 bar RF63Ch D432 85121432
63 mm G¼B Axial Edelstahl 304 1,6 0/250 bar RF63Ch D432 85122432
63 mm G¼B Axial Edelstahl 304 1,6 0/400 bar RF63Ch D432 85123432
63 mm G¼B Axial Edelstahl 304 1,6 0/600 bar RF63Ch D432 85124432
63 mm G¼B Axial Edelstahl 304 1,6 0/1.000 bar RF63Ch D432 85125432

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/0 bar RF100Ch D432 85201432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+0,6 bar RF100Ch D432 85202432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+1,5 bar RF100Ch D432 85203432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+3 bar RF100Ch D432 85204432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+5 bar RF100Ch D432 85205432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+9 bar RF100Ch D432 85206432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+15 bar RF100Ch D432 85207432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/0,6 bar RF100Ch D432 85209432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1 bar RF100Ch D432 85210432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1,6 bar RF100Ch D432 85211432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/2,5 bar RF100Ch D432 85212432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/4 bar RF100Ch D432 85213432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/6 bar RF100Ch D432 85214432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/10 bar RF100Ch D432 85215432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/16 bar RF100Ch D432 85216432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/25 bar RF100Ch D432 85217432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/40 bar RF100Ch D432 85218432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/60 bar RF100Ch D432 85219432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/100 bar RF100Ch D432 85220432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/160 bar RF100Ch D432 85221432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/250 bar RF100Ch D432 85222432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/400 bar RF100Ch D432 85223432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/600 bar RF100Ch D432 85224432
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1.000 bar RF100Ch D432 85225432

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/0 bar RF160Ch D432 85251432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+0,6 bar RF160Ch D432 85252432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+1,5 bar RF160Ch D432 85253432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+3 bar RF160Ch D432 85254432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+5 bar RF160Ch D432 85255432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+9 bar RF160Ch D432 85256432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+15 bar RF160Ch D432 85257432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/0,6 bar RF160Ch D432 85259432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1 bar RF160Ch D432 85260432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1,6 bar RF160Ch D432 85261432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/2,5 bar RF160Ch D432 85262432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/4 bar RF160Ch D432 85263432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/6 bar RF160Ch D432 85264432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/10 bar RF160Ch D432 85265432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/16 bar RF160Ch D432 85266432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/25 bar RF160Ch D432 85267432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/40 bar RF160Ch D432 85268432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/60 bar RF160Ch D432 85269432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/100 bar RF160Ch D432 85270432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/160 bar RF160Ch D432 85271432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/250 bar RF160Ch D432 85272432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/400 bar RF160Ch D432 85273432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/600 bar RF160Ch D432 85274432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1.000 bar RF160Ch D432 85275432
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1.600 bar RF160Ch D432 85276432

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
63 mm G¼B Axial Edelstahl 304 1,6 -1/0 bar RF63Ch D452 85101452
63 mm G¼B Axial Edelstahl 304 1,6 -1/+0,6 bar RF63Ch D452 85102452
63 mm G¼B Axial Edelstahl 304 1,6 -1/+1,5 bar RF63Ch D452 85103452
63 mm G¼B Axial Edelstahl 304 1,6 -1/+3 bar RF63Ch D452 85104452
63 mm G¼B Axial Edelstahl 304 1,6 -1/+5 bar RF63Ch D452 85105452
63 mm G¼B Axial Edelstahl 304 1,6 -1/+9 bar RF63Ch D452 85106452
63 mm G¼B Axial Edelstahl 304 1,6 -1/+15 bar RF63Ch D452 85107452
63 mm G¼B Axial Edelstahl 304 1,6 0/0,6 bar RF63Ch D452 85109452
63 mm G¼B Axial Edelstahl 304 1,6 0/1 bar RF63Ch D452 85110452
63 mm G¼B Axial Edelstahl 304 1,6 0/1,6 bar RF63Ch D452 85111452
63 mm G¼B Axial Edelstahl 304 1,6 0/2,5 bar RF63Ch D452 85112452
63 mm G¼B Axial Edelstahl 304 1,6 0/4 bar RF63Ch D452 85113452
63 mm G¼B Axial Edelstahl 304 1,6 0/6 bar RF63Ch D452 85114452
63 mm G¼B Axial Edelstahl 304 1,6 0/10 bar RF63Ch D452 85115452
63 mm G¼B Axial Edelstahl 304 1,6 0/16 bar RF63Ch D452 85116452
63 mm G¼B Axial Edelstahl 304 1,6 0/25 bar RF63Ch D452 85117452
63 mm G¼B Axial Edelstahl 304 1,6 0/40 bar RF63Ch D452 85118452
63 mm G¼B Axial Edelstahl 304 1,6 0/60 bar RF63Ch D452 85119452
63 mm G¼B Axial Edelstahl 304 1,6 0/100 bar RF63Ch D452 85120452
63 mm G¼B Axial Edelstahl 304 1,6 0/160 bar RF63Ch D452 85121452
63 mm G¼B Axial Edelstahl 304 1,6 0/250 bar RF63Ch D452 85122452
63 mm G¼B Axial Edelstahl 304 1,6 0/400 bar RF63Ch D452 85123452
63 mm G¼B Axial Edelstahl 304 1,6 0/600 bar RF63Ch D452 85124452
63 mm G¼B Axial Edelstahl 304 1,6 0/1.000 bar RF63Ch D452 85125452

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/0 bar RF100Ch D452 85201452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+0,6 bar RF100Ch D452 85202452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+1,5 bar RF100Ch D452 85203452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+3 bar RF100Ch D452 85204452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+5 bar RF100Ch D452 85205452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+9 bar RF100Ch D452 85206452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+15 bar RF100Ch D452 85207452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/0,6 bar RF100Ch D452 85209452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1 bar RF100Ch D452 85210452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1,6 bar RF100Ch D452 85211452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/2,5 bar RF100Ch D452 85212452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/4 bar RF100Ch D452 85213452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/6 bar RF100Ch D452 85214452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/10 bar RF100Ch D452 85215452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/16 bar RF100Ch D452 85216452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/25 bar RF100Ch D452 85217452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/40 bar RF100Ch D452 85218452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/60 bar RF100Ch D452 85219452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/100 bar RF100Ch D452 85220452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/160 bar RF100Ch D452 85221452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/250 bar RF100Ch D452 85222452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/400 bar RF100Ch D452 85223452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/600 bar RF100Ch D452 85224452
100 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1.000 bar RF100Ch D452 85225452

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Ausrichtung Gehäuse Genauigkeitsklasse Anzeigebereich Typ Art.-Nr. Merken
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/0 bar RF160Ch D452 85251452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+0,6 bar RF160Ch D452 85252452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+1,5 bar RF160Ch D452 85253452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+3 bar RF160Ch D452 85254452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+5 bar RF160Ch D452 85255452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+9 bar RF160Ch D452 85256452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 -1/+15 bar RF160Ch D452 85257452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/0,6 bar RF160Ch D452 85259452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1 bar RF160Ch D452 85260452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1,6 bar RF160Ch D452 85261452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/2,5 bar RF160Ch D452 85262452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/4 bar RF160Ch D452 85263452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/6 bar RF160Ch D452 85264452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/10 bar RF160Ch D452 85265452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/16 bar RF160Ch D452 85266452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/25 bar RF160Ch D452 85267452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/40 bar RF160Ch D452 85268452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/60 bar RF160Ch D452 85269452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/100 bar RF160Ch D452 85270452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/160 bar RF160Ch D452 85271452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/250 bar RF160Ch D452 85272452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/400 bar RF160Ch D452 85273452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/600 bar RF160Ch D452 85274452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1.000 bar RF160Ch D452 85275452
160 mm G½B Axial exzentrisch Edelstahl 304 1,0 0/1.600 bar RF160Ch D452 85276452

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Rohrfeder-Chemiemanometer Typ D4 Datenblatt PDF
AFRISO Datenblatt Rohrfeder-Chemiemanometer Typ D4
Montage Manometer Betriebsanleitung PDF
AFRISO Montage Manometer
Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck Betriebsanleitung PDF
AFRISO Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck
Mess- und Regeltechnik für hygienische Prozesse Produktprogramm Industrietechnik PDF
AFRISO Mess- und Regeltechnik für hygienische Prozesse
Manometer Anfragen-Checkliste PDF
AFRISO Manometer
Prüfbescheiningungen Prüfbescheiningungen PDF
AFRISO Prüfbescheiningungen
Zifferblätter für Manometer – Teilstrichabstände Technische Information PDF
AFRISO Zifferblätter für Manometer – Teilstrichabstände
DNV-GL Zulassung Zertifikat PDF AFRISO DNV-GL Zulassung
ATEX Bescheinigung Manometer Produkte PDF
AFRISO ATEX Bescheinigung Manometer
STEP 3D Modell RF100CH_D402_852XX402 CAD Daten STP AFRISO STEP 3D Modell RF100CH_D402_852XX402
STEP 3D Modell RF160CH_D402_852XX402 CAD Daten STP AFRISO STEP 3D Modell RF160CH_D402_852XX402
STEP 3D Modell RF100CH_D412_852XX412 CAD Daten STP AFRISO STEP 3D Modell RF100CH_D412_852XX412
STEP 3D Modell RF160CH_D412_852XX412 CAD Daten STP AFRISO STEP 3D Modell RF160CH_D412_852XX412
STEP 3D Modell RF100CH_D432_852XX432 CAD Daten STP AFRISO STEP 3D Modell RF100CH_D432_852XX432
STEP 3D Modell RF160CH_D432_852XX432 CAD Daten STP AFRISO STEP 3D Modell RF160CH_D432_852XX432
STEP 3D Modell RF100CH_D452_852XX452 CAD Daten STP AFRISO STEP 3D Modell RF100CH_D452_852XX452
STEP 3D Modell RF160CH_D452_852XX452 CAD Daten STP AFRISO STEP 3D Modell RF160CH_D452_852XX452
Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern CAD DatenDruckmessgeräte PDF
AFRISO Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern
Rohrfeder-Manometer Optionen PDF
AFRISO Rohrfeder-Manometer
Typ
D4
Nenngröße
63 – 100 – 160
Genauigkeitsklasse (EN 837-1/6)
1,6
1,0
Anzeigebereiche (EN 837-1/5)
Siehe Bestelltabelle
Verwendungsbereich NG63
Ruhende Belastung:
¾ x Skalenendwert
Dynamische Belastung:
⅔ x Skalenendwert
Kurzzeitig:
Skalenendwert
Verwendungsbereich NG100/160
Ruhende Belastung
≤ 600 bar:
Skalenendwert
> 600 bar:
¾ x Skalenendwert
Dynamische Belastung
≤ 600 bar:
0,9 x Skalenendwert
> 600 bar:
⅔ x Skalenendwert
Kurzzeitig
≤ 600 bar:
1,3 x Skalenendwert
> 600 bar:
Skalenendwert
Temperatureinsatzbereich
Medium:
Max. 200 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529) bei Gehäuseentlüftung (≤ 25 bar)
IP 65 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 L, radial, axial oder axial exzentrisch
Messglied
Dichtheitsgeprüft mit Helium
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas

Optionen

  • Befestigungsrand hinten
  • 3-Kantfrontring
  • 3-Lochfrontflansch
  • Ex-Ausführung
  • Bördelring, poliert
  • Grenzsignalgeber
  • Sonderskalen
  • Andere Prozessanschlüsse
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
Anschluss radial
AFRISO
Anschluss radial
AFRISO
Maße (mm):
NG a b ∅c c1 c2 G h SW
100 15,6 49 6 3 20 G½B 86 22
160 17,5 50 6 3 20 G½B 116 22
Anschluss radial
AFRISO
Anschluss radial
AFRISO
Maße (mm):
NG b2 ∅c c1 c2 e G g SW
100 49 6 3 20 34,5 G½B 83 22
160 50 6 3 20 34,5 G½B 84 22
Anschluss axial
AFRISO
Anschluss axial
AFRISO
Maße (mm):
NG b2 ∅c c1 c2 d1* d2* d3* d4 e G g s2 s3 SW
100 49 6 3 20 116 132 4,8 104 34,5 G½B 83 4 2 22
160 50 6 3 20 178 196 5,8 164 34,5 G½B 84 4 2 22
* Maße nach DIN 16064
Anschluss axial exzentrisch
AFRISO
Anschluss axial exzentrisch
AFRISO
Maße (mm):
NG b3 ∅c c1 c2 d5 d6 e G g1 s4 SW
100 49 6 3 20 107 101 34,5 G½B 83 4 22
160 52 6 3 20 167 161 34,5 G½B 86 4,5 22

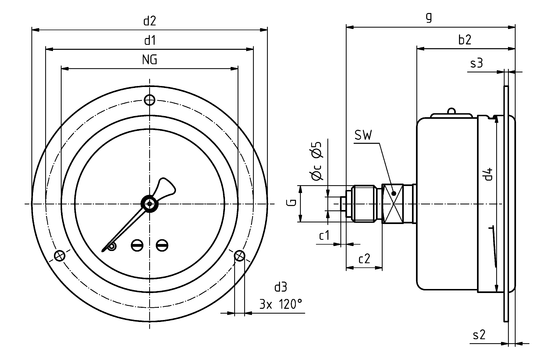

Anschluss axial, 3-Lochfrontflansch
AFRISO
Anschluss axial, 3-Lochfrontflansch
AFRISO
Maße (mm):
NG b3 ∅c c1 c2 d5 d6 e G g1 s4 SW
100 49 6 3 20 107 101 34,5 G½B 83 4 22
160 52 6 3 20 167 161 34,5 G½B 86 4,5 22
Anschluss axial exzentrisch, 3-Lochfrontflansch
AFRISO
Anschluss axial exzentrisch, 3-Lochfrontflansch
AFRISO
Maße (mm):
NG b3 ∅c c1 c2 d5 d6 e G g1 s4 SW
100 49 6 3 20 107 101 34,5 G½B 83 4 22
160 52 6 3 20 167 161 34,5 G½B 86 4,5 22
Anschluss axial exzentrisch, 3-Kantfrontring mit Bügelbefestigung
AFRISO
Anschluss axial exzentrisch, 3-Kantfrontring mit Bügelbefestigung
AFRISO
Maße (mm):
NG b3 ∅c c1 c2 d5 d6 e G g1 s4 SW
100 49 6 3 20 107 101 34,5 G½B 83 4 22
160 52 6 3 20 167 161 34,5 G½B 86 4,5 22
