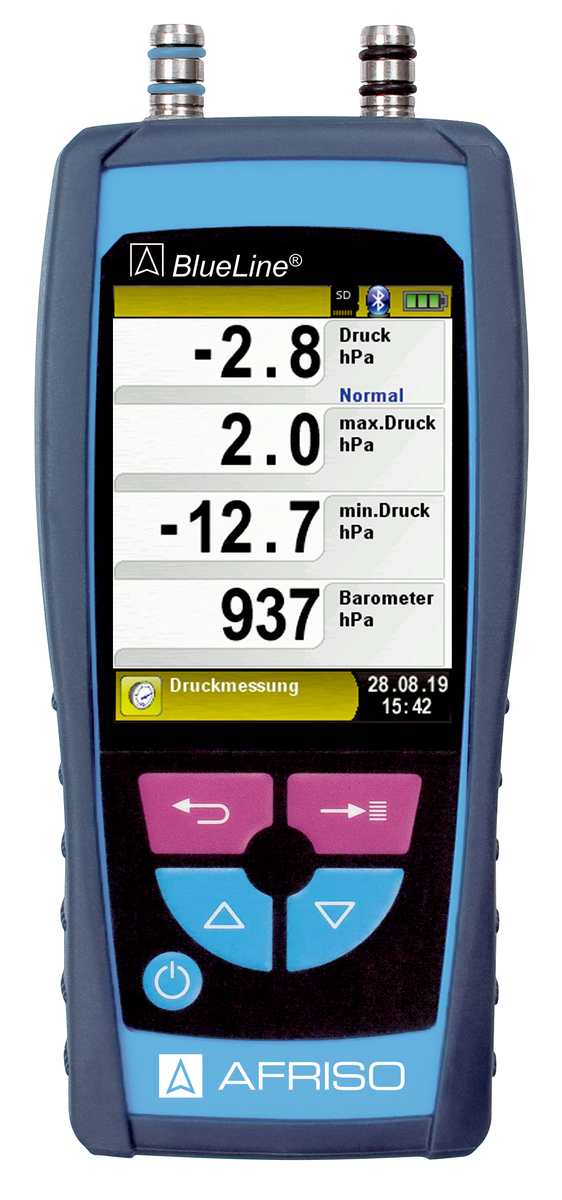

Druckmessgerät S4600 ST

AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 VOR 2630 2640 2650 2660 object_image_79642_de AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 VOR 2630 2640 2650 2660 object_image_79642_de
Druckmessgerät S4601 ST 0/150mbar 2xD8
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 VOR 2630 2640 2650 2660 object_image_79642_de
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 VOR 2630 2640 2650 2660 AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 VOR 2630 2640 2650 2660
Druckmessgerät S4601 ST 0/150mbar 2xD8
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 VOR 2630 2640 2650 2660
AFRISO Druckmessgerät S4680 ST-F 0/8000mbar 2x Festo VOR 2670 2680 AFRISO Druckmessgerät S4680 ST-F 0/8000mbar 2x Festo VOR 2670 2680
Druckmessgerät S4680 ST-F 0/8000mbar 2x Festo
AFRISO Druckmessgerät S4680 ST-F 0/8000mbar 2x Festo VOR 2670 2680
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 DRA 2630 2640 2650 2660 2670 2680 AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 DRA 2630 2640 2650 2660 2670 2680
Druckmessgerät S4601 ST 0/150mbar 2xD8
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 DRA 2630 2640 2650 2660 2670 2680
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 DRU 2630 2640 2650 2660 2670 2680 AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 DRU 2630 2640 2650 2660 2670 2680
Druckmessgerät S4601 ST 0/150mbar 2xD8
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 DRU 2630 2640 2650 2660 2670 2680
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 ANW 2630 2640 2650 2660 2670 2680 AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 ANW 2630 2640 2650 2660 2670 2680
Druckmessgerät S4601 ST 0/150mbar 2xD8
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 ANW 2630 2640 2650 2660 2670 2680
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 VOR 2630 2640 2650 2660 object_image_79642_de
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 VOR 2630 2640 2650 2660
AFRISO Druckmessgerät S4680 ST-F 0/8000mbar 2x Festo VOR 2670 2680
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 DRA 2630 2640 2650 2660 2670 2680
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 DRU 2630 2640 2650 2660 2670 2680
AFRISO Druckmessgerät S4601 ST 0/150mbar 2xD8 ANW 2630 2640 2650 2660 2670 2680
Datenblatt Druckmessgerät S4600 ST
Afriso Datenblatt Druckmessgerät S4600 ST

Ausführungen

Messbereich Art.-Nr. Merken
Druckmessgerät S4601 ST 150 mbar -150/+150 mbar P00084
Druckmessgerät S4602 ST 20 mbar -20/+20 mbar P00085
Druckmessgerät S4610 ST 1.000 mbar -1.000/+1.000 mbar P00086
Druckmessgerät S4680 ST 8.000 mbar -1.000/+8.000 mbar P00089
Druckmessgerät S4680 ST-F 8.000 mbar, mit Festo-Anschluss ⌀ 3 mm -1.000/+8.000 mbar P00090
Druckmessgerät S4699 ST-F 18.000 mbar, mit Festo-Anschluss ⌀ 3 mm -1.000/+18.000 mbar P00091

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Druckmessgerät S4600 ST Datenblatt PDF
Afriso Datenblatt Druckmessgerät S4600 ST
Druckmessgerät S4600 ST / Dichtprüfkoffer DPK 60-6 ST Betriebsanleitung PDF
Afriso Druckmessgerät S4600 ST / Dichtprüfkoffer DPK 60-6 ST
Firmware-Update (CAPBs-fähig) S4600 ST - Installationsanleitung Tragbare Messgeräte PDF
Afriso Firmware-Update (CAPBs-fähig) S4600 ST - Installationsanleitung
Firmware-Update (CAPBs-fähig) S4600 ST - V4 0072 Tragbare Messgeräte BIN Afriso Firmware-Update (CAPBs-fähig) S4600 ST - V4 0072
Gerätemodell S4601 ST S4602 ST S4610 ST S4680 ST S4680 ST-F S4699 ST-F
Messbereich -150/+150 mbar -20/+20 mbar -1.000/+1.000 mbar -1.000/+8.000 mbar -1.000/+8.000 mbar -1.000/+18.000 mbar
max. Überdruck 1,35 bar 0,25 bar 3,5 bar 16 bar 16 bar 28 bar
Auflösung 0,01 mbar 0,001 mbar 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar
(< 99,99 mbar) (< 999,9 mbar) (< 999,9 mbar) (< 999,9 mbar)
0,1 mbar 1 mbar 1 mbar 1 mbar
(> 100 mbar) (> 1.000 mbar) (> 1.000 mbar) (> 1.000 mbar)
Genauigkeit ± 0,03 mbar ± 0,003 mbar ± 0,3 mbar ± 1,2 mbar ± 1,2 mbar 3 mbar
(< 6 mbar) (< 0,6 mbar) (< 60 mbar) (< 240 mbar) (< 240 mbar) (< 600 mbar)
± 0,5 % v. Mw. ± 0,5 % v. Mw. ± 0,5 % v. Mw. ± 0,5 % v. Mw. ± 0,5 % v. Mw. ± 0,5 % v. Mw.
± 1 Digit ± 1 Digit ± 1 Digit ± 1 Digit ± 1 Digit ± 1 Digit
(> 6 mbar) (> 0,6 mbar) (> 60 mbar) (> 240 mbar) (> 240 mbar) (> 600 mbar)
Pitot 2/50 m/s 0,5/50 m/s
Auflösung 0,1 m/s 0,1 m/s
Genauigkeit 0,8 m/s 0,3 m/s
Schlauchanschluss ∅ 8 mm ∅ 8 mm ∅ 8 mm ∅ 8 mm ∅ 3 mm (Festo) ∅ 3 mm (Festo)
Temperatureinsatzbereich
Umgebung:
0/40 °C
Lagerung:
-20/+50 °C
Betriebszeit (Eco-Modus)
Max. 38 Stunden
Gewicht
Ca. 220 g
Maße
B x H x T:
66 x 143 x 37 mm
Schutzart
IP 40 (EN 60529)
Display (TFT-Farbdisplay 2,8 ")
B x H:
45 x 60 mm
Versorgungsspannung
Lithium-Ionen-Akku (3,6 V/1.800 mAh)
Netzteil (Mini-USB)
Akku- oder Netzbetrieb
Datenspeicherung
MicroSD-Karte, max. 16 GB
Schnittstellen
Infrarot,
Bluetooth<sup>®</sup>,
QR-Code-Generator,
MicroSD-Kartenslot
Zulassungen
EN 50379-2
Lieferumfang
  • Messgerät
  • Kalibrierprotokoll
  • Netzteil
  • Ladekabel USB-A auf Mini-USB
  • MicroSD-Karte
  • Geräteschutzhülle mit Magnet
