Montagezubehör für Innenhüllen

AFRISO Winkelnippel 6 x 4/6mm, kurz 2510 object_image_78253imagemain_de AFRISO Winkelnippel 6 x 4/6mm, kurz 2510 object_image_78253imagemain_de
Winkelnippel 6 x 4/6mm, kurz
AFRISO Winkelnippel 6 x 4/6mm, kurz 2510 object_image_78253imagemain_de
AFRISO Winkelnippel 6 x 4/6mm, kurz mit Abstandshalter VOR 2530 AFRISO Winkelnippel 6 x 4/6mm, kurz mit Abstandshalter VOR 2530
Winkelnippel 6 x 4/6mm, kurz mit Abstandshalter
AFRISO Winkelnippel 6 x 4/6mm, kurz mit Abstandshalter VOR 2530
AFRISO Winkelnippel 6 x 4/6mm, lang VOR 2560 AFRISO Winkelnippel 6 x 4/6mm, lang VOR 2560
Winkelnippel 6 x 4/6mm, lang
AFRISO Winkelnippel 6 x 4/6mm, lang VOR 2560
AFRISO Kondensatleiste für Vakuum-Leckanzeigegeräte VOR 100470 2580 AFRISO Kondensatleiste für Vakuum-Leckanzeigegeräte VOR 100470 2580
Kondensatleiste für Vakuum-Leckanzeigegeräte
AFRISO Kondensatleiste für Vakuum-Leckanzeigegeräte VOR 100470 2580
AFRISO Flüssigkeitssperre für Vakuum-Leckanzeigegeräte VOR 100450 2600 AFRISO Flüssigkeitssperre für Vakuum-Leckanzeigegeräte VOR 100450 2600
Flüssigkeitssperre für Vakuum-Leckanzeigegeräte
AFRISO Flüssigkeitssperre für Vakuum-Leckanzeigegeräte VOR 100450 2600
AFRISO Saugleitung 6 x 3mm gelocht Rolle 100m VOR 2620 AFRISO Saugleitung 6 x 3mm gelocht Rolle 100m VOR 2620
Saugleitung 6 x 3mm gelocht Rolle 100m
AFRISO Saugleitung 6 x 3mm gelocht Rolle 100m VOR 2620
AFRISO Saugleitung 6 x 3mm ungelocht Rolle 100m VOR 2630 AFRISO Saugleitung 6 x 3mm ungelocht Rolle 100m VOR 2630
Saugleitung 6 x 3mm ungelocht Rolle 100m
AFRISO Saugleitung 6 x 3mm ungelocht Rolle 100m VOR 2630
AFRISO Spannring D: 500mm mit Runddichtung, Moosgummi VOR 2710 2750 2780 2790 AFRISO Spannring D: 500mm mit Runddichtung, Moosgummi VOR 2710 2750 2780 2790
Spannring D: 500mm mit Runddichtung, Moosgummi
AFRISO Spannring D: 500mm mit Runddichtung, Moosgummi VOR 2710 2750 2780 2790
AFRISO Spannring D: 500mm mit Runddichtung, Moosgummi VOR 2710 2750 2780 2790 AFRISO Spannring D: 500mm mit Runddichtung, Moosgummi VOR 2710 2750 2780 2790
Spannring D: 500mm mit Runddichtung, Moosgummi
AFRISO Spannring D: 500mm mit Runddichtung, Moosgummi VOR 2710 2750 2780 2790
AFRISO Schlauchverbinder 4 x 4mm für Saugschlauch VOR 230 290 2830 2840 AFRISO Schlauchverbinder 4 x 4mm für Saugschlauch VOR 230 290 2830 2840
Schlauchverbinder 4 x 4mm für Saugschlauch
AFRISO Schlauchverbinder 4 x 4mm für Saugschlauch VOR 230 290 2830 2840
AFRISO T-Stück 4 x 4 x 4mm für Saugschlauch VOR 2860 2870 AFRISO T-Stück 4 x 4 x 4mm für Saugschlauch VOR 2860 2870
T-Stück 4 x 4 x 4mm für Saugschlauch
AFRISO T-Stück 4 x 4 x 4mm für Saugschlauch VOR 2860 2870
AFRISO Schlauchtüllenset NW 4 x G1/8, NW 6 x G1/8, G3/8 x G1/8 VOR 2890 AFRISO Schlauchtüllenset NW 4 x G1/8, NW 6 x G1/8, G3/8 x G1/8 VOR 2890
Schlauchtüllenset NW 4 x G1/8, NW 6 x G1/8, G3/8 x G1/8
AFRISO Schlauchtüllenset NW 4 x G1/8, NW 6 x G1/8, G3/8 x G1/8 VOR 2890
AFRISO Schilderhalter mit Schild und Schelle VOR 2910 AFRISO Schilderhalter mit Schild und Schelle VOR 2910
Schilderhalter mit Schild und Schelle
AFRISO Schilderhalter mit Schild und Schelle VOR 2910
AFRISO PVC-Schlauch 4 x 2mm, glasklar L: 100 m, öl- und wasserfest VOR 2930 2960 AFRISO PVC-Schlauch 4 x 2mm, glasklar L: 100 m, öl- und wasserfest VOR 2930 2960
PVC-Schlauch 4 x 2mm, glasklar L: 100 m, öl- und wasserfest
AFRISO PVC-Schlauch 4 x 2mm, glasklar L: 100 m, öl- und wasserfest VOR 2930 2960
AFRISO PVC-Schlauch 4 x 2mm, grün L: 100 m, öl- und wasserfest VOR 2940 2970 AFRISO PVC-Schlauch 4 x 2mm, grün L: 100 m, öl- und wasserfest VOR 2940 2970
PVC-Schlauch 4 x 2mm, grün L: 100 m, öl- und wasserfest
AFRISO PVC-Schlauch 4 x 2mm, grün L: 100 m, öl- und wasserfest VOR 2940 2970
AFRISO PVC-Schlauch 4 x 2mm, rot L: 100 m, öl- und wasserfest VOR 2950 2980 AFRISO PVC-Schlauch 4 x 2mm, rot L: 100 m, öl- und wasserfest VOR 2950 2980
PVC-Schlauch 4 x 2mm, rot L: 100 m, öl- und wasserfest
AFRISO PVC-Schlauch 4 x 2mm, rot L: 100 m, öl- und wasserfest VOR 2950 2980
AFRISO Dichtstoff Epple 28, 1kg VOR 3000 AFRISO Dichtstoff Epple 28, 1kg VOR 3000
Dichtstoff Epple 28, 1kg
AFRISO Dichtstoff Epple 28, 1kg VOR 3000
AFRISO Überdrucksicherung G1 1/2, Öffnungsdruck ca. 25mbar VOR 3030 112130 AFRISO Überdrucksicherung G1 1/2, Öffnungsdruck ca. 25mbar VOR 3030 112130
Überdrucksicherung G1 1/2, Öffnungsdruck ca. 25mbar
AFRISO Überdrucksicherung G1 1/2, Öffnungsdruck ca. 25mbar VOR 3030 112130
AFRISO Edelstahl-Spannring D: 500mm VOR 3060 3070 AFRISO Edelstahl-Spannring D: 500mm VOR 3060 3070
Edelstahl-Spannring D: 500mm
AFRISO Edelstahl-Spannring D: 500mm VOR 3060 3070
AFRISO Flansch KT G2 inkl. Zubehör VOR 3090 3100 AFRISO Flansch KT G2 inkl. Zubehör VOR 3090 3100
Flansch KT G2 inkl. Zubehör
AFRISO Flansch KT G2 inkl. Zubehör VOR 3090 3100
AFRISO Moosgummi 50 x 5mm Rolle 10m VOR 3120 3130 AFRISO Moosgummi 50 x 5mm Rolle 10m VOR 3120 3130
Moosgummi 50 x 5mm Rolle 10m
AFRISO Moosgummi 50 x 5mm Rolle 10m VOR 3120 3130
AFRISO Mipoplast Bodenplatte 800 x 800mm VOR 3160 AFRISO Mipoplast Bodenplatte 800 x 800mm VOR 3160
Mipoplast Bodenplatte 800 x 800mm
AFRISO Mipoplast Bodenplatte 800 x 800mm VOR 3160
AFRISO Vlies-Platte LSV2 1 x 2m, ohne Magnete VOR 3190 AFRISO Vlies-Platte LSV2 1 x 2m, ohne Magnete VOR 3190
Vlies-Platte LSV2 1 x 2m, ohne Magnete
AFRISO Vlies-Platte LSV2 1 x 2m, ohne Magnete VOR 3190
AFRISO Anschlussstutzen G1 x NW 4/6mm VOR 2220 3210 AFRISO Anschlussstutzen G1 x NW 4/6mm VOR 2220 3210
Anschlussstutzen G1 x NW 4/6mm
AFRISO Anschlussstutzen G1 x NW 4/6mm VOR 2220 3210
AFRISO Kondensatleiste für Vakuum-Leckanzeigegeräte SAL 100470 2580 AFRISO Kondensatleiste für Vakuum-Leckanzeigegeräte SAL 100470 2580
Kondensatleiste für Vakuum-Leckanzeigegeräte
AFRISO Kondensatleiste für Vakuum-Leckanzeigegeräte SAL 100470 2580
AFRISO Flüssigkeitssperre für Vakuum-Leckanzeigegeräte SAL 100450 2600 AFRISO Flüssigkeitssperre für Vakuum-Leckanzeigegeräte SAL 100450 2600
Flüssigkeitssperre für Vakuum-Leckanzeigegeräte
AFRISO Flüssigkeitssperre für Vakuum-Leckanzeigegeräte SAL 100450 2600
AFRISO Dichtstoff Epple 28, 1kg RUE 3000 AFRISO Dichtstoff Epple 28, 1kg RUE 3000
Dichtstoff Epple 28, 1kg
AFRISO Dichtstoff Epple 28, 1kg RUE 3000
AFRISO Winkelnippel 6 x 4/6mm, kurz 2510 object_image_78253imagemain_de
AFRISO Winkelnippel 6 x 4/6mm, kurz mit Abstandshalter VOR 2530
AFRISO Winkelnippel 6 x 4/6mm, lang VOR 2560
AFRISO Kondensatleiste für Vakuum-Leckanzeigegeräte VOR 100470 2580
AFRISO Flüssigkeitssperre für Vakuum-Leckanzeigegeräte VOR 100450 2600
AFRISO Saugleitung 6 x 3mm gelocht Rolle 100m VOR 2620
AFRISO Saugleitung 6 x 3mm ungelocht Rolle 100m VOR 2630
AFRISO Spannring D: 500mm mit Runddichtung, Moosgummi VOR 2710 2750 2780 2790
AFRISO Spannring D: 500mm mit Runddichtung, Moosgummi VOR 2710 2750 2780 2790
AFRISO Schlauchverbinder 4 x 4mm für Saugschlauch VOR 230 290 2830 2840
AFRISO T-Stück 4 x 4 x 4mm für Saugschlauch VOR 2860 2870
AFRISO Schlauchtüllenset NW 4 x G1/8, NW 6 x G1/8, G3/8 x G1/8 VOR 2890
AFRISO Schilderhalter mit Schild und Schelle VOR 2910
AFRISO PVC-Schlauch 4 x 2mm, glasklar L: 100 m, öl- und wasserfest VOR 2930 2960
AFRISO PVC-Schlauch 4 x 2mm, grün L: 100 m, öl- und wasserfest VOR 2940 2970
AFRISO PVC-Schlauch 4 x 2mm, rot L: 100 m, öl- und wasserfest VOR 2950 2980
AFRISO Dichtstoff Epple 28, 1kg VOR 3000
VOR 3010
AFRISO Überdrucksicherung G1 1/2, Öffnungsdruck ca. 25mbar VOR 3030 112130
AFRISO Edelstahl-Spannring D: 500mm VOR 3060 3070
AFRISO Flansch KT G2 inkl. Zubehör VOR 3090 3100
AFRISO Moosgummi 50 x 5mm Rolle 10m VOR 3120 3130
AFRISO Mipoplast Bodenplatte 800 x 800mm VOR 3160
AFRISO Vlies-Platte LSV2 1 x 2m, ohne Magnete VOR 3190
AFRISO Anschlussstutzen G1 x NW 4/6mm VOR 2220 3210
AFRISO Kondensatleiste für Vakuum-Leckanzeigegeräte SAL 100470 2580
AFRISO Flüssigkeitssperre für Vakuum-Leckanzeigegeräte SAL 100450 2600
AFRISO Dichtstoff Epple 28, 1kg RUE 3000
Datenblatt Montagezubehör für Innenhüllen
AFRISO Datenblatt Montagezubehör für Innenhüllen

Benefits

  • Umfangreiches Zubehörsortiment passend für AFRISO Leckschutzauskleidungen / Innenhüllen
  • Hochwertige Komponenten für die einfache, schnelle Montage
  • Kunststoffteile aus hochfestem, robusten Kunststoff

Anwendung

Passend für AFRISO Innenhüllen AK-S, AF-S und AR-S zur Montage.

Ausführungen

Art.-Nr. Merken
Winkelnippel kurz 6 x 4/6 mm 43906
Winkelnippel kurz mit Abstandhalter 6 x 4/6 mm 43904
Winkelnippel lang 6 x 4/6 mm 43908
Kondensatleiste 43692
Flüssigkeitssperre 43646
Saugleitung gelocht 6 x 3 mm, Rolle 100 m 43910
Saugleitung ungelocht 6 x 3 mm, Rolle 100 m 43911
Spannring ⌀ 500 mm mit Runddichtung, Moosgummi 43900A
Spannring ⌀ 550 mm mit Runddichtung, Moosgummi 43900B
Spannring ⌀ 600 mm mit Runddichtung, Moosgummi 43900C
Spannring ⌀ 620 mm mit Runddichtung, Moosgummi 43900D
Schlauchverbinder GS4 4 x 4 mm Kst natur 43945
Schlauchverbinder GS6 6 x 6 mm Kst natur 43912
T-Stück TS4 4 x 4 x 4 mm, für Saugschlauch 43944
T-Stück TS6 6 x 6 x 6 mm, für Saugschlauch 43913
Schlauchtüllenset NW4/6, G⅜ x G⅛ NW4 x G⅛, NW6 x G⅛, G⅜ x G⅛ 43914
Schilderhalter mit Schild, Schelle und Aufkleber DE, FR/ IT 43918
PVC-Schlauch glasklar 4 x 2 mm, Rolle 100 m 43650
PVC-Schlauch grün 4 x 2 mm, Rolle 100 m 43649
PVC-Schlauch rot 4 x 2 mm, Rolle 100 m 43648
PVC-Schlauch glasklar 6 x 2 mm, Rolle 100 m 43664
PVC-Schlauch grün 6 x 2 mm, Rolle 100 m 43663
PVC-Schlauch rot 6 x 2 mm, Rolle 100 m 43662
Vergussmasse Epple 28 Dose (1000 ml) 43919
Klebstoff Epple 200 S 44025

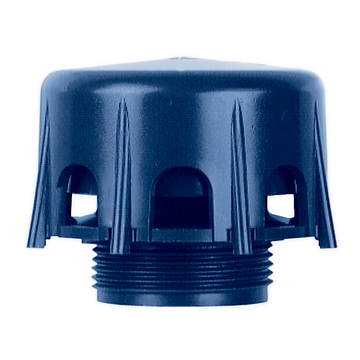

Überdrucksicherung G1½, Öffnungsdruck ca. 25 mbar 20466
Spannring ⌀ 500 mm V2A Flachstahl (ohne Dichtung), 40 x 8 mm, glasperlengestrahlt 43900N
Spannring ⌀ 600 mm V2A Flachstahl (ohne Dichtung), 40 x 8 mm, glasperlengestrahlt 43900O
Flansch KT G2 44007
Flansch KT NW65 44006
Moosgummi 50 x 5 mm Rolle 10 m 43926
Moosgummi 50 x 8 mm Rolle 10 m 43942
Mipoplast-Bodenplatte 800 x 800 mm 43928
Vlies-Platte LSV2 1 x 2 m, ohne Magnete 43952
Anschlussstutzen G1 x NW 4/6 mm 43698

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Montagezubehör für Innenhüllen Datenblatt PDF
AFRISO Datenblatt Montagezubehör für Innenhüllen
Flüssigkeitssperre Betriebsanleitung PDF
AFRISO Flüssigkeitssperre
Überdrucksicherung für Behälter (Tanks) nach DIN 6625 Betriebsanleitung PDF
AFRISO Überdrucksicherung für Behälter (Tanks) nach DIN 6625
Sicherheitsdatenblätter Montagezubehör für Innenhüllen Sicherheitsdatenblätter PDF
AFRISO Sicherheitsdatenblätter Montagezubehör für Innenhüllen
Montagehinweis: Konfektioniertes Vlies für Kellertanks Montageanleitung PDF
AFRISO Montagehinweis: Konfektioniertes Vlies für Kellertanks

Kondensatleiste mit drei Kondensatgefäßen zur Sichtkontrolle mit integrierter Halterung für die einfache Wandmontage. Wenn kein durchgehendes Gefälle der Mess-, Saug- und Auspuffleitung vom Leckanzeigegerät zum Tank vorhanden ist, ist an jedem Tiefpunkt der Leitungen eine Kondensatleiste zu montieren. Bei Kondensatbildung wird die Flüssigkeit im jeweiligen Kondensatgefäß gesammelt. Zur Entleerung können die Kondensatgefäße schnell und einfach abgeschraubt werden.

Dichtheitsgeprüft

Kompakte, robuste Bauweise aus hochfestem Kunststoff

Kompatibel für Schläuche mit 4/6 mm
