Datenblatt Hauswasser-System-Center HWSC
AFRISO Datenblatt Hauswasser-System-Center HWSC

Ausführungen

Art.-Nr. Merken
Hauswasser-System-Center HWSC 42755
Anschlussset Heizungsnachfüllung 42757
Anschlussset Wasserenthärtung 42756
Erweiterungssegment Versorgungsabgang G¾ IG 42758
Rückspülautomat RA 01 42739

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Hauswasser-System-Center HWSC Datenblatt PDF
AFRISO Datenblatt Hauswasser-System-Center HWSC
Hauswasser-System-Center HWSC Betriebsanleitung PDF
AFRISO Hauswasser-System-Center HWSC
Anschlussset für Heizungsnachfüllung Betriebsanleitung PDF
AFRISO Anschlussset für Heizungsnachfüllung
Anschlussset für Wasserenthärtung Betriebsanleitung PDF
AFRISO Anschlussset für Wasserenthärtung
Rückspülautomat RA 01 Betriebsanleitung PDF
AFRISO Rückspülautomat RA 01
Warmwasserzirkulationssystem WZS 100 Wassertechnik PDF
AFRISO Warmwasserzirkulationssystem WZS 100
Hauswasser-System-Center HWSC Produktinformation PDF
AFRISO Hauswasser-System-Center HWSC
Membran-Sicherheitsventil MS MSW MSS Konformitätserklärung PDF
AFRISO Membran-Sicherheitsventil MS MSW MSS

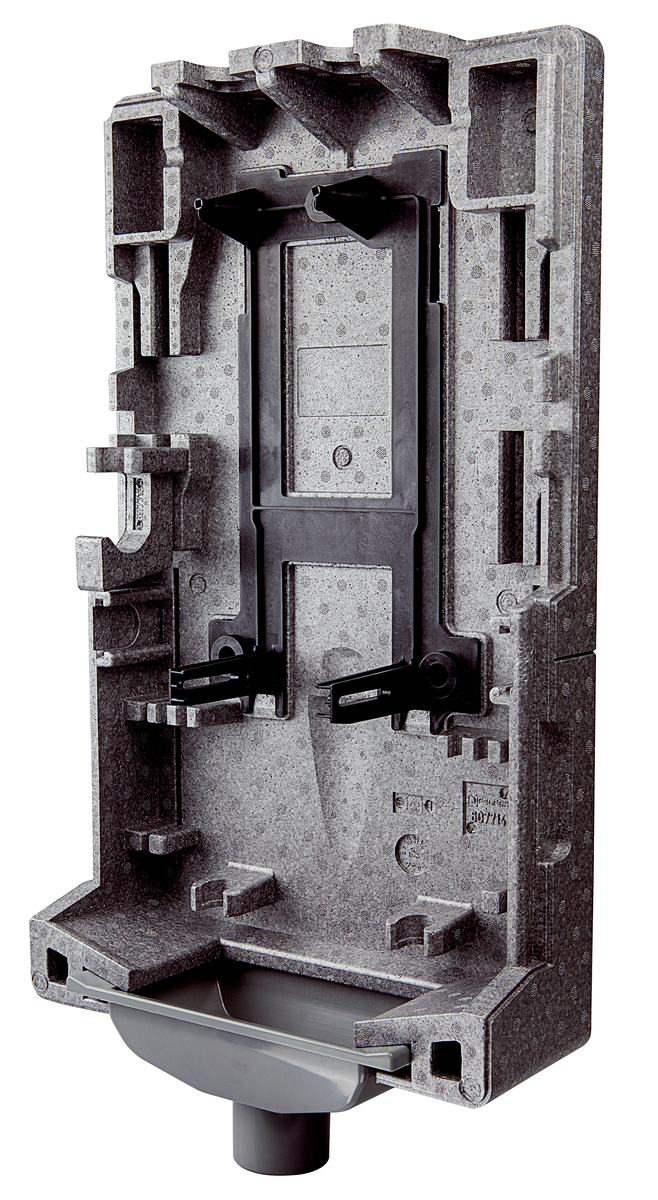

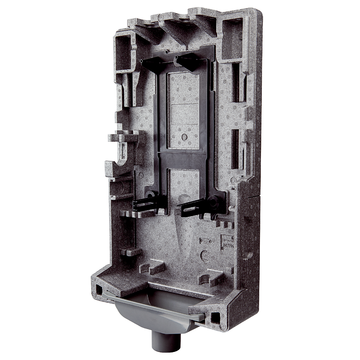

Kompaktes und auf Dichtheit geprüftes Hauswasser-System-Center als Komplettlösung für die Trinkwasserverteilung in Gebäuden. HWSC besteht in der Basisversion aus einem Rückflussverhinderer, einer Filterkombination mit Feinfilter und Druckminderer, einer Ablassvorrichtung für den Anschluss an das Abwassernetz, drei Versorgungsabgängen, einem Sicherheitsventil und sämtlichen Funktionsbauteilen. Die einzelnen Komponenten sind DVGW-zertifiziert oder entsprechen den Vorschriften des DVGW. Die vormontierte Baugruppe ist in einer formschlüssigen Isolation übersichtlich und gut bedienbar angeordnet. Die integrierte transparente Klapptür gewährt freie Sicht zur Kontrolle des Anlagendrucks oder Sicherheitsventils und ermöglicht einen schnellen Zugang zur Betätigung der Rückspülung ohne Abnahme der oberen Isolierhalbschale. Mit Hilfe des Memory-Zeigers auf der Tür kann die nächste Rückspülung vorgemerkt werden.

HWSC zeichnet sich vor allem durch eine deutliche Verkürzung der Montagezeit aus: Zur exakten Positionierung der drei Bohrlöcher wird eine Bohrschablone mitgeliefert. Über Stockschrauben kann das Hauswasser-System-Center genau an die Wandbeschaffenheit angepasst und horizontal wie vertikal perfekt ausgerichtet werden. HWSC verfügt über eine variable Tiefenverstellung von 65 bis 115 mm zur exakten Anpassung auf den individuellen Wandabstand des Wasserzählers vor Ort. Im Auslieferungszustand ist das Center für den Anschluss von links eingerichtet, es kann aber durch wenige Handgriffe auf Anschluss rechts umgebaut werden.

Die integrierte Filterkombination verfügt über ein innovatives Rückspülsystem mittels rotierendem Impeller, der für schnelles und gründliches Reinigen des Feinfilters bei geringem Wasserverbrauch sorgt. Mit hohem Druck wird der Filtereinsatz über die gesamte Siebfläche abgestrahlt. Über den Druckminderer wird der Vordruck auf einen gleichmäßigen anlagenspezifischen Druck reduziert, wobei ein Teil des Wassers ungemindert direkt an den Hochdruckabgang für die Gartenleitung fließt. Wird dieser nicht benötigt, kann er als Erweiterung zu den druckgeminderten Versorgungsabgängen umgebaut werden. Insgesamt können vier Versorgungsabgänge innerhalb der Isolation untergebracht werden, alle weiteren zusätzlichen Abgänge sind außerhalb zu montieren. Aufgrund der modularen Bauweise und vordefinierten Anschlüssen sind Erweiterungen mit einer Rückspülautomatik, einer Nachfüllkombination zur Befüllung von Heizungsanlagen und der Anschluss eines Probenehmerventils oder einer Wasserenthärtungsanlage problemlos möglich.

Medium
Trinkwasser
Vordruck
Max. 16 bar
Kvs-Wert
4,2 m³/h
Temperatureinsatzbereich
Medium:
5/30 °C
Einbaulage
Senkrecht
Versorgungsabgänge nach oben abgehend
Maße (Gehäuse)
B x H x T:
395 x 665 x 210 m
Gewicht
Ca. 12 kg
Anschluss Trinkwasser
Eingang:
R1
Versorgungsanlage:
G¾ IG
Anschluss Abwasser
DN50, DN75
Material
Armaturen:
Messing (CW617N)
Isolation:
Polypropylen EPP
Filtergehäuse:
Messing (entzinkungsbeständig)
Feinfilter:
Nichtrostender Stahl
Dichtungen:
EPDM
DVGW-Zulassung
Alle Komponenten sind DVGW-konform.
Komponenten mit DVGW-Zulassung: Filterkombination, Rückflussverhinderer, Dichtungen
SVGW-Zulassung
Komponenten mit SVGW-Zulassung: Filterkombination
Zertifikat Nr. 1310-6204
AFRISO
Maße (in mm)
AFRISO
Maße (in mm)
