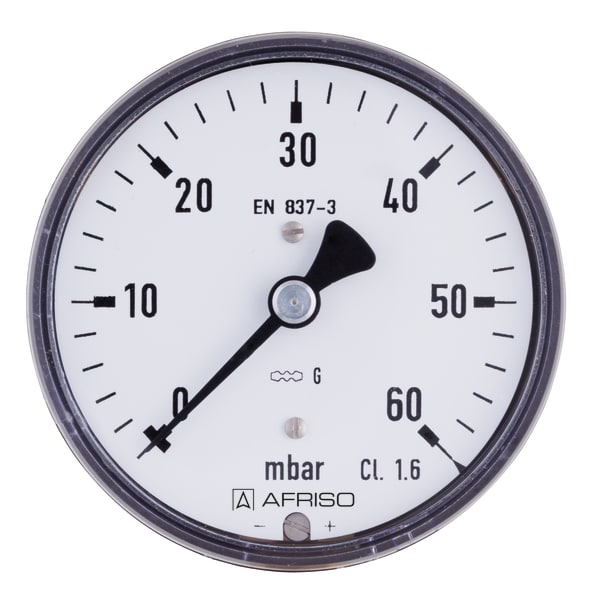

KP63 D211

Kapselfeder-Standardmanometer Typ D2

Variants Documents

housing ⌀ (nominal size)63 mm
ConnectionG¼B
alignmentcentre back
accuracy class1,6
standardEN 837-3

  • with zero correction
  • ideal for low pressure ranges
  • GOSSTANDART-certified

For gaseous, dry media which do not attack copper alloys.
! For measuring gas or vapour, observe the table "Selection Criteria as per EN 837-2" (see appendix)!

RangeMounting typeTypePart number
-25/0 mbardirectKP63 D21135004211
-40/0 mbardirectKP63 D21135005211
-60/0 mbardirectKP63 D21135006211
-100/0 mbardirectKP63 D21135007211
-160/0 mbardirectKP63 D21135008211
-250/0 mbardirectKP63 D21135009211
-400/0 mbardirectKP63 D21135010211
-600/0 mbardirectKP63 D21135011211
-1 000/0 mbardirectKP63 D21135012211
0/25 mbardirectKP63 D21135016211
0/40 mbardirectKP63 D21135017211
0/60 mbardirectKP63 D21135018211
0/100 mbardirectKP63 D21135019211
0/160 mbardirectKP63 D21135020211
0/250 mbardirectKP63 D21135021211
0/400 mbardirectKP63 D21135022211
0/600 mbardirectKP63 D21135023211
0/1 000 mbardirectKP63 D21135024211
  • in-stock items
  • manufactured goods

Type
D2
Nominal size
63 - 63
accuracy class (EN 837-3/6)
1,6
ranges (EN 837-3/5)
see ordering table
application area
static load:
Full scale value
dynamic load:
0.9 x full scale value
overload safety:
1.3 x full scale value
Operating temperature range
Medium:
max. 60 °C
Ambient:
-20/+60 °C
Temperature performance
Indication error when the temperature of the measuring system deviates from the normal temperature of 20 °C:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
falling temperature approx. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Degree of protection
NG 63: IP 33 (EN 60529)

Standard design

Connection
Brass, centre back
Measuring element
Capsule element, CuBe alloy
movement
Brass
Zero correction
from the front
Seal
NBR (Perbunan)
Dial
Aluminium, weiß
Scaling black
Pointer
Aluminium, schwarz
Housing
Stahlblech, schwarz
window
Kunststoff, eingeclipst

Click the corresponding image for detail views, additional information and dimension tables.

Centre back connection

PRO_TEC_BEP_KP_D21X-D31X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Manuals
Industrial technology
PDF

Options for capsule pressure gauges
Abb.
Bezeichnung
Drosselschraube Messing | 38097
red mark on dial | 38184
1 Markenzeiger rot verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot verstellbar mit Drehknopf | 38188
Klischeekosten je Skala und Farbe | 38153
Druckkosten je Farbe | 38165
