Zweistrangfilter für Heizöl

Afriso Zweistrangfilter für Heizöl
Afriso Zweistrangfilter für Heizöl
Afriso Zweistrangfilter für Heizöl
Afriso Zweistrangfilter für Heizöl
Afriso Zweistrangfilter für Heizöl
Afriso Zweistrangfilter für Heizöl
Afriso Zweistrangfilter für Heizöl
Afriso Zweistrangfilter für Heizöl
Afriso Zweistrangfilter für Heizöl
Datenblatt Zweistrangfilter für Heizöl
Afriso Datenblatt Zweistrangfilter für Heizöl

Ausführungen

Anschluss Filter Öldurchsatz ∆p=100 mbar Art.-Nr. Merken
Tank Brenner
Zweistrangfilter Z 500 Fi 50–75 µm 2x G⅜ IG 2x G⅜ AG Filzsieb, 50-75 µm 200 l/h 20428

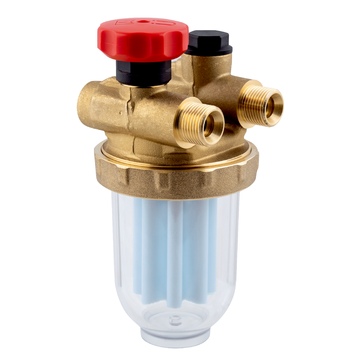

Zweistrangfilter Z 500 Si 50–70 µm 2x G⅜ IG 2x G⅜ AG Sikusieb kurz, 50–70 µm 200 l/h 20429

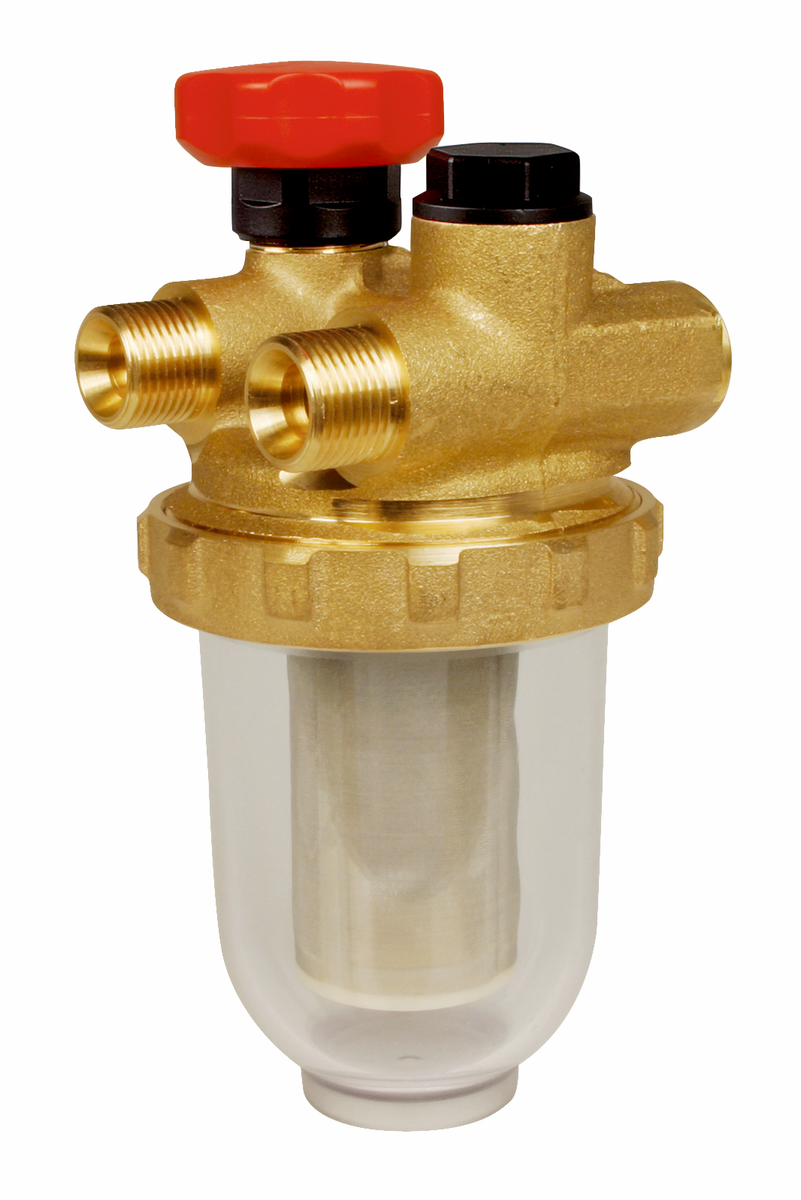

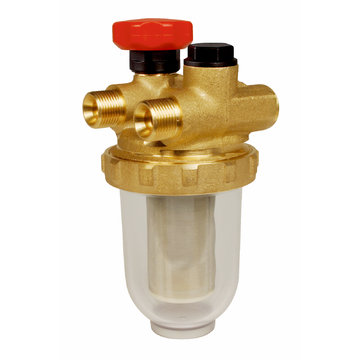

Zweistrangfilter Z 500 St 100 µm 2x G⅜ IG 2x G⅜ AG Edelstahlsieb, 100 µm 220 l/h 20425

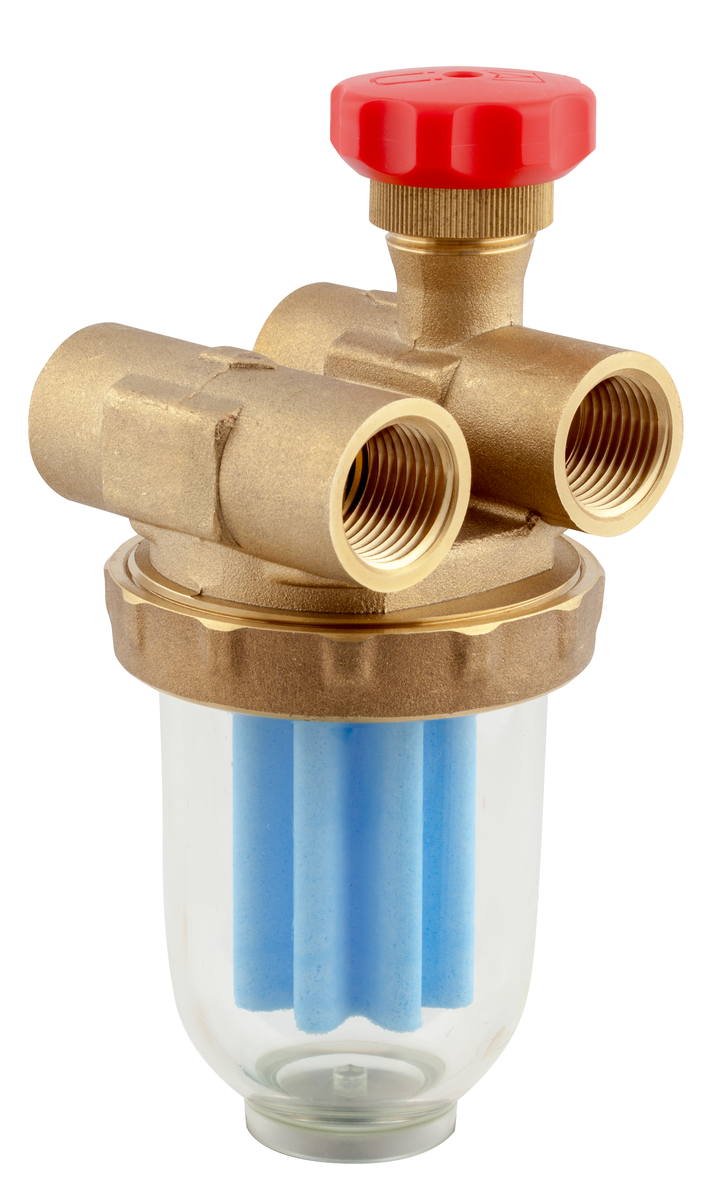

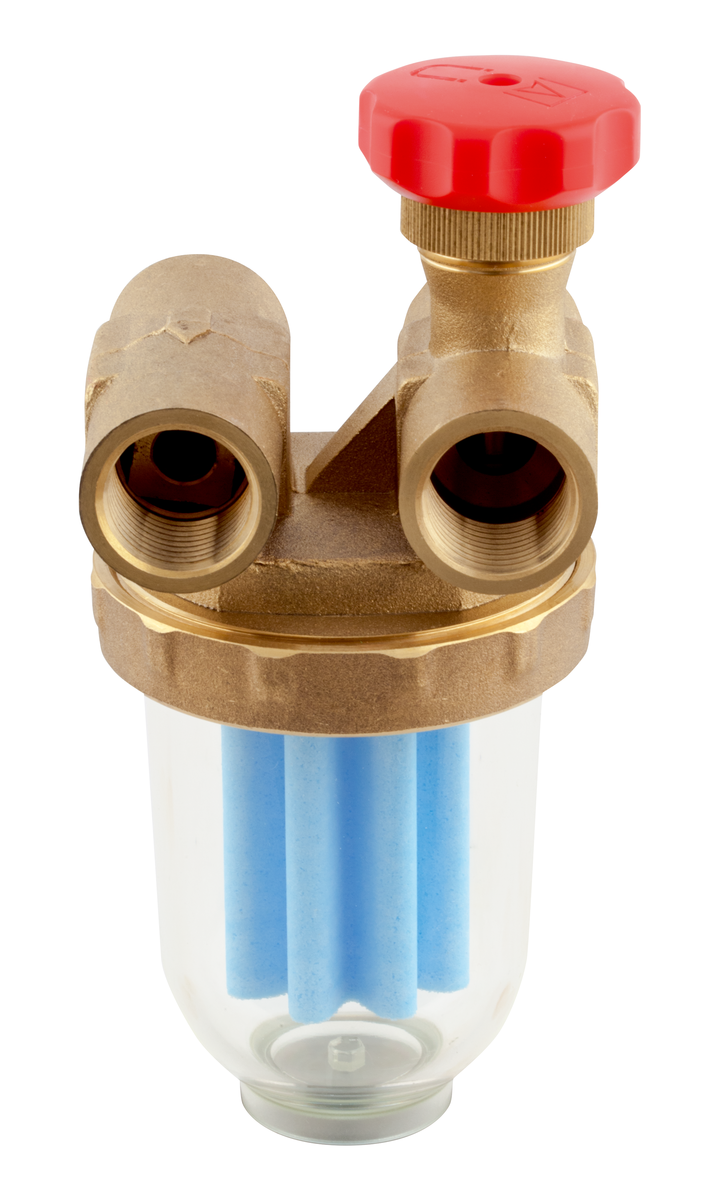

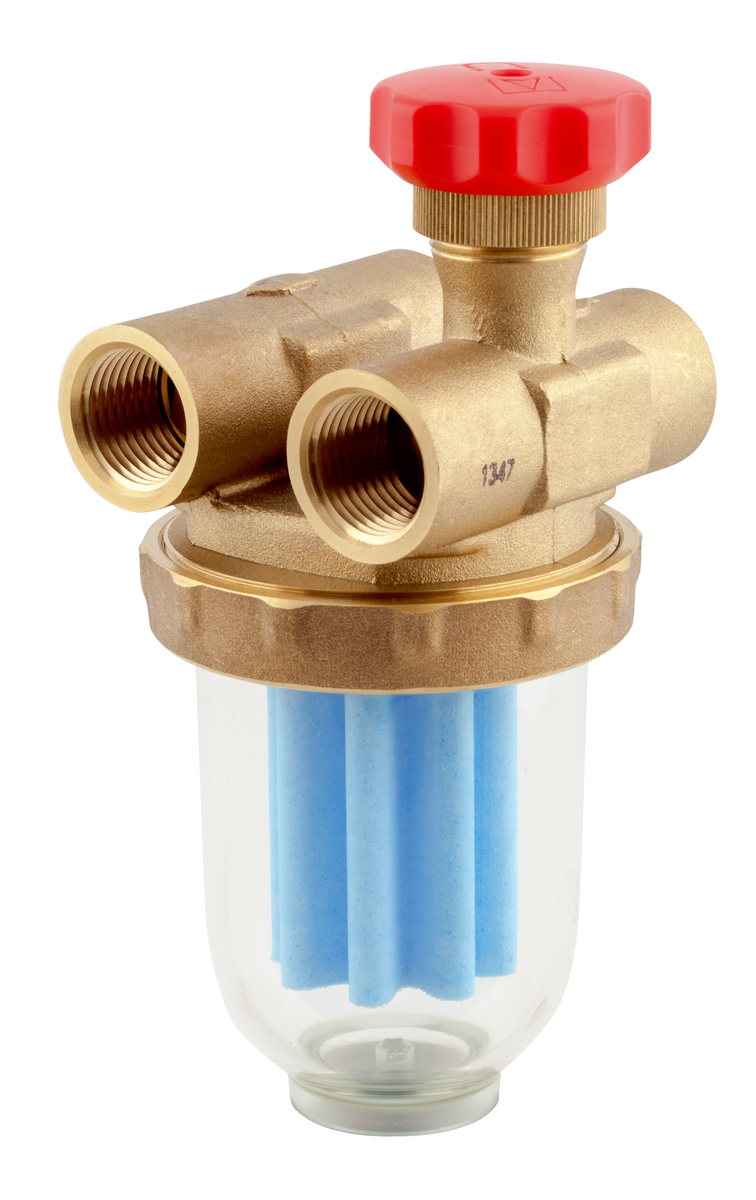

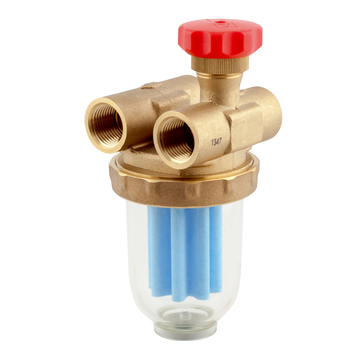

Zweistrangfilter Z 1/2 500 Si 50–70 µm 2x G½ IG 2x G½ IG Sikusieb kurz, 50–70 µm 310 l/h 20480
Zweistrangfilter Z 1/2 500 St 100 µm 2x G½ IG 2x G½ IG Edelstahlsieb, 100 µm 500 l/h 20482

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Zweistrangfilter für Heizöl Datenblatt PDF
Afriso Datenblatt Zweistrangfilter für Heizöl
Heizölfilter Betriebsanleitung PDF
Afriso Heizölfilter
Zertifikat Proofed barrier: Geprüfte Geruchsdichtheit von Öltankkomponenten (Geruchssperre) Produkte PDF
Afriso Zertifikat Proofed barrier: Geprüfte Geruchsdichtheit von Öltankkomponenten (Geruchssperre)
Filtergehäuse aus Messing und Filtertasse aus durchsichtigem, schlagzähem Kunststoff. Mit Rückschlagventil im Rücklauf und Absperrventil im Vorlauf. Lieferung inkl. universellen Klemmringverschraubungen für Rohre mit 8/10 mm Außendurchmesser. Druckwasserdicht bis 10 m Wassersäule.
Anschluss Brennerseite
Siehe Bestelltabelle
Anschluss Tank
Siehe Bestelltabelle
Einbaulage
Filtertasse senkrecht nach unten
Temperatureinsatzbereich
Medium:
Max. 40 °C
Betriebsüberdruck
Nur Saugbetrieb
Material
Gehäuse:
Messing
Filtertasse:
Kunststoff, transparent und schlagzäh
Prüfung
TÜV geprüft (S 8 2015 T6)
Bauordnungsrechtlicher Verwendbarkeitsnachweis
Übereinstimmungsnachweis (ÜHP) nach EN 12514-2
