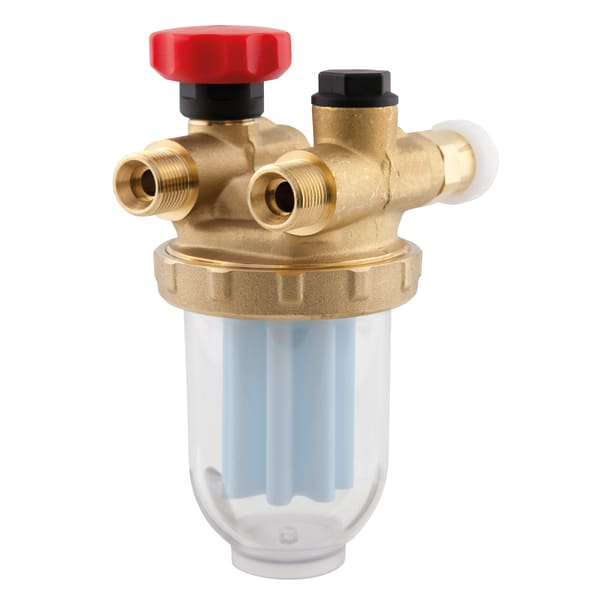

Einstrangfilter R 500

Einstrangfilter für Heizöl

Ausführungen Betriebsanleitung

  • Absperrventil im Vorlauf
  • Entlüftungsventil mit Schlauchtülle im Rücklauf (R 500)
  • schlagzähe, stoßfeste und durchsichtige Filtertasse aus Kunststoff
  • Rohranschluss über Universalverschraubung für Rohre mit Ø 8/10 mm
  • Materialien beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit max. 30 % FAME
  • Proofed Barrier (geruchsdicht)
  • druckwasserdicht bis 10 m Wassersäule - ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten
  • green fuels ready: Geeignet für den Einsatz an Tankanlagen, die mit den neuen paraffinischen Brennstoffen HVO oder GTL befüllt werden

Für Einstrangsysteme mit Rücklaufzuführung (Ausführung R 500) oder ohne Rücklaufzuführung (Ausführung V 500). Geeignet für die Medien Heizöl EL (DIN 51603-1), Dieselkraftstoff (EN 590), flüssige Brennstoffe nach DIN SPEC 51603-6 und DIN/TS 51603-8 sowie Bioheizöl und Biodiesel mit max. 30 % FAME (EN 14214). Somit eignet sich dieses Produkt optimal für alle ökologisch aufgewerteten Heizölverbraucheranlagen, welche als Beimischung oder zu 100 % die neuen paraffinischen Brennstoffe HVO oder GTL verwenden. Auch für den Einsatz in Überschwemmungs- und Risikogebieten.

Filtergehäuse aus Messing und Filtertasse aus durchsichtigem, schlagzähem Kunststoff. Mit Absperrventil im Vorlauf. Ausführung R 500 verfügt zusätzlich über ein Entlüftungsventil mit Schlauchtülle im Rücklauf. Lieferung inkl. universeller Klemmringverschraubungen für Rohre mit 8/10 mm Außendurchmesser. Druckwasserdicht bis 10 m Wassersäule.

AnschlussFilterÖldurchsatz ∆p=100 mbarArt.-Nr.
TankBrenner
Einstrangfilter R 500 Si50–70 µm1x G⅜ IG2x G⅜ AGSikusieb kurz, 50–70 µm210 l/h20281
Einstrangfilter R 500 St100 µm1x G⅜ IG2x G⅜ AGEdelstahlsieb, 100 µm250 l/h20283
  • Lagerware
  • Fertigungsware

Anschluss Brennerseite
siehe Bestelltabelle
Anschluss Tank
siehe Bestelltabelle
Einbaulage
Filtertasse senkrecht nach unten
Temperatureinsatzbereich
Medium:
max. 40 °C
Betriebsüberdruck
(nur Saugbetrieb)
Material
Gehäuse:
Messing
Filtertasse:
Kunststoff, transparent und schlagzäh
Verwendbarkeitsnachweis
Übereinstimmungsnachweis (ÜHP) nach EN 12514
