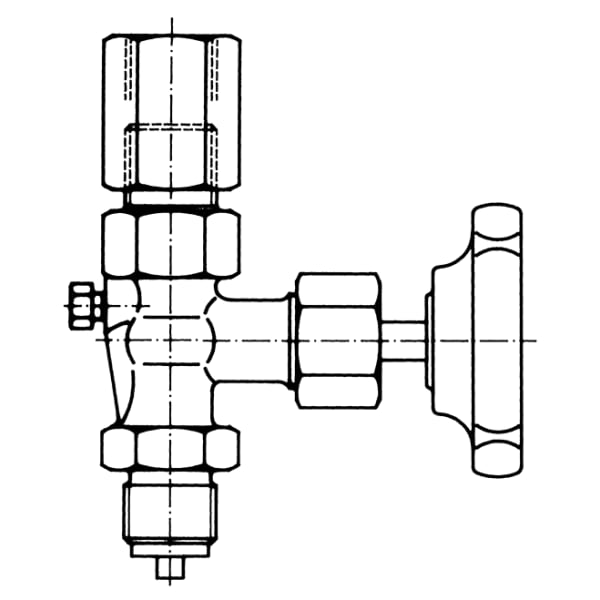

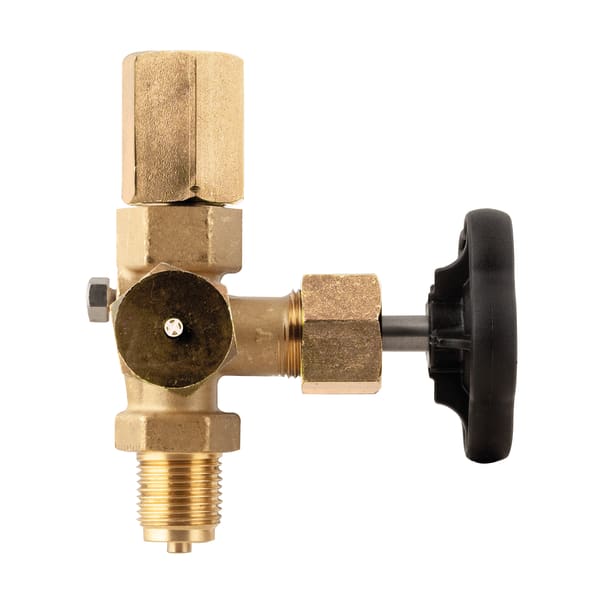

Manometer-Absperrventil DIN 16271 Form A

Ausführungen Betriebsanleitung

Als Absperr- oder Drosselorgan zwischen Messleitung und Druckmessgerät. Bei Absperrventilen mit Prüfanschluss ist der gleichzeitige Anschluss von Druckmessgeräten und Prüfgeräten an der Messleitung möglich. Geeignet für Flüssigkeiten, Gase und Dämpfe.

TypAnschlussNenndruckWerkstoffAusführungArt.-Nr.
Manometer-Absperrventil DIN 16271G½PN 250MessingForm A63041
Manometer-Absperrventil DIN 16271G½PN 400StahlForm A63042
Manometer-Absperrventil DIN 16271G½PN 400Edelstahl 316 TiForm A63044
  • Lagerware
  • Fertigungsware

Ausführung
DIN 16271 mit Prüfanschlusszapfen M20 x 1,5
Form A Spannmuffe x Zapfen
Temperatureinsatzbereich
Messing: -10/+120 °C
Stahl: -10/+120 °C
Edelstahl 316 Ti: -20/+200 °C
Anschluss
siehe Bestelltabelle
Nenndruck
PN 250
Gehäuse
Messing
