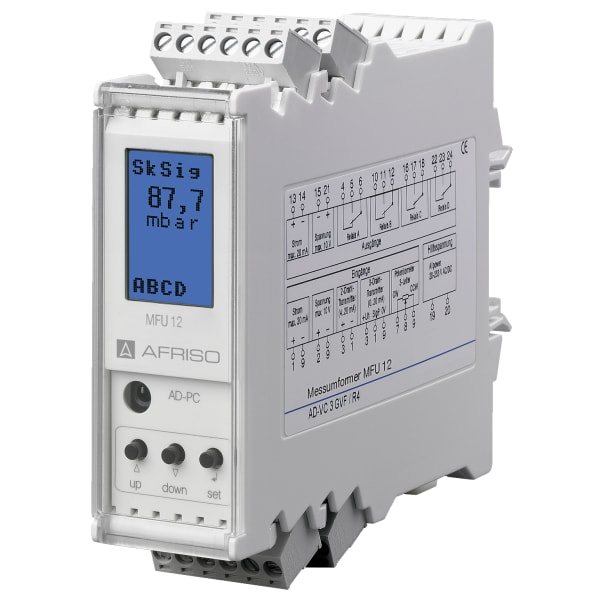

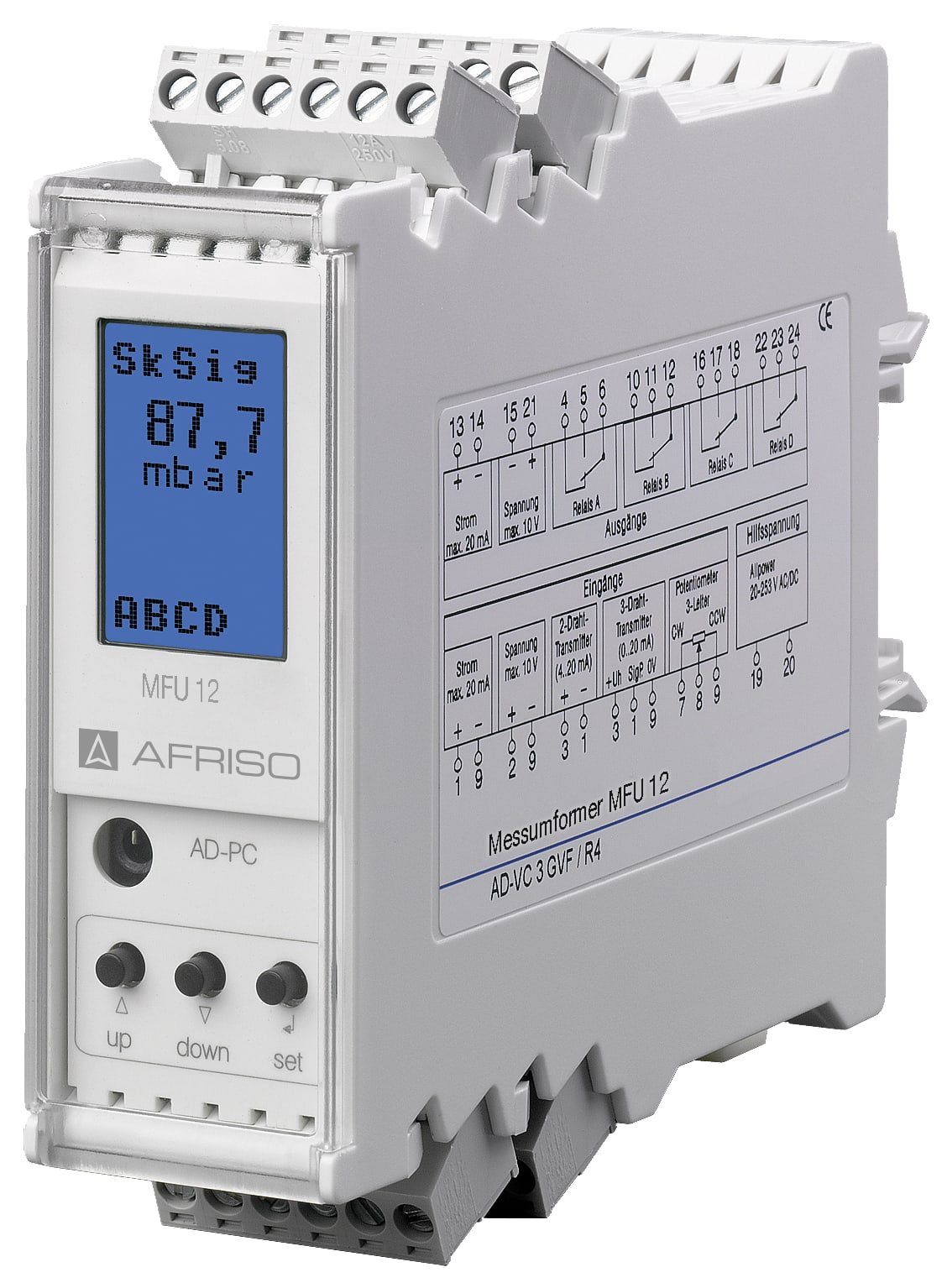

Messumformer MFU 12/14

multifunktionaler Messumformer

Ausführungen

Universaleingang (Strom, Spannung, Widerstand)
integrierte Versorgungsspannung für 2/3-Draht-Transmitter
2 Analogausgänge
zusätzlich 2 oder 4 Kontaktausgänge
Programmierschnittstelle
Universalnetzteil

Die digitalen Multifunktionsmessumformer MFU sind frei programmierbare digitale Messwertumformer mit zwei Analogausgängen und bis zu 4 Grenzwertrelais.

Als Eingangssignal ist alternativ ein Strom bis 20 mA (auch bipolar), eine Spannung bis 10 V (ebenfalls auch bipolar), oder ein Potenziometer in Dreidraht-Technik möglich. Außerdem ist eine Speisung für 2- oder 3-Draht-Transmitter integriert. Die Eingänge sind von der Hilfsspannung und den Ausgängen galvanisch getrennt. Die beiden Analogausgänge können gleichzeitig genutzt werden.

		Art.-Nr.
Messumformer MFU 12	2 potenzialfreie Wechsler	53722
Messumformer MFU 14	4 potenzialfreie Wechsler	53723

Lagerware
Fertigungsware

Display: mehrzeiliges LCD,
42 x 64 Pixel,
mehrfarbige Hintergrundbeleuchtung,
Hintergrundbeleuchtung abschaltbar

Anzeigebereich: 0 bis 9.999 Digit,
Anfangs- und Endwert frei konfigurierbar,
freie Skaliereinheit,
3 Sprachen (Deutsch, Englisch, Französisch)

Genauigkeit: ± 0,2 % vom Endwert

Auflösung

Eingänge:: 13 Bit

Ausgänge:: 10 Bit

Eingänge

Strom:: max. -20,4/+20,4 mA, frei einstellbar

Spannung:: max. -10,2/+10,2 V, frei einstellbar

Potentiometer:: 0,1/100 kOhm, frei einstellbar

Transmitterspeisung:: DC 19.5 − 24.5 V

Analogausgang 1 (Strom)

: max. 0/4–20,4 mA, frei einstellbar

: galvanisch getrennt zum Eingang

Analogausgang 2 (Spannung)

: max. 0/2–10,2 V, frei einstellbar

: galvanisch getrennt zum Eingang

Schaltausgänge

: MFU 12: 2 potenzialfreie Wechsler

: frei konfigurierbar

Kontaktbelastung:: max. AC 250 V

: frei wählbare Funktionen: Arbeits-/Ruheprinzip, Hysterese-, Fenster- oder Trendfunktion wählbare Anzugs- und Abfallverzögerungen

Linearisierung: über 24 freie x/y Kennlinienpunkte Kennlinienmodus Tabelle, Zylinder, Kugel

weitere Betriebsfunktionen: Störmeldung bei fehlendem oder defekten Sensor Lupenfunktion, Spreizung, Inversmodus, Trendanzeige, Lernfunktionen automatischer oder manueller Simulationsbetrieb Verriegelung der Parametrierung über Editiersperre Programmierschnittstelle

Versorgungsspannung

: AC 50 − 253 V

: DC 20 − 253 V

Gehäuse

: Normschienengehäuse

B x H x T:: 33 x 110 x 128 mm

: Schraubklemmen abziehbar
