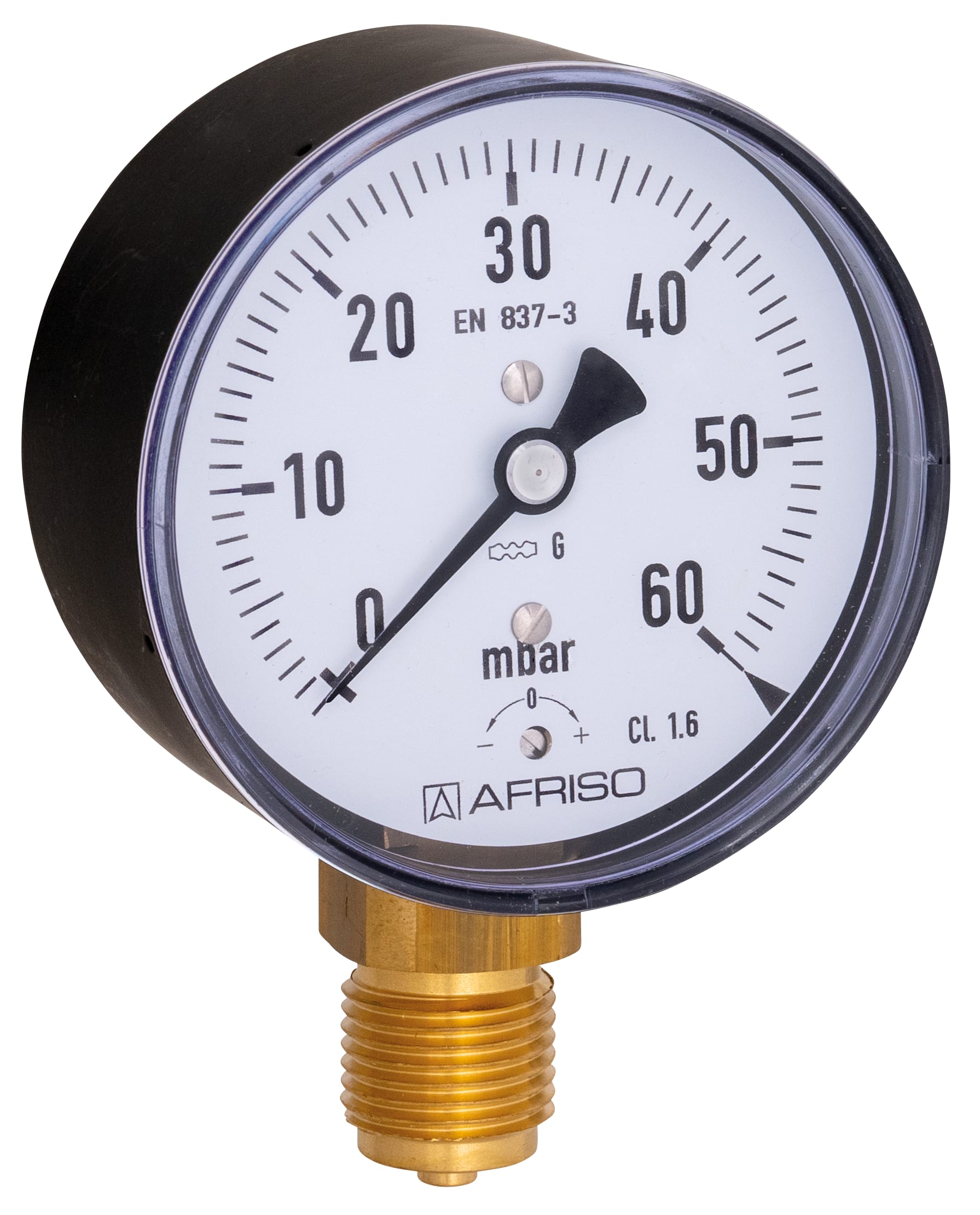

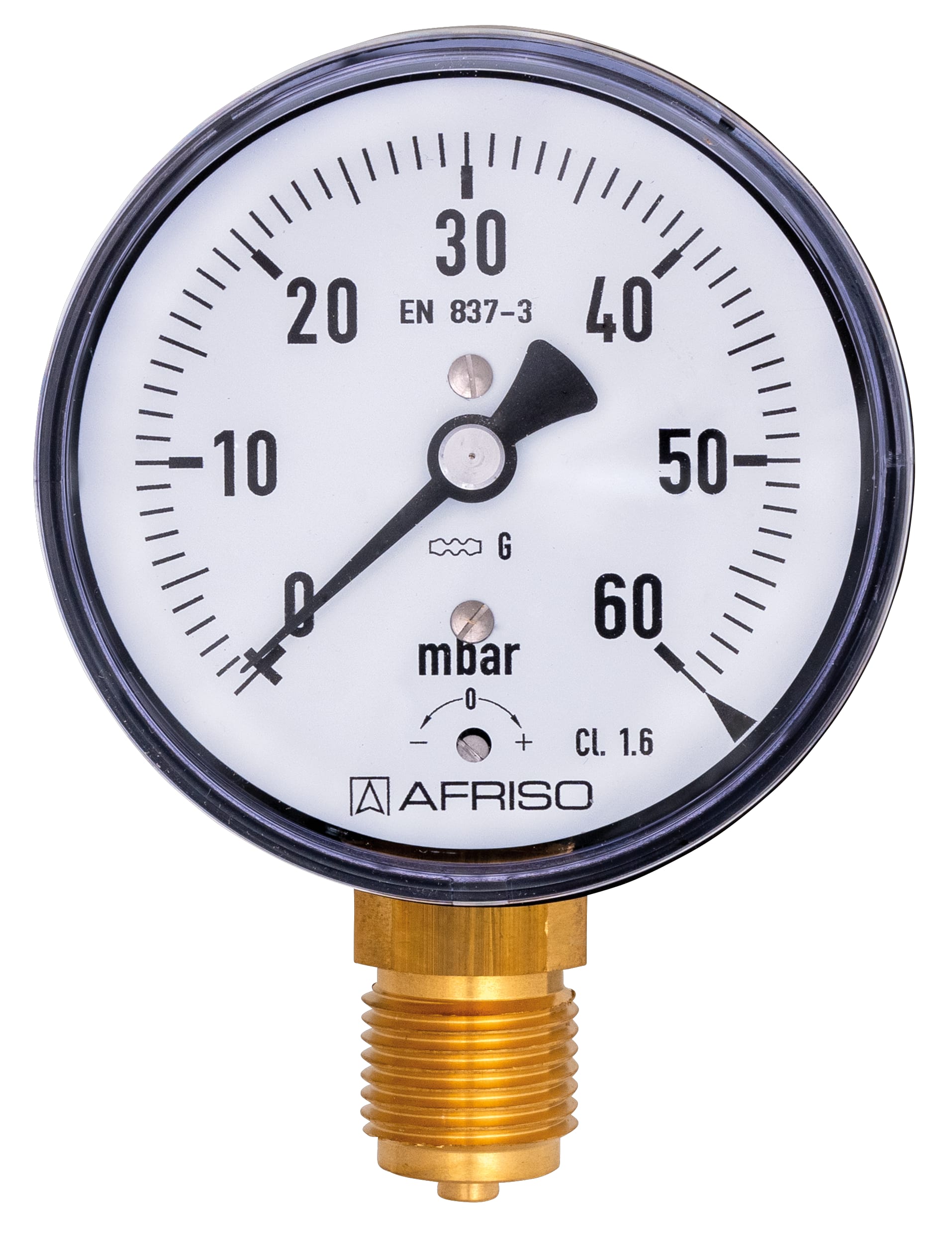

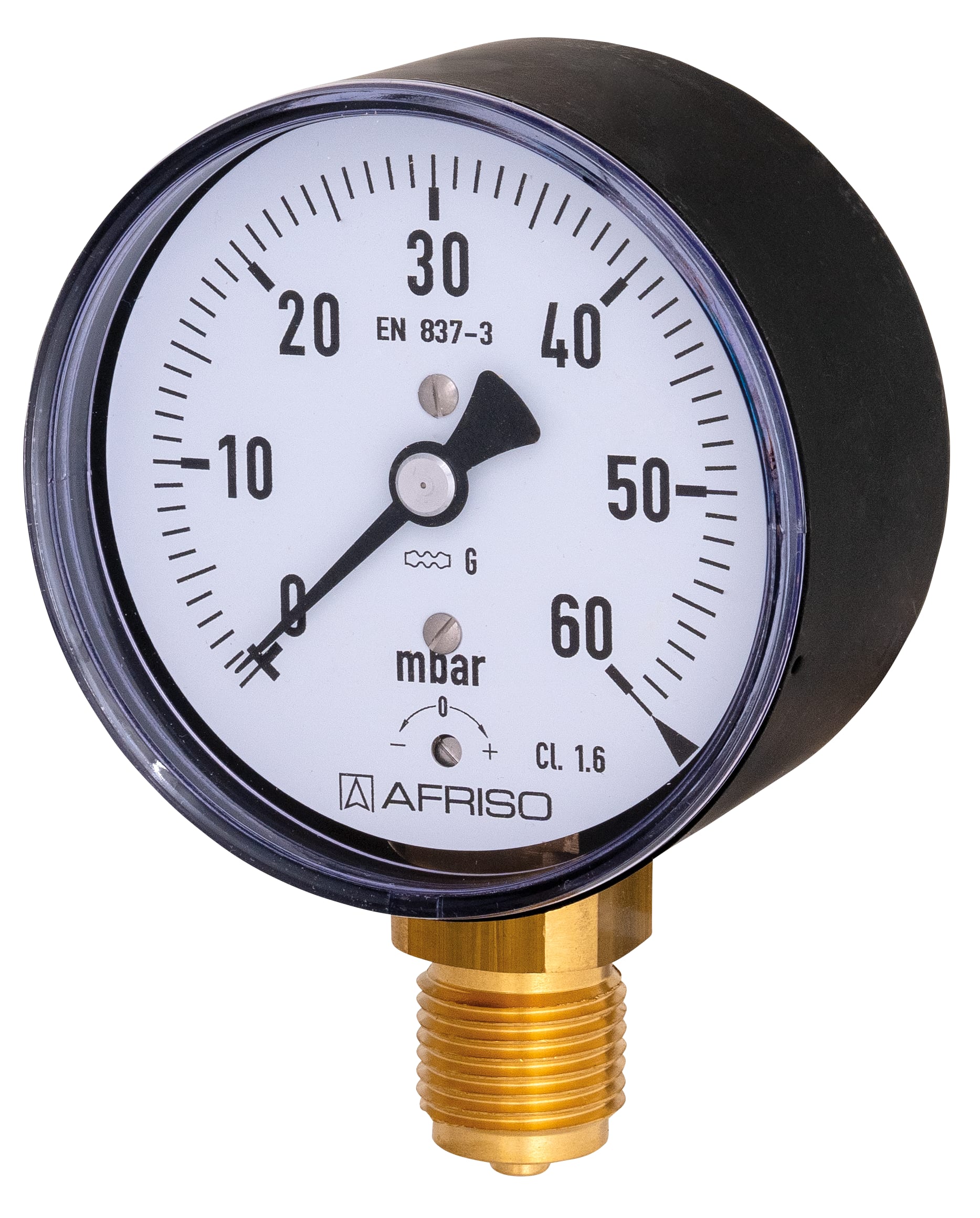

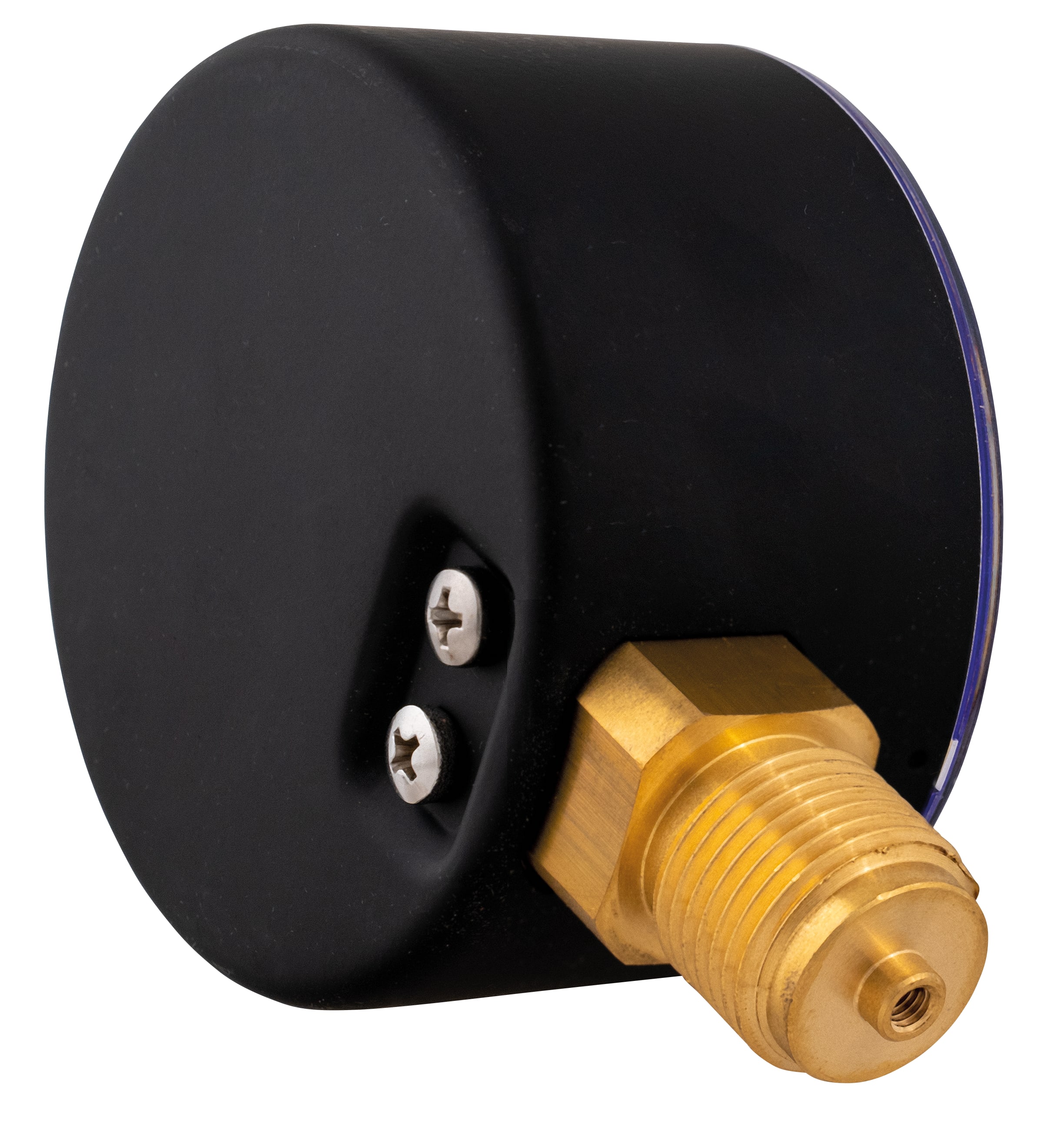

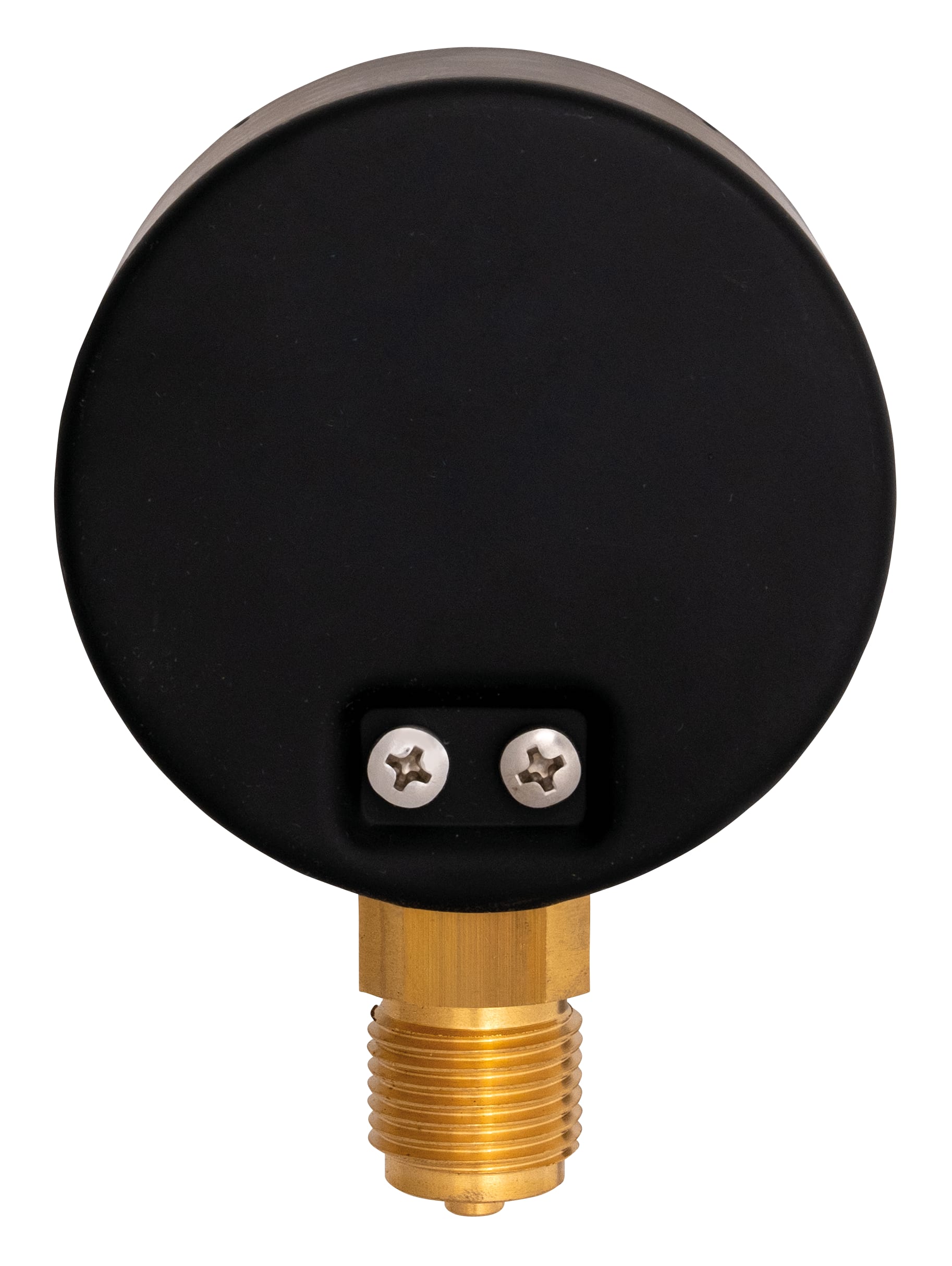

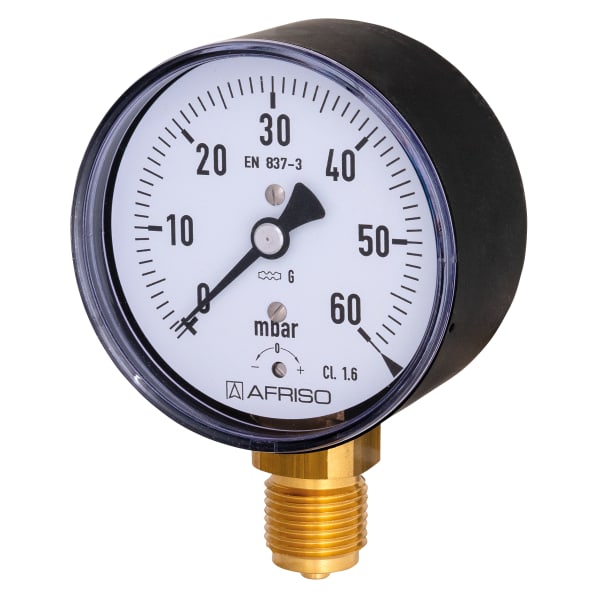

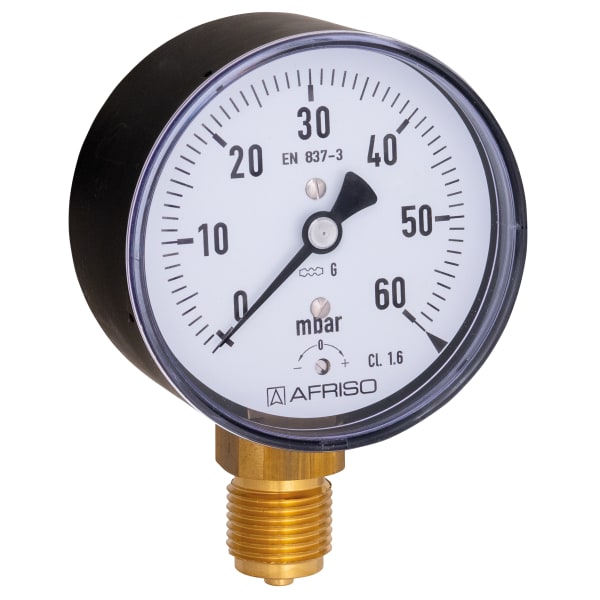

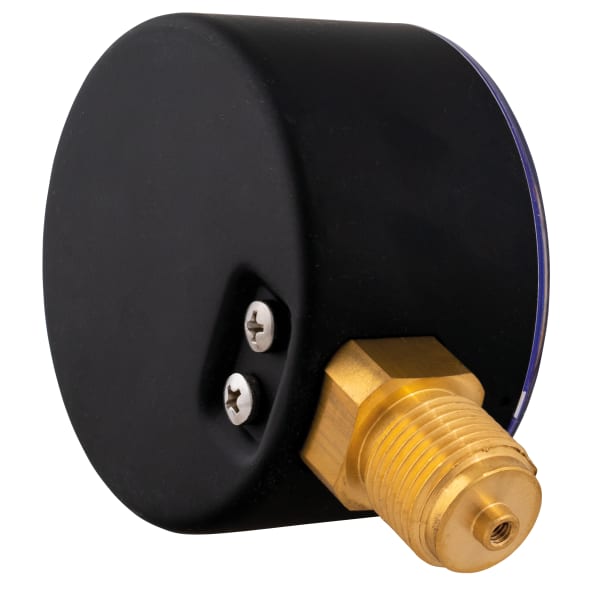

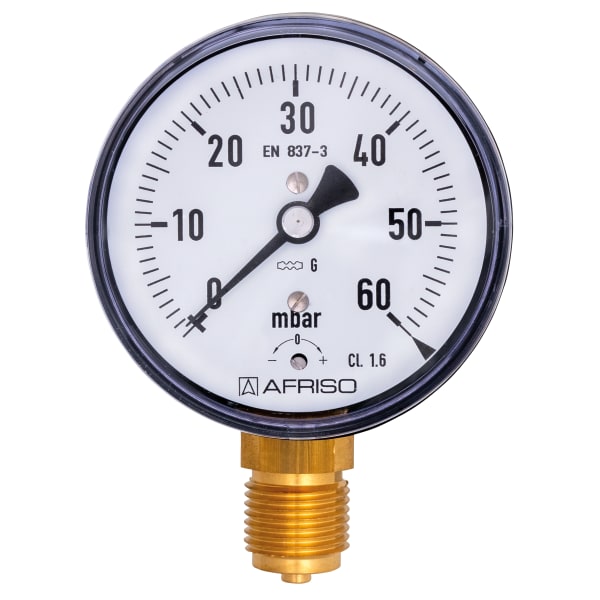

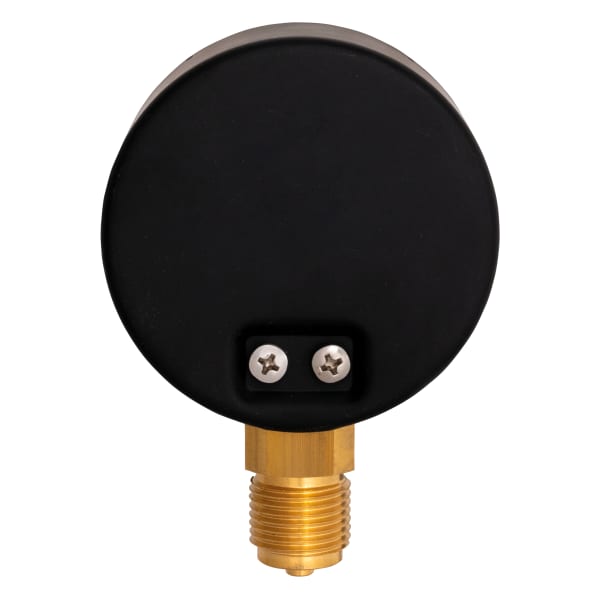

KP80 D201

Kapselfeder-Standardmanometer Typ D2

Variants Documents

housing ⌀ (nominal size)80 mm
ConnectionG½B
alignmentbottom
accuracy class1,6
standardEN 837-3

  • with zero correction
  • ideal for low pressure ranges
  • GOSSTANDART-certified

For gaseous, dry media which do not attack copper alloys.
! For measuring gas or vapour, observe the table "Selection Criteria as per EN 837-2" (see appendix)!

RangeMounting typeTypePart number
-25/0 mbardirectKP80 D20135054201
-40/0 mbardirectKP80 D20135055201
-60/0 mbardirectKP80 D20135056201
-100/0 mbardirectKP80 D20135057201
-160/0 mbardirectKP80 D20135058201
-250/0 mbardirectKP80 D20135059201
-400/0 mbardirectKP80 D20135060201
-600/0 mbardirectKP80 D20135061201
-1 000/0 mbardirectKP80 D20135062201
0/25 mbardirectKP80 D20135066201
0/40 mbardirectKP80 D20135067201
0/60 mbardirectKP80 D20135068201
0/100 mbardirectKP80 D20135069201
0/160 mbardirectKP80 D20135070201
0/250 mbardirectKP80 D20135071201
0/400 mbardirectKP80 D20135072201
0/600 mbardirectKP80 D20135073201
0/1 000 mbardirectKP80 D20135074201
  • in-stock items
  • manufactured goods

Type
D2
Nominal size
80 - 80
accuracy class (EN 837-3/6)
1,6
ranges (EN 837-3/5)
see ordering table
application area
static load:
Full scale value
dynamic load:
0.9 x full scale value
overload safety:
1.3 x full scale value
Operating temperature range
Medium:
max. 60 °C
Ambient:
-20/+60 °C
Temperature performance
Indication error when the temperature of the measuring system deviates from the normal temperature of 20 °C:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
falling temperature approx. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Degree of protection
NG 80: IP 33 (EN 60529)

Standard design

Connection
Brass, bottom
Measuring element
Capsule element, CuBe alloy
movement
Brass
Zero correction
from the front
Seal
NBR (Perbunan)
Dial
Aluminium, weiß
Scaling black
Pointer
Aluminium, schwarz
Housing
Stahlblech, schwarz
window
Kunststoff, eingeclipst

Click the corresponding image for detail views, additional information and dimension tables.

Bottom connection

PRO_TEC_BEP_KP_D20X-D30X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Manuals
Industrial technology
PDF

Options for capsule pressure gauges
Abb.
Bezeichnung
Anschlussstutzen vernickelt | 38085
Drosselschraube Messing | 38098
Gehäuse Edelstahl 304 poliert KP | 37612
red mark on dial | 38185
1 Markenzeiger rot verstellbar mit Schraubendreher | 38116
1 Markenzeiger rot verstellbar mit Drehknopf | 38189
special mounting position | 38148
Klischeekosten je Skala und Farbe | 38154
Druckkosten je Farbe | 38166
