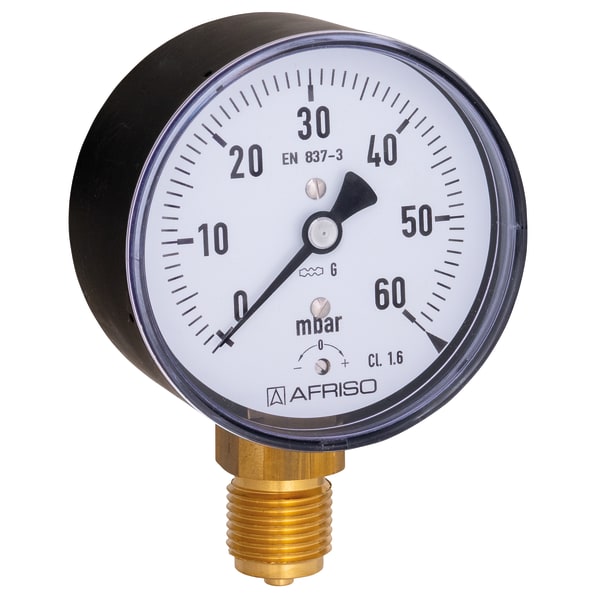

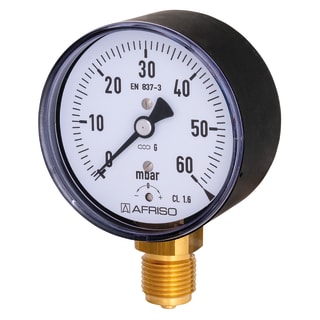

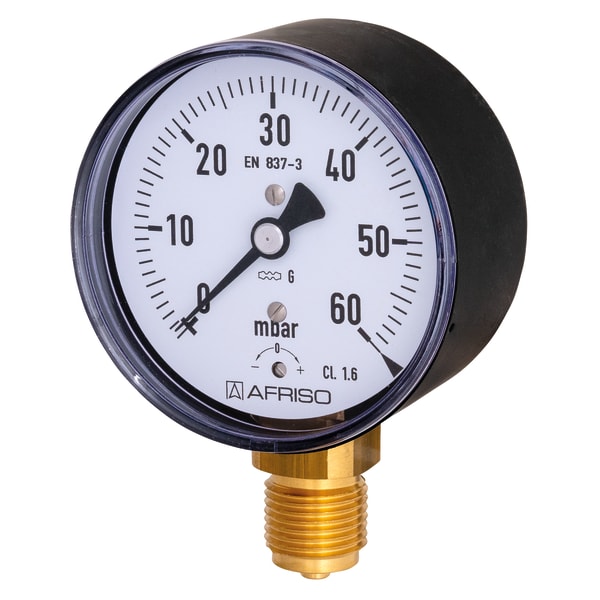

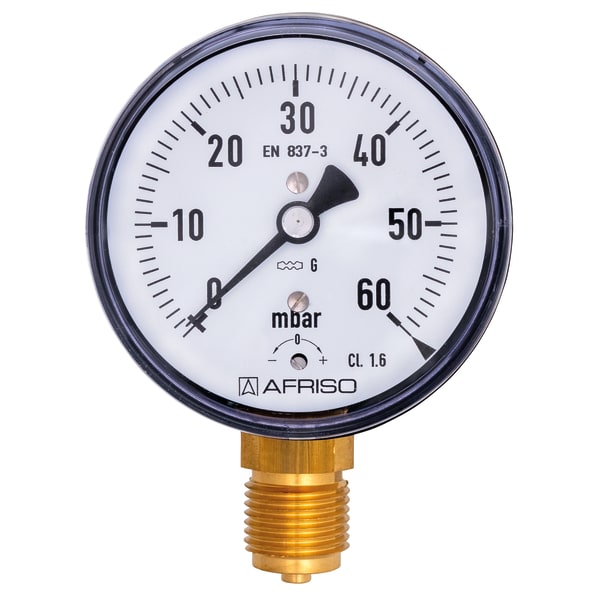

KP80 D201

Kapselfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitung Video

Gehäuse-⌀ (Nenngröße)80 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP80 D20135054201
-40/0 mbardirektKP80 D20135055201
-60/0 mbardirektKP80 D20135056201
-100/0 mbardirektKP80 D20135057201
-160/0 mbardirektKP80 D20135058201
-250/0 mbardirektKP80 D20135059201
-400/0 mbardirektKP80 D20135060201
-600/0 mbardirektKP80 D20135061201
-1 000/0 mbardirektKP80 D20135062201
0/25 mbardirektKP80 D20135066201
0/40 mbardirektKP80 D20135067201
0/60 mbardirektKP80 D20135068201
0/100 mbardirektKP80 D20135069201
0/160 mbardirektKP80 D20135070201
0/250 mbardirektKP80 D20135071201
0/400 mbardirektKP80 D20135072201
0/600 mbardirektKP80 D20135073201
0/1 000 mbardirektKP80 D20135074201
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngröße
80 - 80
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0,9 x Skalenendwert
Überlastsicherheit:
1,3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0,6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 80: IP 33 (EN 60529)

Standardausführung

Anschluss

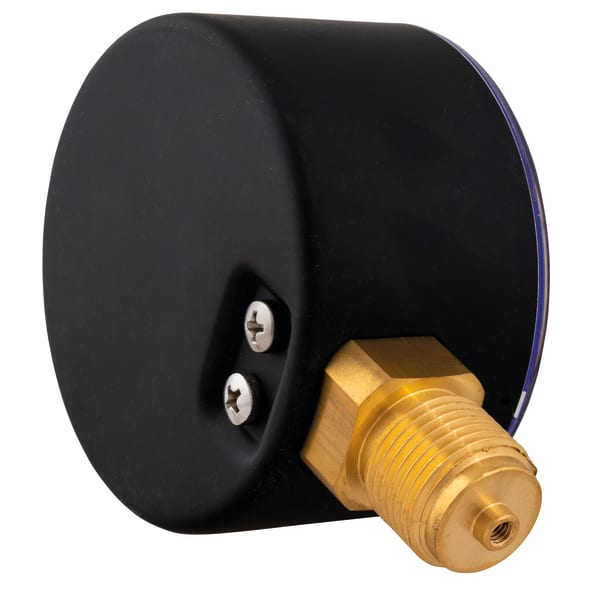

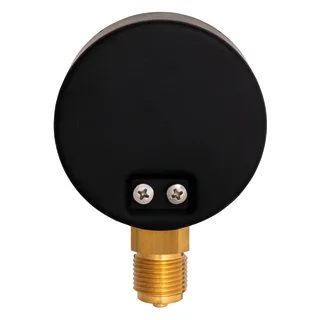

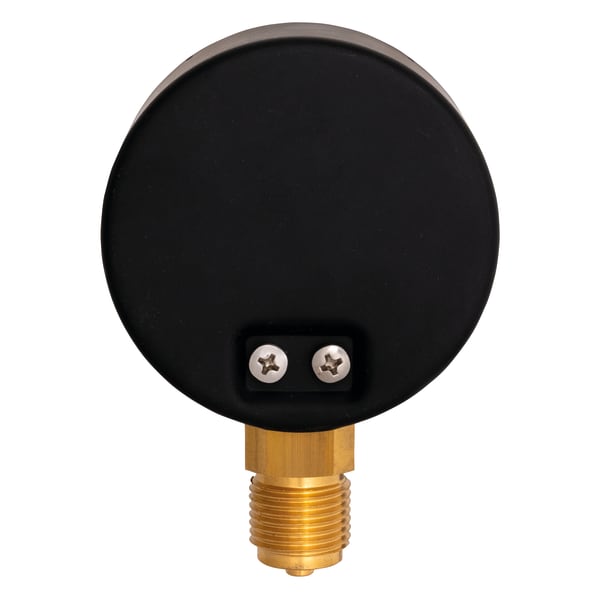

Messing, radial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial

PRO_TEC_BEP_KP_D20X-D30X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Anschlussstutzen vernickelt NG 80 | 38085
Drosselschraube Messing NG 80 Bohrung wahlweise 0,3 – 0,5 – 0,7 mm (bitte angeben) | 38098
Gehäuse Edelstahl 304 poliert NG 80 | 37612
rote Markierung auf Zifferblatt NG 80 | 38185
1 Markenzeiger rot NG 80 SD von außen verstellbar mit Schraubendreher | 38116
1 Markenzeiger rot NG 80 DK von außen verstellbar mit Drehknopf | 38189
besondere Einbaulage NG 80 | 38148
Klischeeerstellung je Skala und Farbe NG 80 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38154
Zusatzfarbe NG 80 | 38166
