Zonenverteiler ProFusion HSM

Hybridanwendung leicht gemacht

Ob sofort oder später in der Nachrüstung: Mit HSM lassen sich jederzeit unterschiedlichste Wärmekonzepte auf einer einheitlichen Plattform realisieren.

Kombinierter Betrieb mit unterschiedlichen Wärmeerzeugern

Hybridanlagen stehen immer mehr im Fokus der Wärmeerzeugung und finden bei Endkunden zunehmend Interesse: Sei es durch globale Einflussfaktoren wie eine unsichere Versorgung mit fossilen Brennstoffen, die stetig steigende CO2-Preisabgabe oder auch durch verunsichernde Aussagen, dass eine Wärmepumpe die „hohen“ Temperaturen in Altbauten nicht effizient erreichen kann. Anlagenbesitzer sehen die Vorteile, bestehende Wärmeerzeuger weiterzuverwenden und, wo es Sinn macht, mit einer Wärmepumpe zu unterstützen. In diesen Fällen ist es oft herausfordernd, die Hydraulikvorgaben der Hersteller im Heizungsraum umzusetzen.

Viele Komponenten wie Rückschlagklappen, Speichervolumen oder Temperaturbegrenzungen müssen aufwendig installiert und aufeinander abgestimmt werden. Nicht selten kommt es zu Fehlern, die oftmals erst im Nachgang durch eine erhöhte Stromrechnung aufgedeckt werden. Hier setzt das modulare Konzept des Zonenverteilers an und ermöglicht ein einfaches und fehlerfreies Installieren ohne komplexe Hydraulikplanungen. Zeitersparnis senkt die Kosten und bestehende Geräte können in das System eingebunden werden. Auch eine spätere Nachrüstung eines zweiten Wärmeerzeugers ist problemlos möglich. Getreu dem Motto: „Wer weiß, was die Zukunft bringt!“

Vorteile eines Hybridsystems – Ihr Nutzen

Effizienteres, umweltfreundlicheres Heizsystem

Geringere Betriebskosten – jeder Wärmeerzeuger arbeitet in seinem optimalen Bereich

Höhere Versorgungssicherheit

Förderung des erneuerbaren Energieträgers möglich

Mit bestehendem System im Bestandsgebäude kombinierbar (energetische Sanierung)

Geringere oder gar keine Abhängigkeit vom Gas- bzw. Ölpreis

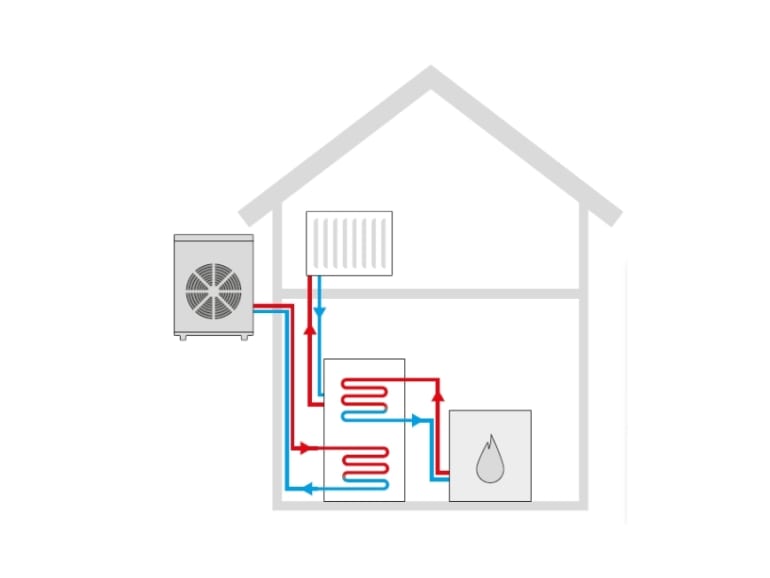

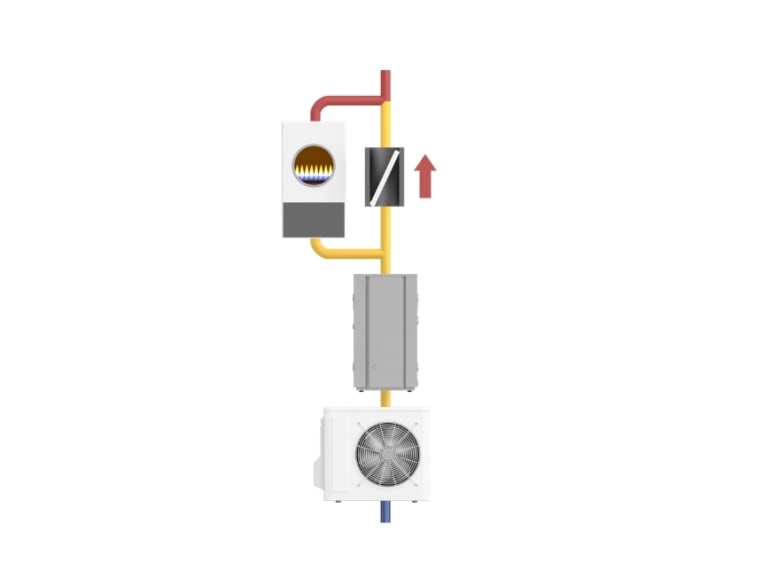

Effiziente Einbindung der Wärmepumpe in bestehende Öl- oder Gasheizungsanlagen

Das speziell entwickelte HSM-Hydraulikschema ermöglicht die optimale Integration einer Wärmepumpe in bestehende Öl- oder Gasheizungssysteme. Im Fokus steht die maximale Effizienz der Wärmepumpe: Der Pufferspeicher verlängert die Laufzeiten, häufiges Takten wird zuverlässig vermieden.

Der Wärmeerzeuger wird nur von der Wärmepumpe gespeist, unnötiger fossiler Energieverbrauch wird verhindert. Beide Wärmeerzeuger können unabhängig voneinander oder parallel betrieben werden, ohne sich gegenseitig zu beeinflussen. Die intelligente Verschaltung sorgt für eine optimale Anpassung der unterschiedlichen Volumenströme und verhindert Fließgeräusche im System.

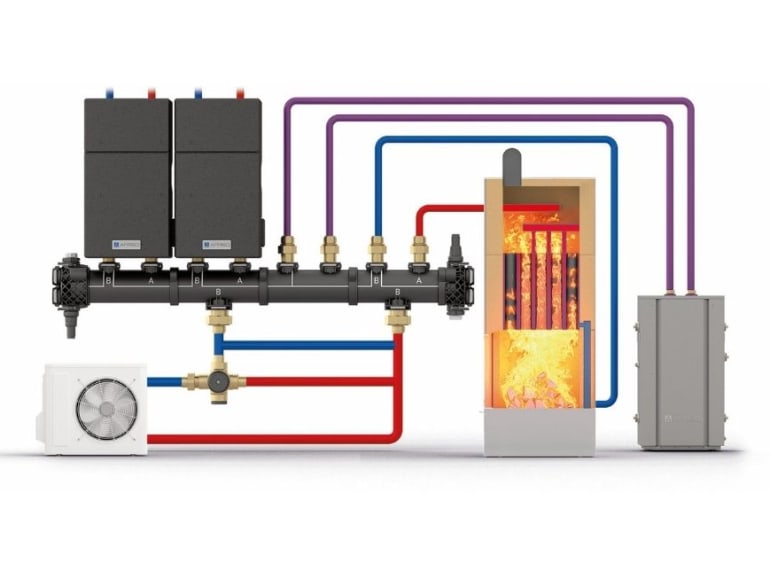

Optimale Systemlösung für Feststoffkessel und weitere Wärmeerzeuger mit Pufferspeicher

Das durchdachte Hydraulikschema mit Systempuffer ermöglicht die effiziente Einbindung von Feststoffkesseln und anderen Wärmeerzeugern, die ein Puffervolumen zur Wärmespeicherung benötigen. Wird der Kessel nicht betrieben, übernimmt die Wärme pumpe automatisch die Wärmeversorgung. Der Pufferspeicher sorgt dabei für lange Laufzeiten der Wärmepumpe und verhindert unnötiges Takten.

Bei Betrieb des Holzkessels kann dieser seine erzeugte Wärme optimal in den Speicher abgeben. Gleichzeitig schützt das System die Wärmepumpe zuverlässig vor zu hohen Rücklauftemperaturen und trägt so zu einer langen Lebensdauer bei.

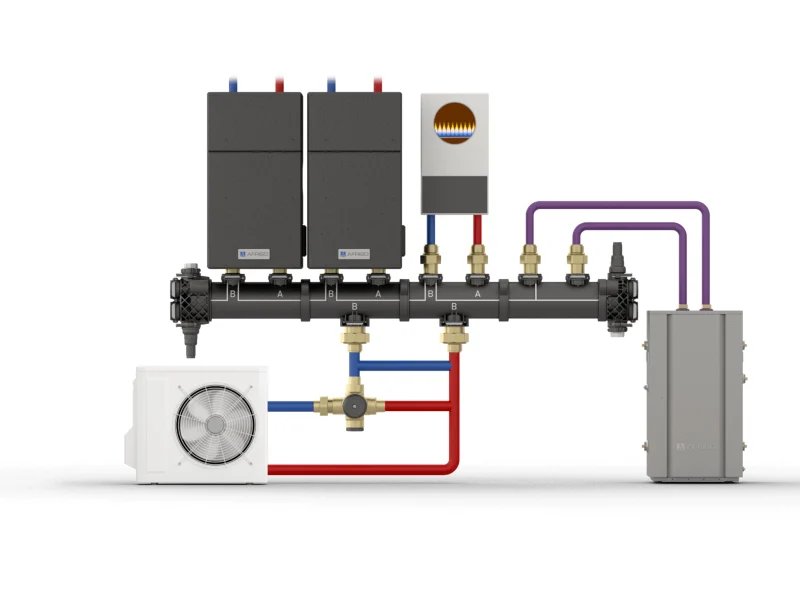

Der Zonenverteiler ProFusion HSM – die echte Plug-&-Play-Lösung für Hybridanlagen

Freuen Sie sich auf eine schnelle, fehlerfreie Installation:

Hydraulik komplett vorkonfektioniert,
Alles eindeutig beschriftet
100 % auf Dichtheit geprüft!

Herausforderung

Mit dieser neuen Art der Wärmeverteilung lassen sich unterschiedlichste Anforderungen individuell realisieren, von der reinen Wärmepumpenanlage über die funktionssichere Einbindung eines Pufferspeichers oder die Nutzung von Solarthermie bis hin zur Realisierung von Hybridanlagen.

Systemmöglichkeiten

Dank des modularen Aufbaus kann das SHK-Fachhandwerk unterschiedlichste Konstellationen in der Wärmeverteilung auf denkbar einfache, zeitsparende und effektive Weise verwirklichen.

Einbindung von Pufferspeichern

AFRISO Pufferspeicher können in Reihe verwendet werden. Hierzu steht ein passendes Anschlussset zur Verfügung, um den HSM-Verteiler direkt mit dem Puffer zu verbinden. Die Systemtrennung wird mithilfe der Pufferspeicher realisiert. Auf diese Weise können auch elektrische Reserveheizungen installiert werden, um beispielsweise den Eigenstromverbrauch von PV-Anlagen zu steigern.
