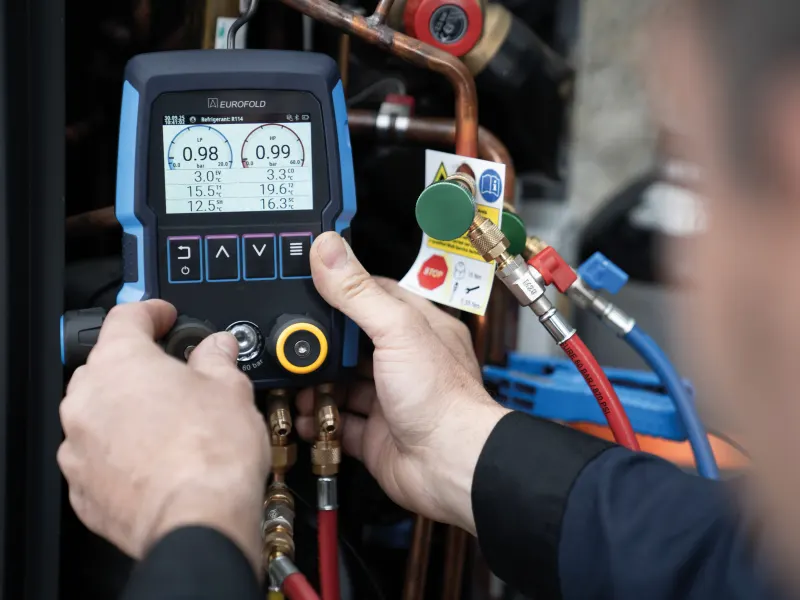

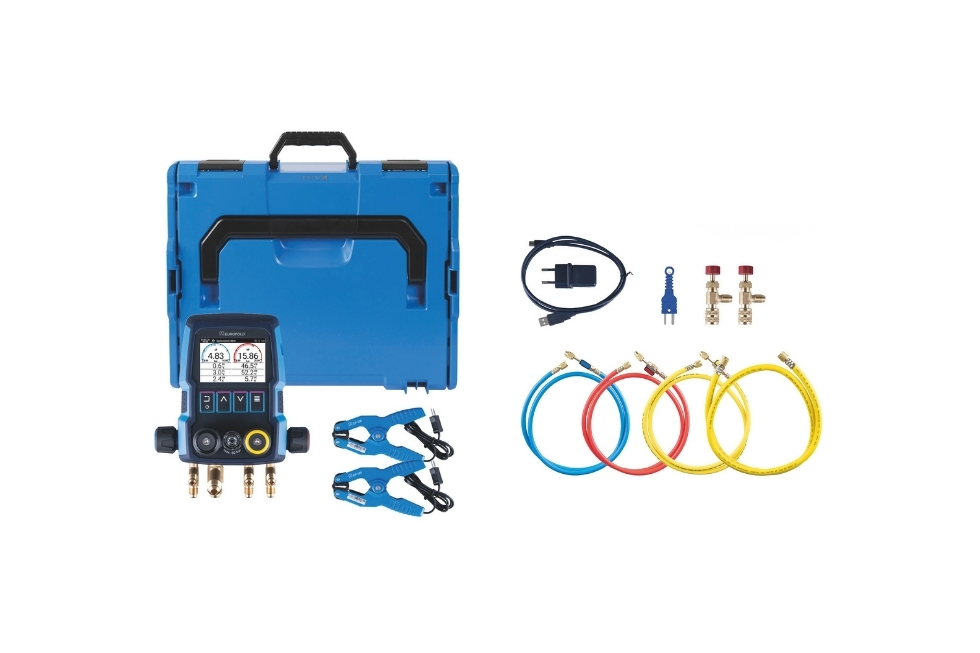

Monteurhilfe EUROFOLD® M4 Die digitale Monteurhilfe EUROFOLD® unterstützt bei der Inbetriebnahme, Prüfung und Wartung von Wärmepumpen und Kälteanlagen. Integrierte Wizards führen sicher durch komplexe Messungen, dokumentieren relevante Werte und reduzieren Fehlerquellen. Zum Aktionsprospekt

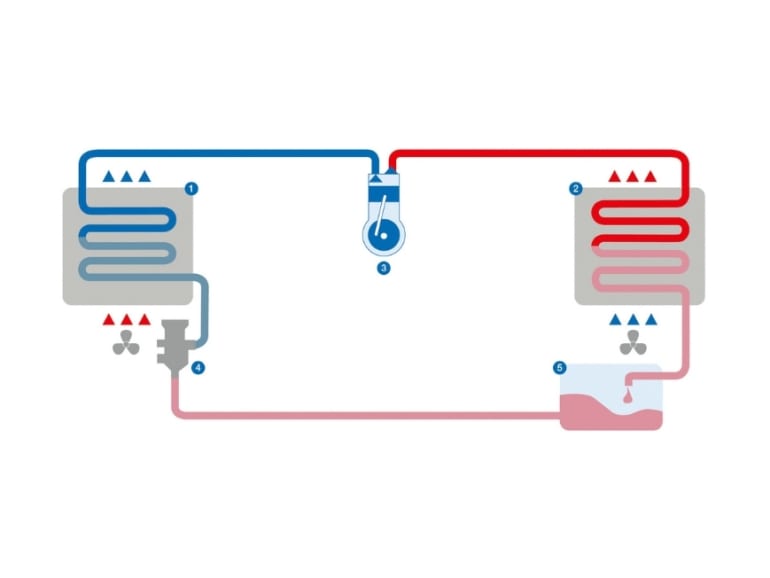

Der Kältekreislauf Der Kältekreislauf ist ein geschlossener Prozess, bei dem Wärme von einem Bereich, beispielsweise einem Innenraum, nach außen transportiert wird. Der Kreislauf besteht aus den vier Hauptkomponenten Verdampfer, Verflüssiger, Verdichter und dem Expansionsorgan.Im Verdampfer nimmt das Kältemittel Wärme auf und verdampft. Anschließend wird das gasförmige Kältemittel im Verdichter verdichtet, wodurch Druck und Temperatur steigen. Im Verflüssiger gibt das heiße Kältemittel die aufgenommene Wärme wieder ab und verflüssigt sich. Durch das Expansionsventil entspannt sich das Kältemittel, der Druck sinkt und der Kreislauf beginnt erneut. Prüfung des Kältekreislaufs Bei der Inbetriebnahme und Überprüfung des Kältekreislaufs sind mehrere Faktoren zu beachten. Zunächst muss die Dichtheit aller Verbindungen und Komponenten geprüft werden, um Kältemittelverluste zu vermeiden. Die korrekte Füllmenge des Kältemittels ist entscheidend für eine effiziente Funktion. Elektrische Anschlüsse, insbesondere am Verdichter und an der Steuerung, müssen fachgerecht installiert sein. Die Druck- und Temperaturwerte sollten gemäß den Herstellerangaben kontrolliert werden. Ein Funktionstest stellt sicher, dass alle Komponenten im Betrieb fehlerfrei arbeiten. Abschließend ist es wichtig, sämtliche Prüfungen und Einstellungen sorgfältig zu dokumentieren. Schritt-für-Schritt-Nutzerführung und automatische Dokumentation Die neue AFRISO Monteurhilfe führt den Anwender Schritt für Schritt durch alle komplexen Messungen am Kältekreislauf. Sie zeigt klar verständlich, welche Messpunkte zu prüfen sind, gibt Hinweise zur korrekten Durchführung und unterstützt bei der Auswertung der Messergebnisse. Dabei werden alle relevanten Werte wie Druck oder Temperatur systematisch abgefragt und dokumentiert. So wird sichergestellt, dass keine wichtigen Prüfschritte übersehen werden und die Inbetriebnahme sowie die Überprüfung effizient und sicher erfolgen.

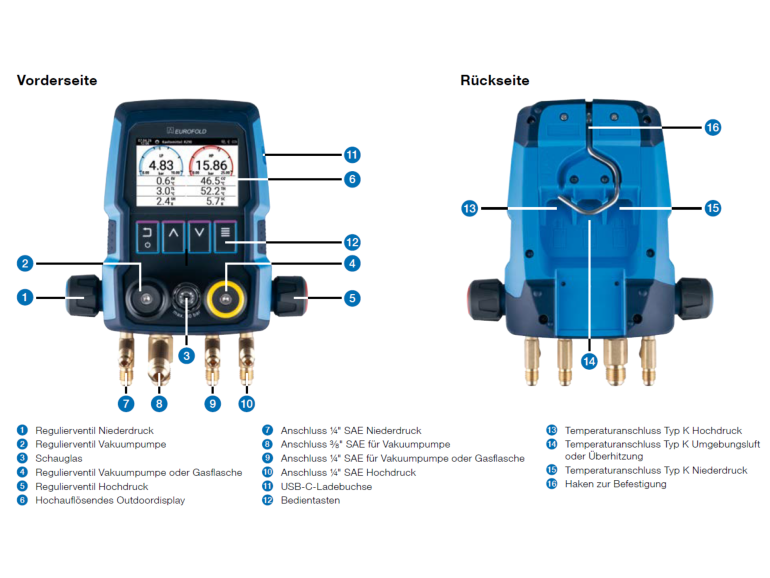

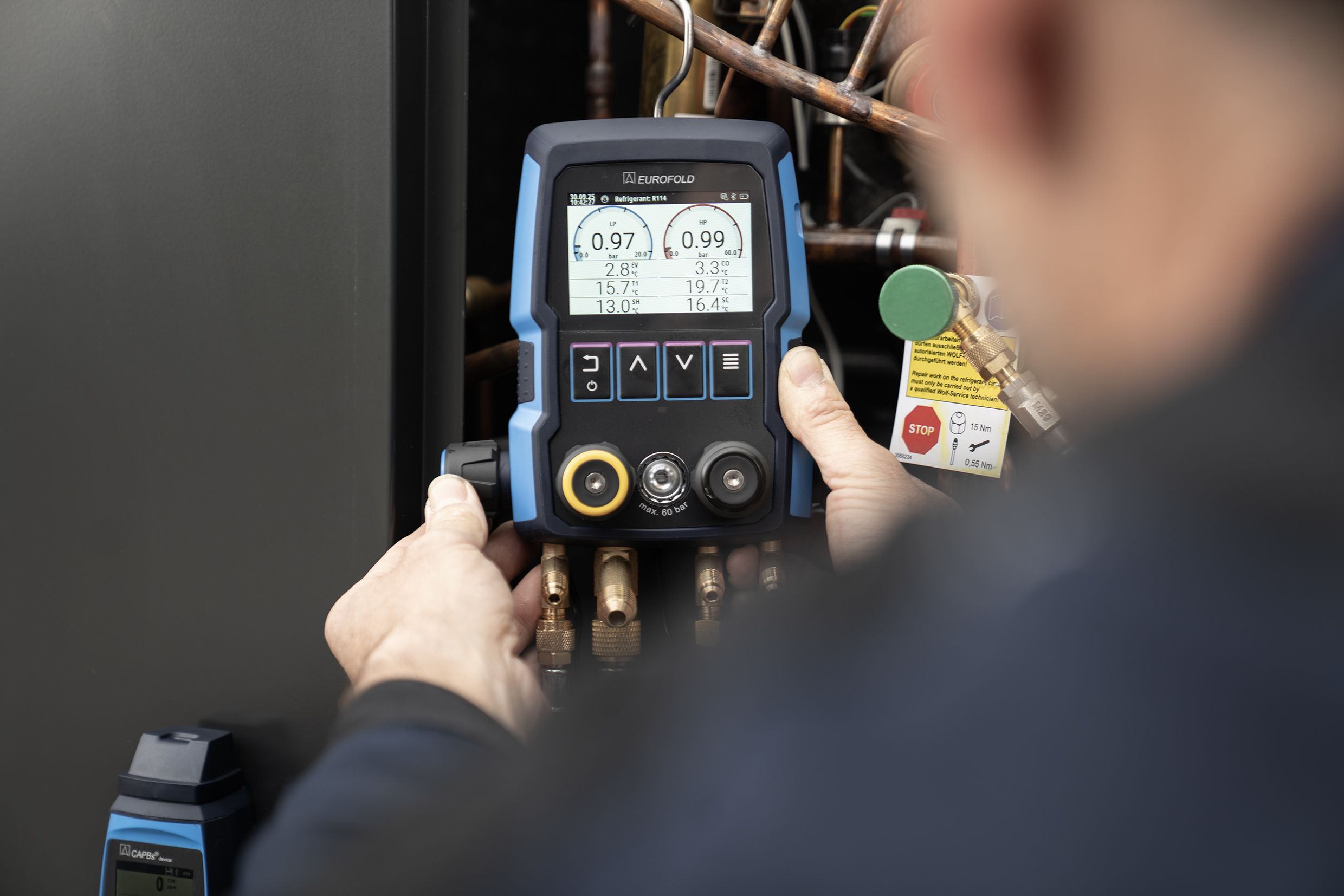

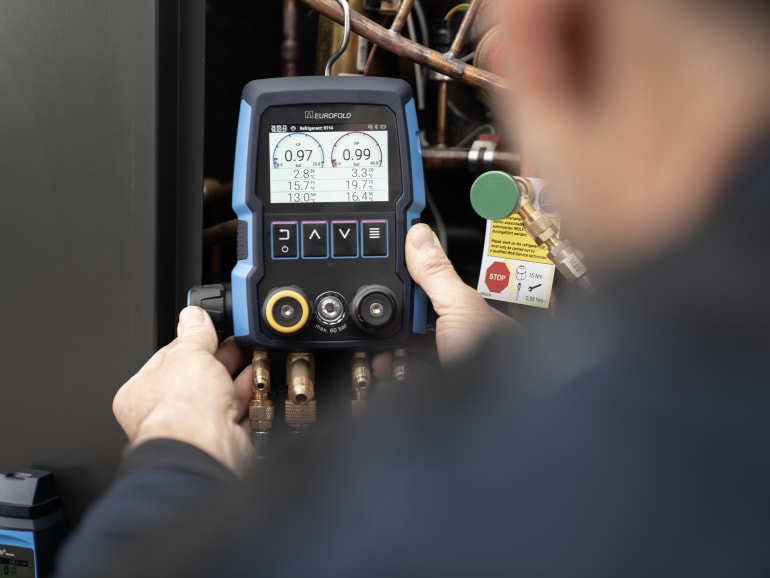

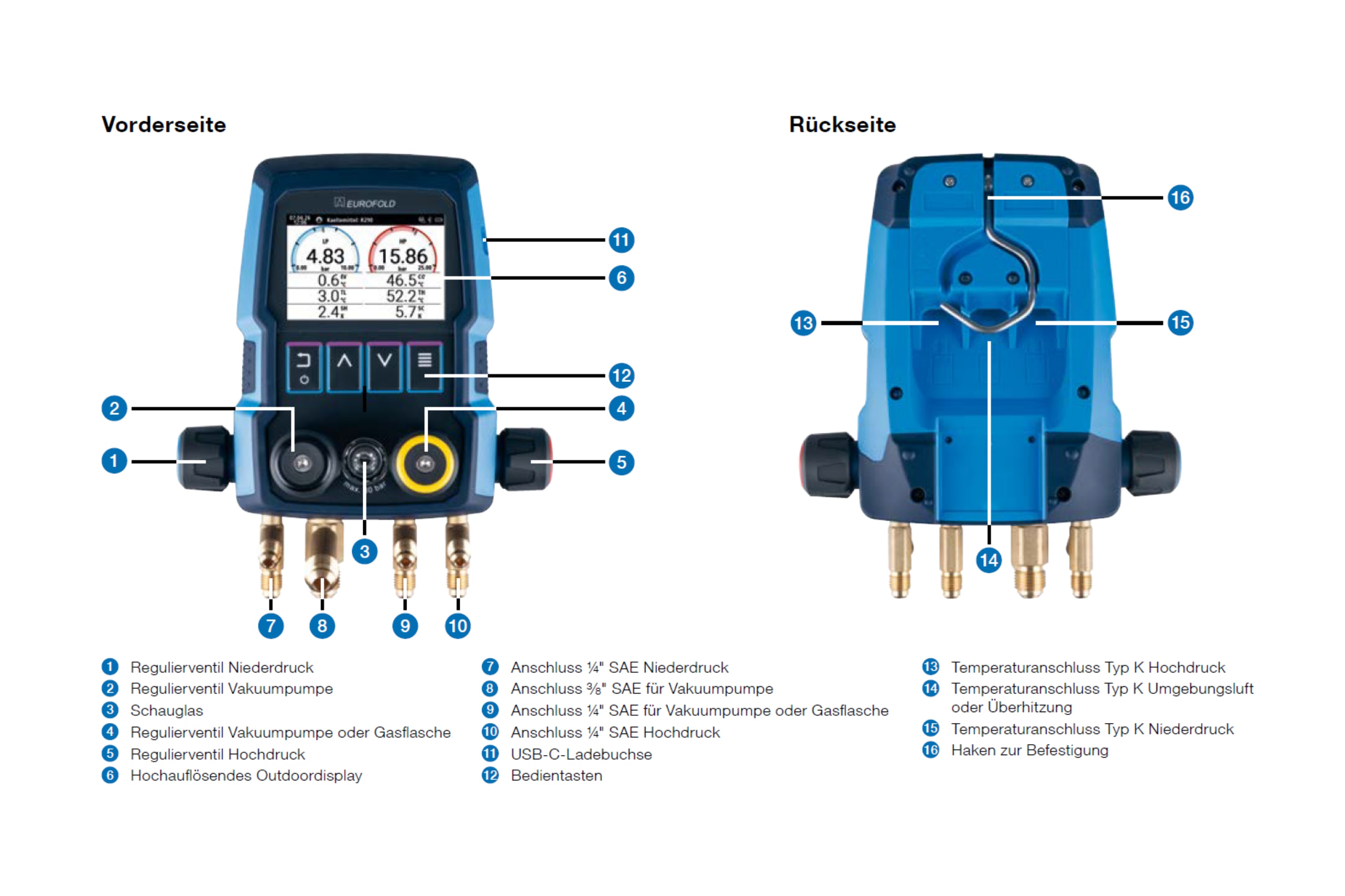

Kältemittel-Kompatibilität Für alle gängigen Kältemittel geeignet, inklusive A3 und A2L Schritt-für-Schritt-Anleitung Integrierte Schritt-für-Schritt-Anleitung für die sichere Durchführung der notwendigen Arbeiten am Kältekreislauf Überlastungsschutz Maximale Absicherung gegen Überlastung dank integriertem Vakuumsensor 4-Wege-Monteurhilfe 4-Wege-Monteurhilfe für eine mühelose Arbeitsweise ohne viel Umstecken Outdoortaugliches Display Outdoorgeeignetes TFT-Farbdisplay, auch bei heller Umgebung gut ablesbar Robustes IP54-Gehäuse Robustes IP-54-Gehäuse mit bestmöglichem Schutz vor Umwelteinflüssen Bluetooth Bluetooth 5.4 für eine zuverlässige Datenübertragung

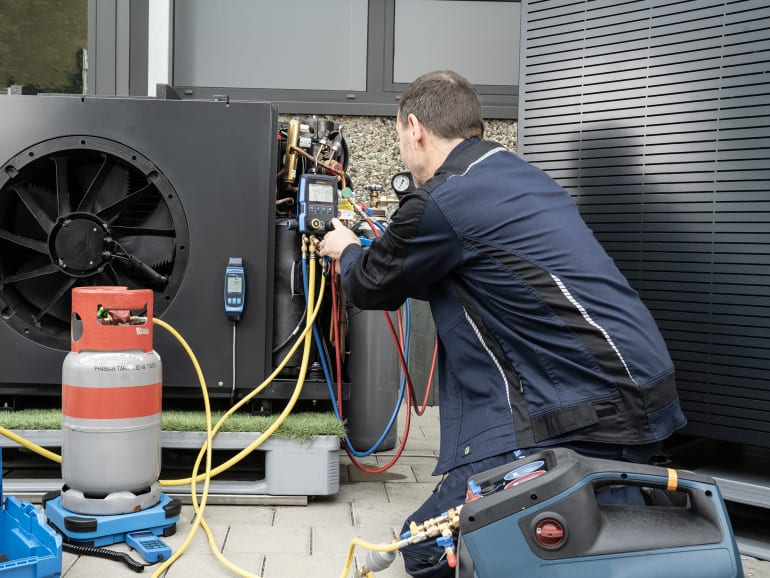

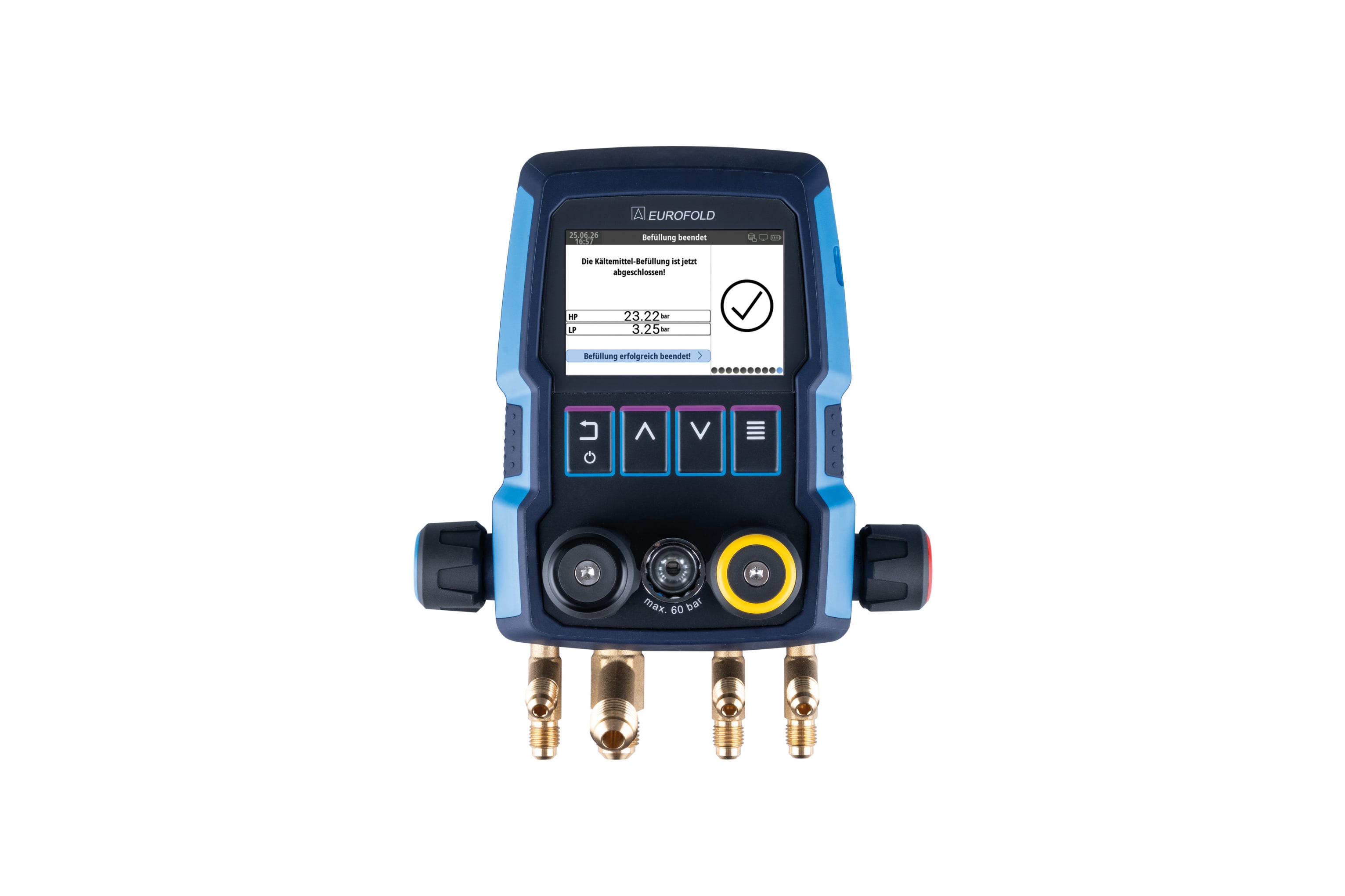

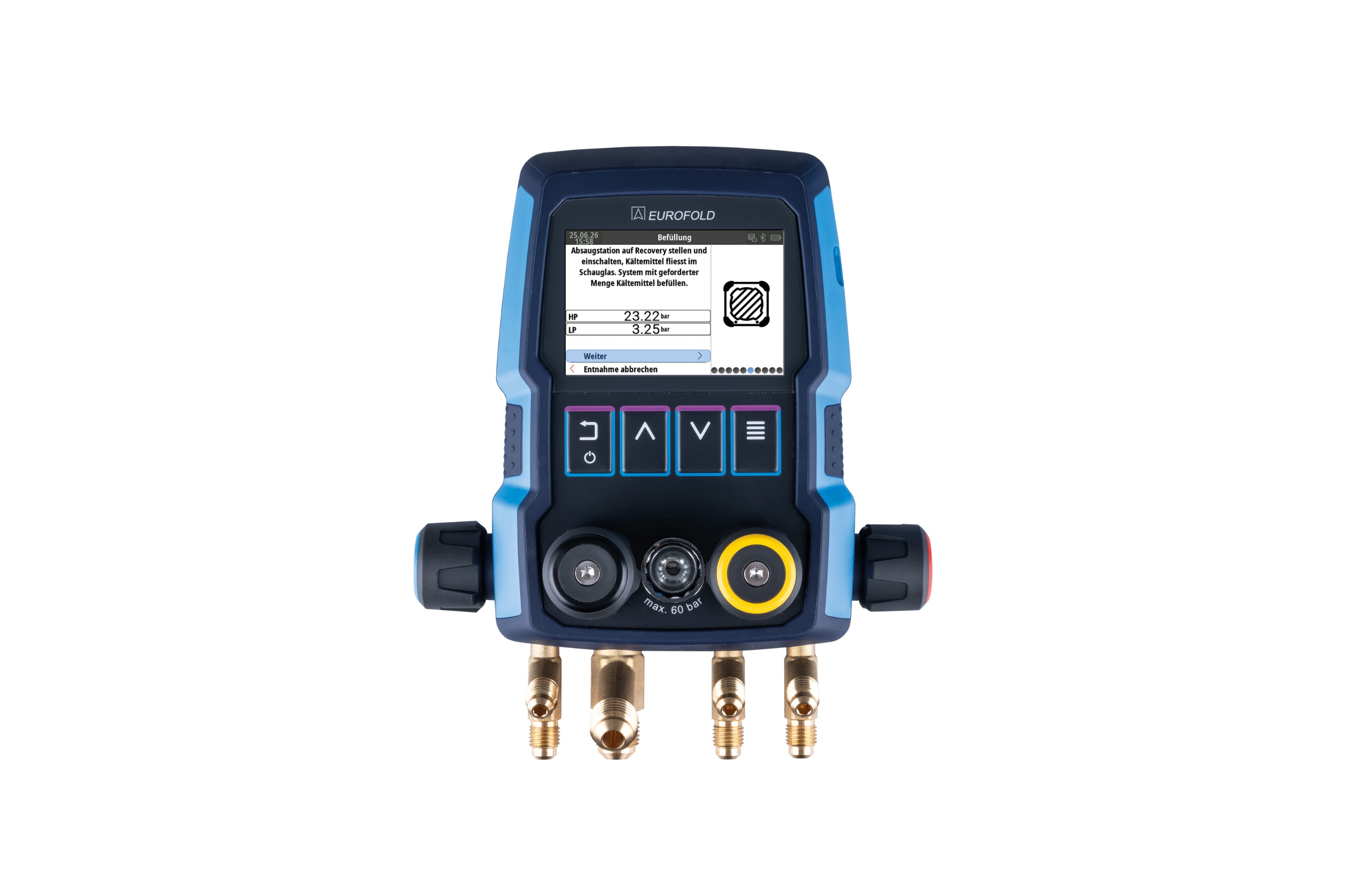

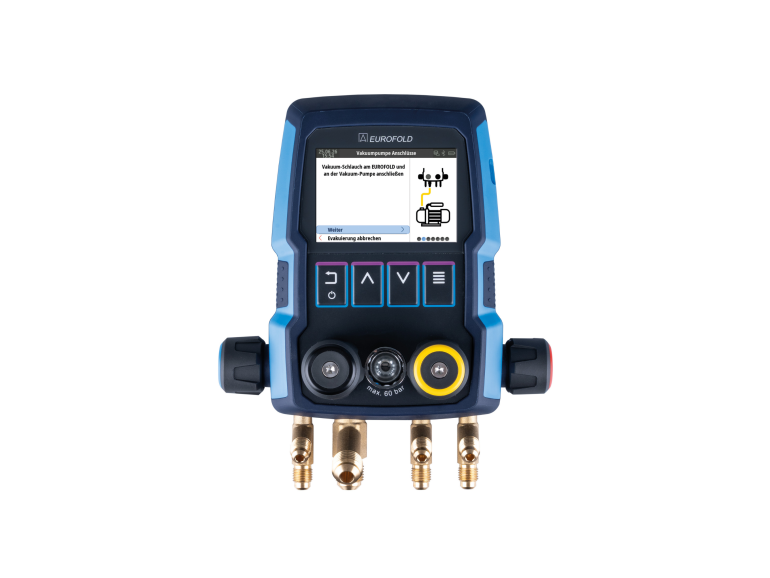

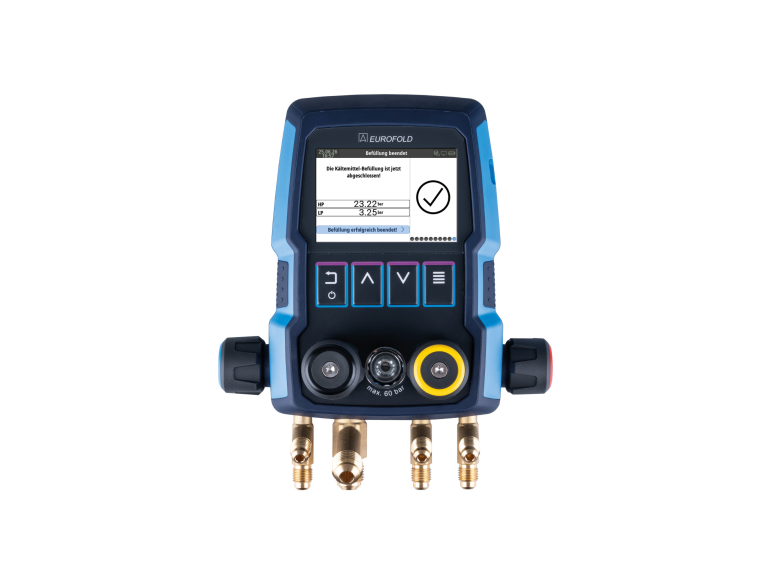

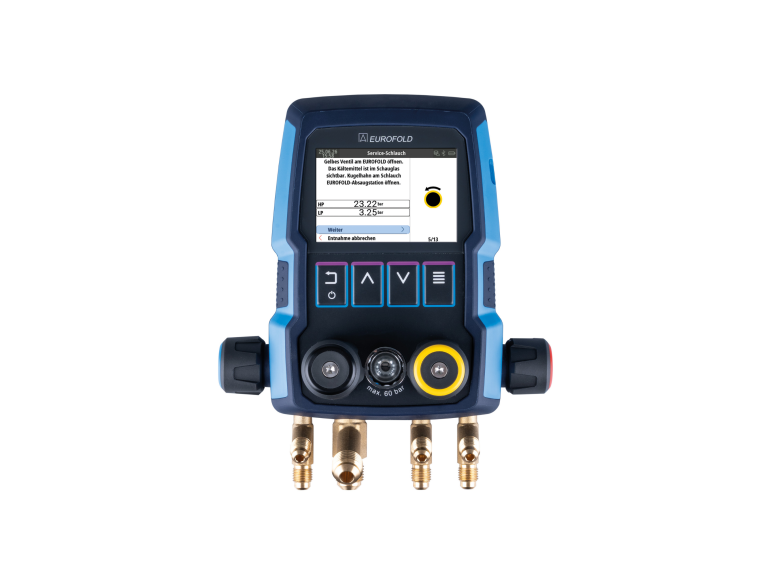

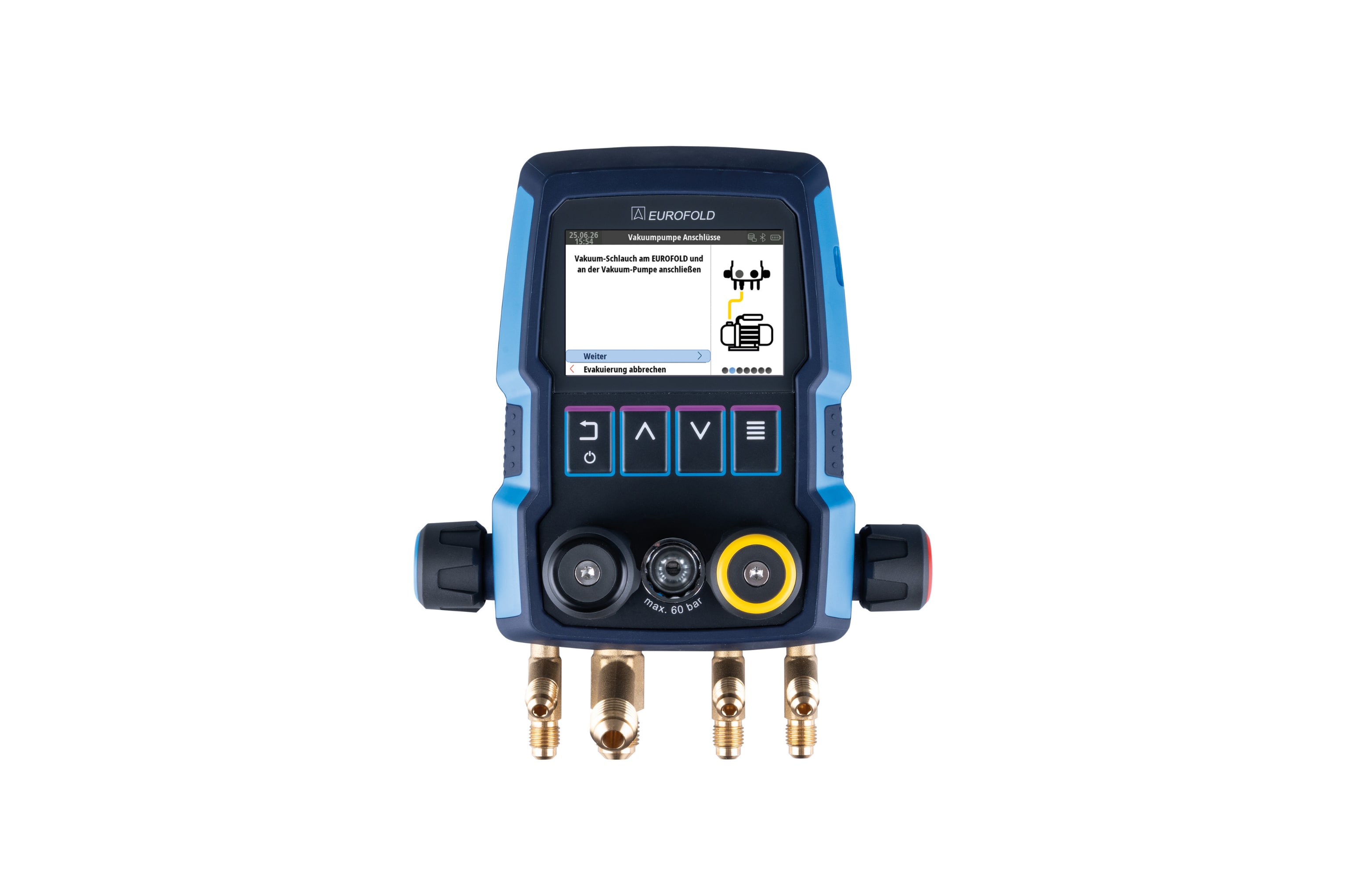

EUROFOLD®: Die Monteurhilfe für Wärmepumpen und Kältetechnik Ein entscheidender Vorteil der Monteurhilfe EUROFOLD® liegt in der denkbar einfachen und nutzerorientierten Handhabung: Vordefinierte, integrierte Wizards führen als digitale Assistenten Schritt für Schritt durch komplexe Messungen am Kältekreislauf. Dabei werden alle relevanten Werte wie Druck oder Temperatur systematisch abgefragt und dokumentiert. Auch die nötigen Voraussetzungen wie Verschlauchung oder bestimmte Prüfeinstellungen sind bedacht. So ist sichergestellt, dass alle Vorkehrungen erfüllt sind, keine wichtigen Prüfschritte übersehen werden und alle Messungen effizient und sicher erfolgen. Mögliche Fehler und gefährliche Situationen etwa durch ein Ausströmen des Kältemittels werden somit vermieden. Automatische Dokumentation EUROFOLD® zeigt klar verständlich, welche Messpunkte zu prüfen sind, gibt Hinweise zur korrekten Durchführung und unterstützt bei der Auswertung der Ergebnisse. Das neue Gerät stellt alle wichtigen Druck- und Temperaturwerte übersichtlich sowohl als tabellarische Werte als auch in grafischer Form dar. Ein weiterer Mehrwert für die Anwender: In Verbindung mit der kostenlosen App EuroSoft® connect werden die Messdaten automatisch in einem übersichtlichen PDF-Protokoll zusammengefasst und können mit Notizen, Fotos und Unterschrift ergänzt werden. Dies kann anschließend dem Anlagenbetreiber übergeben oder direkt geteilt werden. Entwickelt für die Praxis In die Entwicklung der Produktneuheit sind direkte Praxiserfahrungen und Anforderungen von SHK-Handwerkern und Kältetechnikern hinsichtlich der Ausstattung und Handhabung eingeflossen. Mit der umfassenden Ausstattung ist die Monteurhilfe EUROFOLD® auf gängige Anforderungen in der Kältetechnik und bei der Montage sowie auf die Wartung von Wärmepumpen ausgelegt.Dazu verfügt die Monteurhilfe über vier Verschraubungen und Ventile für den einfachen Anschluss an Anlage, Vakuumpumpe und Gasflasche – ohne viel Umstecken. Mit drei Temperatur-Anschlüssen (Typ K) können auch komplexe Kälteanlagen präzise gemessen und ausgewertet werden. Für das routinemäßige „Absniffen“ der gesamten Wärmepumpen- bzw. Kälteanlage mit allen Leitungen des Kältekreislaufs im Rahmen der vorgeschriebenen Dichtheitsprüfung (EU 2024/573) decken die AFRISO CAPBs® der GS-Serie zur Gasdetektion alle denkbaren Optionen ab: CAPBs® sens GS 15 ist für das Kältemittel R290 geeignet, CAPBs® sens GS 40 ist auf weitere gängige Medien wie FCKW, HFCKW, FKW, HFKW und HFO ausgelegt. Durchdachte Ausstattung bis ins Detail Bei der Ausstattung der Monteurhilfe wurde an jedes Detail gedacht. So gewährt der integrierte Vakuumsensor eine maximale Absicherung gegen Überlastung. Das outdoorgeeignete TFT-Farbdisplay 3,5" erlaubt mit seinem extraweiten Betrachtungswinkel eine einfache Ablesbarkeit unter wechselnden Arbeitsbedingungen, auch bei direkter Sonneneinstrahlung und Tageslicht. Die Geräteelektronik ist in einem langlebigen IP54-Gehäuse geschützt und wird von einem leistungsstarken Lithium-Ionen-Akku betrieben, der eine lange Betriebszeit von bis zu 32 Stunden aufweist und sich unkompliziert per USB-C-Anschluss wieder laden lässt. Die Monteurhilfe wird in einem robusten, stapelbaren Sortimo-Hartschalenkoffer ausgeliefert. Als Zubehör ist die passende Kältemittelwaage SC 100 erhältlich.
