Einbindung von Pufferspeichern

Pufferspeicher erfreuen sich großer Beliebtheit bei Wärmepumpenanwendungen. Die Gründe hierfür sind unterschiedlich: Zum einen wird Puffervolumen eingesetzt, um die Abtauenergie zu liefern, die eine Wärmepumpe benötigt, um sie von einer Eisschicht zu befreien. Zum anderen geht es darum, eine Mindestlaufzeit der Wärmepumpe zu erreichen, sodass schnelles Abschalten verhindert wird.

Bei größeren Pufferspeichern spielen Kostendruck und beengte Platzverhältnisse vor Ort eine Rolle bei der Entscheidung. Große Volumina liefern die schon benannten Vorteile, können aber zudem bei Abschaltzeiten die Versorgung des Wärmeverteilnetzes ohne Energieeintrag der Wärmepumpe kurz- bis mittelfristig übernehmen. In jedem Fall wird durch die thermische Speicherung von Energie die Systemeffizienz gesteigert.

Für größtmögliche Flexibilität auf der Baustelle – selbst Speicher ohne spezielle Wärmetauscher können damit als Pufferspeicher eingebunden werden. Je nach Wunsch kann der Puffer nur für die Wärmepumpe wie auch im Gesamtsystem eingebunden werden. Die Hydraulik wird übersichtlicher trotz der komplexen Funktionalität.

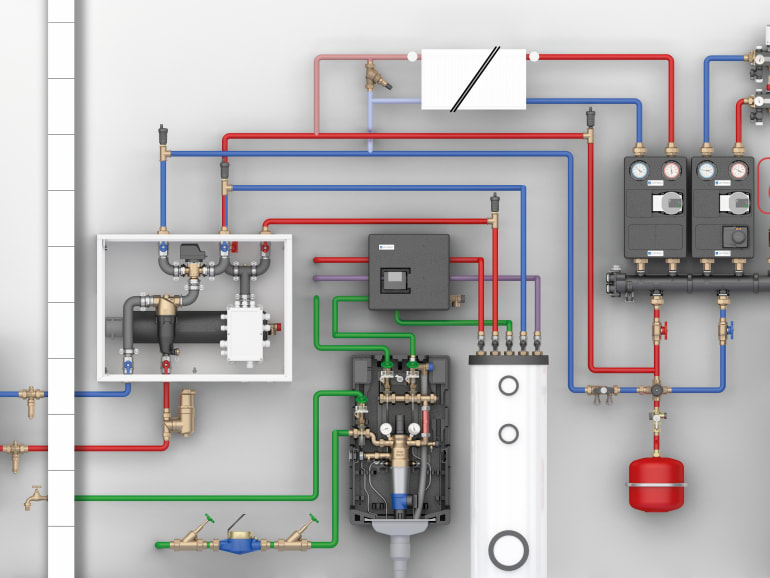

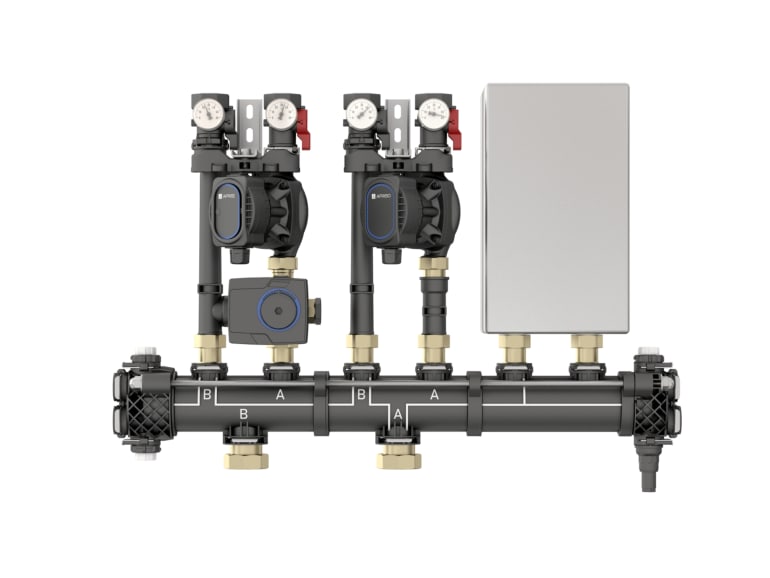

Was tun, wenn kein Platz für die Aufstellung von Pufferspeichern zur Verfügung steht, aber der Wärmepumpenhersteller ein Mindestanlagenvolumen und Mindestvolumenströme vorschreibt? Oft werden mit Erfindergeist und zweckentfremdeten Hilfsmitteln Speicherbehältnisse gebaut und verwendet. Das Überströmventil wird in den Heizkreislauf eingebunden, situationsbedingt auch im Technikraum – auch dann, wenn das Systemvolumen dadurch nicht mehr genutzt wird.

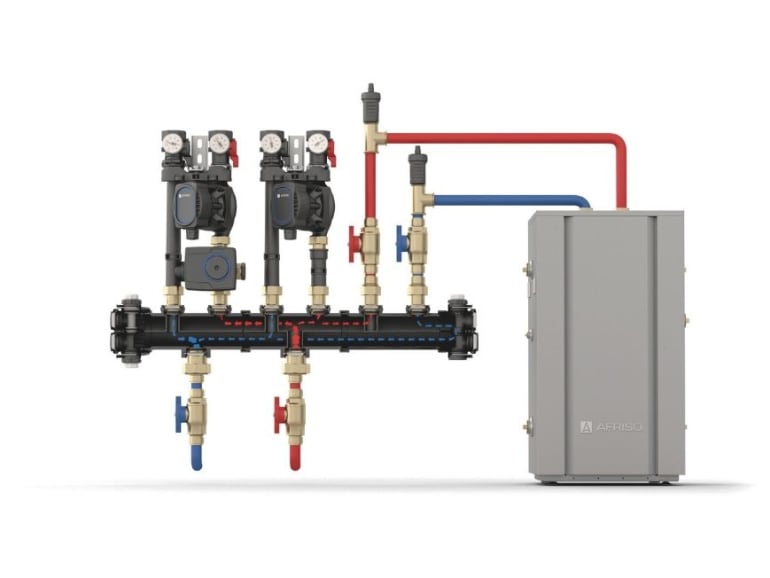

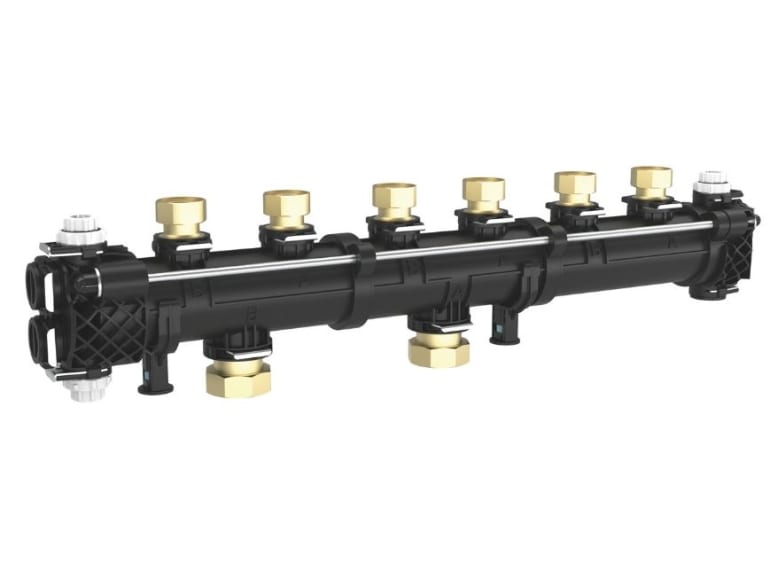

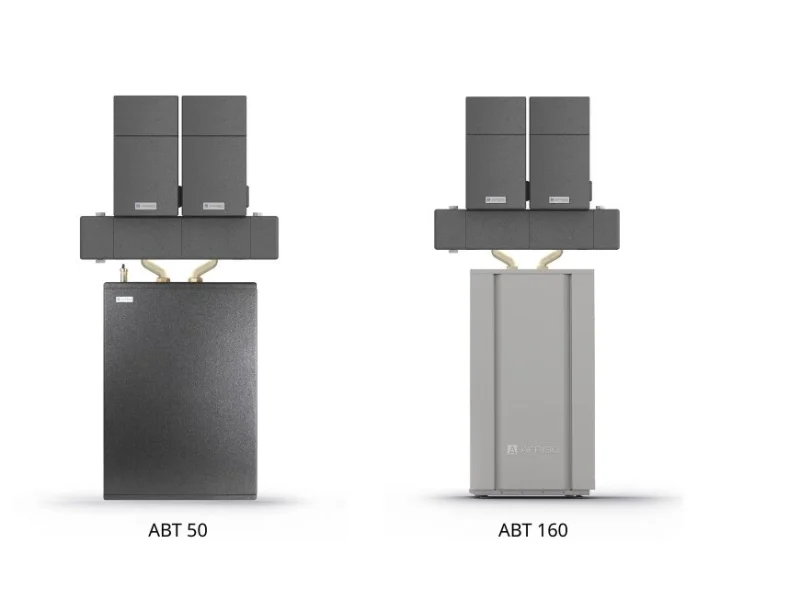

Um Fehlerquellen zu minimieren und die Herstellervorgaben zu erfüllen, kann in den Zonenverteiler HSM das Überströmventil direkt integriert und das Mindestvolumen über einen optionalen Mini- Pufferspeicher ABT 22 sichergestellt werden.

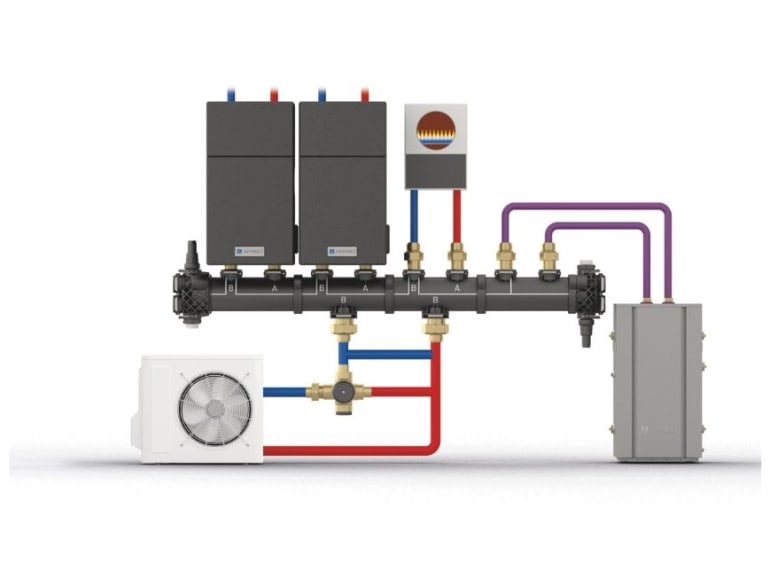

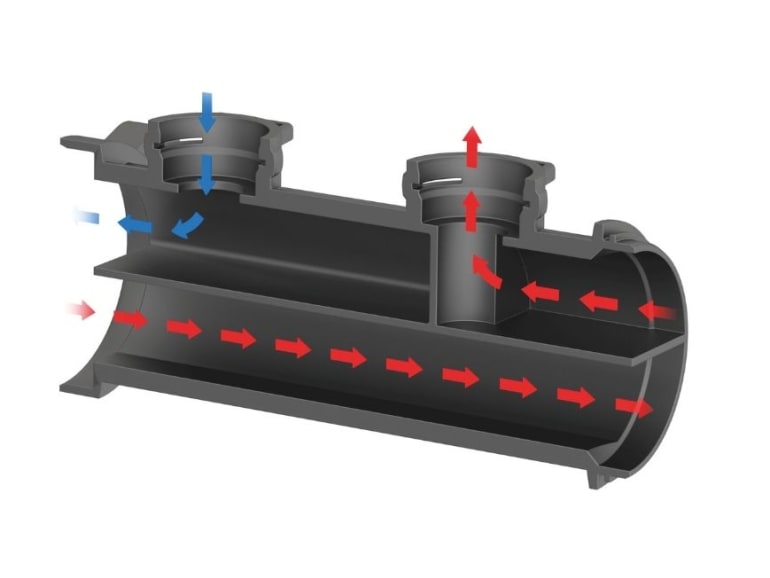

Mit dem Erweiterungssegment B kann ein Pufferspeicher so eingebunden werden, dass automatisch auch eine Überströmung berücksichtigt wird. Ob eingeschichtet oder entladen wird, bestimmen die Volumenströme der Wärmepumpe oder der Pumpengruppen zu den Heizkreisen. Der Primärkreislauf ist mittels hydraulischer Weichen funktion unabhängig vom Sekundärkreislauf gestaltet. Dadurch wird ein reibungsfreier Betrieb der Anlage besonders in der Renovierung ermöglicht. Wird die Wärme in den Heizkreisen benötigt, geht diese ohne Umwege direkt vom Wärmepumpen kreis über die Pumpen gruppen zu den Heizkreisen.
