Kugelhahn KH 01 H DFVFM mit Filter und Magnet

AFRISO Kugelhahn G3/4 IG mit Filter/Magnet, vernickelt 98730 98740 object_image_99382imagemain_de

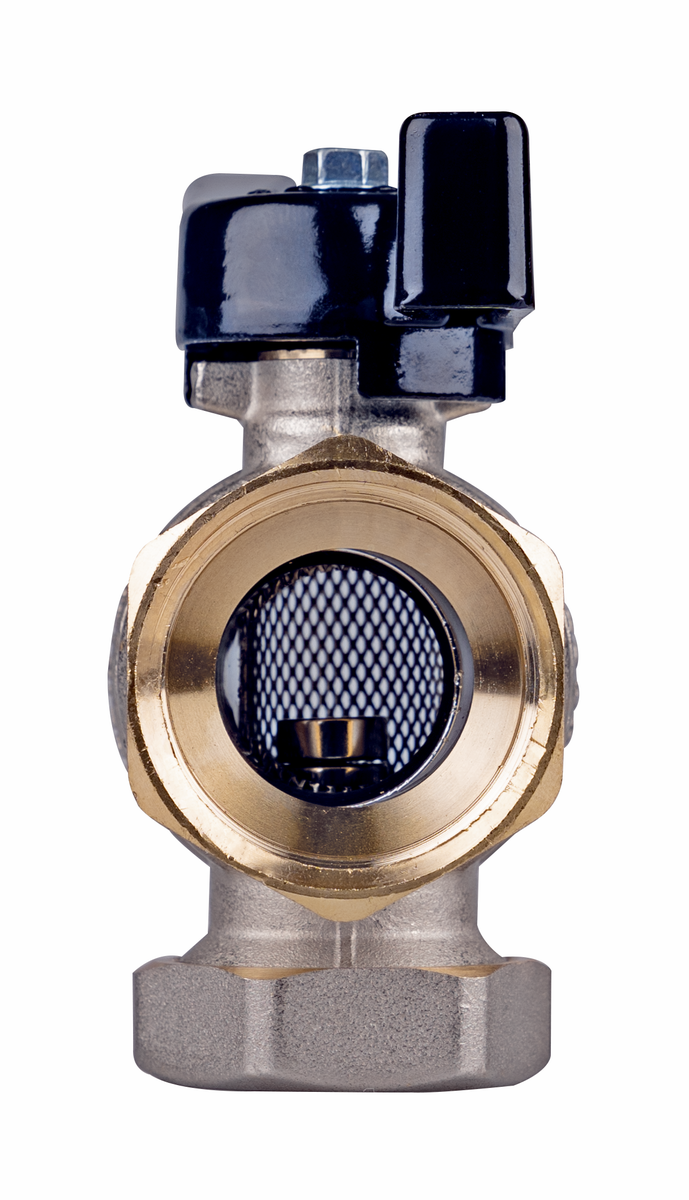

AFRISO Kugelhahn G3/4 IG mit Filter/Magnet, vernickelt VOR 98730 98740

AFRISO Kugelhahn G3/4 IG mit Filter/Magnet, vernickelt BEF 98730

AFRISO Kugelhahn G1 IG mit Filter/Magnet, vernickelt BEF 98740

Datenblatt Kugelhahn KH 01 H DFVFM mit Filter und Magnet

Benefits

Universell einsetzbares Absperrorgan für Heizungsanlagen
Integriertes Filtersieb und Magnet als Schmutzfänger
Einfache Reinigung
Vernickeltes Gehäuse

Anwendung

Ideal für alle Anwendungen in Heizungsanlagen bei denen eine zusätzliche Filterfunktion gegen Kalk, Rost, Schlamm oder andere Verschmutzungen erwünscht ist. Der Einbau von Absperrorganen in Heizungsanlagen ist für die spätere Wartung unerlässlich.

Ausführungen

	Art.-Nr.	Merken
Kugelhahn KH 01 H DFVFM G¾ IG mit Filter und Magnet vernickelt	40955
Kugelhahn KH 01 H DFVFM G1 IG mit Filter und Magnet vernickelt	40956

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format	Sprache	Download / Link
Datenblatt Kugelhahn KH 01 H DFVFM mit Filter und Magnet	Datenblatt	PDF

Beschreibung

Vernickelter Kugelhahn als Absperrorgan mit integriertem Filtersieb und starken Magneten. Die Reinigung ist ohne zeitaufwendiges Drucklosmachen und Ablassen der Anlage möglich. Zum Reinigen wird der Kugelhahn einfach geschlossen, nun erfolgt die Reinigung des Filtersiebes und des Magneten durch Entfernen der Verschlusskappe an der Unterseite.

Technische Daten

Anschluss

G¾ IG
G1 IG

Gehäuse

Messing, vernickelt

Filter

Werkstoff:

Edelstahl

Maschenweite:

0,6 mm

Betriebsdruck

16 bar (PN 16)

Temperatureinsatzbereich

-20/+90 °C (kurzzeitig 120 °C)

Magnet

1,2 T

Einbaulage

Vorzugsweise senkrecht

Kvs

40955:

2,8 m³/h

40956:

5,9 m³/h

Optionen

Andere Nenngrößen
Anderer Griff (Farbe/Form)
Andere Anschlussgewinde

Technische Zeichnungen

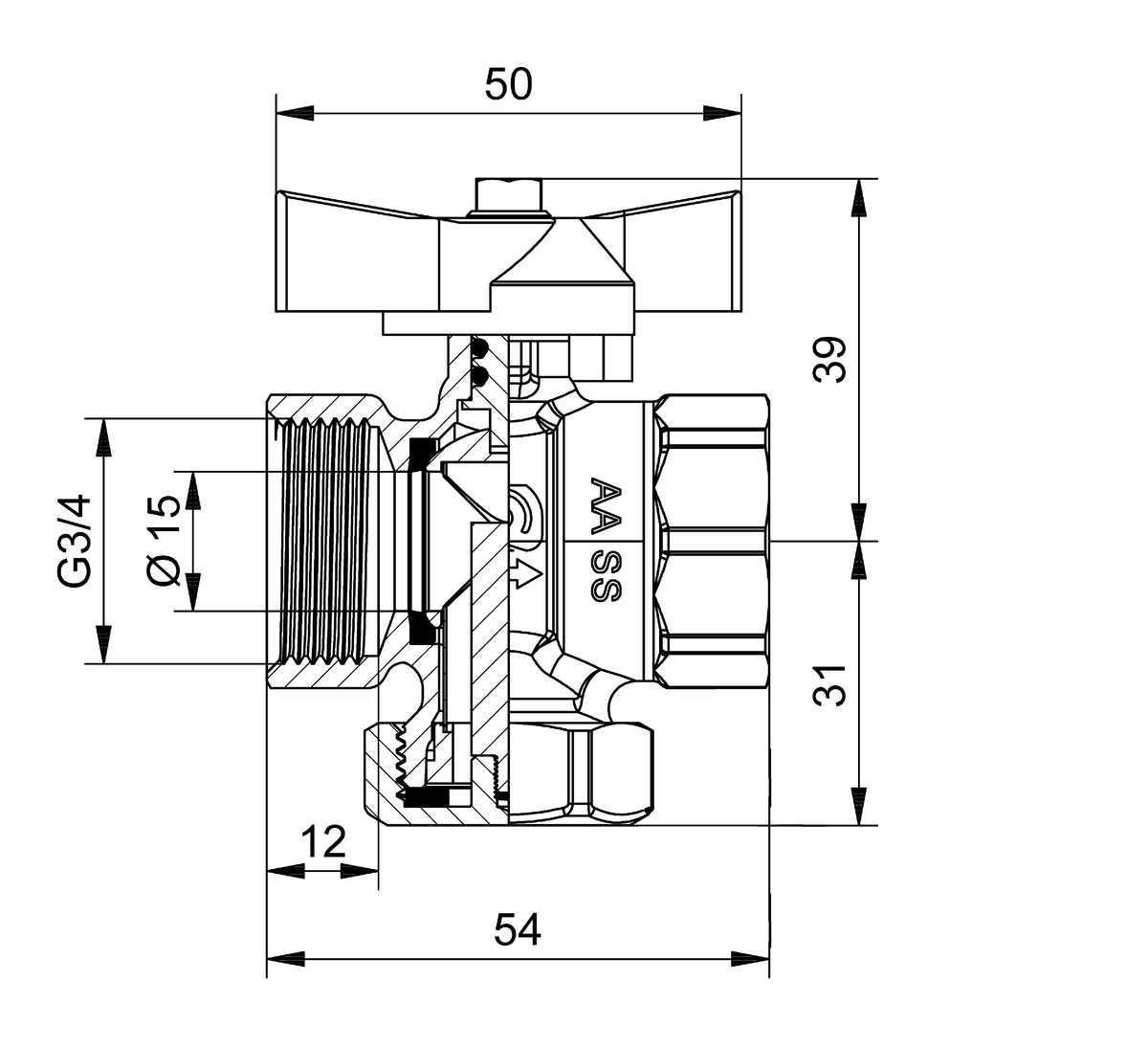

Kugelhahn G¾ IG mit Filter/Magnet

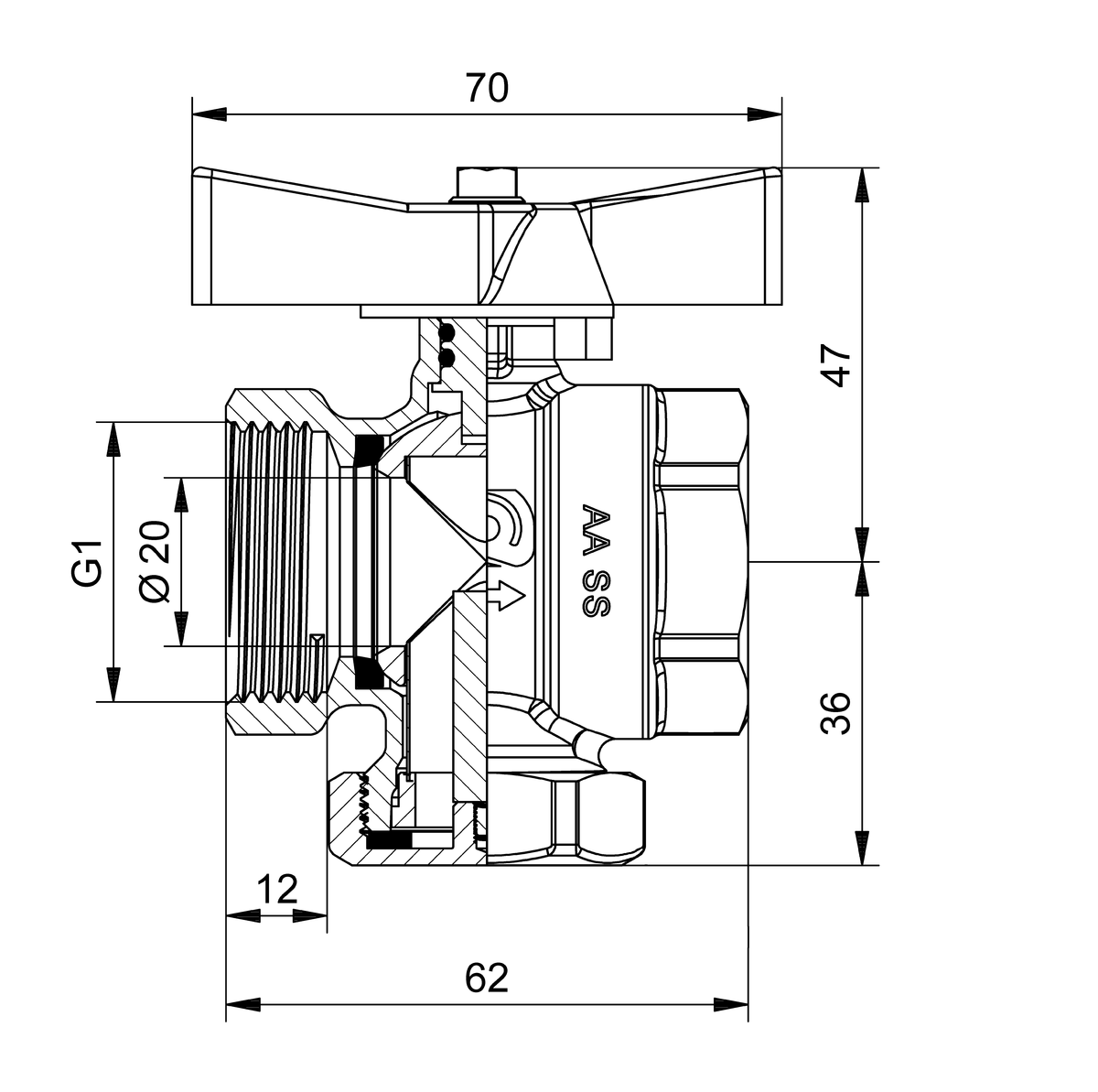

Kugelhahn G1 IG mit Filter/Magnet
