Data sheet combined thermometer/pressure gauge TM
AFRISO Data sheet combined thermometer/pressure gauge TM

Versions

Housing ⌀ Housing Mounting position Adapter Range Type Part no. Remember
Pressure Temperature
63 mm Sheet steel, black Centre back 0/4 bar 20/120 °C TM63 D211 63346
63 mm Sheet steel, black Centre back 0/4 bar 20/120 °C TM63 D211 63318
80 mm Plastic Centre back 0/4 bar 20/120 °C TM80 D111 63317
80 mm Sheet steel, black Centre back 0/4 bar 20/120 °C TM80 D211 63348
80 mm Sheet steel, black Centre back 0/4 bar 20/120 °C TM80 D211 63341
80 mm Sheet steel, black Centre back 0/6 bar 20/120 °C TM80 D211 63342
80 mm Sheet steel, black Centre back 0/10 bar 20/120 °C TM80 D211 63343
80 mm Sheet steel, black Bottom 0/4 bar 20/120 °C TM80 D201 63337
80 mm Sheet steel, black Bottom 0/6 bar 20/120 °C TM80 D201 63338
80 mm Sheet steel, black Bottom 0/10 bar 20/120 °C TM80 D201 63339

Blue part no. = in-stock items

Description Format Language Download / Link
Data sheet combined thermometer/pressure gauge TM Data sheet PDF
AFRISO Data sheet combined thermometer/pressure gauge TM
Mounting of pressure gauge Operating instructions PDF
AFRISO Mounting of pressure gauge
Bourdon tube pressure gauges, capsule pressure gauges, diaphragm pressure gauges RF...Ex, KP...Ex, PF...Ex Operating instructions PDF
AFRISO Bourdon tube pressure gauges, capsule pressure gauges, diaphragm pressure gauges RF...Ex, KP...Ex, PF...Ex
Bourdon tube pressure gauges, capsule pressure gauges, diaphragm pressure gauges, spring diaphragm pressure gauge for differential pressure Operating instructions PDF
AFRISO Bourdon tube pressure gauges, capsule pressure gauges, diaphragm pressure gauges, spring diaphragm pressure gauge for differential pressure
STP file (3D) TM80_D211_63341 CAD file STP AFRISO STP file (3D) TM80_D211_63341
STP file (3D) TM80_D211_63341_MIT_MONTIERTEN_MONTAGEVENTIL CAD file STP AFRISO STP file (3D) TM80_D211_63341_MIT_MONTIERTEN_MONTAGEVENTIL
The combined thermometer/pressure gauge / thermo-hydrometer consists of a Bourdon tube measuring system for pressure measurement and a bimetal measuring system for simultaneous temperature measurement. Both values are measured and displayed by a single gauge. A self-closing mounting valve enable easy replacement of the measuring instrument without requiring the system to be drained. An optional M18 x 1 to G¼ adapter is available if the combined thermometer/pressure gauge has to be mounted into an existing thermowell with M18 x 1 female thread.
Type
D1, D2
Nominal size
63 – 80
Accuracy class
Pressure gauges:
2,5 (EN 837-1/6)
Range
Pressure:
0/4 bar
0/6 bar
0/10 bar
Temperature:
20/120 °C
Application area
Pressure
Static load:
¾ x full scale value
Dynamic load:
⅔ x full scale value
Short-term:
Full scale value
Temperature:
Full scale value
Operating temperature range
Medium:
Max. 120 °C
Ambient:
-20/+60 °C
Temperature performance
Pressure:
Indication error when the temperature of the measuring system deviates from the normal temperature of 20 °C:
at rising temperature approx. ± 0.4 %/10 K
falling temperature approx. ± 0.4 %/10 K
of full scale value
Degree of protection
IP 32 (EN 60529)

Standard design

Connection
Brass, centre back or bottom
G¼B with mounting valve G¼ to R½, Adapter G¼ to M 18 x 1
G¼B with mounting valve G¼ to R½
Measuring element
Pressure:
Bourdon tube, Copper alloy
Temperature:
Bimetal spiral
Dial
Plastic, white
Scaling black with red/blue circular arcs
Pointer
Pressure:
Plastic, black
Temperature:
Plastic, Red
Housing
D1:
Plastic
D2:
Sheet steel, black
Window
Plastic, clipped in with adjustable red mark

Options

  • Adapter M 18 x 1 to G¼
  • Special scales
  • Other process connections
Mounting valve and adapter
Mounting valve and adapter
AFRISO
Dimensions (in mm)
  1. Pipe thread
  2. O ring (NBR)

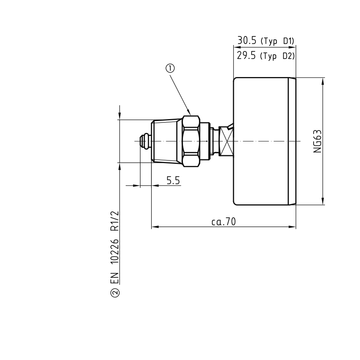

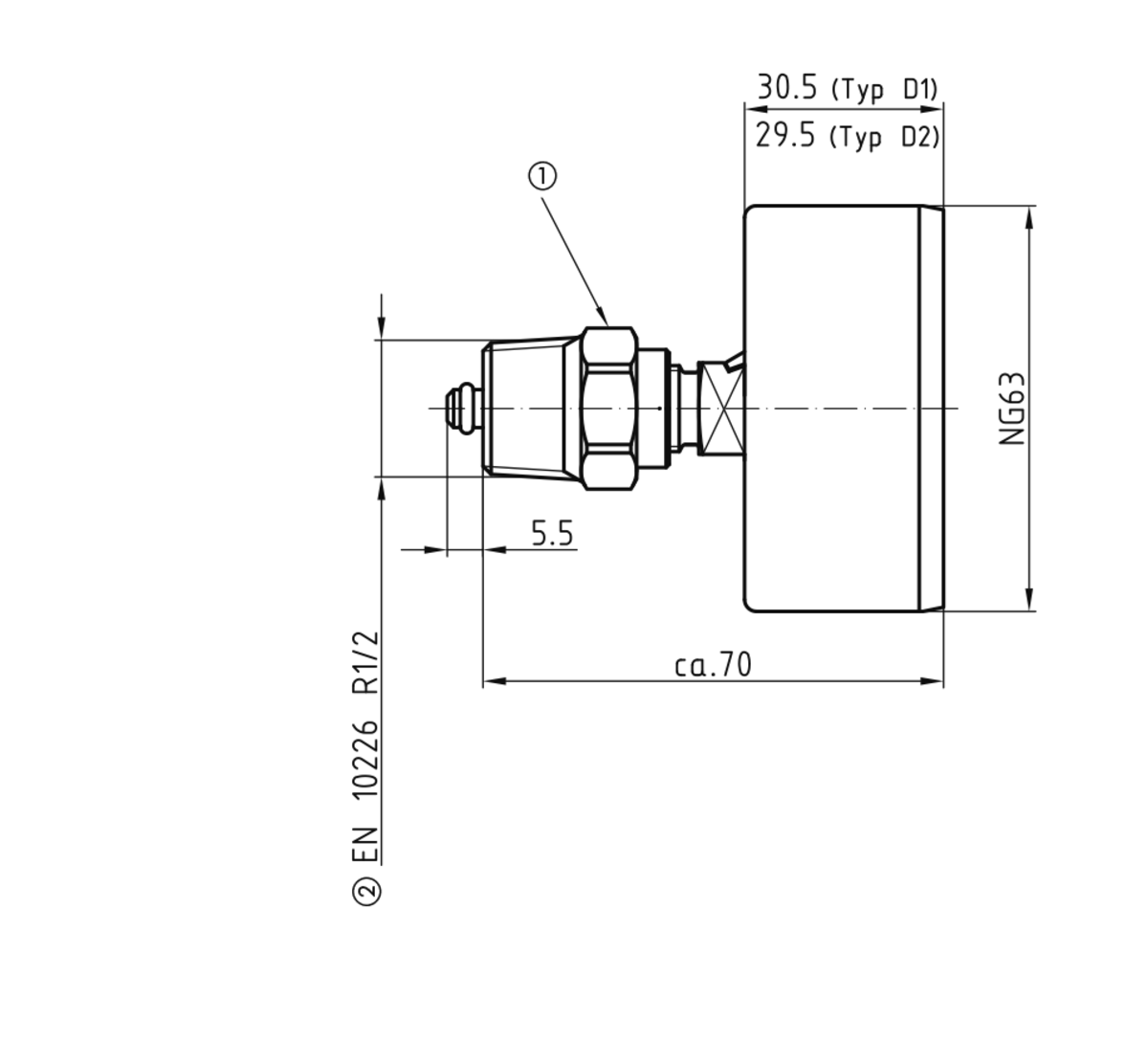

TM 63 ax with mounting valve
TM 63 ax with mounting valve
AFRISO
Dimensions (in mm)
  1. Mounting valve
  2. Pipe thread
TM 63 ax
TM 63 ax
AFRISO
Dimensions (in mm)
  1. PTFE sealing ring
TM 80 ax
TM 80 ax
AFRISO
Dimensions (in mm)
  1. PTFE sealing ring

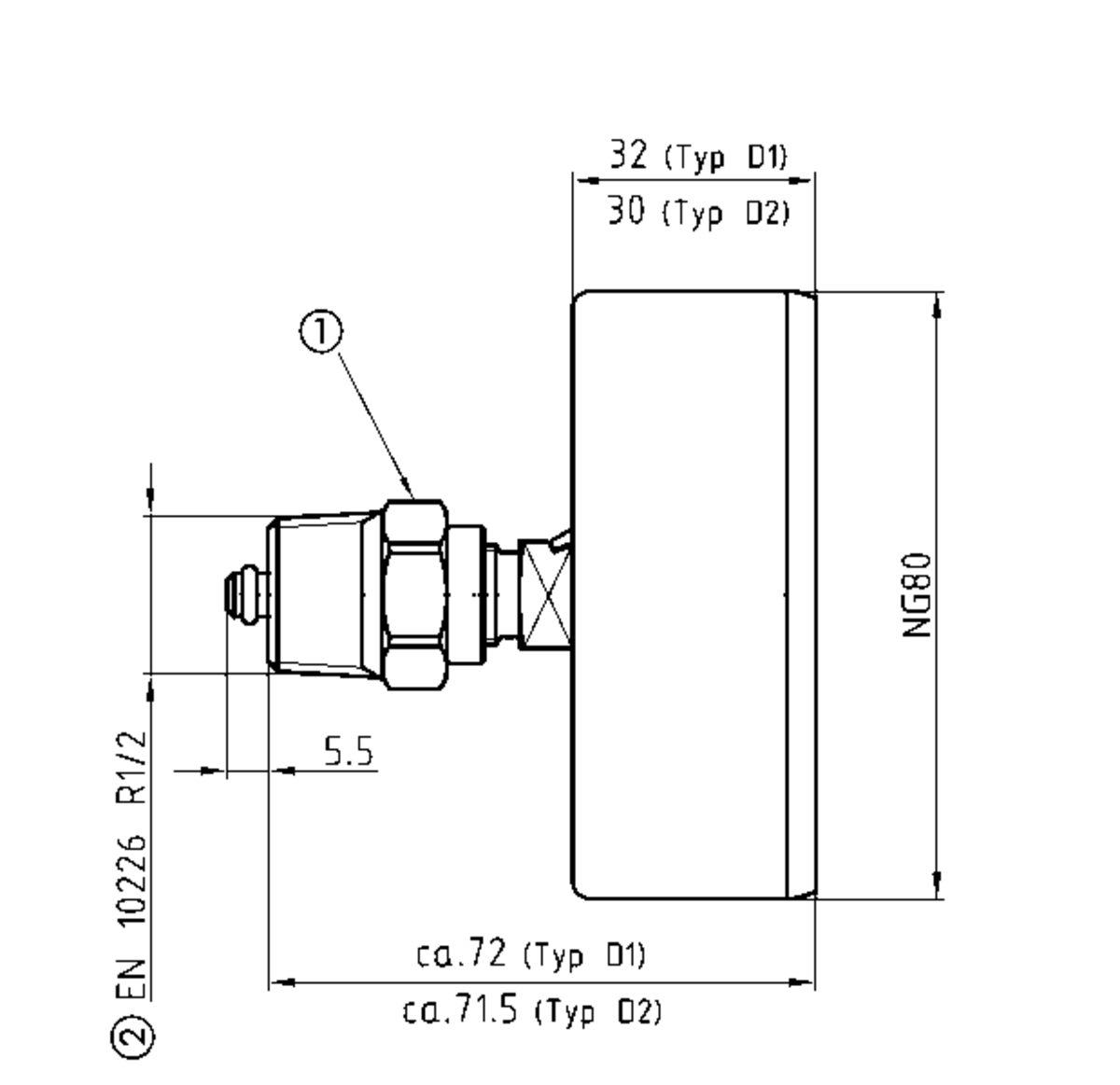

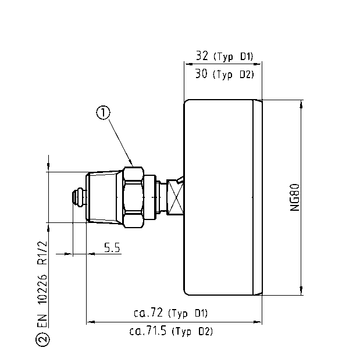

TM 80 ax with mounting valve
TM 80 ax with mounting valve
AFRISO
Dimensions (in mm)
  1. Mounting valve
  2. Pipe thread
TM 80 rad
TM 80 rad
AFRISO
Dimensions (in mm)
  1. PTFE sealing ring
