Anlegethermometer ATh

Afriso Anlegethermometer ATh
Afriso Anlegethermometer ATh
Afriso Anlegethermometer ATh
Datenblatt Anlegethermometer ATh
Afriso Datenblatt Anlegethermometer ATh

Ausführungen

Gehäuse-⌀ Anschluss Anzeigebereich Ziffern Typ Art.-Nr. Merken
63 mm Universalschelle für Rohre ⅜" bis 1½" 0/120 °C Schwarz ATh 63 S 63820
63 mm Wärmeleitblech mit Befestigungsfeder für Rohre ⅜" bis 1½" 0/60 °C Schwarz ATh 63 F 63826
63 mm Wärmeleitblech mit Befestigungsfeder für Rohre ⅜" bis 1½" 0/120 °C Schwarz ATh 63 F 63822
63 mm Wärmeleitblech mit Befestigungsfeder für Rohre ⅜" bis 1½" -20/+40 °C Schwarz ATh 63 F 64339
80 mm Wärmeleitblech mit Befestigungsfeder für Rohre ⅜" bis 1½" 0/60 °C Schwarz ATh 80 F 63943
80 mm Wärmeleitblech mit Befestigungsfeder für Rohre ⅜" bis 1½" 0/120 °C Schwarz ATh 80 F 63821
63 mm 2 x Haftmagnet ⌀ 20 mm 0/60 °C Schwarz ATh 63 M 63650
63 mm 2 x Haftmagnet ⌀ 20 mm 0/120 °C Schwarz ATh 63 M 63651
80 mm 2 x Haftmagnet ⌀ 20 mm 0/60 °C Schwarz ATh 80 M 63652
80 mm 2 x Haftmagnet ⌀ 20 mm 0/120 °C Schwarz ATh 80 M 63653

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Anlegethermometer ATh Datenblatt PDF
Afriso Datenblatt Anlegethermometer ATh
Nenngröße
63 – 80
Messelement
Bimetallspirale
Genauigkeitsklasse
2 (EN 13190)
Anzeigebereiche °C
-20/+40, 0/60, 0/120
Verwendungsbereich
Skalenendwert

Standardausführung

Anschluss
ATh ⌀ S:
Universalschelle, für Rohre ⅜" bis 1½"
ATh ⌀ F:
Wärmeleitblech mit Befestigungsfeder, für Rohre ⅜" bis 1½"
ATh ⌀ M:
2 x Haftmagnet ⌀ 20 mm
Anschlusslage
Axial
Zifferblatt
Kunststoff, weiß
Skalierung:
Schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
ATh ⌀ S:
Stahlblech, verzinkt
ATh ⌀ F:
Stahlblech, verzinkt
ATh ⌀ M:
Kunststoff, schwarz
Übersteckring
Stahlblech, vernickelt
Sichtscheibe
Kunststoff

Optionen

  • Andere Anzeigebereiche
  • Kunststoffgehäuse
Anschluss axial, mit Universalschelle für Rohre ⅜" bis 1½"
Anschluss axial, mit Universalschelle für Rohre ⅜" bis 1½"
Afriso
Maße (mm):
NG D b3
63 63 15
Anschluss axial, mit Befestigungsfedern
Anschluss axial, mit Befestigungsfedern
Afriso
Maße (mm):
NG D b3
63 63 15
80 80 15

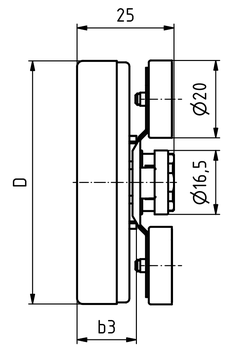

Anschluss axial, mit Haftmagneten
Anschluss axial, mit Haftmagneten
Afriso
Maße (mm):
NG D b3
63 63 15
80 80 15
