Bimetall-Thermometer BiTh K mit Messing-Schutzrohr

Afriso Bimetall-Thermometer BiTh K mit Messing-Schutzrohr
Afriso Bimetall-Thermometer BiTh K mit Messing-Schutzrohr
Afriso Bimetall-Thermometer BiTh K mit Messing-Schutzrohr
Datenblatt Bimetall-Thermometer BiTh K mit Messing-Schutzrohr
Afriso Datenblatt Bimetall-Thermometer BiTh K mit Messing-Schutzrohr

Ausführungen

Gehäuse-⌀ Anschluss Anschlusslage Anzeigebereich Schaftlänge Typ Art.-Nr. Merken
63 mm Schutzrohr Axial -20/+60 °C 40 mm BiTh 63 K 63763
63 mm Schutzrohr Axial -20/+60 °C 63 mm BiTh 63 K 63769
63 mm Schutzrohr Axial -20/+60 °C 100 mm BiTh 63 K 63770
63 mm Schutzrohr Axial -20/+60 °C 150 mm BiTh 63 K 63771
63 mm Schutzrohr Axial 0/60 °C 40 mm BiTh 63 K 63760
63 mm Schutzrohr Axial 0/60 °C 63 mm BiTh 63 K 63761
63 mm Schutzrohr Axial 0/60 °C 100 mm BiTh 63 K 63762
63 mm Schutzrohr Axial 0/60 °C 150 mm BiTh 63 K 63764
63 mm Schutzrohr Axial 0/120 °C 40 mm BiTh 63 K 63704
63 mm Schutzrohr Axial 0/120 °C 40 mm BiTh 63 K 63702
63 mm Schutzrohr Axial 0/120 °C 63 mm BiTh 63 K 63710
63 mm Schutzrohr Axial 0/120 °C 100 mm BiTh 63 K 63711
63 mm Schutzrohr Axial 0/120 °C 150 mm BiTh 63 K 63714

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Anschlusslage Anzeigebereich Schaftlänge Typ Art.-Nr. Merken
80 mm Schutzrohr Axial -20/+60 °C 40 mm BiTh 80 K 63776
80 mm Schutzrohr Axial -20/+60 °C 63 mm BiTh 80 K 63777
80 mm Schutzrohr Axial -20/+60 °C 100 mm BiTh 80 K 63778
80 mm Schutzrohr Axial -20/+60 °C 150 mm BiTh 80 K 63779
80 mm Schutzrohr Axial 0/60 °C 40 mm BiTh 80 K 63765
80 mm Schutzrohr Axial 0/60 °C 63 mm BiTh 80 K 63766
80 mm Schutzrohr Axial 0/60 °C 100 mm BiTh 80 K 63767
80 mm Schutzrohr Axial 0/60 °C 150 mm BiTh 80 K 63768
80 mm Schutzrohr Axial 0/120 °C 40 mm BiTh 80 K 63708
80 mm Schutzrohr Axial 0/120 °C 40 mm BiTh 80 K 63706
80 mm Schutzrohr Axial 0/120 °C 63 mm BiTh 80 K 63715
80 mm Schutzrohr Axial 0/120 °C 100 mm BiTh 80 K 63716
80 mm Schutzrohr Axial 0/120 °C 150 mm BiTh 80 K 63717

Blaue Art.-Nr. = Lagerware

Gehäuse-⌀ Anschluss Anschlusslage Anzeigebereich Schaftlänge Typ Art.-Nr. Merken
100 mm Schutzrohr Axial -20/+60 °C 40 mm BiTh 100 K 63676
100 mm Schutzrohr Axial -20/+60 °C 63 mm BiTh 100 K 63677
100 mm Schutzrohr Axial -20/+60 °C 100 mm BiTh 100 K 63678
100 mm Schutzrohr Axial -20/+60 °C 150 mm BiTh 100 K 63679
100 mm Schutzrohr Axial 0/60 °C 40 mm BiTh 100 K 63698
100 mm Schutzrohr Axial 0/60 °C 63 mm BiTh 100 K 63699
100 mm Schutzrohr Axial 0/60 °C 100 mm BiTh 100 K 63700
100 mm Schutzrohr Axial 0/60 °C 150 mm BiTh 100 K 63701
100 mm Schutzrohr Axial 0/120 °C 40 mm BiTh 100 K 63684
100 mm Schutzrohr Axial 0/120 °C 40 mm BiTh 100 K 63997
100 mm Schutzrohr Axial 0/120 °C 63 mm BiTh 100 K 63695
100 mm Schutzrohr Axial 0/120 °C 100 mm BiTh 100 K 63696
100 mm Schutzrohr Axial 0/120 °C 150 mm BiTh 100 K 63697
100 mm Schutzrohr Axial 0/120 °C 200 mm BiTh 100 K 63671

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Bimetall-Thermometer BiTh K mit Messing-Schutzrohr Datenblatt PDF
Afriso Datenblatt Bimetall-Thermometer BiTh K mit Messing-Schutzrohr
Thermometer mit Easy-Fix-System Betriebsanleitung PDF
Afriso Thermometer mit Easy-Fix-System
Nenngröße
63 – 80 – 100
Messelement
Bimetallwendel
Genauigkeitsklasse
2 (EN 13190)
Anzeigebereiche °C
-20/+60, 0/60, 0/120
Verwendungsbereich
Skalenendwert
Betriebsdruck am Schutzrohr
Max. 6 bar

Standardausführung

Anschluss
Tauchrohr:
Messing oder Aluminium, ∅ 9 mm
Schutzrohr:
G½B, Messing, ∅ 12 mm, abnehmbar
Schaftlänge 40 mm wahlweise Gewinde selbstdichtend mit PTFE-Dichtring
Anschlusslage
Axial
Zifferblatt
Kunststoff, weiß
Skalierung:
Schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
ABS, schwarz
Sichtscheibe
Kunststoff, eingeclipst

Optionen

  • Nenngröße 63 (axial exzentrisch)

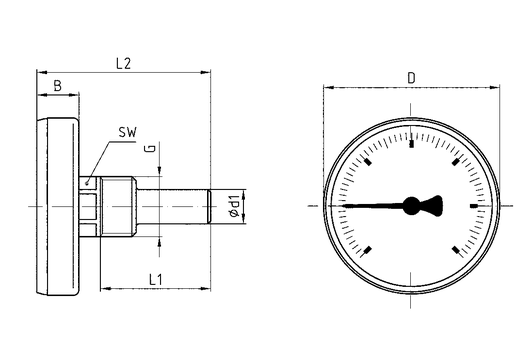

Anschluss axial zentrisch, NG 63 – 80 – 100
Anschluss axial zentrisch, NG 63 – 80 – 100
Afriso
Maße (mm):
NG B D d1 G L1 L2 SW
63 14,7 62 12 G½B 40 61 19
63 14,7 62 12 G½B 63 85 19
63 14,7 62 12 G½B 100 122 19
63 14,7 62 12 G½B 150 172 19
80 14,8 79 12 G½B 40 61 19
80 14,8 79 12 G½B 63 85 19
80 14,8 79 12 G½B 100 122 19
80 14,8 79 12 G½B 150 172 19
100 15 100 12 G½B 40 61 19
100 15 100 12 G½B 63 85 19
100 15 100 12 G½B 100 122 19
100 15 100 12 G½B 150 172 19
100 15 100 12 G½B 200 222 19
