| Datenblatt Membrandruckmittler MD 81 Tubus-Flanschausführung |
|
|
Benefits
- Für Behälter mit großen Wandstärken
- Für erhöhte Blockflansche und starke Isolierung
- Anschluss nach DIN oder ASME
- Tubuslänge nach Wunsch anpassbar
Anwendung
Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, hochviskose, verunreinigte, kristallisierende oder heiße Medien. Ideal für isolierte oder dickwandige Behälter. Speziell für Einsätze in der chemischen Industrie, Petrochemie, in Raffinerien oder in der Kraftwerkstechnik.
Ausführungen
| Prozessanschluss | Messgeräteanschluss | Nenndruck | Mindestanzeigebereich* (in bar) bei Nenngröße | Art.-Nr. | Merken | ||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 100 | 160 | DMU | ||||||
|
1" | Schweißanschluss | CL 150 | 4 bar | 4 bar | – | 1 bar | 31938W | |
| 2" | Schweißanschluss | CL 150 | 1 bar | 2,5 bar | – | 1 bar | 31929W | ||
| 3" | Schweißanschluss | CL 150 | 0,6 bar | 0,6 bar | 1 bar | 1 bar | 31931W | ||
Blaue Art.-Nr. = Lagerware
| Prozessanschluss | Messgeräteanschluss | Nenndruck | Mindestanzeigebereich* (in bar) bei Nenngröße | Art.-Nr. | Merken | ||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 100 | 160 | DMU | ||||||
|
|
DN 50 | Schweißanschluss | PN 40 | 1 bar | 2,5 bar | – | 1 bar | 31917W | |
| DN 80 | Schweißanschluss | PN 40 | 0,6 bar | 0,6 bar | 1 bar | 1 bar | 31921W | ||
| DN 100 | Schweißanschluss | PN 40 | 0,6 bar | 0,6 bar | 1 bar | 1 bar | 31924W | ||
Blaue Art.-Nr. = Lagerware
| Beschreibung | Format | Sprache | Download / Link | |
|---|---|---|---|---|
| Datenblatt Membrandruckmittler MD 81 Tubus-Flanschausführung | Datenblatt |
|
|
|
| Druckmittler | Produktprogramm Industrietechnik |
|
|
|
| Druckmittler | Anfragen-Checkliste |
|
|
|
| STEP 3D Modell MD81_31938W | CAD Daten | STP |
|
|
| STEP 3D Modell MD81_31929W | CAD Daten | STP |
|
|
| STEP 3D Modell MD81_31931W | CAD Daten | STP |
|
|
| STEP 3D Modell MD81_31917W | CAD Daten | STP |
|
|
| STEP 3D Modell MD81_31921W | CAD Daten | STP |
|
|
| STEP 3D Modell MD81_31924W | CAD Daten | STP |
|
|
| Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern | CAD DatenDruckmessgeräte |
|
|
|
| Membrandruckmittler MD 80/MD 81 | Optionen |
|
|
Verschweißt
Optionen
- Andere Tubuslängen
- Sonderwerkstoffe/Beschichtungen
- Andere Dichtflächen
- Sonderwerkstoffe: Hastelloy, Monel, Nickel, Inconel, Incoloy, Platin, Titan, Tantal, Zirkonium, andere Chrom-Nickel-Stahl-Legierungen
- Beschichtungen/Auskleidungen: PFA (bis 250 °C), ECTFE (bis 150 °C), PTFE (bis 150 °C, bis 100 bar), Silber (bis 150 °C), Gold (bis 200 °C)
- Adapter für Messgeräteanschluss G¼B/G½B
- Kapillarleitung (axial oder radial)
- Kühlelement (> 100 °C)
- Andere Füllflüssigkeiten
- Kundenspezifische Flansche
- Andere Nennweiten
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

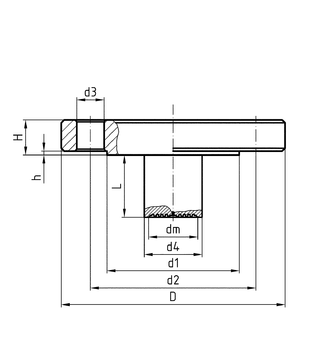

Typ MD 81 – Flanschanschluss nach ASME B 16.5
Typ MD 81 – Flanschanschluss nach ASME B 16.5
Maße (mm):
| DN | CL | D | d1 | d2 | d3 | d4 | H | h |
| 1" | 150 | 108 | 51 | 79,5 | 4x16 | 25 | 14,5 | 1,5 |
| 2" | 150 | 152 | 92 | 121 | 4x19 | 48 | 19 | 1,5 |
| 3" | 150 | 190 | 127 | 152 | 4x19 | 76 | 24 | 1,5 |
Typ MD 81 – Flanschanschluss nach EN 1092-1 Form B 1
Typ MD 81 – Flanschanschluss nach EN 1092-1 Form B 1
Maße (mm):
| DN | PN | D | d1 | d2 | d3 | d4 | H | h |
| 50 | 40 | 165 | 102 | 125 | 4x18 | 48 | 20 | 3 |
| 80 | 40 | 200 | 138 | 160 | 8x18 | 76 | 24 | 3 |
| 100 | 40 | 235 | 162 | 190 | 8x22 | 94 | 24 | 3 |
