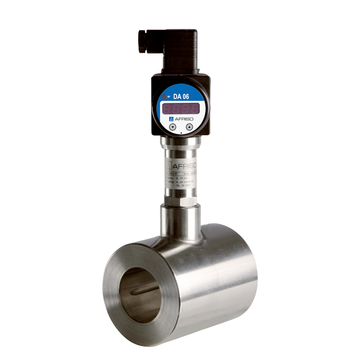

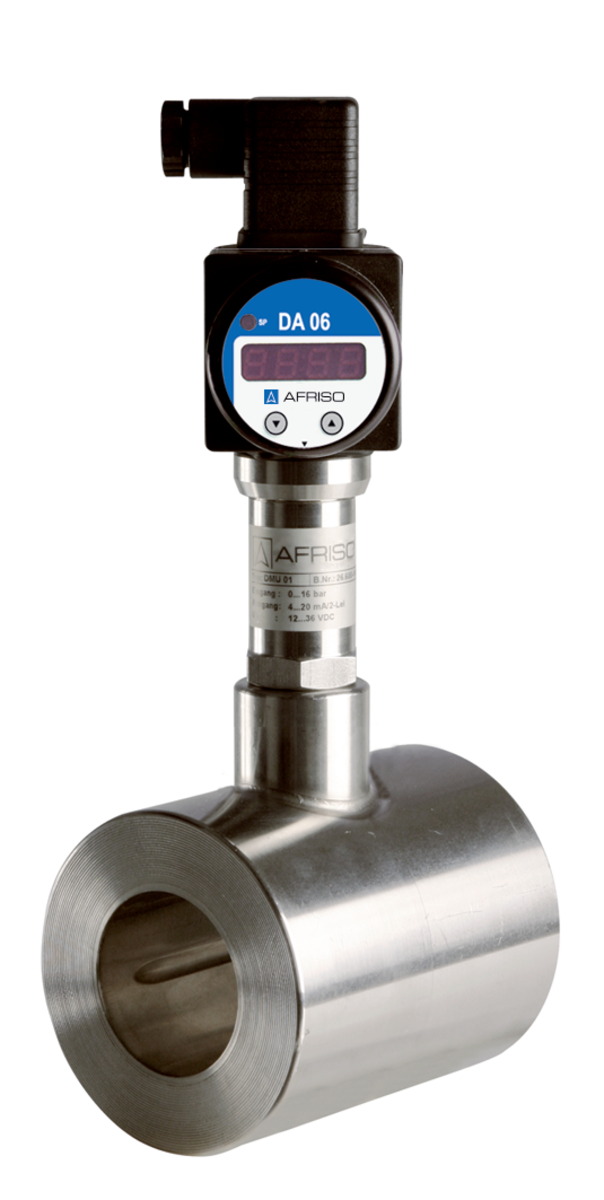

Rohrdruckmittler RD 80 Zwischenflanschausführung

 70500 70510 70520 70530 70540 70560 70570 70580 70590 70600 object_image_64199imagemain_de
 SAR 70500 70510 70520 70530 70540 70560 70570 70580 70590 70600
Datenblatt Rohrdruckmittler RD 80 Zwischenflanschausführung
AFRISO Datenblatt Rohrdruckmittler RD 80 Zwischenflanschausführung

Ausführungen

Prozessanschluss Messgeräteanschluss Nenndruck Mindestanzeigebereich* (in bar) bei Nenngröße Art.-Nr. Merken
63 100 160 DMU
DN 1" G½ Innengewinde CL 150-6.000 1,6 bar 2,5 bar 1,6 bar 31360
DN 1½" G½ Innengewinde CL 150-6.000 1,6 bar 2,5 bar 4 bar 1,6 bar 31361
DN 2" G½ Innengewinde CL 150-6.000 1,6 bar 2,5 bar 2,5 bar 1 bar 31362
DN 3" G½ Innengewinde CL 150-6.000 1,6 bar 2,5 bar 2,5 bar 1 bar 31363
DN 4" G½ Innengewinde CL 150-6.000 1,6 bar 2,5 bar 2,5 bar 1 bar 31364

Blaue Art.-Nr. = Lagerware

Prozessanschluss Messgeräteanschluss Nenndruck Mindestanzeigebereich* (in bar) bei Nenngröße Art.-Nr. Merken
63 100 160 DMU
DN 25 G½ Innengewinde PN 4-400 1,6 bar 2,5 bar 1,6 bar 31355
DN 40 G½ Innengewinde PN 4-400 1,6 bar 2,5 bar 4 bar 1,6 bar 31356
DN 50 G½ Innengewinde PN 4-400 1,6 bar 2,5 bar 2,5 bar 1 bar 31357
DN 65 G½ Innengewinde PN 4-400 1,6 bar 2,5 bar 2,5 bar 1 bar 31956
DN 80 G½ Innengewinde PN 4-400 1,6 bar 2,5 bar 2,5 bar 1 bar 31358

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Rohrdruckmittler RD 80 Zwischenflanschausführung Datenblatt PDF
AFRISO Datenblatt Rohrdruckmittler RD 80 Zwischenflanschausführung
DMU 13 Vario Flyer PDF
AFRISO DMU 13 Vario
Mess- und Regeltechnik für hygienische Prozesse Produktprogramm Industrietechnik PDF
AFRISO Mess- und Regeltechnik für hygienische Prozesse
Druckmittler Produktprogramm Industrietechnik PDF
AFRISO Druckmittler
Druckmittler Anfragen-Checkliste PDF
AFRISO Druckmittler
STEP 3D Modell RD80_31360 CAD Daten STP AFRISO STEP 3D Modell RD80_31360
STEP 3D Modell RD80_31361 CAD Daten STP AFRISO STEP 3D Modell RD80_31361
STEP 3D Modell RD80_31362 CAD Daten STP AFRISO STEP 3D Modell RD80_31362
STEP 3D Modell RD80_31363 CAD Daten STP AFRISO STEP 3D Modell RD80_31363
STEP 3D Modell RD80_31364 CAD Daten STP AFRISO STEP 3D Modell RD80_31364
STEP 3D Modell RD80_31355 CAD Daten STP AFRISO STEP 3D Modell RD80_31355
STEP 3D Modell RD80_31356 CAD Daten STP AFRISO STEP 3D Modell RD80_31356
STEP 3D Modell RD80_31357 CAD Daten STP AFRISO STEP 3D Modell RD80_31357
STEP 3D Modell RD80_31956 CAD Daten STP AFRISO STEP 3D Modell RD80_31956
STEP 3D Modell RD80_31358 CAD Daten STP AFRISO STEP 3D Modell RD80_31358
Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern CAD DatenDruckmessgeräte PDF
AFRISO Anbau- und Kombinationsmöglichkeiten von AFRISO Manometern und Druckmittlern
Prozessanschluss/Tubus
Edelstahl 316 L
Zwischenflanschausführung für Flansche nach ASME B 16.5 oder für Flansche nach EN 1092-1 Form B 2
Membrane
Edelstahl 316 L, totraumfrei mit Mantelteil verschweißt
Messgeräteanschluss
Edelstahl 316 L
G½ Innengewinde
Druckübertragungsflüssigkeit
Paraffinöl (FM 09)
Druckbereich
Siehe Variantenübersicht
Nenndruck
CL 150-6.000, PN 4-400

Optionen

  • Beschichtungen
  • Kühlelement (> 100 °C)
  • Kapillarleitung
  • Andere Füllflüssigkeiten
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
Zwischenflanschausführung für Flansche nach ASME B 16.5
Zwischenflanschausführung für Flansche nach ASME B 16.5
AFRISO
Maße (mm):
DN Di CL Da L H
1" 28,5 150-6.000 50 100 29
1½" 43,1 150-6.000 73,2 100 29
2" 54,5 150-6.000 91,9 100 29
3" 82,5 150-6.000 127 60 29
4" 107,1 150-6.000 157,2 60 29
Zwischenflanschausführung für Flansche nach EN 1092-1 Form B 2
Zwischenflanschausführung für Flansche nach EN 1092-1 Form B 2
AFRISO
Maße (mm):
DN Di PN Da L H
25 28,5 4-400 68 100 29
40 43,1 4-400 88 100 29
50 54,5 4-400 100 100 29
65 70,3 4-400 120 100 29
80 82,5 4-400 138 60 29
