Füllstandregler auf Kaltleiterbasis RG 210

AFRISO Füllstandregler RG 210 auf Kaltleiterbasis 730 75870 6640 object_image_56964imagemain_de AFRISO Füllstandregler RG 210 auf Kaltleiterbasis 730 75870 6640 object_image_56964imagemain_de
Füllstandregler RG 210 auf Kaltleiterbasis
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis 730 75870 6640 object_image_56964imagemain_de
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis VOR 730 75870 6640 AFRISO Füllstandregler RG 210 auf Kaltleiterbasis VOR 730 75870 6640
Füllstandregler RG 210 auf Kaltleiterbasis
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis VOR 730 75870 6640

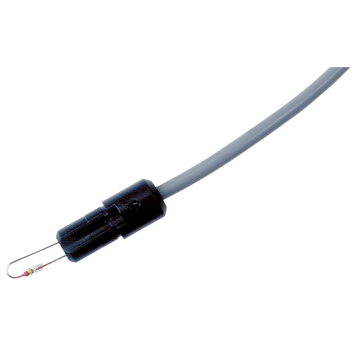

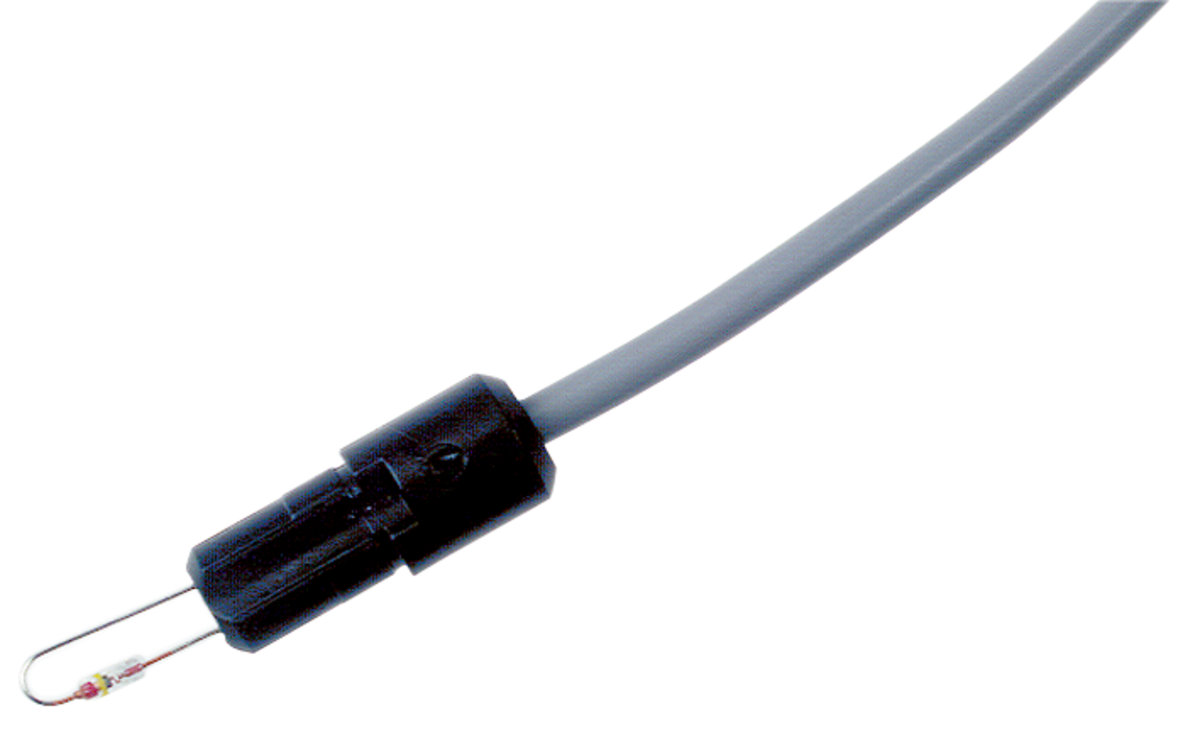

AFRISO Flexible Kaltleitersonde Typ 937 Sondenkabel L: 3m VOR 750 1300 6660 AFRISO Flexible Kaltleitersonde Typ 937 Sondenkabel L: 3m VOR 750 1300 6660
Flexible Kaltleitersonde Typ 937 Sondenkabel L: 3m
AFRISO Flexible Kaltleitersonde Typ 937 Sondenkabel L: 3m VOR 750 1300 6660
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis SAR 730 75870 6640 AFRISO Füllstandregler RG 210 auf Kaltleiterbasis SAR 730 75870 6640
Füllstandregler RG 210 auf Kaltleiterbasis
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis SAR 730 75870 6640
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis ANW 730 75870 6640 AFRISO Füllstandregler RG 210 auf Kaltleiterbasis ANW 730 75870 6640
Füllstandregler RG 210 auf Kaltleiterbasis

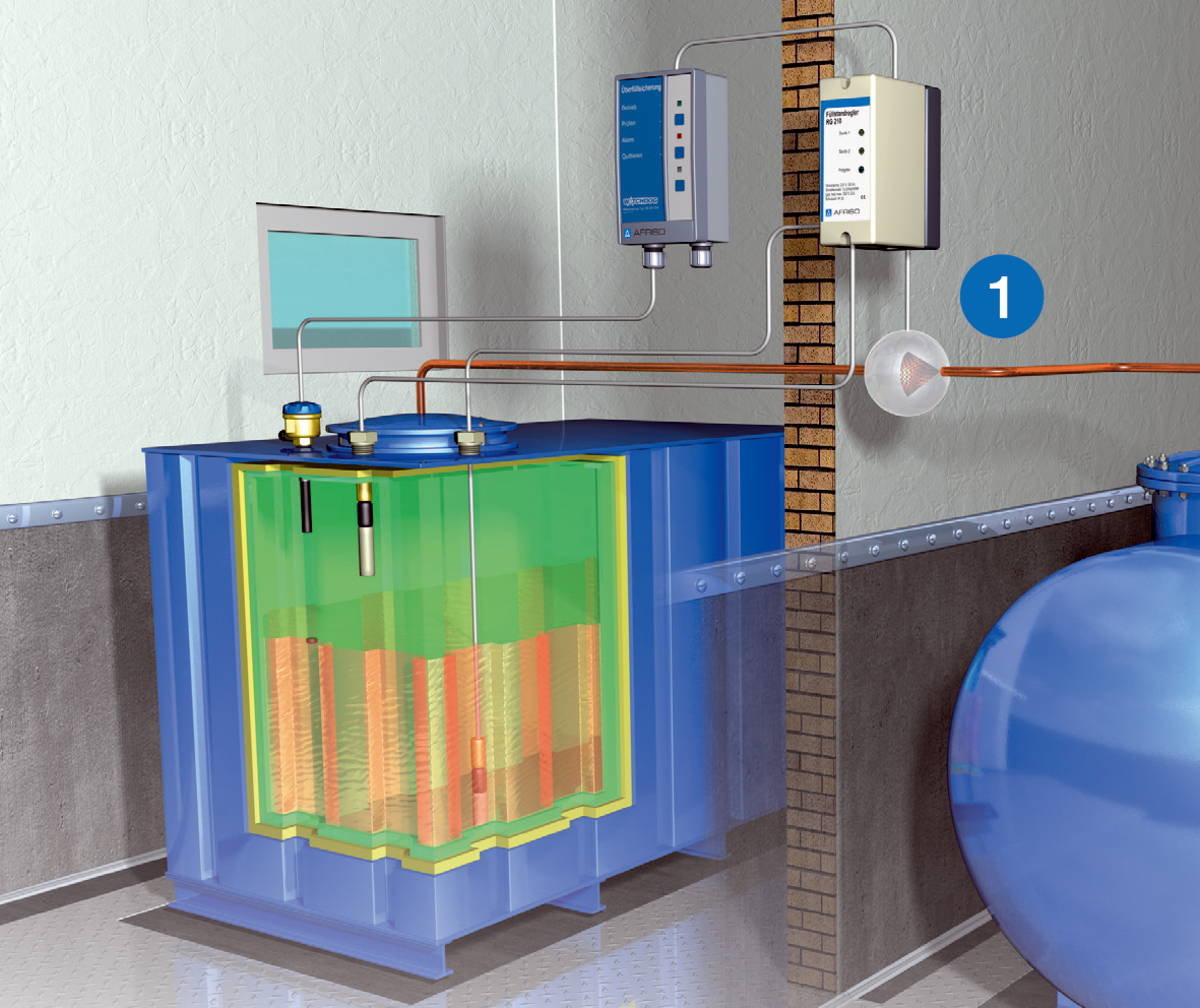

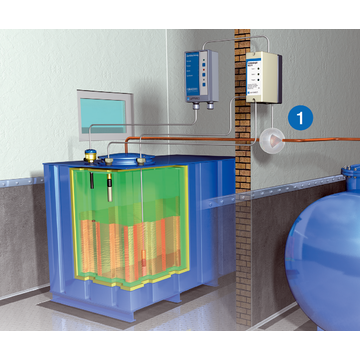

AFRISO Füllstandregler RG 210 auf Kaltleiterbasis ANW 730 75870 6640 <div class="gallery-information"> <p> <strong>Beispiel: Heizöl-Tagesbehälter</strong> </p> <b>Legende:</b> <ol> <li>Förderpumpe Lagertank</li> </ol> </div>
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis 730 75870 6640 object_image_56964imagemain_de
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis VOR 730 75870 6640
AFRISO Flexible Kaltleitersonde Typ 937 Sondenkabel L: 3m VOR 750 1300 6660
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis SAR 730 75870 6640
AFRISO Füllstandregler RG 210 auf Kaltleiterbasis ANW 730 75870 6640
Datenblatt Füllstandregler auf Kaltleiterbasis RG 210
AFRISO Datenblatt Füllstandregler auf Kaltleiterbasis RG 210

Benefits

  • Kompaktes Regelgerät
  • Universeller Einsatz durch umschaltbare Funktionen

Anwendung

Einsetzbar für elektrisch leitende und nichtleitende Flüssigkeiten, die nicht dickflüssig oder anhaftend sind, z. B. Heizöl, Dieselkraftstoff und nicht aggressive Medien.

Ausführungen

Art.-Nr. Merken
Füllstandregler RG 210 53206

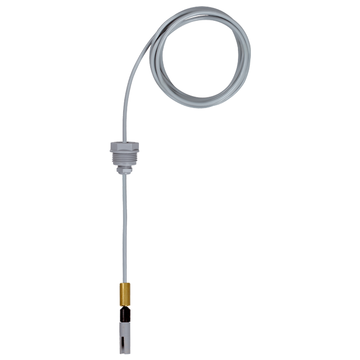

Flexible Kaltleitersonde Typ 937 53204

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Füllstandregler auf Kaltleiterbasis RG 210 Datenblatt PDF
AFRISO Datenblatt Füllstandregler auf Kaltleiterbasis RG 210
Füllstandregler RG 210 Betriebsanleitung PDF
AFRISO Füllstandregler RG 210
Beständigkeit Ölkomponenten Ausrüstung für Heizöllagerbehälter und ölführende Leitungen PDF
AFRISO Beständigkeit Ölkomponenten
Füllstandregler RG 210 Konformitätserklärung PDF
AFRISO Füllstandregler RG 210

Füllstandregler auf Kaltleiterbasis mit umschaltbaren Funktionen:

Füllstandgrenzschalter (1 Sonde),

Füllsteuerung (2 Sonden),

Entnahmesteuerung (2 Sonden)

Füllstandgrenzschalter mit 1 Sonde:

Eintauchen bzw. Austauchen bewirkt Relaisumschaltung. Bei Einstellung des Schaltpunktes ist zu beachten, dass die Aufheizzeit des Kaltleiters je nach Umgebungstemperatur ca. 8 Sekunden beträgt.

Füllsteuerung mit 2 Sonden:

Inneren Schalter auf „Füllen“ stellen. Relaiseinschaltung bei aufgeheizter Min.-Sonde. Abschaltung durch Eintauchen der Max.-Sonde.

Entnahmesteuerung mit 2 Sonden:

Inneren Schalter auf „Leeren“ stellen. Relaiseinschaltung bei eingetauchter Max.-Sonde. Abschaltung nach ausgetauchter, aufgeheizter Min.-Sonde.

Temperatureinsatzbereich
Medium:
-25/+50 °C
Umgebung:
-10/+55 °C
Lagerung:
-10/+55 °C
Sonde
Kaltleitersonde
L x ⌀:
57 x 14 mm
Kabellänge:
3,2 m
Max. Länge:
50 m
Prozessanschluss:
G½, G1
Versorgungsspannung
AC 230 V
Nennleistung
12 VA
Schaltausgang
Relaiskontakt:
1 potenzialfreier Wechsler
Kontaktbelastung:
Max. AC 250 V, 2 A
Gehäuse
Steckgehäuse
B x H x T:
53 x 113 x 108 mm
Schutzart:
IP 30 (EN 60529)
Lieferumfang
  • Signalteil ohne Sonde
