Membran-Antiheberventil MAV

Afriso Membran-Antiheberventil MAV Afriso Membran-Antiheberventil MAV
Afriso Legende: <div class="gallery-information"> <ol> <li>Kolben-Antiheberventil KAV</li> <li>Membran-Antiheberventil MAV</li> <li>Druckausgleichseinrichtung DAE</li> <li>Bei KAV:Tatsächliche Absicherungshöhe einstellen</li> <li>Bei MAV:Max. Höhenunterschied zwischen MAV und tiefstem Leitungspunkt an der Anlage einstellen</li> </ol> </div>
Afriso Membran-Antiheberventil MAV Afriso Membran-Antiheberventil MAV
Afriso Legende: <div class="gallery-information"> <ol> <li>Absicherungshöhe</li> <li>P<sub>Mano</sub> </li> <li>Anschluss Ölansaugpumpe</li> </ol> </div>
Afriso Membran-Antiheberventil MAV
Afriso Membran-Antiheberventil MAV
Afriso Membran-Antiheberventil MAV
Afriso Membran-Antiheberventil MAV
Afriso Membran-Antiheberventil MAV
Datenblatt Membran-Antiheberventil MAV
Afriso Datenblatt Membran-Antiheberventil MAV

Ausführungen

Art.-Nr. Merken
Membran-Antiheberventil MAV 20139
Verschraubungen G⅜ x 6 mm mit Cu-Flachdichtung, 2-fach 20507
Verschraubungen G⅜ x 8 mm mit Cu-Flachdichtung, 2-fach 20504
Verschraubungen G⅜ x 10 mm mit Cu-Flachdichtung, 2-fach 20505
Verschraubungen G⅜ x 12 mm mit Cu-Flachdichtung, 2-fach 20506

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Membran-Antiheberventil MAV Datenblatt PDF
Afriso Datenblatt Membran-Antiheberventil MAV
Membran-Antiheberventil MAV Betriebsanleitung PDF
Afriso Membran-Antiheberventil MAV
Übersicht Beständigkeit Ölkomponenten Ausrüstung für Heizöllagerbehälter und ölführende Leitungen PDF
Afriso Übersicht Beständigkeit Ölkomponenten
Prüfprotokoll: Funktionsprüfung von Sicherheitseinrichtungen gegen Aushebern (MAV, KAV) Ausrüstung für Heizöllagerbehälter und ölführende Leitungen PDF
Afriso Prüfprotokoll: Funktionsprüfung von Sicherheitseinrichtungen gegen Aushebern (MAV, KAV)
Zertifikat Proofed barrier: Geprüfte Geruchsdichtheit von Öltankkomponenten (Geruchssperre) Zertifikat PDF
Afriso Zertifikat Proofed barrier: Geprüfte Geruchsdichtheit von Öltankkomponenten (Geruchssperre)
DIBt-Zulassung für Antiheberventil Typ MAV und Typ KAV Zertifikat PDF
Afriso DIBt-Zulassung für Antiheberventil Typ MAV und Typ KAV
MAV ist stufenlos einstellbar auf eine Absicherungshöhe von 1– 4 m zur optimalen Anpassung an die örtlichen Gegebenheiten. Der Einstellwert entspricht der Differenz zwischen Einbauhöhe und tiefstem Punkt der Ölleitung. MAV sperrt mit Federkraft und öffnet mit Unterdruck aus dem Saugbetrieb der Pumpe. Druckwasserdicht bis 10 m Wassersäule. Gegebenenfalls ist eine Druckausgleichseinrichtung zu installieren.
Einstellung Absicherungshöhe
Entspricht Einbauhöhe
1 – 4 m, stufenlos einstellbar
Anschlussgewinde
Beidseitig G⅜ IG
Einbaulage
Beliebig
Öldurchfluss
Max. 220 l/h
Temperatureinsatzbereich
Medium:
-25/+40 °C
Umgebung:
-25/+40 °C
Vakuumdichtheit
Bis -1 bar
Prüfdruck
Max. 6 bar
Material
Gehäuse:
Messing
Verwendbarkeitsnachweis
DIBt: Z-65.50-415
Lieferumfang
  • Membran-Antiheberventil

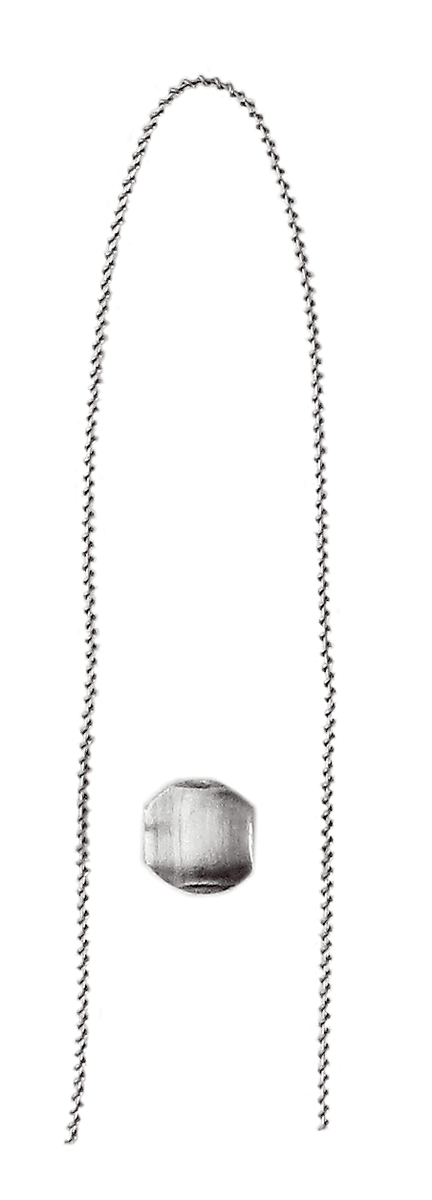

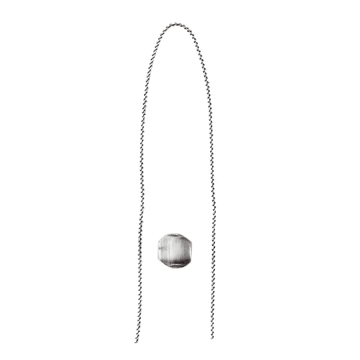

  • Plombierset
