Rohrfeder-Manometer RF für Heizung/Sanitär

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring axial Kl.2,5 VOR 15740 15750 15760 object_image_81902imagemain_de

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring radial Kl.2,5 VOR 15870 15880 15890

AFRISO Rohrfedermanometer RF 63 0/2,5bar G1/4B mit PTFE-Dichtring axial Kl.2,5 VOR 15790 15800 15810 15820 15830

AFRISO Rohrfedermanometer RF 63 -1/0bar G1/4B mit PTFE-Dichtring radial Kl.2,5 VOR 15920 15930 15940 15950 15960 15970

AFRISO Rohrfedermanometer RF 80 -1/0bar G1/2B radial Kl.2,5 VOR 16000 16010 16020 16030 16040 16050 16060 16070 16080

AFRISO Rohrfedermanometer RF 100 -1/0bar G1/2B radial Kl.2,5 VOR 16110 16120 16130 16140 16150 16160 16170 16180 16190

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring axial Kl.2,5 SAL 15740 15750 15760

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring radial Kl.2,5 SAL 15870 15880 15890

AFRISO Rohrfedermanometer RF 63 0/2,5bar G1/4B mit PTFE-Dichtring axial Kl.2,5 SAL 15790 15800 15810 15820 15830

AFRISO Rohrfedermanometer RF 63 -1/0bar G1/4B mit PTFE-Dichtring radial Kl.2,5 SAL 15920 15930 15940 15950 15960 15970

AFRISO Rohrfedermanometer RF 80 -1/0bar G1/2B radial Kl.2,5 SAL 16000 16010 16020 16030 16040 16050 16060 16070 16080

AFRISO Rohrfedermanometer RF 100 -1/0bar G1/2B radial Kl.2,5 SAL 16110 16120 16130 16140 16150 16160 16170 16180 16190

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring axial Kl.2,5 SAR 15740 15750 15760

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring radial Kl.2,5 SAR 15870 15880 15890

AFRISO Rohrfedermanometer RF 63 0/2,5bar G1/4B mit PTFE-Dichtring axial Kl.2,5 SAR 15790 15800 15810 15820 15830

AFRISO Rohrfedermanometer RF 63 -1/0bar G1/4B mit PTFE-Dichtring radial Kl.2,5 SAR 15920 15930 15940 15950 15960 15970

AFRISO Rohrfedermanometer RF 80 -1/0bar G1/2B radial Kl.2,5 SAR 16000 16010 16020 16030 16040 16050 16060 16070 16080

AFRISO Rohrfedermanometer RF 100 -1/0bar G1/2B radial Kl.2,5 SAR 16110 16120 16130 16140 16150 16160 16170 16180 16190

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring axial Kl.2,5 SAS 15740 15750 15760

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring radial Kl.2,5 SAS 15870 15880 15890

AFRISO Rohrfedermanometer RF 63 0/2,5bar G1/4B mit PTFE-Dichtring axial Kl.2,5 SAS 15790 15800 15810 15820 15830

AFRISO Rohrfedermanometer RF 63 0/2,5bar G1/4B mit PTFE-Dichtring axial Kl.2,5 DRU 15790 15800 15810 15820 15830

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring radial Kl.2,5 DRU 15870 15880 15890

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring axial Kl.2,5 RUE 15740 15750 15760

AFRISO Rohrfedermanometer RF 50 0/6bar G1/4B mit PTFE-Dichtring radial Kl.2,5 RUE 15870 15880 15890

Datenblatt Rohrfeder-Manometer RF für Heizung/Sanitär

Benefits

Mit selbstdichtendem Anschlussgewinde (NG 50 und 63) für schnelle Montage
Korrosionsfestes Gehäuse

Anwendung

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen und EPDM nicht angreifen.

! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

Ausführungen

RF50

Gehäuse-⌀	Anschluss	Gewinde	Ausrichtung	Anzeigebereich	Typ	Art.-Nr.
50 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Axial	0/6 bar	RF50 ax	63127
50 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Axial	0/10 bar	RF50 ax	63128
50 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Axial	0/16 bar	RF50 ax	63129
50 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Radial	0/6 bar	RF50 rad	63122
50 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Radial	0/10 bar	RF50 rad	63123
50 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Radial	0/16 bar	RF50 rad	63124

Blaue Art.-Nr. = Lagerware

RF63

Gehäuse-⌀	Anschluss	Gewinde	Ausrichtung	Anzeigebereich	Typ	Art.-Nr.
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Axial	0/2,5 bar	RF63 ax	63536
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Axial	0/4 bar	RF63 ax	63537
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Axial	0/6 bar	RF63 ax	63538
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Axial	0/10 bar	RF63 ax	63539
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Axial	0/16 bar	RF63 ax	63540
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Radial	-1/0 bar	RF63 rad	63501
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Radial	0/2,5 bar	RF63 rad	63511
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Radial	0/4 bar	RF63 rad	63512
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Radial	0/6 bar	RF63 rad	63513
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Radial	0/10 bar	RF63 rad	63514
63 mm	G¼B	Selbstdichtend mit PTFE-Dichtring	Radial	0/16 bar	RF63 rad	63515

Blaue Art.-Nr. = Lagerware

RF80

Gehäuse-⌀	Anschluss	Ausrichtung	Anzeigebereich	Typ	Art.-Nr.
80 mm	G½B	Radial	-1/0 bar	RF80 rad	63551
80 mm	G½B	Radial	0/1 bar	RF80 rad	63559
80 mm	G½B	Radial	0/1,6 bar	RF80 rad	63560
80 mm	G½B	Radial	0/2,5 bar	RF80 rad	63561
80 mm	G½B	Radial	0/4 bar	RF80 rad	63562
80 mm	G½B	Radial	0/6 bar	RF80 rad	63563
80 mm	G½B	Radial	0/10 bar	RF80 rad	63564
80 mm	G½B	Radial	0/16 bar	RF80 rad	63565
80 mm	G½B	Radial	0/25 bar	RF80 rad	63566

Blaue Art.-Nr. = Lagerware

RF100

Gehäuse-⌀	Anschluss	Ausrichtung	Anzeigebereich	Typ	Art.-Nr.
100 mm	G½B	Radial	-1/0 bar	RF100 rad	63601
100 mm	G½B	Radial	0/1 bar	RF100 rad	63609
100 mm	G½B	Radial	0/1,6 bar	RF100 rad	63610
100 mm	G½B	Radial	0/2,5 bar	RF100 rad	63611
100 mm	G½B	Radial	0/4 bar	RF100 rad	63612
100 mm	G½B	Radial	0/6 bar	RF100 rad	63613
100 mm	G½B	Radial	0/10 bar	RF100 rad	63614
100 mm	G½B	Radial	0/16 bar	RF100 rad	63615
100 mm	G½B	Radial	0/25 bar	RF100 rad	63616

Blaue Art.-Nr. = Lagerware

Downloads

	Beschreibung	Format
Datenblatt Rohrfeder-Manometer RF für Heizung/Sanitär	Datenblatt	PDF
Montage Manometer	Betriebsanleitung	PDF
Rohrfeder-, Kapselfeder-, Plattenfeder-Manometer RF...Ex, KP...Ex, PF...Ex	Betriebsanleitung	PDF
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck	Betriebsanleitung	PDF
Prüfbescheiningungen	Prüfbescheiningungen	PDF
Zifferblätter für Manometer – Teilstrichabstände	Technische Information	PDF
STEP 3D Modell ROHRFEDERMANOMETER-RF80-RAD-63563	CAD Daten	STP

Technische Daten

Nenngröße

50 – 63 – 80 – 100

Genauigkeitsklasse (EN 837-1/6)

2,5

Anzeigebereiche

-1/0 bar
0/1 bar
0/1,6 bar
0/2,5 bar
0/4 bar
0/6 bar
0/10 bar
0/16 bar
0/25 bar

Verwendungsbereich

Ruhende Belastung:

¾ x Skalenendwert

Dynamische Belastung:

⅔ x Skalenendwert

Kurzzeitig:

Skalenendwert

Temperatureinsatzbereich

Medium:

Max. 60 °C

Umgebung:

-20/+60 °C

Temperaturverhalten

Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0,4 %/10 K
vom jeweiligen Skalenendwert

Schutzart

IP 32 (EN 60529)

Standardausführung

Anschluss

Messing, axial oder radial

NG 50:

G¼B, selbstdichtend mit PTFE-Dichtring

NG 63:

G¼B, selbstdichtend mit PTFE-Dichtring

NG 80:

G½B

NG 100:

G½B

Messglied

Rohrfeder, Kreisformfeder
Kupferlegierung

Zeigerwerk

Messing

Zifferblatt

Kunststoff, weiß
Skalierung schwarz

Zeiger

Kunststoff, schwarz

Gehäuse

Kunststoff (ABS), schwarz, hochschlag- und korrosionsfest

Sichtscheibe

Kunststoff, eingeclipst

NG 80:

Mit verstellbarem roten Markenzeiger

NG 100:

Mit verstellbarem roten Markenzeiger

Technische Zeichnungen

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

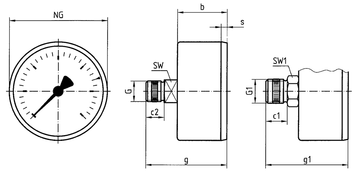

RF/HZ 63 – Anschluss axial, zentrisch

Maße (mm):

NG	b	c1	c2	g1	g2	G	G1	s	SW	SW1
63	30,4	13	11,5	49,9	50,4	G¼B	G⅜B	3,7	14	17

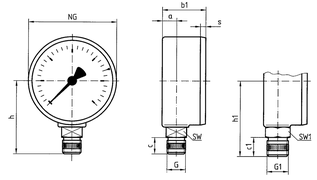

RF/HZ 63 – Anschluss radial

Maße (mm):

NG	a	b1	c	c1	G	G1	h	h1	s	SW	SW1
63	9,8	29,7	11,2	13	G½B	G⅜B	49,5	51,5	3,7	14	17

RF 80/HY 80/HZ 80 – Anschluss radial

Maße (mm):

NG	a	b1	c	G	h	s	SW
80	12,8	32,8	17	G½B	64	2,8	14

RF 100/HY 100 – Anschluss radial

Maße (mm):

NG	a	b1	c	G	h	s	SW
100	15,5	34,5	17	G½B	74	3,5	22
