Abgasmessgerät MULTILYZER STx

AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth VOR 180 190 200 210 220 object_image_79091imagemain_de AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth VOR 180 190 200 210 220 object_image_79091imagemain_de
Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth VOR 180 190 200 210 220 object_image_79091imagemain_de
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth DRA 180 190 200 210 220 AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth DRA 180 190 200 210 220
Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth DRA 180 190 200 210 220
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth DRU 180 190 200 210 220 AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth DRU 180 190 200 210 220
Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth DRU 180 190 200 210 220
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth ANW 180 190 200 210 220 AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth ANW 180 190 200 210 220
Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth

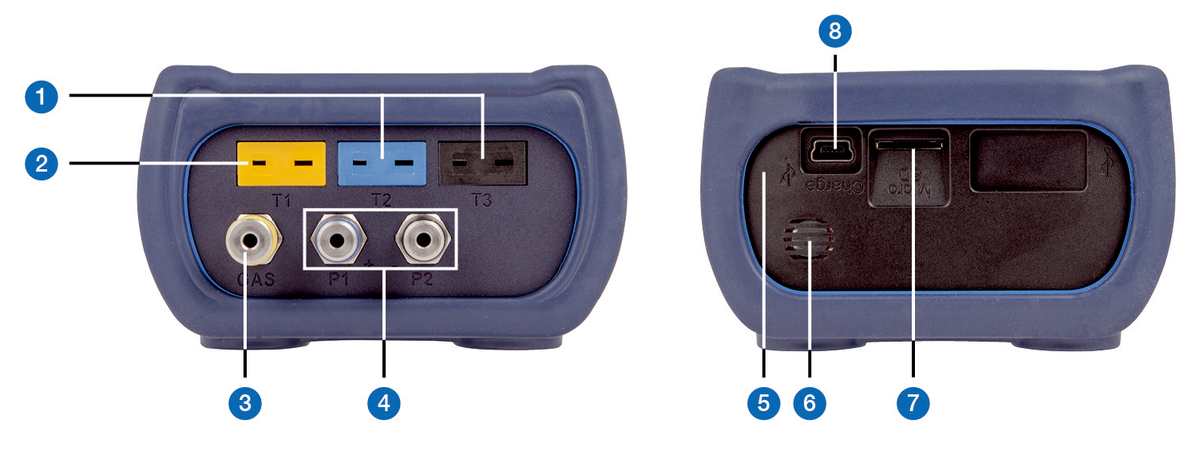

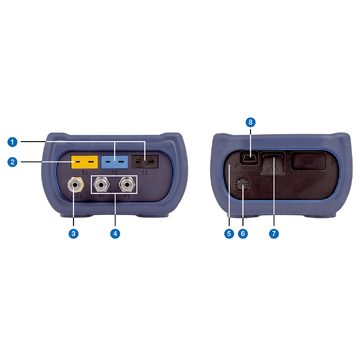

AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth ANW 180 190 200 210 220 <div class="gallery-information"> <b>Legende:</b> <ol> <li>Temperaturanschluss z. B. für Umgebungs- bzw. Verbrennungslufttemperatur</li> <li>Temperaturanschluss z. B. für Abgastemperatur</li> <li>Gaseingang</li> <li>Druck-/Differenzdruckmessung</li> <li>Infrarot-Druckerschnittstelle</li> <li>Signalgeber (Lautsprecher)</li> <li>MicroSD-Kartenslot</li> <li>Mini-USB-Anschluss für Netzteil/Ladegerät</li> </ol> </div>
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth VOR 180 190 200 210 220 object_image_79091imagemain_de
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth DRA 180 190 200 210 220
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth DRU 180 190 200 210 220
AFRISO Abgasmessgerät MULTILYZER STx Set1 O2 CO/H2 (Differenz-)Temperatur Feinzug Differenzdruck SD-Card-Reader Bluetooth ANW 180 190 200 210 220
Datenblatt Abgasmessgerät MULTILYZER STx
AFRISO Datenblatt Abgasmessgerät MULTILYZER STx

Benefits

  • All-in-one: Abgasanalyse, (Differenz-) Druckmessung, (Differenz-) Temperaturmessung, Pitot-Messung, Staubmessung (in Verbindung mit STM 225)
  • ECO-Sensor: Langlebiger, bleifreier O2-Sensor mit optimierter Kalibrierphase und schneller Reaktionszeit sowie Resistenz gegenüber biogenen Brennstoffen
  • Bestückung mit bis zu sechs Sensoren in Kombination: O2, CO/H2, NO, SO2, NO2 und COhigh
  • CO-Raumluftüberwachung
  • qA-Mittelwertmessung gemäß 1. BlmSchV
  • Schnellfunktionstasten für direkten Datenzugriff
  • Messprotokolle als QR-Code, Datenbankspeicher, Kundendatenverwaltung
  • 5 Jahre Garantie auf O2-, CO/H2-Sensoren
  • 7 Jahre Vollgarantie in Verbindung mit einem Wartungsvertrag
  • CAPBs®-fähig

Anwendung

Abgasmessgerät für den universellen Einsatz bei Messungen an kleinen und mittleren Öl-, Gas-, Pelletsfeuerungen nach BImSchV sowie zur sicherheitstechnischen Überprüfung von Gasfeuerstätten auf CO. Ideal für alle Messungen und Einstellungen an Festbrennstoff anlagen (z. B. Kohle- oder Stückholzfeuerungen mit kurzfristigen CO-Spitzen) oder bivalenten, leistungsmodulierenden BHKW-Heizungsanlagen.

Im Rahmen der Staubmessung wird der MULTILYZER STx zur Ermittlung der Abgaswerte und als zentraler Controller für das Staubmessgerät STM 225 verwendet.

Ausführungen

Sensoren / Funktionen Art.-Nr. Merken
MULTILYZER STx Set 1 O2, COH2, (Diff.-)Temperatur, Feinzug, Differenzdruck P04729210
MULTILYZER STx Set 2 O2, COH2, NO, (Diff.-)Temperatur, Feinzug, Differenzdruck P04730210
MULTILYZER STx Set 3 O2, COH2, CO40.000, (Diff.-)Temperatur, Feinzug, Differenzdruck P04741210
MULTILYZER STx Set 4 O2, COH2, NO, CO40.000, (Diff.-)Temperatur, Feinzug, Differenzdruck P04748210
MULTILYZER STx Set 5 O2, COH2, CO40.000, (Diff.-)Temperatur, Feinzug, Differenzdruck, Modul Feinstaubmessung P04741217

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Abgasmessgerät MULTILYZER STx Datenblatt PDF
AFRISO Datenblatt Abgasmessgerät MULTILYZER STx
Abgasmessgerät MULTILYZER STx Betriebsanleitung PDF
AFRISO Abgasmessgerät MULTILYZER STx
Sondenprüfset SPS-A Flyer PDF
AFRISO Sondenprüfset SPS-A
NOX-Filter Tragbare Messgeräte PDF
AFRISO NOX-Filter
Firmware-Update (CAPBs-fähig) MULTILYZER STx - Installationsanleitung Tragbare Messgeräte PDF
AFRISO Firmware-Update (CAPBs-fähig) MULTILYZER STx - Installationsanleitung
Firmware-Update (CAPBs-fähig) MULTILYZER STx - V4 0101 Tragbare Messgeräte BIN AFRISO Firmware-Update (CAPBs-fähig) MULTILYZER STx - V4 0101
Prüfreport Lithiumbatterien Abgasmessgerät MULTILYZER STx Prüfreport Lithiumbatterien PDF AFRISO Prüfreport Lithiumbatterien Abgasmessgerät MULTILYZER STx
Prüfreport Lithiumbatterien Abgasmessgerät MULTILYZER STx Prüfreport Lithiumbatterien PDF AFRISO Prüfreport Lithiumbatterien Abgasmessgerät MULTILYZER STx
Messbereiche (gemessene Werte)
Abgas-/Differenztemperatur
0/1.150 °C
Luft-/Verbrennungslufttemperatur
-20/+200 °C
Feinzug
-70/+70 hPa
Differenzdruck
-150/+150 hPa
Barometrischer Luftdruck
500/1.150 hPa
Pitot
0,5/70 m/s
O<sub>2</sub>-Messung
0/21 Vol.-%
CO<sub>H2</sub>-Messung
Maximal:
0/10.000 ppm
CO-Messung
0/40.000 ppm
NO-Messung
0/5.000 ppm
Weitere technische Daten
Anzeige (berechnete Werte)
CO<sub>2</sub>, CO<sub>Unverdünnt</sub>, Lambda, Eta-Wirkungsgrad, Abgasverluste qA, Taupunkt, Temperaturdifferenz, CO mg/m<sup>3</sup> (Erdgas), CO mg/kWh (Heizöl)
Temperatureinsatzbereich
Umgebung:
5/40 °C
Lagerung:
-20/+50 °C
Gewicht (Messgerät)
631/643 g (je nach Sensorbestückung)
Maße
B x H x T:
90 x 220 x 53 mm
Schutzart
IP 42 (EN 60529)
Display
240 x 320 Pixel
B x H:
53 x 71 mm
Anschlüsse
Feinzug/Druck:
∅ 7 mm
Gas:
∅ 8 mm
Temperatur:
Buchse Typ K
Versorgungsspannung
Lithium-Ionen-Akku (3,6 V/2.900 mAh)
Netzteil (Mini-USB)
Akku- oder Netzbetrieb
Betriebszeit
Max. 12 Stunden
Datenspeicherung
MicroSD-Karte, max. 32 GB
Datenlogger
1–999 Sekunden, Intervall frei wählbar
Schnittstellen
Infrarot,
Bluetooth<sup>®</sup>,
QR-Code-Generator,
MicroSD-Kartenslot
Zulassungen
1. BImSchV,
KÜO (TÜV ByRgG 301),
EN 50379-2
Lieferumfang
  • Messgerät
  • Kalibrierprotokoll
  • Geräteschutzhülle mit Magneten
  • Netzteil NTE 5 USB-A
  • Ladekabel USB-A auf Mini-USB
  • MicroSD-Karte inkl. USB 2.0 SD-Card-Reader
  • Basisgriff AWS-B für Wechselsonden 2,4 m KFP/FZ
  • Wechselsonde AWS-S 300 mm
  • Kondensatfilterpatrone KFP
  • Infiltec-Feinfilter (5 Stück)
  • Teflon-Gewebemembrane (5 Stück)
  • Umgebungsluftfühler TFB-UL 50-1
  • Anschluss-Set ASS-DP
  • Gerätekoffer
