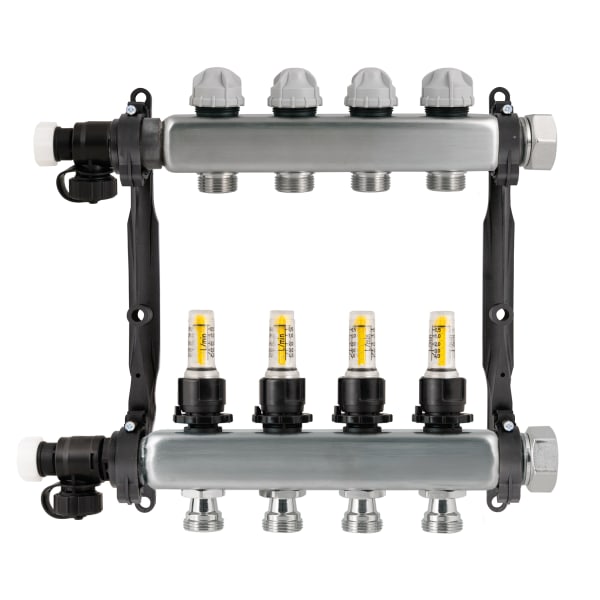

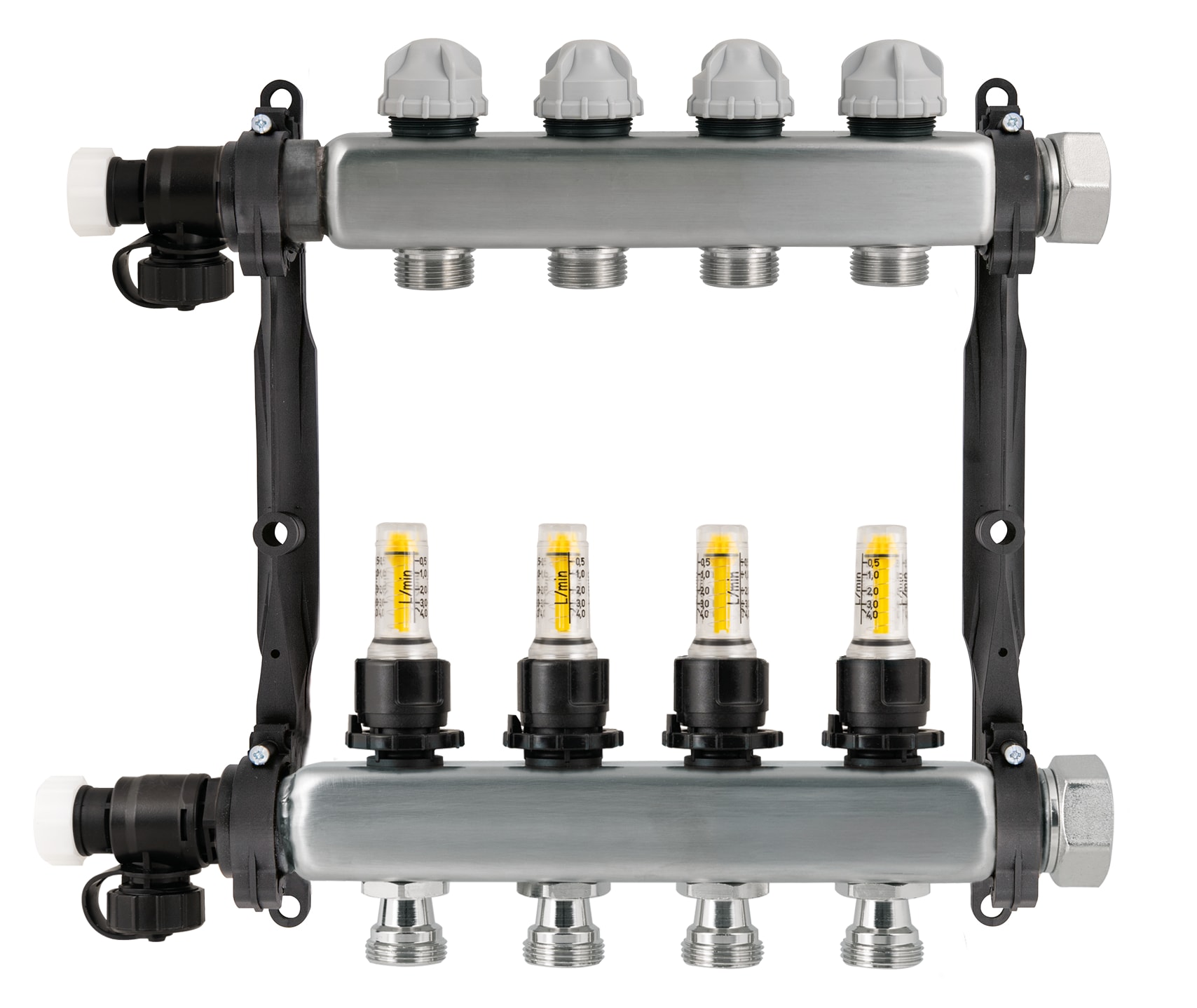

ProCalida® VA 1C DFM

Edelstahl-Heizkreisverteiler

Ausführungen Video

  • Durchflussmesser unter Systemdruck reinigbar
  • schnelle und sichere Montage durch Überwurfmutter (flachdichtend)
  • schalldämmende Kunststoff-Wandhalterung mit Schnellmontagefunktion
  • 100 % auf Dichtheit und Funktion geprüft

Verteilersystem für Flächenheizungen und Kühlsysteme. Zur Verteilung von Heizungs- und Kühlwasser nach VDI 2035 oder Wasser-Glykol-Gemischen in geschlossenen Systemen. Geeignet für 2–12 Heiz-/Kühlkreise.

Heizkreisverteiler aus Edelstahl mit polierter Oberfläche. Rücklauf mit Hubventilen für Stellantriebe. Ausführung Rücklaufventile mit doppelter O-Ring-Dichtung an der Ventilachse. Ventilteller mit O-Ring Dichtung zum dauerhaft sicheren Schließen der Regelkreise. Vorlauf mit absperrbaren Durchflussmessern. Regelbereich Durchflussmesser 0,5 bis 4 l/min mit Arretierung gemäß EN 1264-4. Die Ventile sind absperrbar und regulierbar zum hydraulischen Abgleich von Heizkörper-, Wand oder Fußbodenheizungen. Beim Absperren geht die Voreinstellung nicht verloren und erfüllt somit die Norm EN 1264-4. Schaugläser unter Systemdruck reinig- und wechselbar. Hauptanschluss mit Überwurfmutter G1. Standardmäßig mit Füll-, Entleerhahn und Handentlüfter im Endmodul. Anschluss über Anschlusswinkel und/oder mit Kugelhahn G1 möglich. Einfache Montage mittels Kunststoff-Wandhalterung mit sehr guten Schalldämpfungseigenschaften und Schnellmontagefunktion – der Verteiler wird durch Einrasten in die Wandhalterung vorab fixiert. Passend für marktübliche Verteilerschränke. Mit ausreichend Abstand zwischen Vor- und Rücklaufbalken, zur bequemen und kollisionsfreien Montage, auch bei großvolumigen Stellantrieben und Heizkreisrohren bis 20 mm. Edelstahlverteilersysteme von AFRISO sind zu 100 % auf Dichtheit und Funktion geprüft.

Anzahl Heiz-/Kühlkreise
2 - 12
Medium
Heizungswasser und Kühlwasser nach VDI 2035
(Wasser-Glykol-Gemische mit max. 50 % Beimischung)
Prüfdruck
max. 6 bar
Verteilerrohr
Edelstahl 304
Hauptanschluss
G1 flachdichtend, mit Überwurfmutter
Anschluss wahlweise von rechts oder links
Anschluss Heiz-/Kühlkreislauf
G¾-Außengewinde, Eurokonus
passend für handelsübliche Klemmringverschraubungen
Temperatureinsatzbereich
Medium:
-20/+90 °C bei 3 bar,
-20/+80 °C bei 4 bar,
-20/+70 °C bei 5 bar,
-20/+60 °C bei 6 bar
Wandhalterung
schlagfester Kunststoff mit Gummilagerung,
erfüllt DIN 4109,
passend für marktübliche Verteilerschränke
Balkenabstand   220 mm
Rücklaufventile
Aufnahmegewinde:
M30 x 1,5 mm
Schließkraft:
> 70 N
Schließmaß:
12 ± 0,6 mm
(Offenstellung 15 mm)
Kvs-Wert:
1.93 m³/h
Kompatibilität
passend für elektrothermische Stellantriebe TSA-01/-02/-03 von AFRISO oder handelsübliche Stellantriebe mit Überwurfmutter M30 x 1,5 mm und Schließmaßbereich von 10,3 bis 11,0 mm
Optionen
  • dynamisches Rücklaufventil Vario-DP zum automatischen hydraulischen Abgleich
  • Endmodul Messing, vernickelt

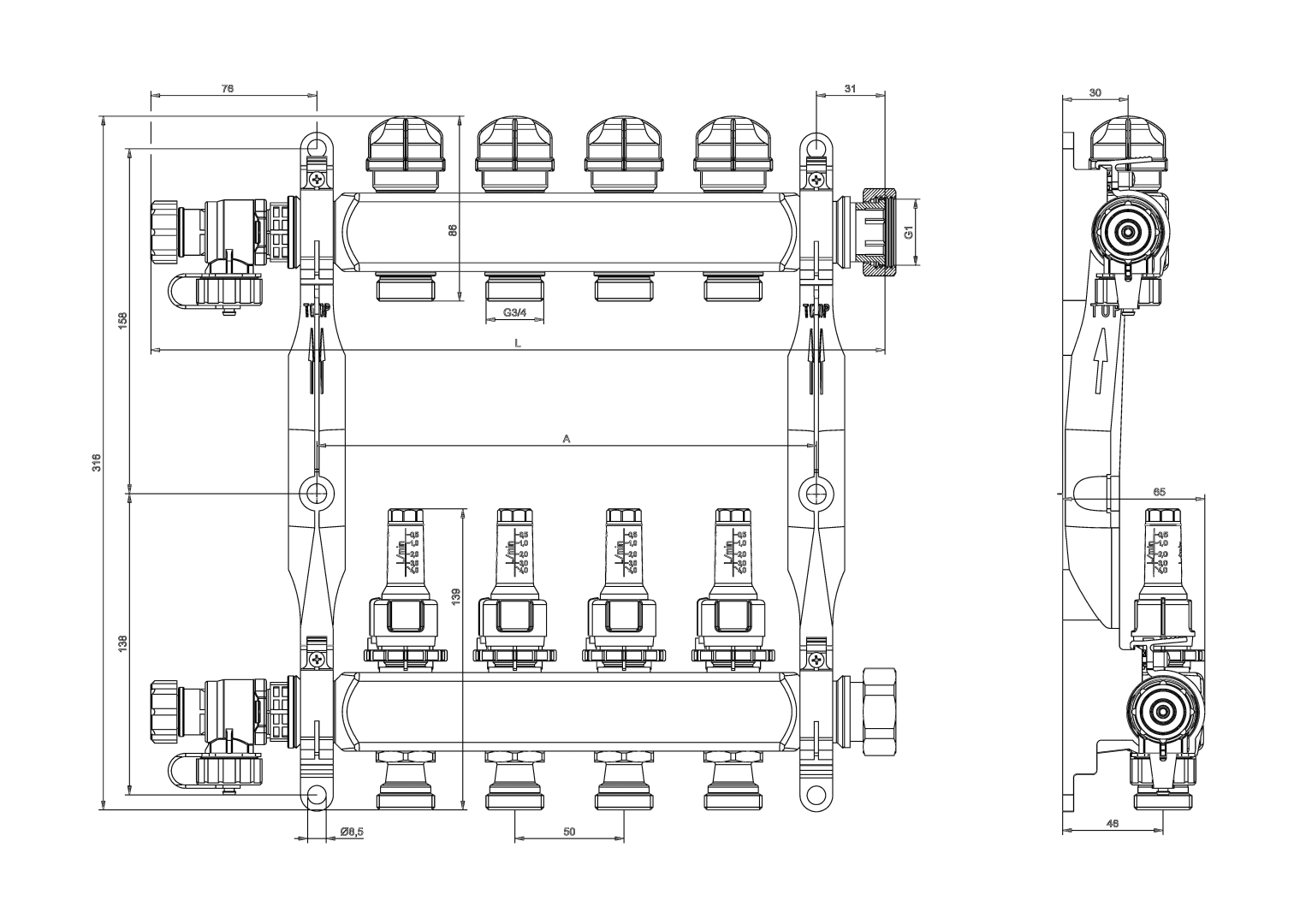

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
