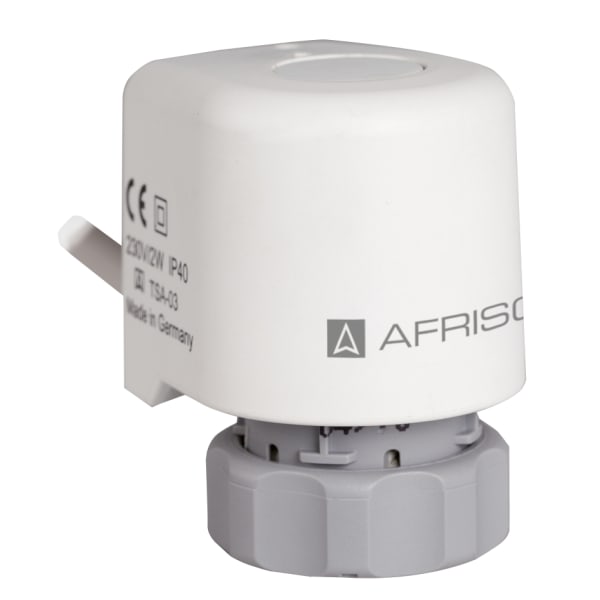

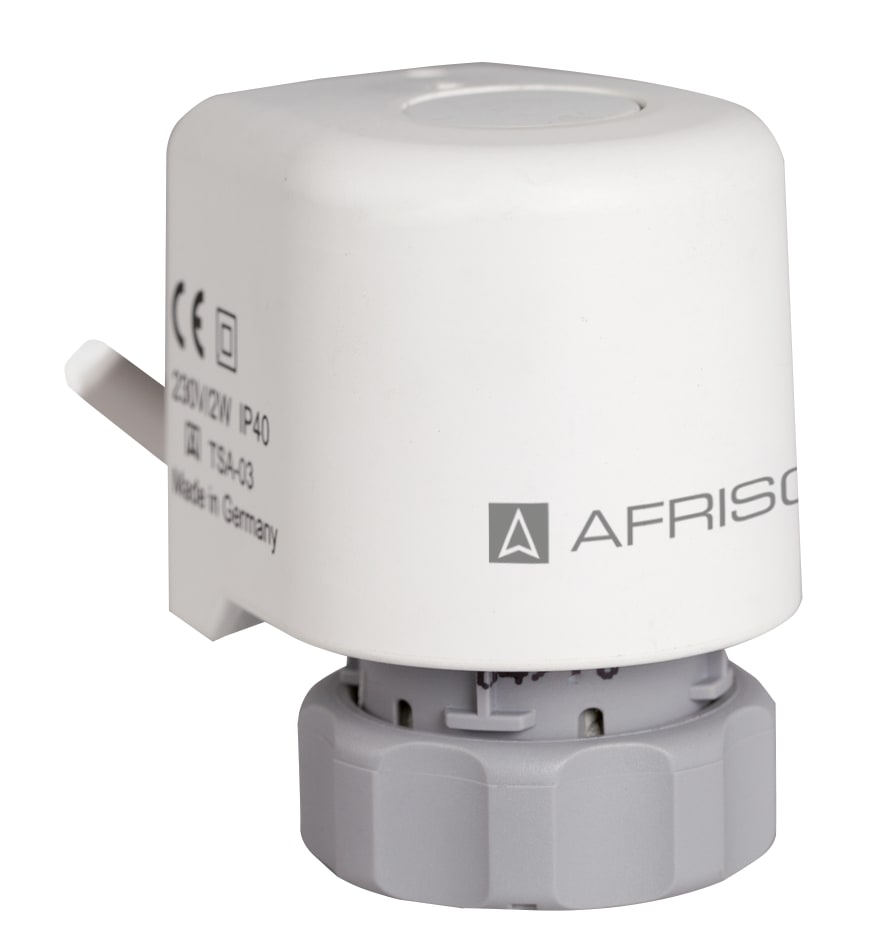

TSA 03

Thermischer Stellantrieb

Ausführungen Betriebsanleitung

  • Hubstellungsanzeige über grauen Stößel an der Haube
  • mit integriertem Endschalter für die Verteilerpumpe
  • wahlweise als 24-V- oder 230-V-Version
  • kompakte Bauform

Zur Regelung von Warmwasserventilen in Radiatoren oder AFRISO Verteilersystemen wie z. B. Heiz-/Kühlkreisverteiler ProCalida® MC und EF bzw. Industrieverteiler IN. Stellantriebe setzen das elektrische Signal von Raum- oder Uhrenthermostaten in einen Ventilhub um und regeln die eingestellte Temperatur über die Durchflussmenge.
Der Stellantrieb ist werkseitig geschlossen und somit direkt vorbereitet für den Automatikbetrieb.

Elektrothermischer Stellantrieb mit Stellungsanzeige, Endschalter, Anschlusskabel und Überwurfmutter zum direkten Anschluss an das Ventil oder Verteileroberteil. Ausführung stromlos geschlossen. TSA 03 eignet sich, um über den integrierten Endschalter die Pumpe abzuschalten, wenn alle Hubventile geschlossen sind.

Art.-Nr.
Thermischer Stellantrieb TSA 03AC 230 V mit Endschalter78871
Thermischer Stellantrieb TSA 03AC/DC 24 V mit Endschalter78872
  • Lagerware
  • Fertigungsware

Betriebsart
stromlos geschlossen (NC)
Hub
> 3.2 mm
Anzeige über Stößel auf der Haube
Stellkraft
  90 N
Öffnungszeit
5 − 6 min
Temperatureinsatzbereich
Umgebung:
max. 60 °C
Versorgungsspannung
AC 230 V
Leistung:
  2 W
Schaltausgang
1 potenzialfreier Schließer
Kontaktbelastung
AC/DC 24 V, 6 (2) A
AC 230 V, 6 (0,1) A
Anschluss
Überwurfmutter M30 x 1,5 mm
Schließmaß
  10.8 mm
Kabellänge
  1 m
Gehäuse
Kunststoff
B x H x T:
39 x 57 x 52 mm
Schutzart:
IP 40 (EN 60529)
