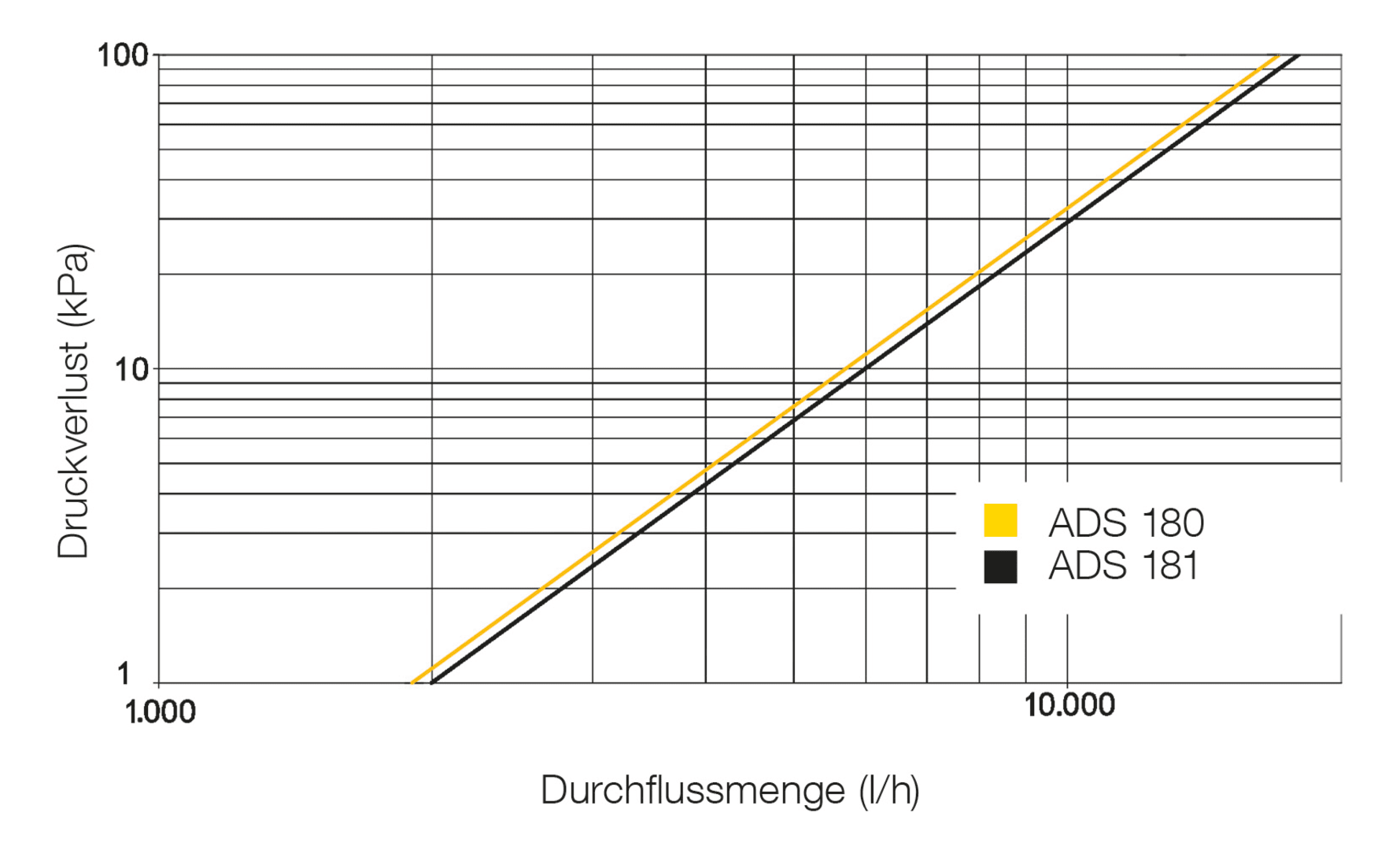

<b>Filterfunktion Schritt 2</b> Verschmutzungen werden durch das Edelstahlsieb zurückgehalten Bilder 3 ADS 180 Magnetschlammabscheider Ausführungen Betriebsanleitung Video Benefits effektive Partikelabscheidung mittels Magneteinsatz und Filtersiebverlängert die Lebensdauer der Anlage und sichert die optimale Anlageneffizienzeinfache Bedienung und ReinigungDank geringem Druckverlust ideal für große Wassermengen geeignet Anwendung Zur kontinuierlichen Entfernung von festen Verunreinigungen aus Heizungsanlagen, welche andere Systemkomponenten (Wärmetauscher, Verflüssiger, Ventile, Pumpen usw.) beschädigen können. Der Schlammabscheider sorgt für sauberes Wasser, störungsfreien Betrieb, eine bessere und schnellere Wärmeübertragung und somit auch für eine Brennstoff- und Emissionsreduktion. Geeignet für Warmwasser-Heizungsanlagen, Fußbodenheizungen oder sonstige Anlagenteile mit Wasser-Glykol-Mischungen. Rost, Kalkpartikel, Kalzium, Magnesium, Oxide, Karbonate, Schlamm und größere Partikel wie Metallspäne oder Bauschmutz werden aus dem Kreislauf ohne den Einsatz von Chemikalien herausgetrennt. Der Einbau erfolgt idealerweise im Rücklauf vor dem Wärmeerzeuger Beschreibung Kompakter Schlammabscheider mit Ablasshahn und Magnetiteinsatz. Dem Systemwasser werden beim Einströmen in den Abscheider metallische Partikel wie Rost oder Metallspäne durch einen starken Magnet entzogen. Andere nichtmetallischen Partikel werden vom 800-µm-Edelstahlsieb zurückgehalten. Über den integrierten Ablasshahn lassen sich die gesammelten Verunreinigungen einfach entfernen. Im Gehäuseoberteil befindet sich ein Anschlussgewinde G½, welches durch eine Kappe verschlossen ist. Optional kann dort ein automatischer Schnellentlüfter montiert werden. Mit Hilfe des im Lieferumfang enthaltenen Montagewerkzeuges kann der Schlammabscheider für eine intensive Reinigung einfach zerlegt werden. Ausführungen Technische Daten Technische Zeichnungen Downloads Video Ausführungen WärmedämmungAnschlussArt.-Nr.Magnetschlammabscheider ADS 180G1 IG40921Magnetschlammabscheider ADS 180 WDG1 IG40925Magnetschlammabscheider ADS 181G1¼ IG40941Magnetschlammabscheider ADS 181 WDG1¼ IG40945 Lagerware Fertigungsware Technische Daten WerkstoffGehäuse: Kunststoff (PA66 mit 30 % Glasfaser)Anschlussteile: MessingFiltersieb: EdelstahlBetriebsdruckbei max. 50 °C: 6 barbei max. 90 °C: 3 barKvs-Wert17.1 m³/hDurchflussmax. 9.6 m³/hTemperatureinsatzbereichUmgebung: 0/90 °CFassungsvermögen440 mlAnschlüsseSystem: G1 IGEntlüfter: G½ IGFiltersiebMaschenweite: 800 μm (vormontiert)MagneteinsatzNeodym 1,2 TEinbaulagewaagerechtLieferumfangMagnetschlammabscheider mit 800 μm-FiltersiebMontagewerkzeugeOptionenandere Anschlussgewinde Technische Zeichnungen Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken. GrößeG1G1¼A244252B195200C2427,5D87,587,5E102102 Downloads DOK_KAT_PIN_MAGNETSCHLAMMABSCHEIDER_ADS18X_DE_20260326_082049205.PDF Katalog-Produktinformationen Haustechnik PDF Herunterladen Magnetschlammabscheider ADS 180 Betriebsanleitungen Haustechnik PDF Herunterladen Video
DOK_KAT_PIN_MAGNETSCHLAMMABSCHEIDER_ADS18X_DE_20260326_082049205.PDF Katalog-Produktinformationen Haustechnik PDF Herunterladen
