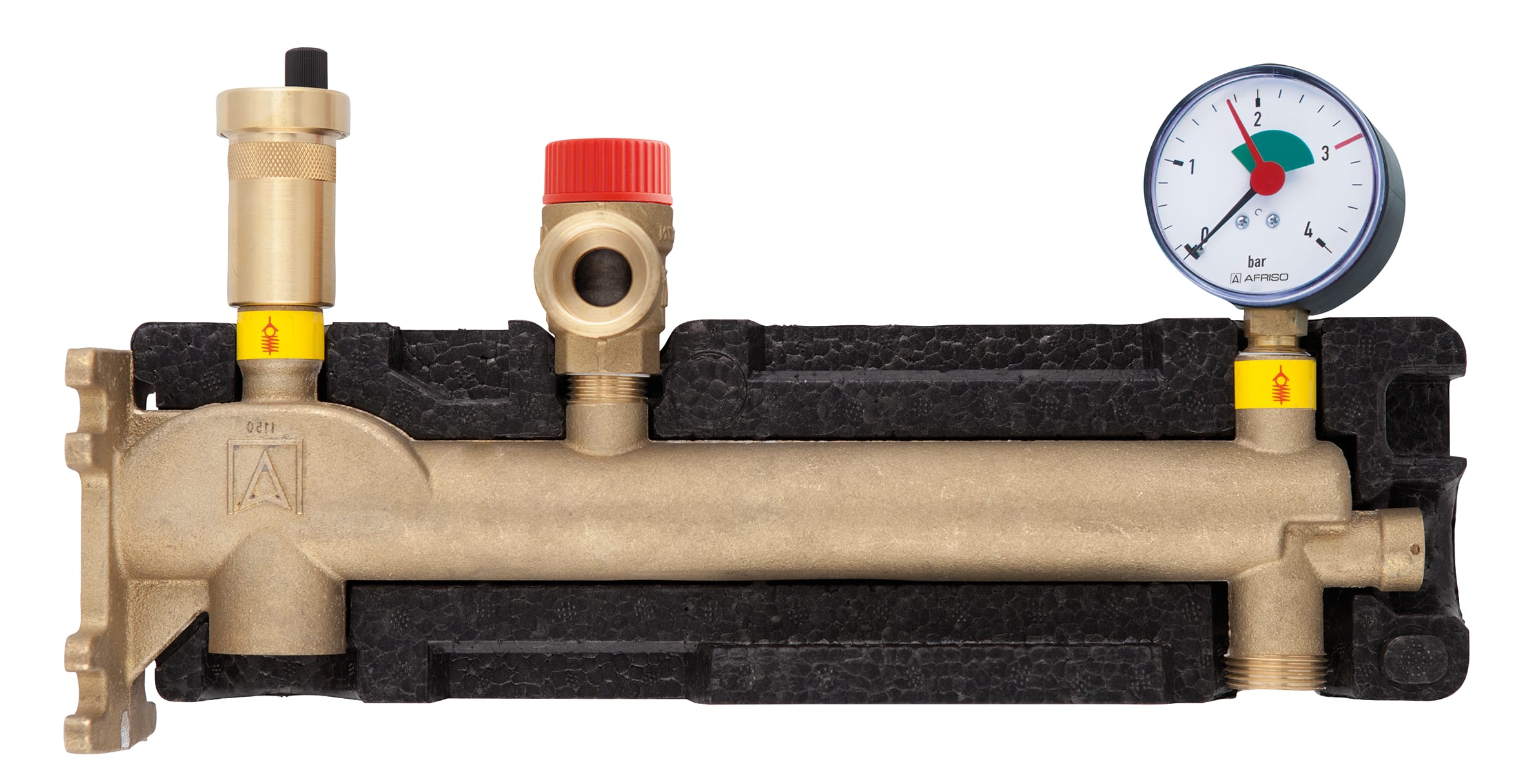

Gefäßanschlusskombination GAK-MS mit Isolierung | 77932

Gefäßanschlusskombination GAK - Messing

Lagerware
Betriebsanleitung

  • Armaturenträger aus massivem Messingguss
  • Montagevorteil durch vorgefertigte, dichtgeprüfte Baugruppe
  • stabile Befestigungskonsole zur Montage mit Schrauben und Dübeln
  • Verdrehbares Sicherheitsventil zur Absicherung gegen Drucküberschreitung
  • Schnellentlüfter PrimoVent mit Zwei-Wege-Entlüftungsprinzip zur sicheren automatischen Entlüftung
  • sichere Entlüftung durch hochgezogenen Anschluss für den Schnellentlüfter
  • Entlüftungsdom zur Ansammlung und Trennung der Luft vom Wasser im Heizsystem
  • integriertes Montageventil für schnelle einfache Montage und Demontage des Schnellentlüfters
  • Heizungsmanometer zur direkten Anzeige des Systemdruckes
  • Verplombbares Kappenventil zum direkten Anschluss des MAG und für einfache Absperrung und Entleerung z.B. bei Austausch des MAG
  • servicefreundlich: Manometer, Entlüfter und Ausdehnungsgefäß auswechselbar ohne Entleerung
  • für Membranausdehnungsgefäße bis 50 l an Heizungsanlagen bis zu einer Leistung von 50 kW

Zum Anschluss von Membranausdehnungsgefäßen bis 50 l für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.

Vormontierte Kombinationsarmatur, bestehend aus:
Armaturenträger aus massivem Messingguss mit integriertem Kappenventil zum Anschluss des Membranausdehnungsgefäßes
Bauteilgeprüftem Sicherheitsventil
Heizungsmanometer mit rotem Markierungszeiger, montiert über selbstdichtendem Montageventil
Schnellentlüfter (12 bar) montiert über selbstdichtendem Montageventil
Zwei formschlüssigen Isolationshalbschalen

Anschlüsse
Kessel:
G¾ IG
Ausdehnungsgefäß:
G¾ IG
Temperatureinsatzbereich
Medium:
max. 120 °C
Maße (mit Isolation)
B x H x T:
360 x 185 x 100 mm
Isolation
Polypropylen EPP
Armaturenträger
Material:
Messing
Ausladung:
300 mm
Membran-Sicherheitsventil MS
Eingang x Ausgang:
G½ x G¾
Dichtung:
Teflonring, drehbar eingedichtet
Ansprechdruck:
  3 bar
Wärmeleistung:
  50 kW
Heizungsmanometer
Rohrfeder-Manometer mit selbstdichtendem Montageventil
Anzeigebereich:
0/4 bar
Sichtscheibe:
mit rotem Markenzeiger
Durchmesser:
63 mm
Anschluss:
G⅜ radial
Schnellentlüfter mit Aquastop
Eingang:
G⅜
Nenndruck:
  12 bar
Lieferumfang
  • Gefäßanschlusskombination GAK
  • 2 Isolationshalbschalen
  • Montagezubehör: Schrauben, Unterlegscheiben, Dübel, Plombe, Plombendraht, Verschraubung G¾ IG x G¾ Überwurfmutter zum Anschluss des Ausdehungsgefäßes
