Heizungspumpengruppe PrimoTherm® 180-2 DN 25 WP 3WM-SM Vario | 77302

Heizungspumpengruppe PrimoTherm® 180-2 DN 25 KVS Vario

Lagerware
Betriebsanleitung Video

  • vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe
  • robuster Mischer mit einstellbarem Kvs-Wert von 2,5 bis 12 m³/h
  • Kvs-Wert-Anpassung auch im Betrieb (unter Systemdruck) jederzeit möglich
  • förderfähig im Programm Heizungsoptimierung (BAFA)

Heizungspumpengruppe zur Verwendung in gemischten Heizkreisen. Mit dem 3-Wege-Mischer und dem Stellmotor kann die Vorlauftemperatur durch Beimischung des Rücklaufes auf eine gewünschte Temperatur geregelt werden. Der neue Mischer mit einstellbarem Kvs-Wert bietet dem SHK-Handwerker die maximale Flexibilität bei der Anpassung an die jeweilige Regelanforderung der Anlage. Der Kvs-Wert kann selbst im Nachhinein unter Druck angepasst werden. Somit kann eine hohe Zahl an Mischer- bzw. Pumpengruppen-Varianten mit nur einer Variante abgedeckt werden. PrimoTherm® 180-2 ist auch als Ausführung RTA erhältlich. Sie kann bei Festbrennstoffkesseln zur Rücklauftemperaturanhebung eingesetzt werden, wenn der Kessel über eine Regelung zur Rücklauftemperaturanhebung verfügt.

Komplette, fest vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe mit allen erforderlichen Funktionsbauteilen, formschlüssige Isolation inklusive.
Der Vorlaufstrang besteht aus:
Kombihahn mit Thermometer im Handrad (rote Kennung, Anzeigebereich 0/120 °C)
Kugelhahn unterhalb der Pumpe
3-Wege-Mischventil ARV 325 KVS Vario mit einstellbarem Kvs-Wert und ProClick-Adaptersystem
Wartungsfreier, lautloser Stellmotor ARM 343 (6 Nm, 120 s, AC 230 V) mit 0/90° Drehwinkel, Drehrichtungsanzeige, Umschalttaste "Hand-/Automatikbetrieb" und ProClick-Adaptersystem
Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis). Geeignet für die Verwendung von Pumpen DN 25 mit G1½ x 180 mm.
Der Rücklaufstrang besteht aus:
Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (blaue Kennung, Anzeigebereich 0/120 °C)
Längenausgleichsrohr mit Anschlussverschraubung
T-Stück zur Mischeranbindung
Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis)
Abweichungen Ausführung RTA
Farbkennung der Thermometer getauscht
3-Wege-Mischer mit Kvs-Wert 12 m3/h (nicht verstellbar)
Systemanschluss (Speicher) mit zusätzlichen Anschlussfl anschen G1 innen
Zusätzlicher Befestigungswinkel zur kopfstehenden oder seitlichen Montage
Lieferumfang ohne Pumpe

Achsabstand
  125 mm
Systemanschlüsse
Kessel:
G1½ AG
Heizkreis:
G1 IG
Temperatureinsatzbereich
Medium:
max. 95 °C
Medium:
kurzzeitig 120 °C
Anlagendruck
max. 10 bar
max.
Nenngröße
DN 25
Kvs-Wert
verstellbar: 2,5 – 4 – 5 – 6 – 8 – 12 m3/h
Leckrate
Mischventil ARV 325 KVS Vario: < 0,05 % Kvs
Isolation
Polypropylen EPP

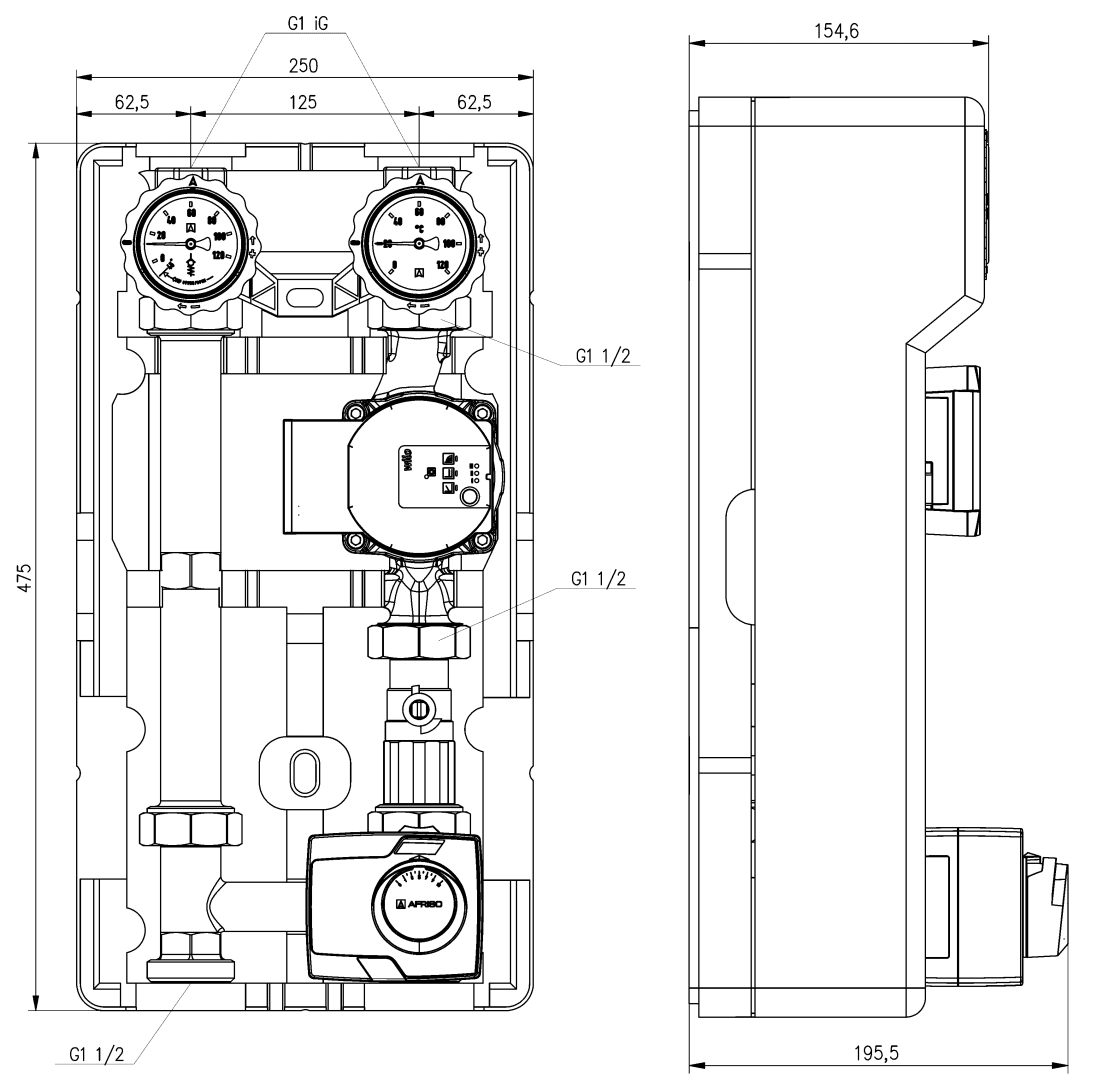

Maße
B x H x T:
250 x 475 x 152 mm
Umwälzpumpe
Wilo Para RS 25–180/6
Baulänge
180 mm
Schutzart
IP 44 (EN 60529)
Versorgungsspannung
AC 230 V, 50 Hz
Energieeffizienzklasse
A
Leistungsaufnahme
Wilo Para RS 25–180/6: 3 − 43 W
Förderhöhe
Wilo Para RS 25–180/6: max. 6.7 m
Fördermenge
Wilo Para RS 25–180/6: max. 3.2 m³/h
Betriebsarten/Einstellungen
Wilo Para RS 25–180/6: konstanter Volumenstrom PP (3),
konstanter Druck CP (3),
konstante Drehzahl (3)
