Heizungspumpengruppe PrimoTherm® 180-3 DN 25 RTA 60 WP | 77570

Heizungspumpengruppe PrimoTherm® 180-3 DN 25 RTA

Fertigungsware

Betriebsanleitung Video

zur Rücklauftemperaturanhebung bei Festbrennstoffkesseln
mit temperaturgesteuertem Kondensationsschutzventil
für geringeren Kondensatanfall beim Verbrennungsprozess
verhindert Ablagerungen im Heizkessel und im Rauchabzug
förderfähig im Programm Heizungsoptimierung (BAFA)

Heizungspumpengruppe zur automatischen Regelung der Rückflusstemperatur des Systemwassers zum Wärmeerzeuger auf einen im Ventil fest eingestellten Wert. Ein integriertes, temperaturgesteuertes Kondensationsschutzventil bildet die Verbindung zwischen der Feststoffheizung und dem Heizkreis oder dem Pufferspeicher. Durch die Verwendung der PrimoTherm® 180-3 RTA wird die Temperatur im Heizkessel in jedem Betriebszustand oberhalb des Kondensationspunktes gehalten. Dies verhindert Ablagerungen im Heizkessel und im Rauchabzug, erhöht die Effizienz und die Lebensdauer der Anlage, Korrosionsschäden des Heizkessels und Schornsteinbrände durch Versottung werden vermieden.

Komplette, fest vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe mit allen erforderlichen Funktionsbauteilen, formschlüssiger Isolation und Wandbefestigung. Durch einen zusätzlichen Befestigungswinkel kann die Montage in jeder beliebigen Richtung (senkrecht/waagerecht) erfolgen.
Der Rücklaufstrang besteht aus:
Kombihahn mit Thermometer im Handrad (blaue Kennung, Anzeigebereich 0/120 °C)
Kugelhahn oberhalb der Pumpe
3-Wege-Mischventil mit fester Mischtemperatur 60 °C
Systemanschluss G1 innen (Kessel), G1 innen (Speicher)
Geeignet für die Verwendung von Pumpen DN 25 mit G1½ x 180 mm.
Der Vorlaufstrang (warm) besteht aus:
Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (rote Kennung, Anzeigebereich 0/120 °C)
Längenausgleichsrohr mit Anschlussverschraubung
Systemanschluss G1 innen (Kessel), G1 innen (Speicher)

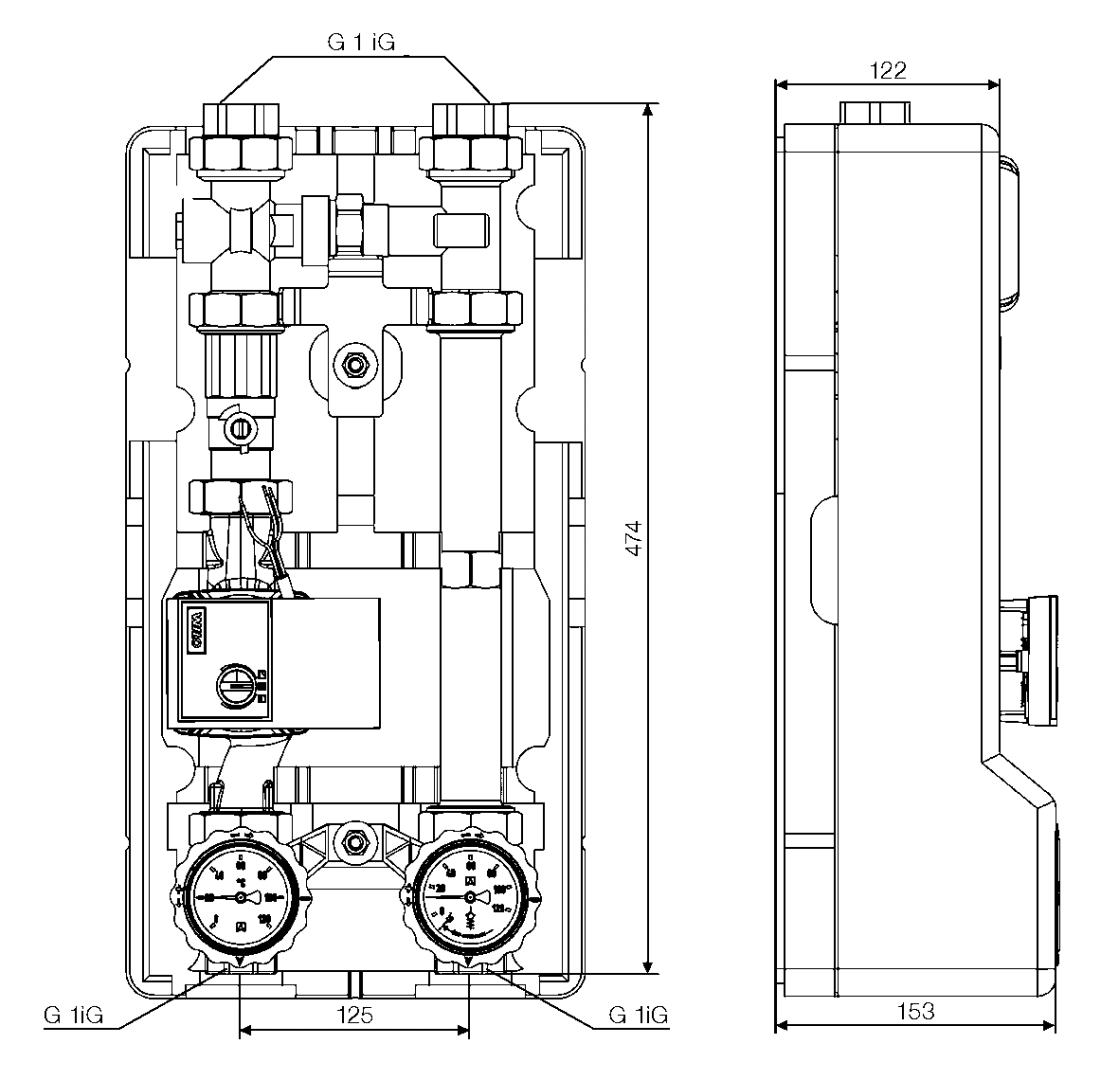

Achsabstand: 125 mm

Systemanschlüsse

Kessel:: G1 IG

Heizkreis:: G1 IG

Temperatureinsatzbereich

Medium:: max. 100 °C

Anlagendruck: max. 10 bar
max.

Nenngröße: DN 25

Anlagenleistung: max. 32 kW max. bei einem Durchfluss von 1.400 l/h und einer Temperaturspreizung von ∆t 20 K

Leckrate: wasserdicht zwischen den Anschlüssen A->AB

Wärmedämmung: Polypropylen EPP

Maße

B x H x T:: 250 x 475 x 153 mm

Umwälzpumpe: Wilo Yonos Para 25/6 RKC

Baulänge: 180 mm

Versorgungsspannung: AC 230 V, 50 Hz

Energieeffizienzklasse: A

Leistungsaufnahme

: 3 − 45 W

Förderhöhe

: 6.2 m

Fördermenge

: 3.3 m³/h

Optionen

andere Öffnungstemperaturen
andere Umwälzpumpen

Heizungspumpengruppe PrimoTherm® K 180-1 DN 25, K 180-2 DN 25
