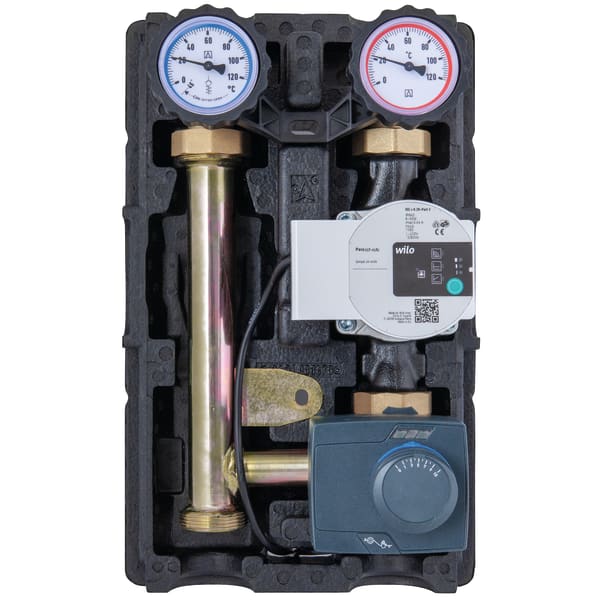

PRO_TEC_VOR_PRIMOTHERMK_180-2_DN25_WP_TEILISO_20230215_131819395.TIF

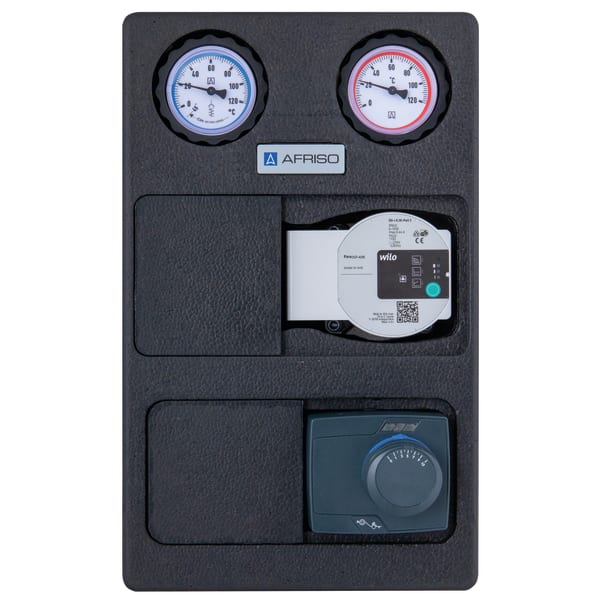

PRO_TEC_VOR_PRIMOTHERMK_180-2_DN25_WP_VOLLISO.TIF
PRO_TEC_VOR_PRIMOTHERMK_180-2_DN25_WP.TIF
PRO_TEC_VOR_PRIMOTHERMK_180-2_DN25_WP_TEILISO_20230215_131819395.TIF
PRO_TEC_VOR_PRIMOTHERMK_180-2_DN25_WP_VOLLISO.TIF
Bilder 3
Zurück

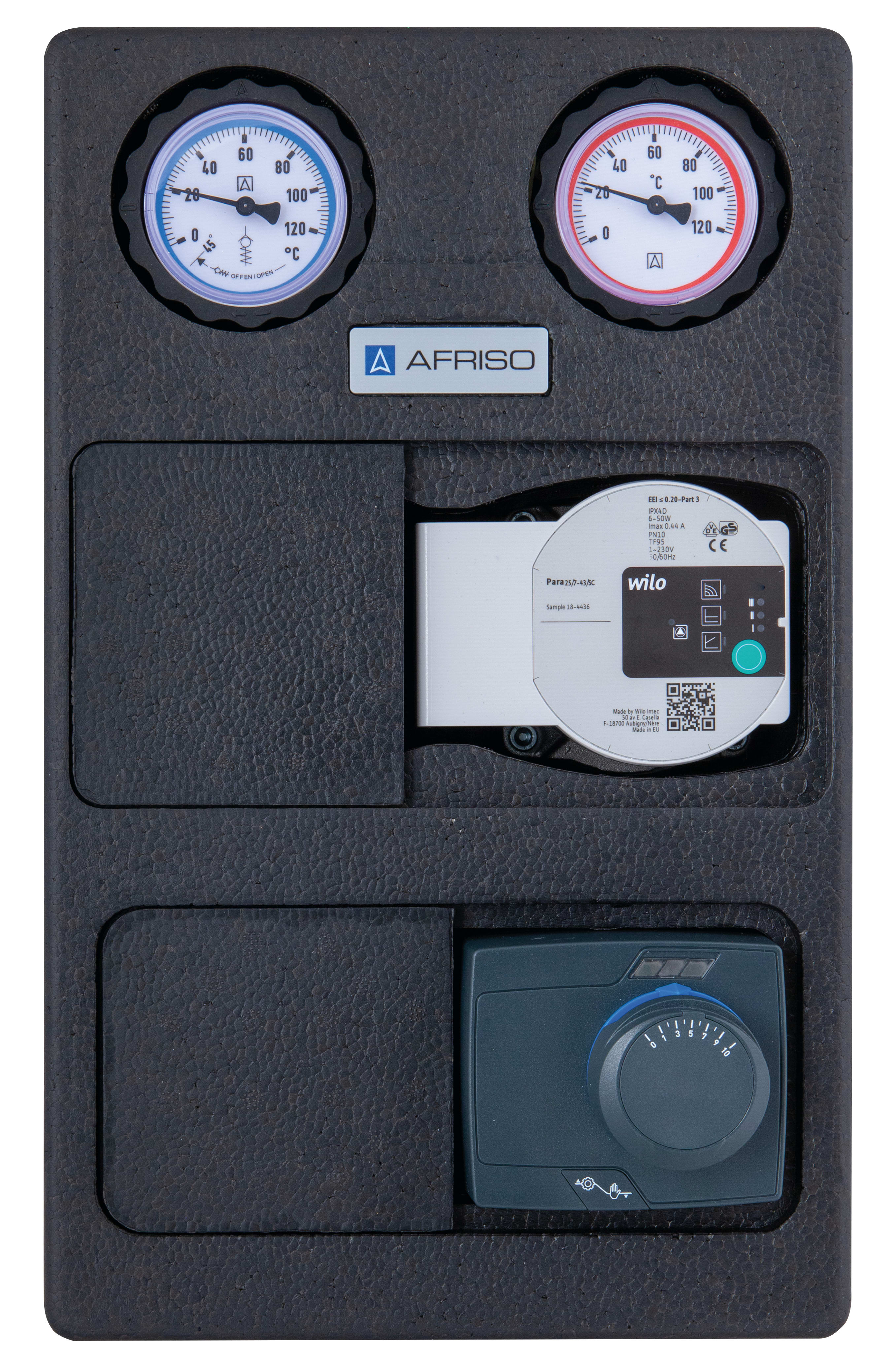

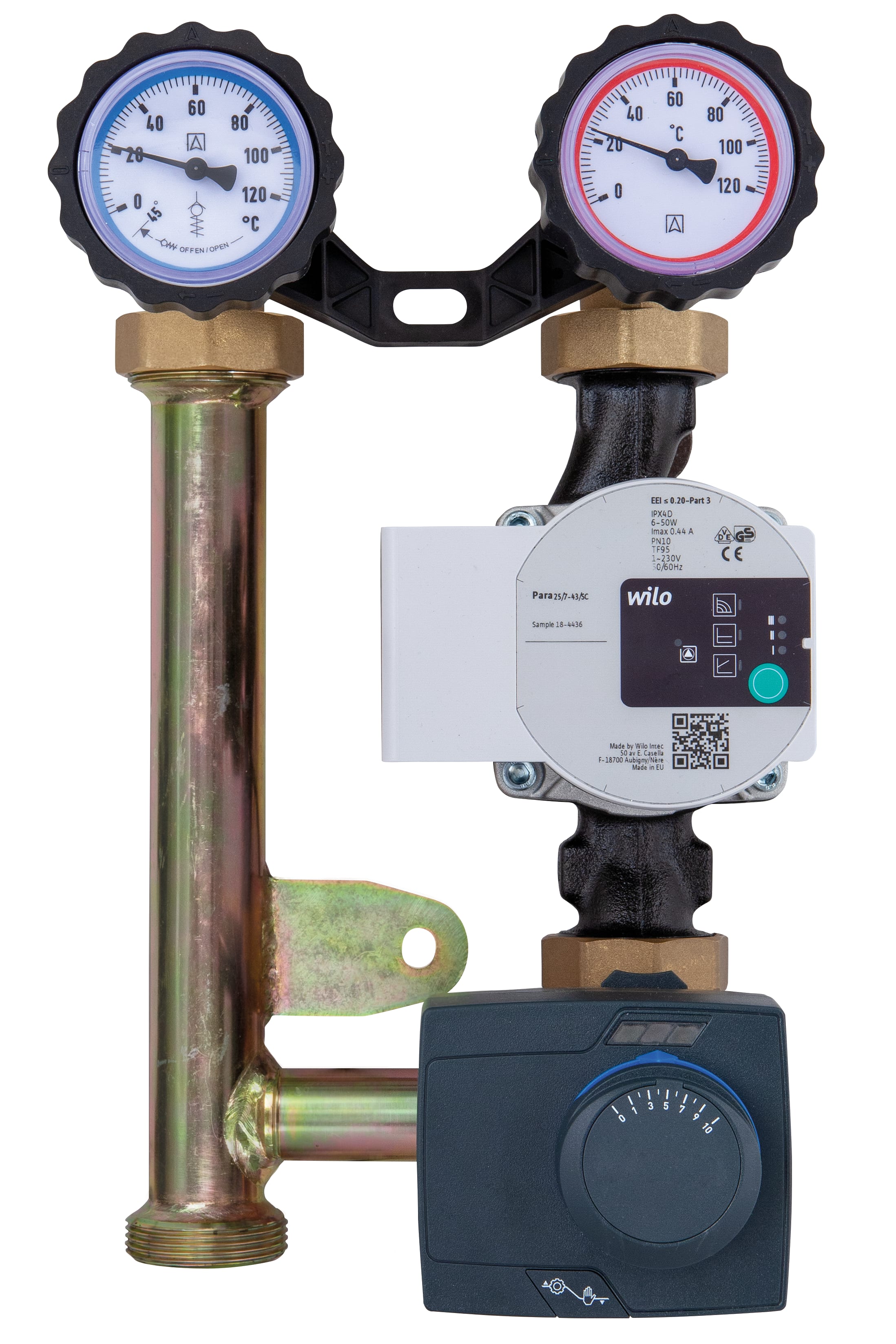

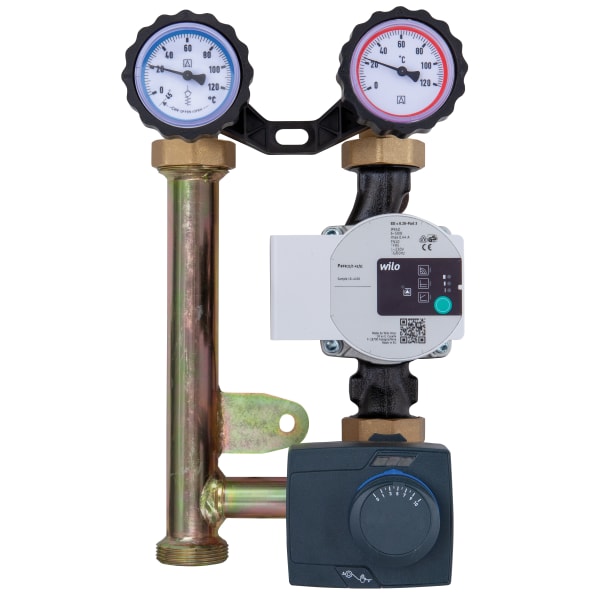

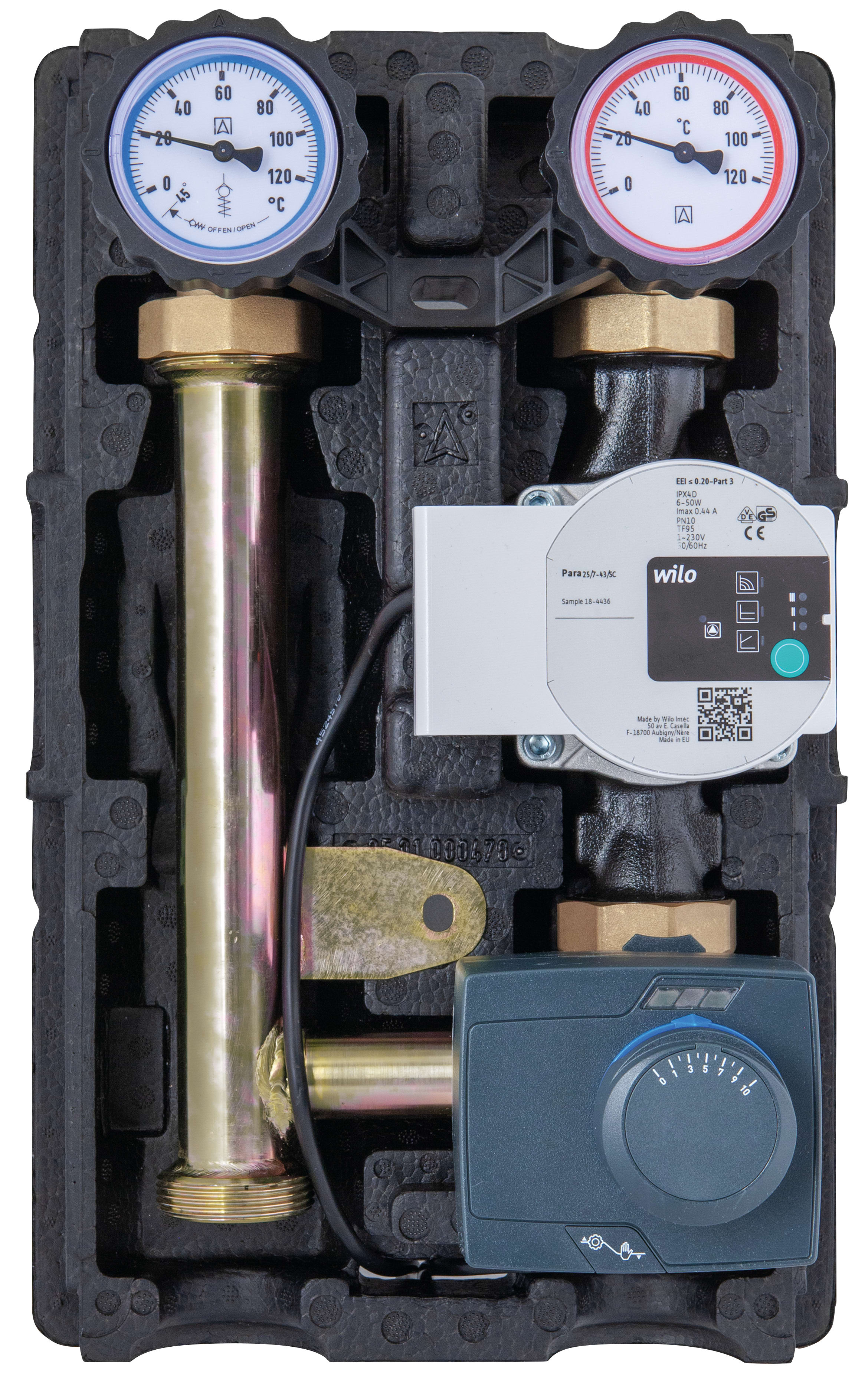

Heizungspumpengruppe PrimoTherm® K 180-2 DN25 WP 3WM-SM Vario | 77816

Heizungspumpengruppe PrimoTherm® K 180-2 DN25 KVS Vario

Fertigungsware
Betriebsanleitung Video

  • vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe
  • mit hochwertigem, robustem Mischer
  • Ausführung mit einstellbarem Kvs-Wert von 2,5 bis 12 m3/h: Anpassung auch im Betrieb (unter Systemdruck) jederzeit möglich
  • wahlweise mit Hochenergieeffizienzpumpe Klasse A

Heizungspumpengruppe zur Verwendung in gemischten Heizkreisen. Mit dem 3-Wege-Mischer und dem Stellmotor kann die Vorlauftemperatur durch Beimischung des Rücklaufes auf eine gewünschte Temperatur geregelt werden. Die Mischer-Ausführung mit einstellbarem Kvs-Wert bietet maximale Flexibilität bei der Anpassung an die jeweilige Regelanforderung der Anlage. Der Kvs-Wert kann selbst im Nachhinein unter Druck angepasst werden. Somit kann eine hohe Zahl an Mischer- bzw. Pumpengruppen-Varianten mit nur einer Variante abgedeckt werden.

Kompakte, fest vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe mit allen erforderlichen Funktionsbauteilen, formschlüssige ENEV-konforme Wärmedämmung und Wandbefestigung. Aufkleber mit Piktogrammen erleichtern die Kennzeichnung.
Der Vorlaufstrang besteht aus:
Kombihahn mit Thermometer im Handrad (rote Kennung, Anzeigebereich 0/120 °C)
3-Wege-Mischventil mit ProClick-Adaptersystem, wahlweise ARV 325 mit Kvs-Wert 12 m3/h oder KVS Vario mit einstellbarem Kvs-Wert
Wartungsfreier, lautloser Stellmotor ARM 343 (6 Nm, 120 s, AC 230 V) mit 0/90° Drehwinkel, Drehrichtungsanzeige, Umschalttaste „Hand-/Automatikbetrieb“ und ProClick-Adaptersystem
Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis) Geeignet für die Verwendung von Pumpen DN 25 mit G1½ x 180 mm.
Der Rücklaufstrang besteht aus:
Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (blaue Kennung, Anzeigebereich 0/120 °C)
Längenausgleichsrohr als T-Stück zur Mischeranbindung mit Verschraubung für Systemanschluss
Systemanschluss G1½ außen (Kessel), G1 innen (Heizkreis)

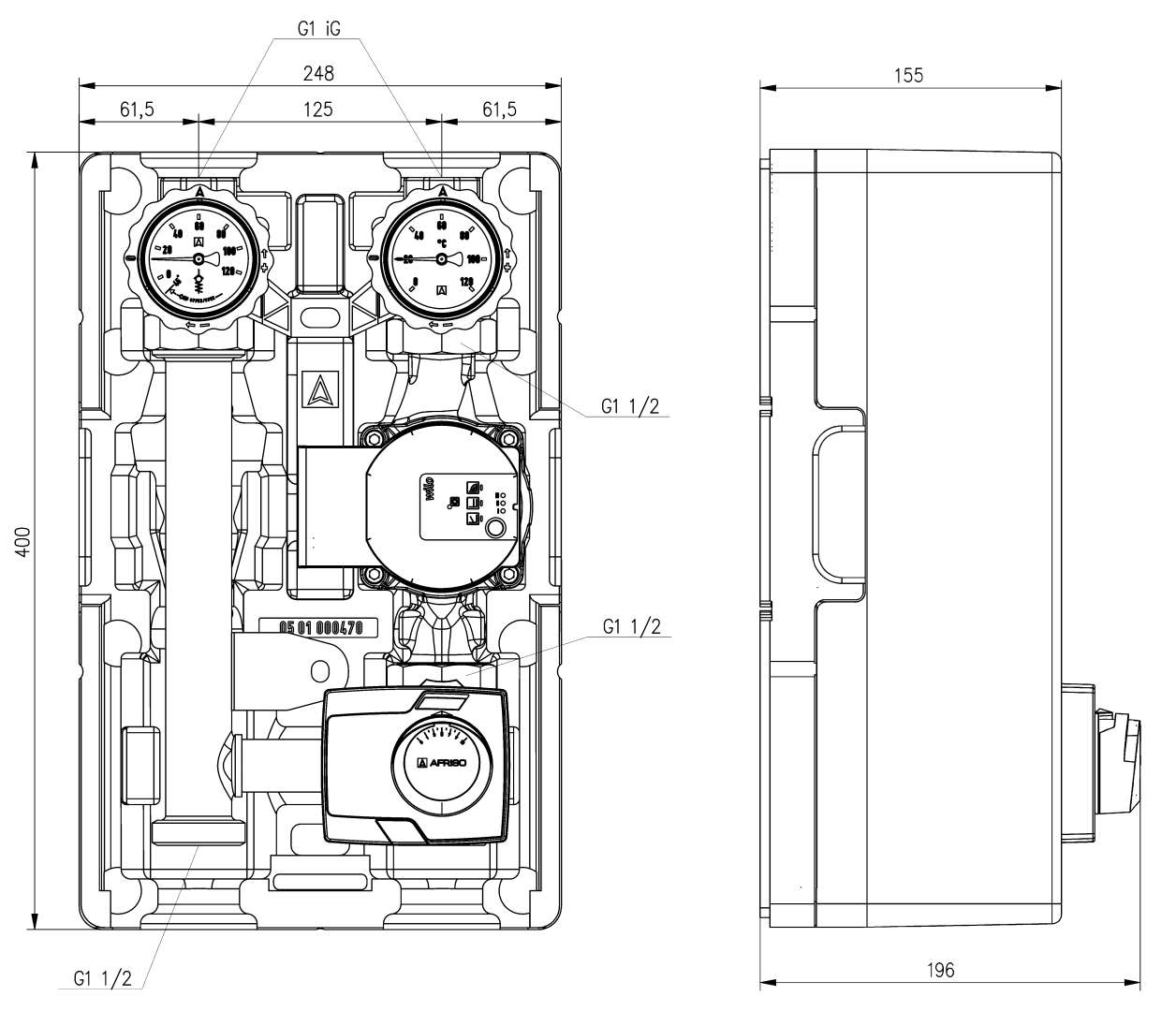

Achsabstand
  125 mm
Systemanschlüsse
Kessel:
G1½ AG
Heizkreis:
G1 IG
Temperatureinsatzbereich
Medium:
max. 95 °C
Medium:
kurzzeitig 120 °C
Anlagendruck
max. 10 bar
max.
Nenngröße
DN 25
Kvs-Wert
verstellbar: 2,5 – 4 – 5 – 6 – 8 – 12 m3/h
Leckrate
Mischventil ARV 325 KVS Vario: < 0,1 % vom Kvs-Wert (bis ∆p 0,5 bar < 0,2 % vom Kvs-Wert)
Wärmedämmung
Polypropylen EPP
Maße
B x H x T:
248 x 400 x 155 mm
Umwälzpumpe
Wilo Para RS 25–180/6
Baulänge
180 mm
Schutzart
IP 44 (EN 60529)
Versorgungsspannung
AC 230 V, 50 Hz
Energieeffizienzklasse
A
Leistungsaufnahme
Wilo Para RS 25–180/6: 3 − 43 W
Förderhöhe
Wilo Para RS 25–180/6: max. 6.7 m
Fördermenge
Wilo Para RS 25–180/6: max. 3.2 m³/h
Betriebsarten/Einstellungen
Wilo Para RS 25–180/6: konstanter Volumenstrom PP (3),
konstanter Druck CP (3),
konstante Drehzahl CC (3)
