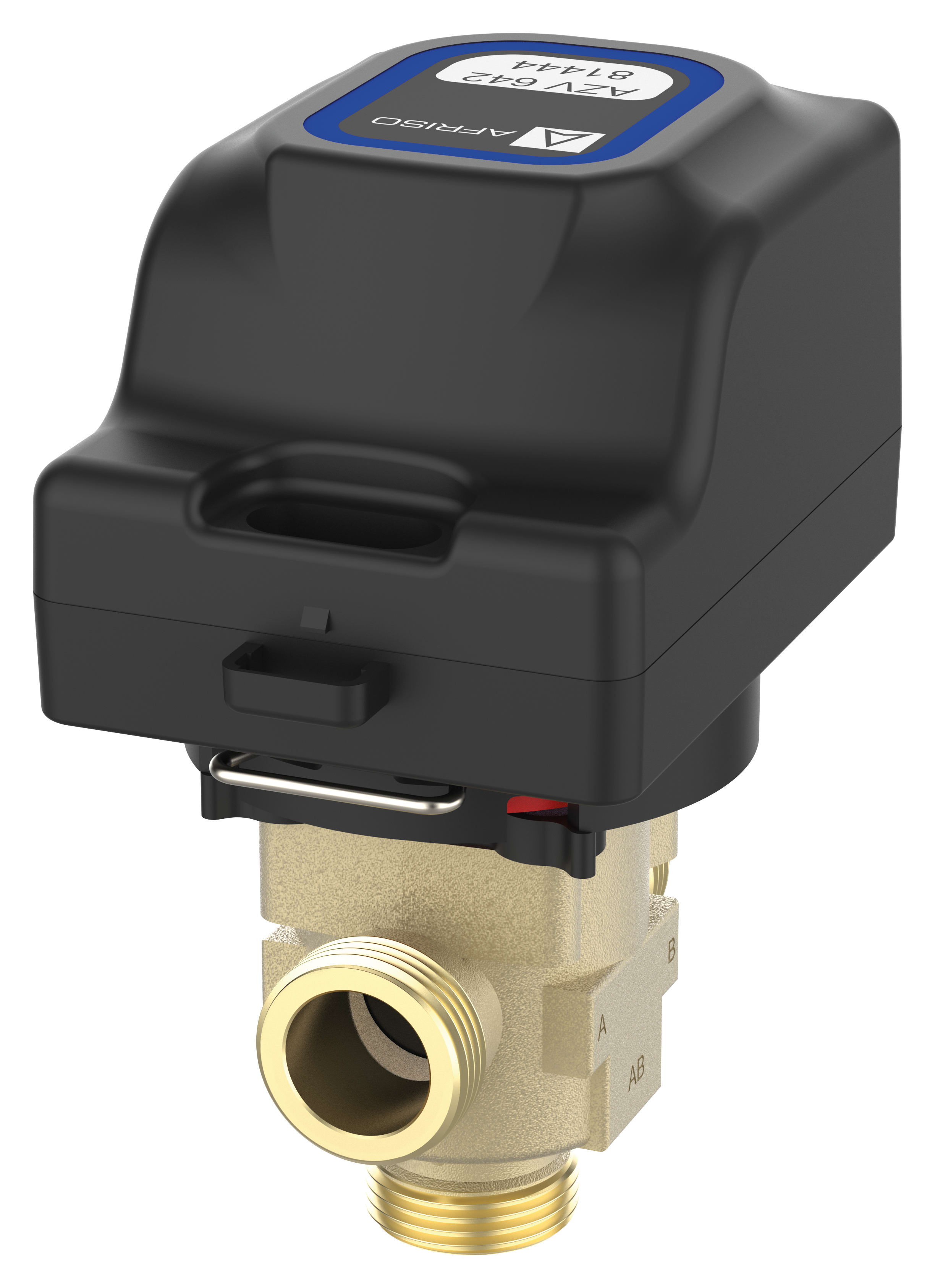

Zonenventil AZV

Ausführungen Betriebsanleitung Video

  • robuste Messingausführung
  • schließt dicht
  • intuitive Stellungsanzeige mittels farbigem Ampel-System
  • geringer Druckverlust, ideal für große Wassermengen
  • einfache Integration in Wärmepumpen oder Hydrauliksysteme
  • wartungsfrei

Zur Integration in Wärmepumpen oder Hydrauliksysteme. Das AZV kann beispielsweise zum Umschalten zwischen den Betriebsarten "Heizen" und "Kühlen" oder "Heizen" und "Brauchwassererwärmung" sowie dem Umschalten bei Speicheranwendungen eingesetzt werden und eignet sich zudem zum Absperren. Durch die unterschiedlichen Gehäusevarianten kann das Zonenventil individuell an den Einsatzzweck und Einsatzort angepasst werden. Geeignet für Wasser und Wasser-Glykol-Gemische mit max. 50 % Glykol.

Zonenventil bestehend aus Ventileinheit mit elektrischem Antrieb. Durch die erprobte, robuste Bauart wird eine vollständige Dichtheit, bei geringem Druckverlust, erreicht. Ein Stellungsanzeiger mit farbigem Ampel-System signalisiert intuitiv den Schaltzustand des Ventils. Die Durchflussrichtung des Ventils in Ruheposition kann im eingebauten Zustand jederzeit ohne Öffnen des Wasserkreislaufs geändert werden. Manueller Notbetrieb nach Abnahme des Elektromotors durch Drehen am integrierten Handrad möglich.

Art.-Nr.
Zonenventil AZV 4422-W G¾ NC81440
Zonenventil AZV 4432-W G1 NC81441
Zonenventil AZV 4522-W G¾ NO81442
Zonenventil AZV 4532-W G1 NO81443
Zonenventil AZV 6423-W G¾81444
Zonenventil AZV 6433-W G181445
Zonenventil AZV 6473-WE G181446
Zonenventil AZV 8443-W G1¼81447
  • Lagerware
  • Fertigungsware

Ventil
Material
Gehäuse:
Messing (CW617N)
Dichtungen:
EPDM
Anschlüsse
siehe Tabelle
Betriebsdruck
max. 10 bar
Differenzdruck
max. 2 bar
Stellwinkel
90 °
Medium
Heizungswasser oder Wasser-Glykol-Gemisch (max. 50 % Glykol)
Temperatureinsatzbereich
Medium:
-20/+90 °C
Umgebung:
0/75 °C
Elektroantrieb
Gehäuse
Material:
Kunststoff (PC/ABS)
Schutzklasse:
II
Schutzart:
IP 54 (EN 60529)
elektrischer Anschluss
AMP Superseal 1.5 Series 1745082-1
Laufzeit
  15 Sekunden
Leistungsaufnahme
< 7 W, in Ruheposition 0 W
Versorgungsspannung
AC 230 V, 50 Hz
Nennbetriebsart
S3 25 %
Option
  • Antrieb mit anderen Stellzeiten
  • Antrieb mit stärkerem Motor/Getriebe
  • individuelle Gehäusegeometrie
  • andere Anschlüsse
