CAPBs® Set Strangabgleich | P00057

CAPBs® Set zum hydraulischen Abgleich an Strangarmaturen

Lagerware
Video

  • Set zur Durchführung des hydraulischen Abgleich an Strangarmaturen und Strangregulierventilen
  • Messung und Überprüfung von Differenzdruck und Durchfluss
  • einsatzbereit in Kombination mit AFRISO BlueLine-Messgeräten, Smartphones und Tablets als Auswertegerät
  • robuster, modularer Systemkoffer M, passend zum Werkzeugkoffer- und Regelsystem Sortimo-Boxx
  • Schritt-für-Schritt-Messablauf in Verbindung mit der App EuroSoft® live
  • PDF-Dokumentation mit Signaturen, Fotos und Zusatznotizen schnell erstellen und via Smartphone oder Tablet versenden

Zur Messung von Differenzdruck und zur Einregulierung des Durchflusses an Strangarmaturen oder Strangregulierventilen im Rahmen des hydraulischen Abgleichs
Zu verwenden in Kombination mit allen gängigen Ventiltypen und Herstellern

CAPBs®-Set Strangabgleich ist ein einfaches, leichtes Messsystem zur Durchführung des hydraulischen Abgleichs an Strangarmaturen und Strangregulierventilen. Die kostenlose App EuroSoft live erleichtert den Messvorgang durch eine Schritt-für-Schritt-Bedienung des Messsystems. Alle gängigen Ventiltypen können durch Eingabe des Kvs-Wertes in der Applikation hinterlegt werden. Wassermengen können so ohne Umrechnung problemlos am Ventil angepasst und eingestellt werden. Die Messwerte für Druck und Durchfluss können in verschiedenen Einheiten angegeben werden und Messergebnisse in Sekundenschnelle dokumentiert und geteilt werden.

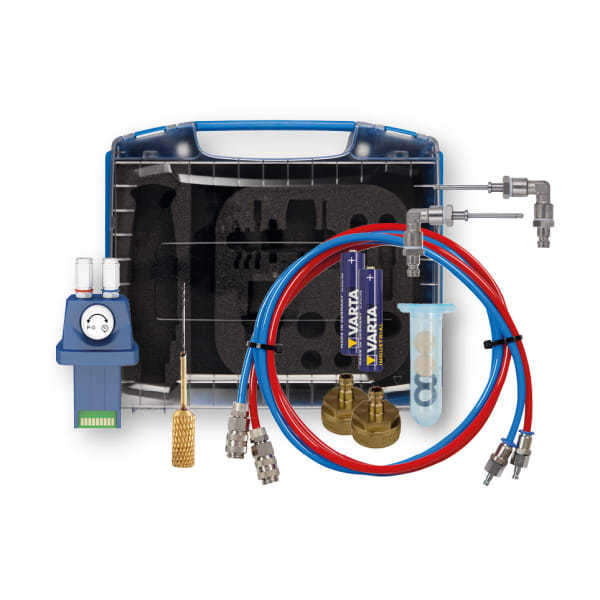

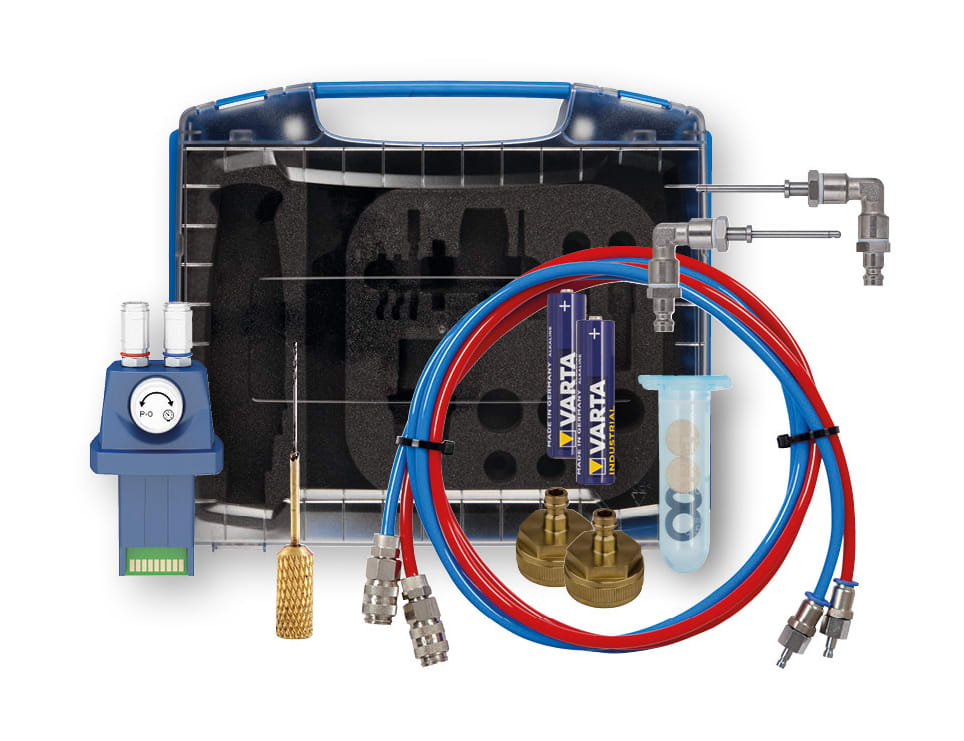

Lieferumfang
  • Drucktransmitter CAPBs® sens PT 86, 20 bar, Anschluss 2 x Kupplung DN 2,7
  • Messadapter G¾ IG mit Anschlussstecker DN 5
  • Messschlauch-Set für VarioQ ⌀ 6 mm (rot & blau) für Strangregulierventile mit 2x Winkelmessnadel Ø 3,3 mm für Strangregulierventile
  • Messnadelbohrer
  • Sinterfilter mit O-Ring, Reaktionsgefäß 2 ml (blau)
  • 2x 1,5 V AAA Alkaline-Batterien

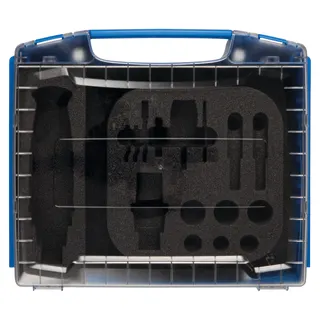

  • modularer Systemkoffer M "Abgleich"
