MSA 10 DT

motorischer Stellantrieb für automatischen hydraulischen Abgleich

Ausführungen Betriebsanleitung

  • einbauen und fertig! Ganzjährig dynamischer hydraulischer Abgleich
  • förderfähig im Programm Heizungsoptimierung (BAFA)
  • First-Open-Funktion
  • universell einsetzbar im Bestand oder Neubau
  • geeignet für Heizen und Kühlen
  • Fühlerposition automatisch detektiert, daher verwechslungssicher

Stellantrieb für den automatischen hydraulischen Abgleich und zum energiesparen den Betrieb von Flächenheizsystemen. Geeignet zur Regelung von Warmwasserventilen in Verteilersystemen wie z. B. AFRISO Heiz-/Kühlkreisverteiler ProCalida® MC, EF, VA und IN. Durch die Ventilwegerkennung und die präzise Ventilansteuerung kann der Stellantrieb auch auf bestehenden Verteilern universell eingesetzt werden. Sie regeln stetig und ganzjährig durch den adaptiven PID-Regelalgorithmus die Durchflussmenge entsprechend der gemessenen Vor- und Rücklauftemperatur und stellen dadurch einen dynamischen hydraulischen Abgleich auch bei Teilauslastung der Heizungsanlage sicher.
Der Stellantrieb ist im Auslieferungszustand geöffnet (First-Open-Funktion), wodurch die Hubventile am Verteiler bei der Erstinbetriebnahme geöffnet bleiben. Das erleichtert das Aufschrauben der Antriebe sowie das Füllen und Spülen der Anlage, da zu diesem Zeitpunkt die Regelung meist noch nicht in Betrieb ist. Die First-Open-Funktion (FO) wird automatisch aufgehoben, sobald der Stellantrieb elektrisch angesteuert wird. Die FO-Funktion kann durch einen Reset erneut aktiviert werden.

Motorischer, temperaturabhängig regelnder Stellantrieb mit First- und Re-Open-Funktion, LED-Funktionsanzeige und zwei Fühlerleitungen. Direkter Anschluss mittels Überwurfmutter an das Ventil oder Ventiloberteil. Ansteuerung über die Versorgungsspannung (230 V / 24 V) der Regelklemmleiste. Geringer Stromverbrauch, da durch den motorischen Antrieb nur beim Regelvorgang Energie benötigt wird. MSA erkennt automatisch, welcher Fühler als Vor- oder Rücklauffühler eingesetzt wird.

Art.-Nr.
motorischer Stellantrieb MSA 10 DTAC 230 V79540
motorischer Stellantrieb MSA 10 DTAC/DC 24 V79541
  • Lagerware
  • Fertigungsware

Funktionen
First-Open-Funktion (erneut einstellbar),
Schließpunkterkennung durch Referenzfahrt bei Ansteuerung
Betriebsart
stromlos geschlossen (NC)
Auslieferungszustand: Werkseitig geöffnet
Regelhub
  4.5 mm
Schließmaß
  10.5 mm
Stellkraft
110/150 N
Anschluss
Überwurfmutter M30 x 1,5 mm (Messing, vernickelt)
Gehäuse
Kunststoff PA 6, schwer entflammbar
Schutzart:
IP 54 (EN 60529)
Haube:
weiß
Kabel
2 x 0,75 mm2, weiß
Länge   0.9 m
Temperaturfühler
Befestigung mittels Rohrclip, verwechslungssicher
Kabellänge 0,4 m
Temperatureinsatzbereich
Betrieb:
max. 50 °C (am Ventil)
Umgebung:
0/50 °C
Lagerung:
-25/+60 °C
relative Luftfeuchte:
< 85 % r.F., nicht kondensierend
Versorgungsspannung
AC 230 V
Leistungsaufnahme im Dauerbetrieb
AC 230 V: < 1 W
Einschaltleistung
AC 230 V:
  30 mA
Schutzklasse
AC 230 V: II (EN 60730-1)

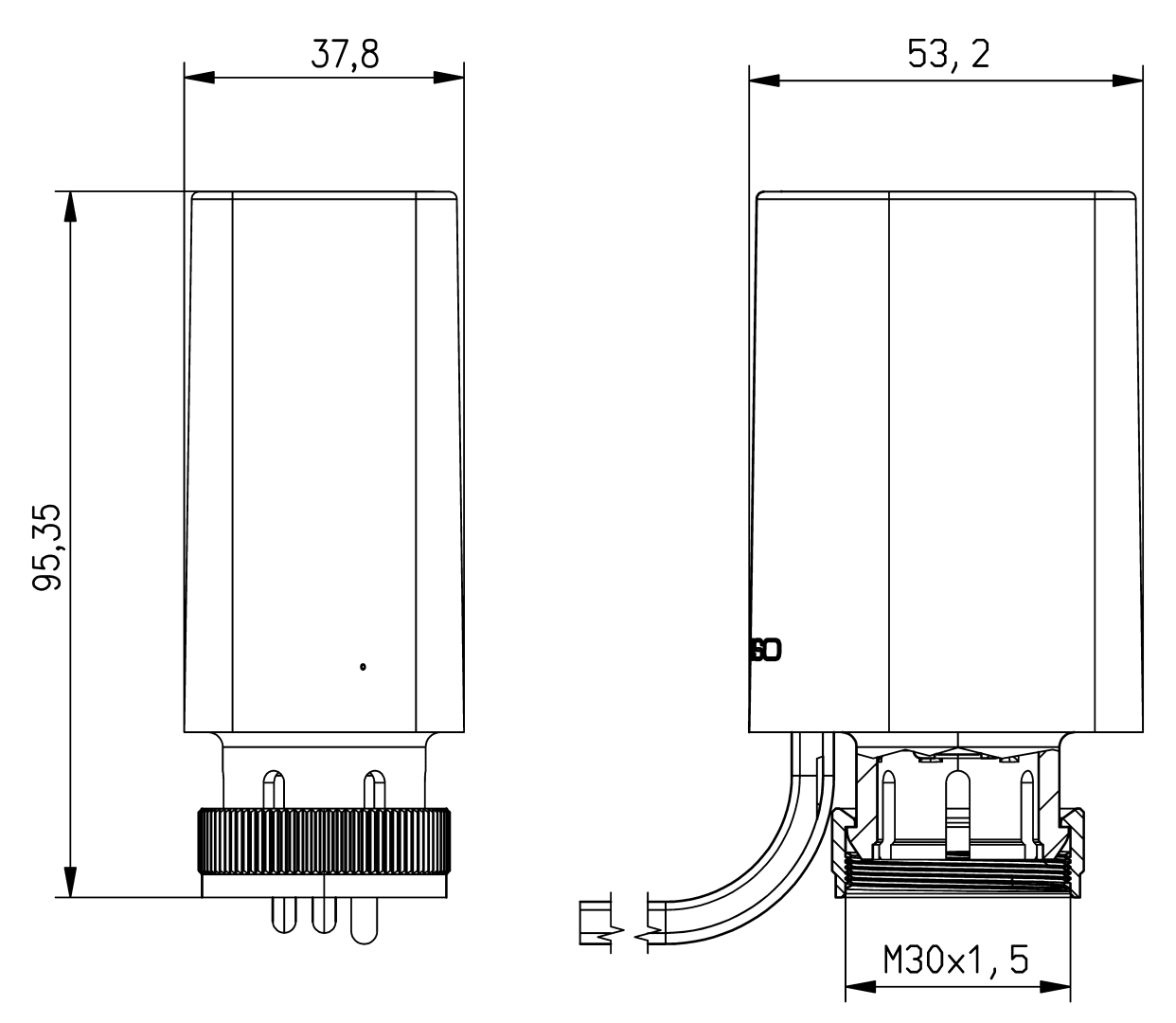

Maße (H x B x T)
95.3 x 37.8 x 53.2 mm
Gewicht
  186 g
