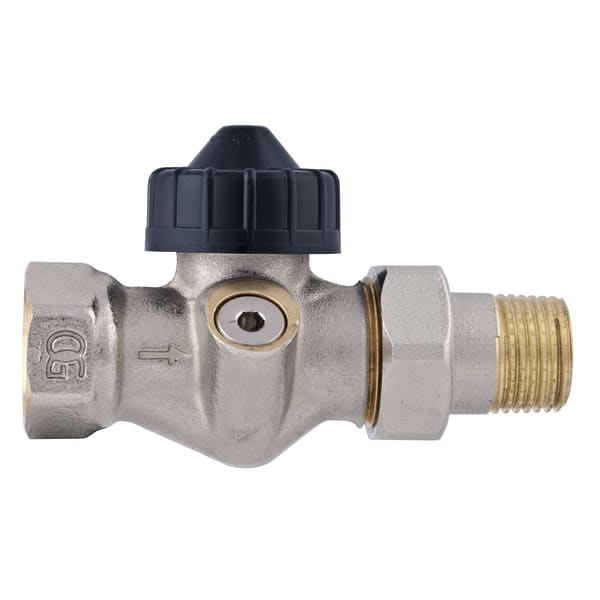

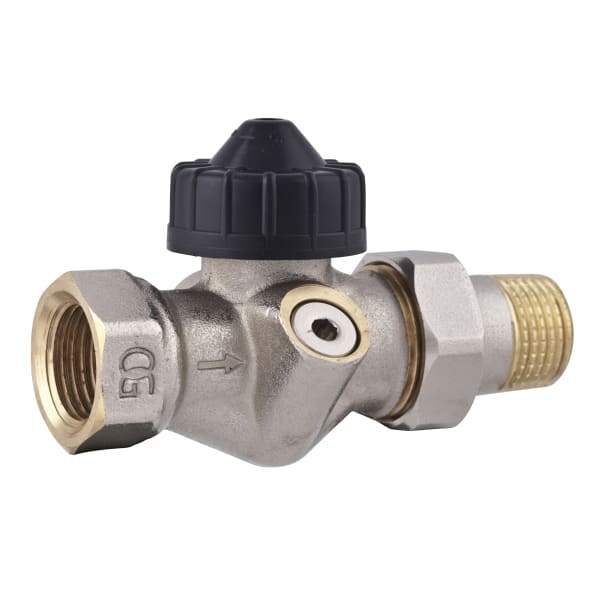

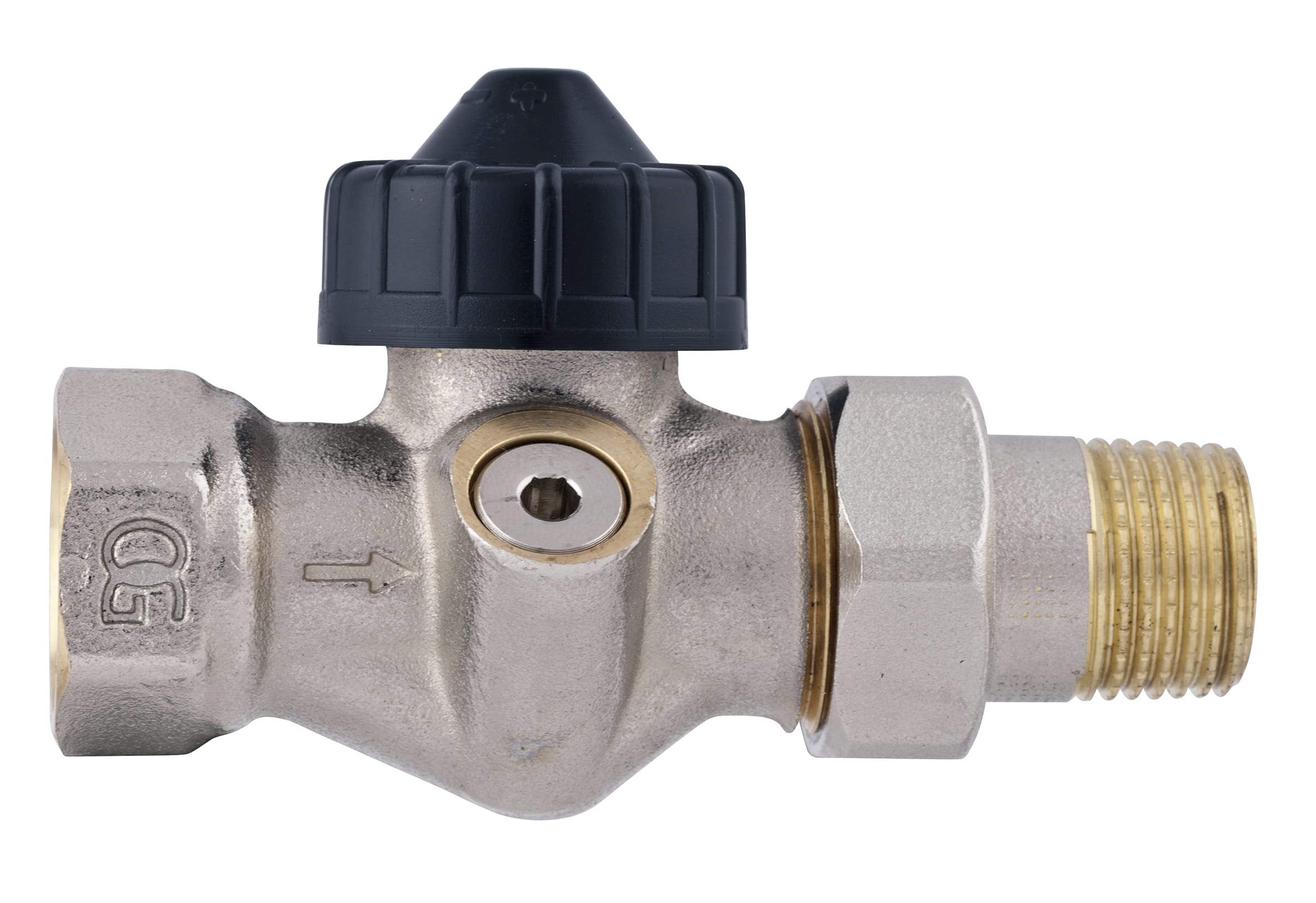

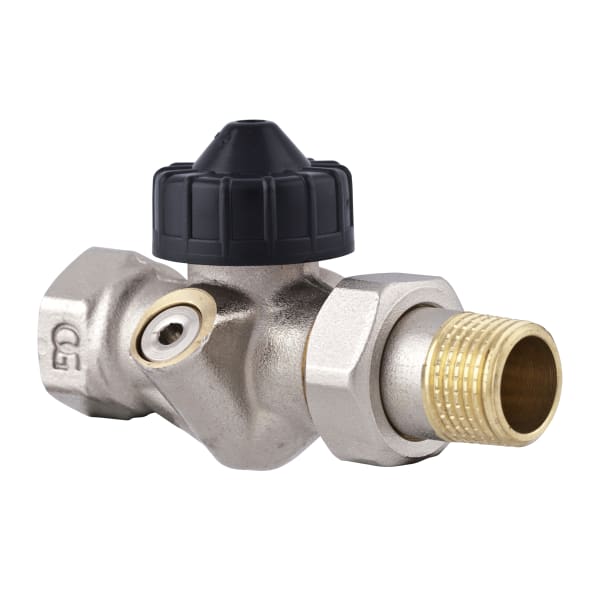

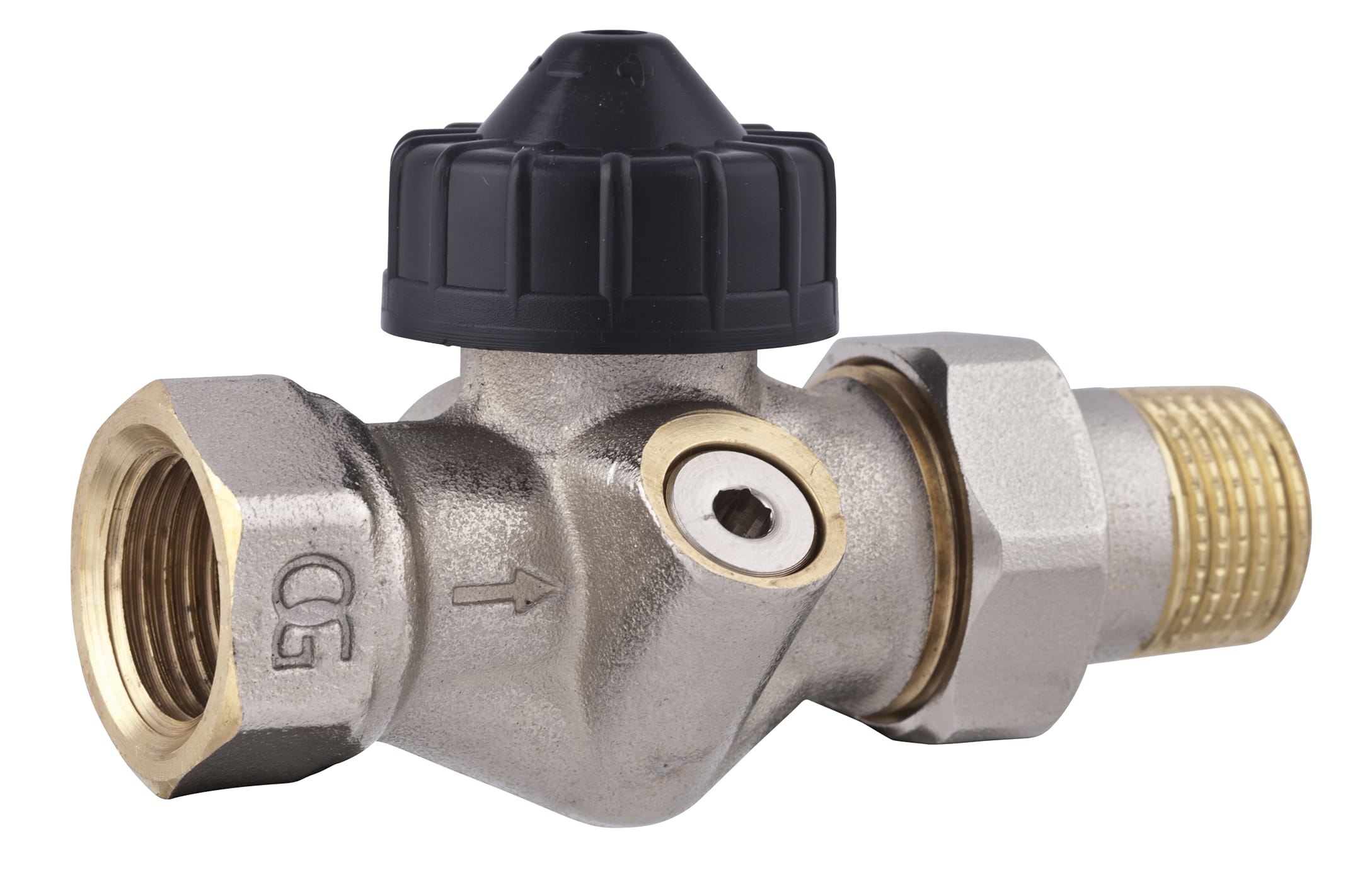

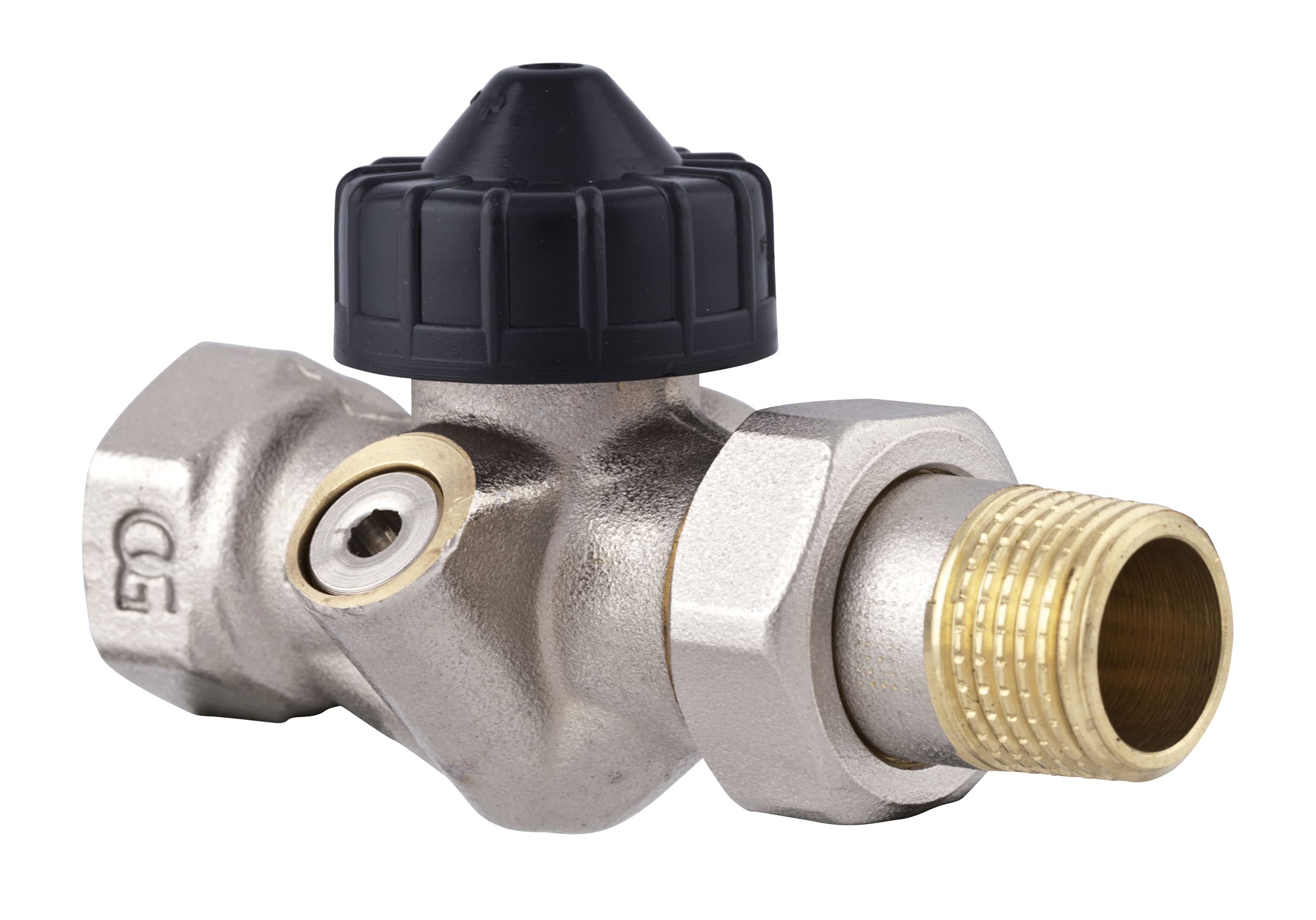

VarioQ M D

Thermostat-Ventilunterteil

Ausführungen

  • feste, kalibrierte Messblende für die exakte Einmessung des Heizkörpers
  • stufenlose Einstellung
  • Ventileinsatz wechselbar ohne Systementleerung
  • blitzschneller hydraulischer Abgleich mit CAPBs®-Set Ventilabgleich

Zur Messung und Einstellung des Volumenstromes direkt am Ventil, z. B. mit dem CAPBs®-Set Ventilabgleich als Messgerät für den hydraulischen Abgleich. Geeignet für kleine, mittlere und große Wassermengen. Zum Einbau in Zweirohr-Heizungsanlagen. Bauform nach Norm, daher Einbau im Bestand ohne Änderung der Anschlussverrohrung möglich.
Bei Axial-Ausführung oder Winkel-Eck (links/rechts) bitte Ventilunterteil Vario (axial) oder Vario Winkel-Eck (links/rechts) mit messbarer Rücklaufverschraubung 454Q einsetzen.

Patentiertes, geräuscharmes Thermostat-Ventilunterteil mit fester, kalibrierter Messblende zur Messung und Einstellung des Volumenstromes direkt am Ventil. Montagekappe mit Ventil-Absperrfunktion. Gewindeanschluss M30 x 1,5 mm für Thermostat-Regelköpfe und Antriebe. Stufenlos einstellbar mit Einstellschlüssel ES-SV. Ventilspindel mit doppelter O-Ring-Abdichtung. Der Ventileinsatz ist ohne Systementleerung unter Betriebsdruck auswechselbar mit dem Montagegerät MGV.
VarioQ ist ein dreistufiges System für den hydraulischen Abgleich, das die Optimierung des Heizungsnetzes durch Berechnung, Messung und Einstellung erreicht. Mit dem CAPBs®-Set Ventilabgleich (Messgerät) wird der Durchfluss in Litern pro Stunde gemessen und die Wassermenge kann ohne Umrechnung problemlos am Ventil angepasst werden. Selbst kleinste Durchflussmengen sind mit diesem System einstellbar.
VarioQ-Thermostatventile sind mittels Einstellschlüssel ES-SV stufenlos einstellbar, ausgehend von offener Stellung (8 = offen), die Zahlen 1–8 befinden sich auf dem Einstellschlüssel. Marke fluchtet mit Markierung. Jede 1/8-Umdrehung entspricht einer Durchflusskennlinie, dargestellt im Diagramm (siehe Betriebsanleitung).

  • Lagerware
  • Fertigungsware

Systemanschluss
siehe Bestelltabelle
Anschluss Thermostatkopf/Stellantrieb
Gewindeanschluss M30 x 1,5 mm
Einstellbereich
VarioQ M: 14 − 215 l/h
Nenndruck
max. 10 bar
Nennweite
DN 10
Temperatureinsatzbereich
Medium:
max. 120 °C
Gehäuse
Messing, vernickelt
Optionen
  • Ausführung PN 16

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

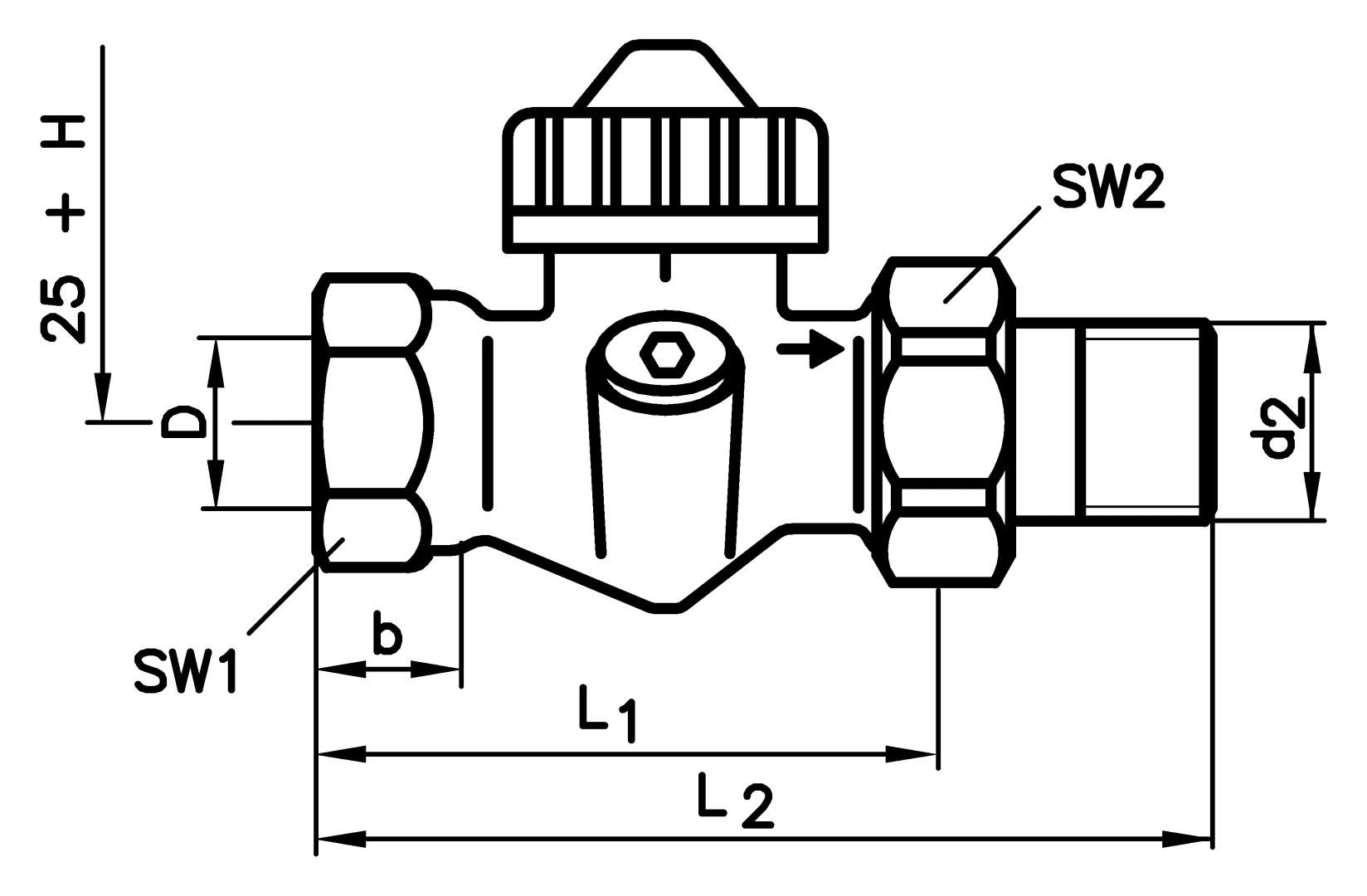

VarioQ S, M, L – Durchgang

PRO_TEC_BEP_VARIOQ_S_M_L_DURCHGANG.TIF
