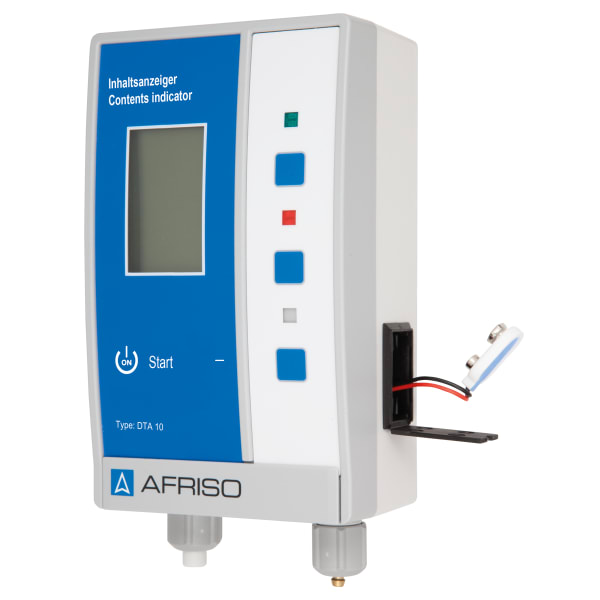

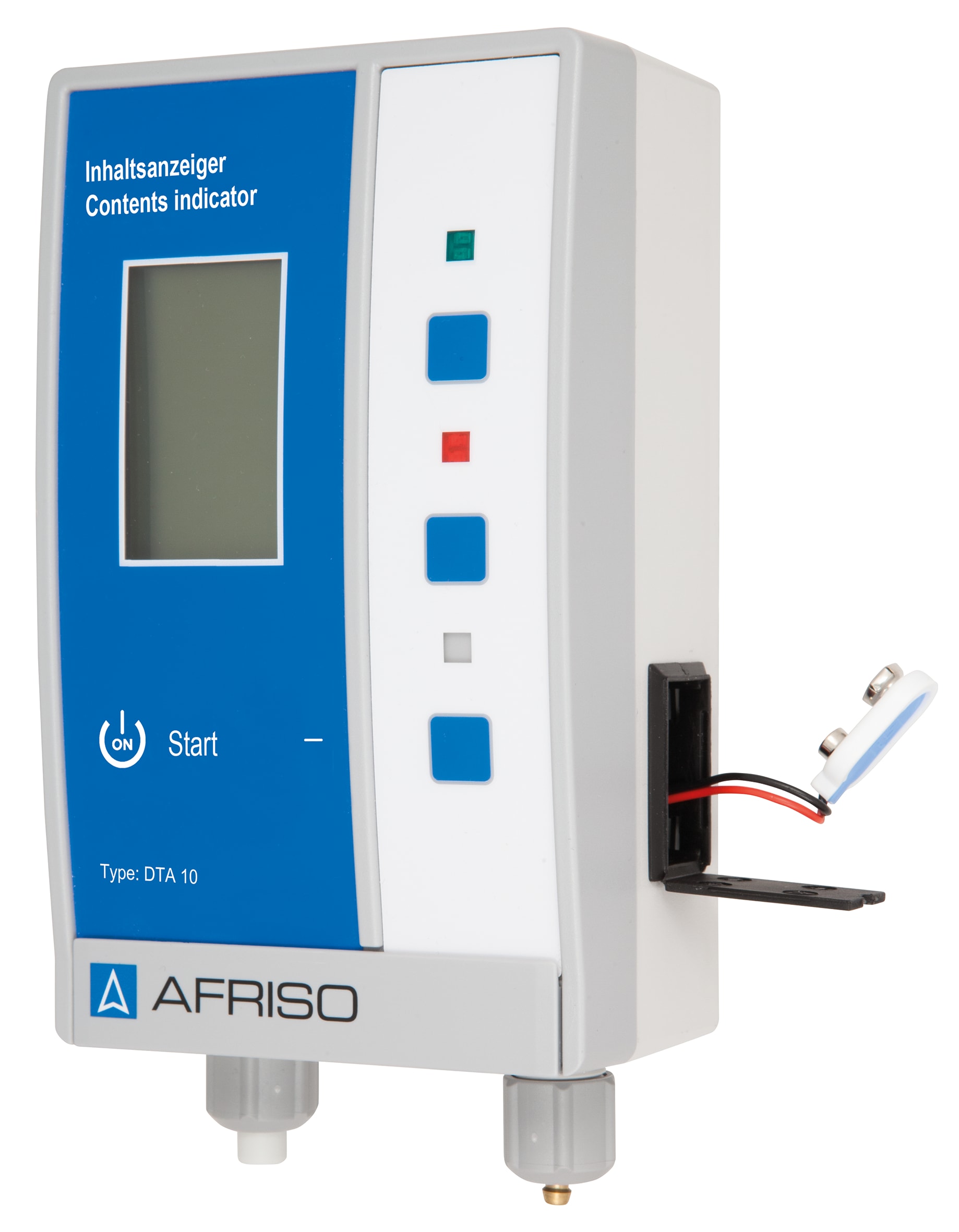

PRO_TEC_SAR_BATTERIEFACH_DTA_10_52145.TIF

Bilder 4

DTA 10

digitaler Tankinhaltsanzeiger

für Heizöl EL, L, Dieselkraftstoff, Biodiesel, HVO, GTL, Wasser und weitere Medien mit Dichte 0,5 bis 1,5 g/cm³
universeller Einsatz für Behälter bis zu 4 m Höhe
Push-To-Read-Funktion: Schneller Betriebsstart auf Tastendruck
digitale Anzeige mit Hintergrundbeleuchtung
Messwertanzeige in Liter, % und Füllhöhe (cm)
Bedien- und Anzeigesprache wahlweise Deutsch, Englisch oder Französisch
ortsunabhängiger Batteriebetrieb – keine externe Versorgungsspannung notwendig
Fernmessung bis 15 m
Materialien beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit bis zu 100 % FAME
green fuels ready: Geeignet für den Einsatz an Tankanlagen, die mit den neuen paraffinischen Brennstoffen HVO oder GTL befüllt werden

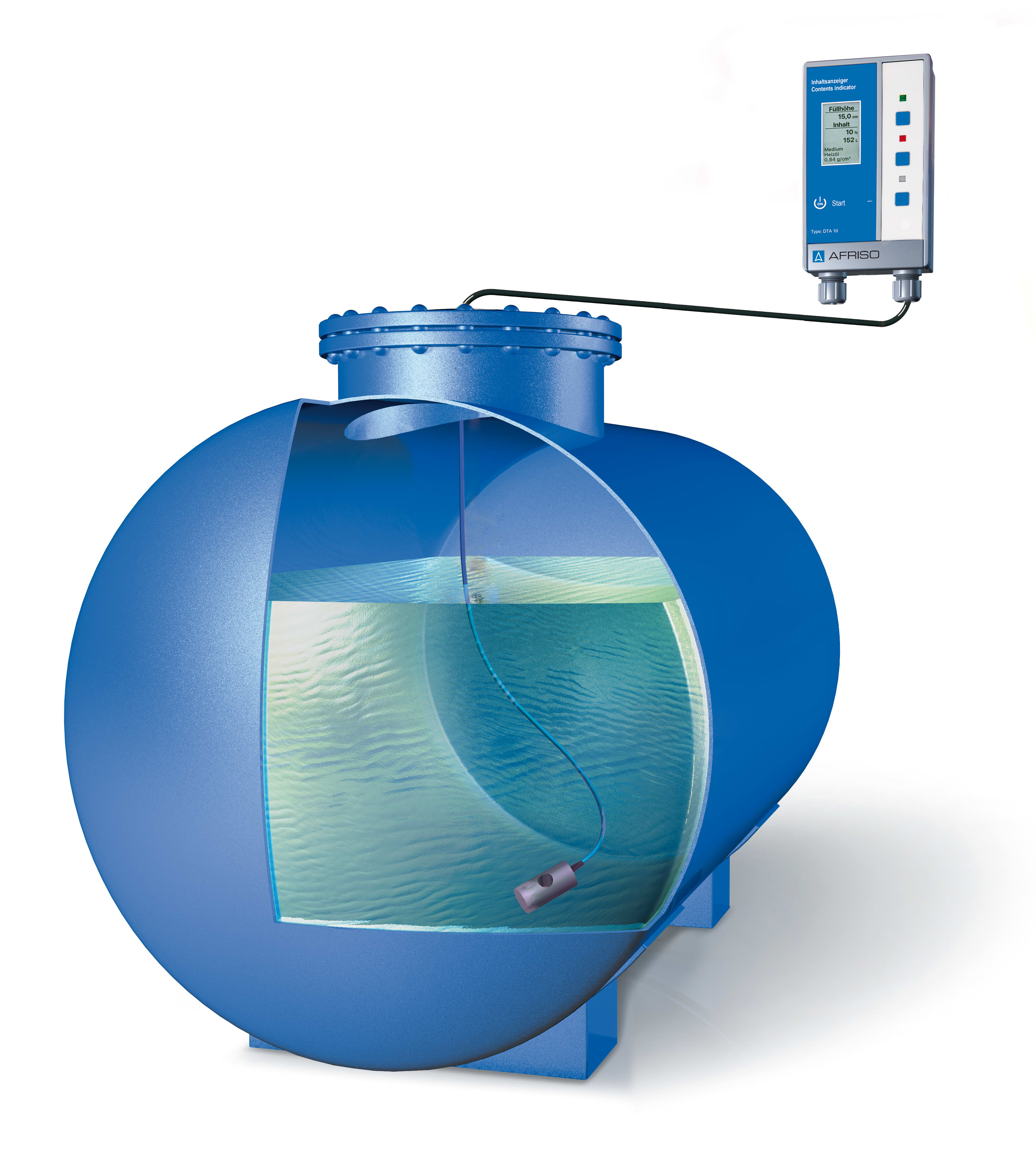

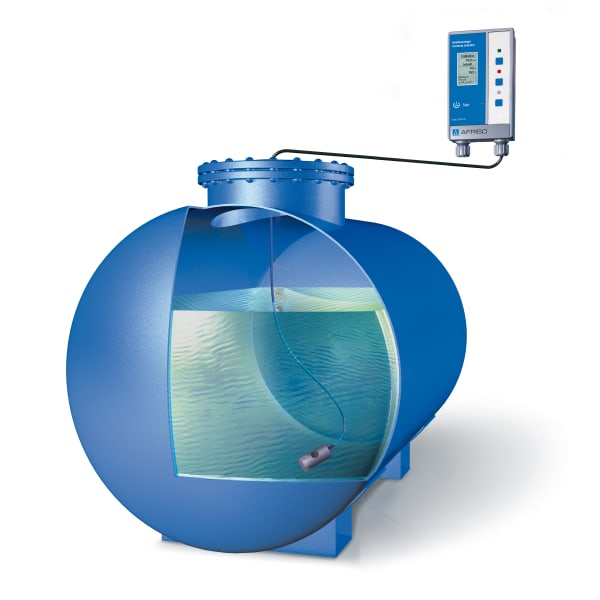

Ortsunabhängige Füllstandmessung mit digitaler Anzeige und Meldung eines Minimalfüllstandes (Reservemeldung) im Rahmen eines Messvorganges. Für Behälter mit Heizöl EL, L (DIN 51603-1), Dieselkraftstoff (EN 590), Wasser (kein Trinkwasser!), AdBlue^®, flüssigen Brennstoffen nach DIN SPEC 51603-6 und DIN/TS 51603-8 sowie Bioheizöl und Biodiesel mit bis zu 100 % FAME (EN 14214). Somit eignet sich dieses Produkt optimal für alle ökologisch aufgewerteten Heizölverbraucheranlagen, welche als Beimischung oder zu 100 % die neuen paraffinischen Brennstoffe HVO oder GTL verwenden. Für eine möglichst genaue Messwertanzeige ist beim Einsatz dieser Brennstoffe die Mediumsdichte zu ermitteln und am DTA einzustellen. Zudem kann DTA 10 variabel zur Füllstandmessung für alle nicht aggressiven Flüssigkeiten mit einer Dichte von 0,5 bis 1,5 g/cm³ eingesetzt werden. Geeignet für Behälter bis max. 400 cm Füllhöhe. Fernmessung (Messleitung) bis 15 m.

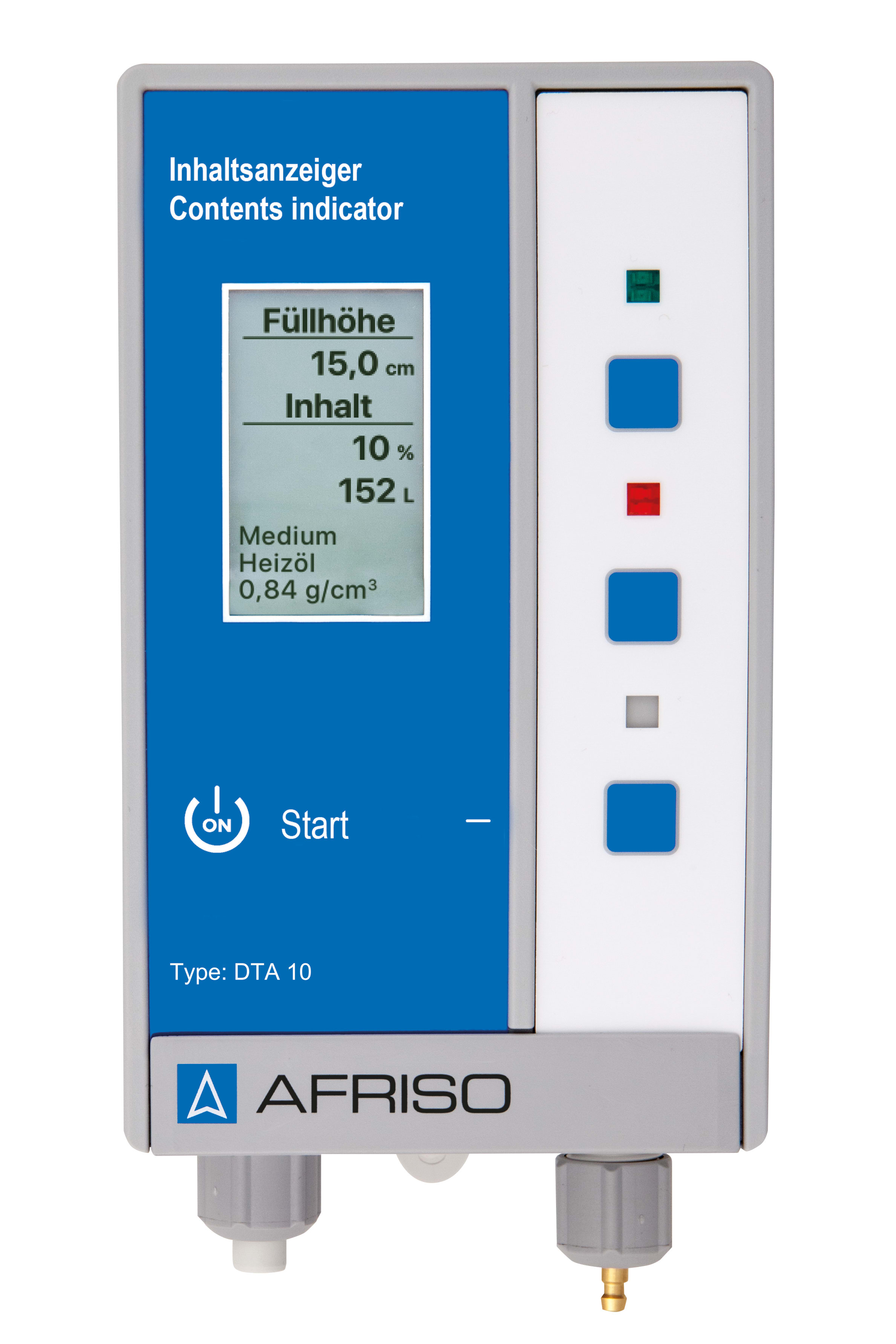

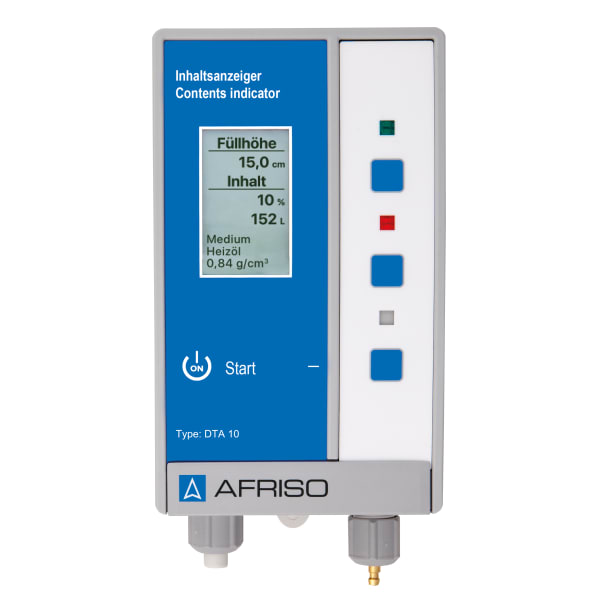

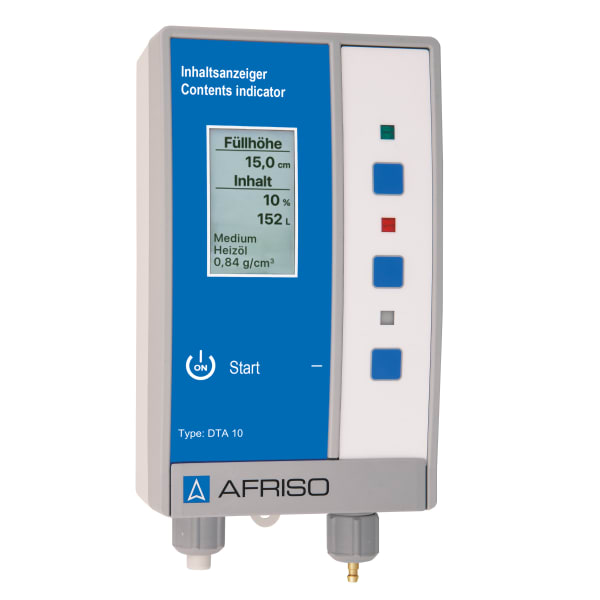

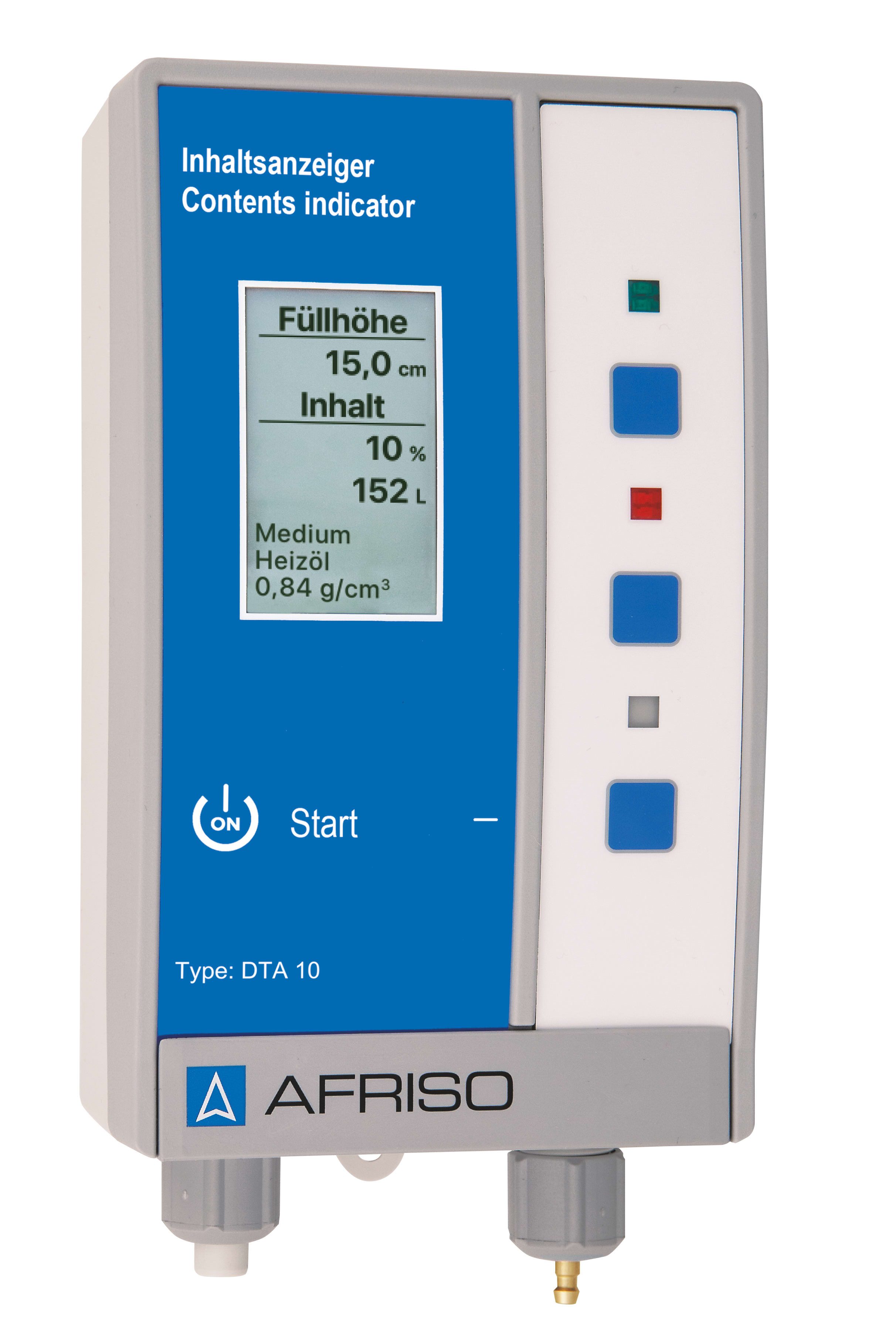

Der elektro-pneumatische Tankinhaltsanzeiger DTA 10 besteht aus einem batteriebetriebenen Auswertegerät mit digitaler Anzeige und einer Messleitung. Die Messwertanzeige erfolgt in Litern, % und Füllhöhe (cm). Einfache Bedienung und Geräteeinstellung über drei Funktionstasten. Messungen werden auf Anforderung durch Betätigung der Steuertaste (Push-To-Read-Funktion) durchgeführt. Bei Unterschreitung eines frei einstellbaren prozentualen Minimalfüllstandes erfolgt optische Alarmgabe im Rahmen eines Messvorganges, die Hintergrundbeleuchtung des Displays blinkt rot. Handelsübliche Tankformen (linear und zylindrisch liegend) sind hinterlegt. Messleitungsanschluss für Schlauch mit 4 mm Innendurchmesser.

Einsatzmedien

Zulassungen

		Art.-Nr.
Tankinhaltsanzeiger DTA 10	mit Montagesatz Pneumofix 2	52145
Tankinhaltsanzeiger DTA 10		52155

Lagerware
Fertigungsware

Funktionen: Push-To-Read-Füllstandmessung

Messbereich (Tankhöhe)

Heizöl:: 0/400 cm

Wasser:: 0/350 cm

Messgenauigkeit: ± 3 cm

Temperatureinsatzbereich

Umgebung:: 0/50 °C

Lagerung:: -20/+65 °C

Medium:: 0/50 °C

Display: mehrfarbiges, grafisches Display (30 x 50 mm) mit Hintergrundbeleuchtung,
weiß = Betrieb,
rot = Alarm,
grün = Parametrierebene,
Anzeige von Liter (5-stellig), % und Füllhöhe in cm

Messleitung

: PVC-Schlauch 4 x 1 mm

Länge:: 20 m

Fußteil:: Edelstahl

Versorgungsspannung

: 9 V Block-Batterie

Minimal-Alarm: rot blinkende Hintergrundbeleuchtung im Rahmen eines Messvorganges

Gehäuse

: Wandaufbaugehäuse aus schlagfestem Kunststoff (PC/ABS)

B x H x T:: 100 x 188 x 65 mm

Schutzart:: IP 20 (EN 60529)

Lieferumfang

Auswertegerät mit Batterie
Pneumofix Typ 2: 20 m Messleitung mit Fußteil, Anschluss-Set für G½, G1, G1½ und G2, 30 x Nagelschellen, Schlauchverbinder (4 x 4 mm), Befestigungsmaterial
