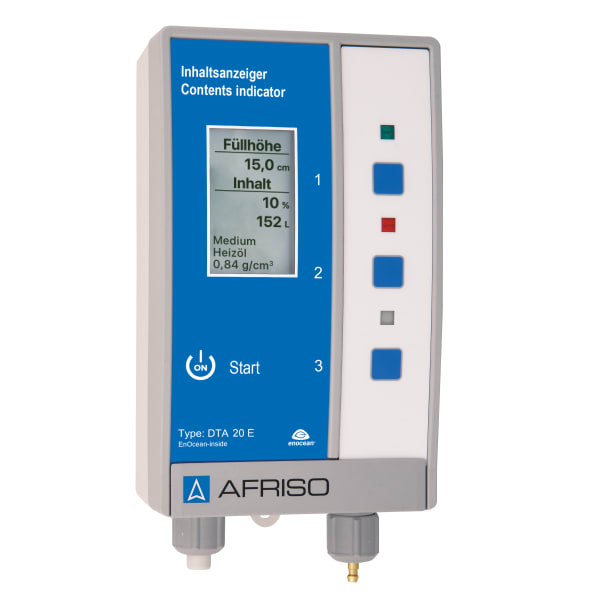

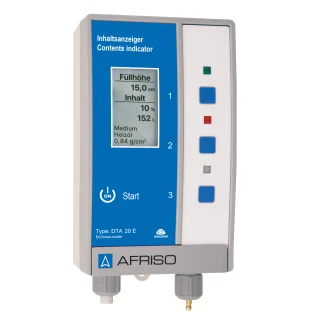

DTA 20 E

digitaler Tankinhaltsanzeiger

Plug & Play Füllstandmessgerät für Smart Home Systeme auf Basis EnOcean®-Funk
tägliche Messung und weltweiter Zugriff auf Verbrauchsdaten
Vor-Ort-Anzeige und Push-Nachricht (einstellbar) bei Minimalfüllstand
für Heizöl, (Bio-)Diesel, Wasser und weitere Medien mit Dichte 0,5 bis 1,5 g/cm³
Materialien beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit bis zu 100 % FAME
green fuels ready: Geeignet für den Einsatz an Tankanlagen, die mit den neuen paraffinischen Brennstoffen HVO oder GTL befüllt werden

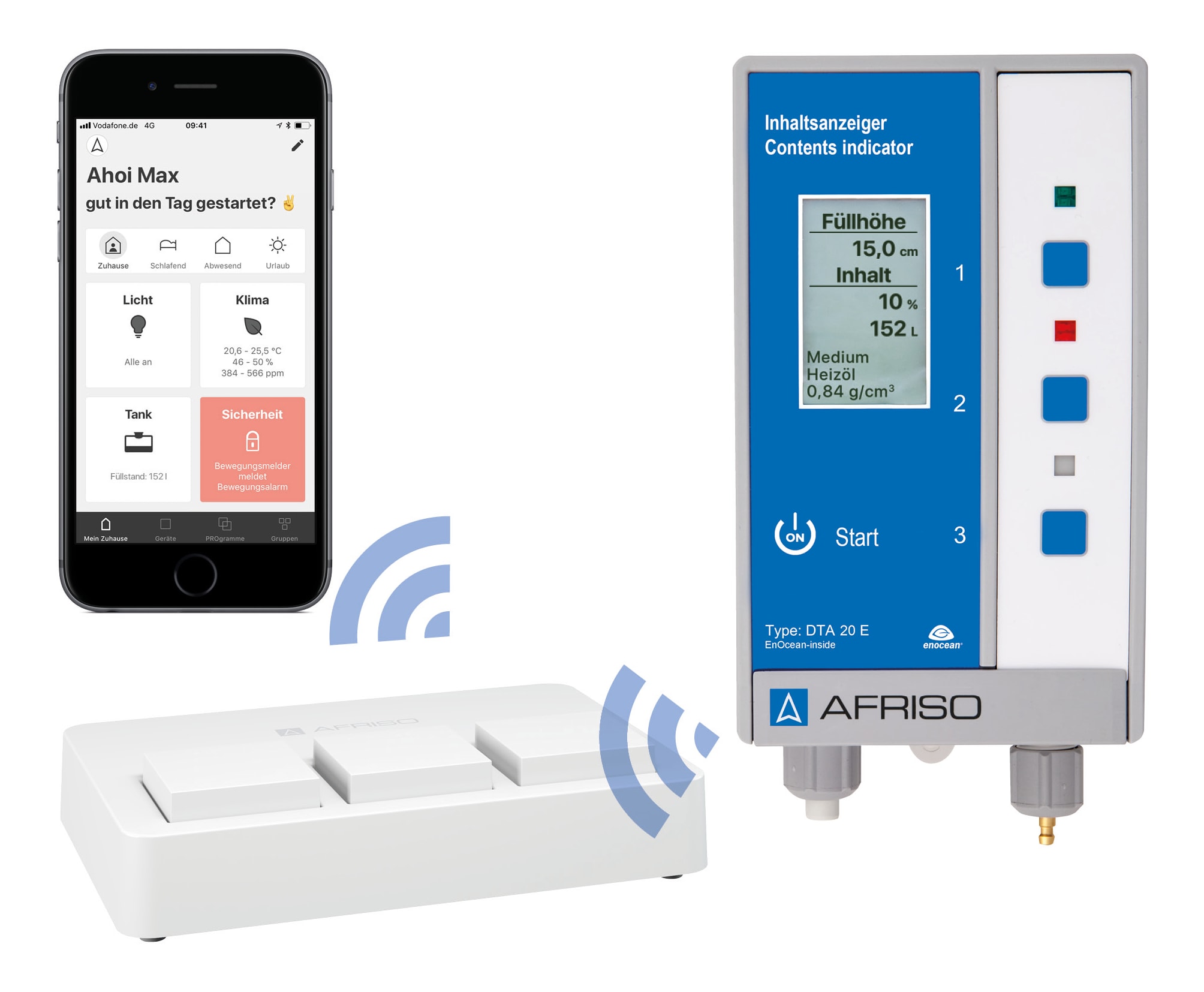

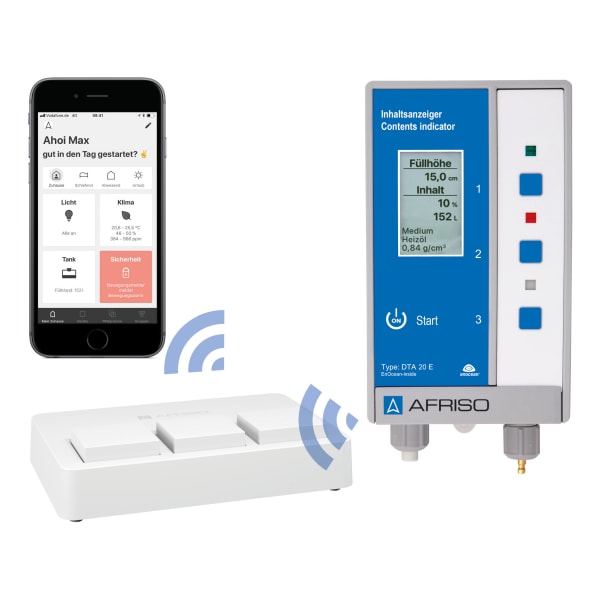

Ortsunabhängige Füllstandmessung mit digitaler Anzeige und Meldung eines Minimalfüllstandes (Reservemeldung) im Rahmen eines Messvorganges. Im Betrieb mit dem AFRISOhome Gateway kann der Tankbetreiber zusätzlich zur Vorortanzeige den Füllstand auf einem mobilen Endgerät einsehen. Für Behälter mit Heizöl EL, L (DIN 51603-1), Dieselkraftstoff (EN 590), Wasser (kein Trinkwasser!), AdBlue®, flüssigen Brennstoffen nach DIN SPEC 51603-6 und DIN/TS 51603-8 sowie Bioheizöl und Biodiesel mit bis zu 100 % FAME (EN 14214). Somit eignet sich dieses Produkt optimal für alle ökologisch aufgewerteten Heizölverbraucheranlagen, welche als Beimischung oder zu 100 % die neuen paraffinischen Brennstoffen HVO oder GTL verwenden. Für eine möglichst genaue Messwertanzeige ist beim Einsatz dieser Brennstoffe die Mediumsdichte zu ermitteln und am DTA einzustellen. DTA kann variabel für alle nicht aggressiven Flüssigkeiten mit einer Dichte von 0,5 bis 1,5 g/cm³ eingesetzt werden.
Geeignet für Behälter bis max. 400 cm Füllhöhe. Fernmessung (Messleitung) bis 15 m.

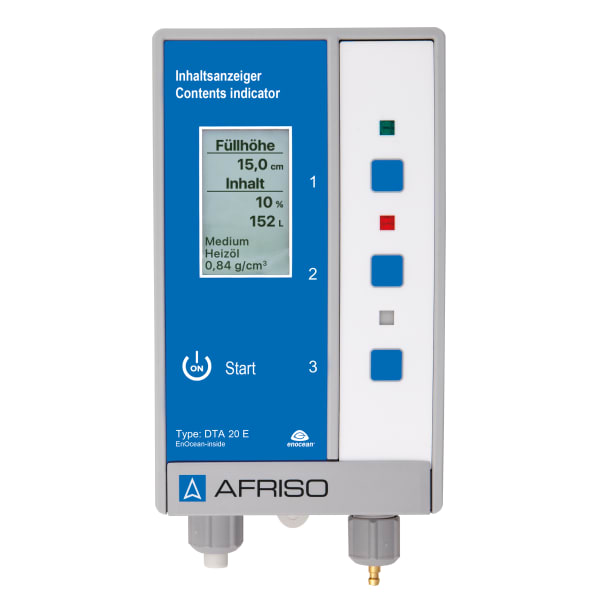

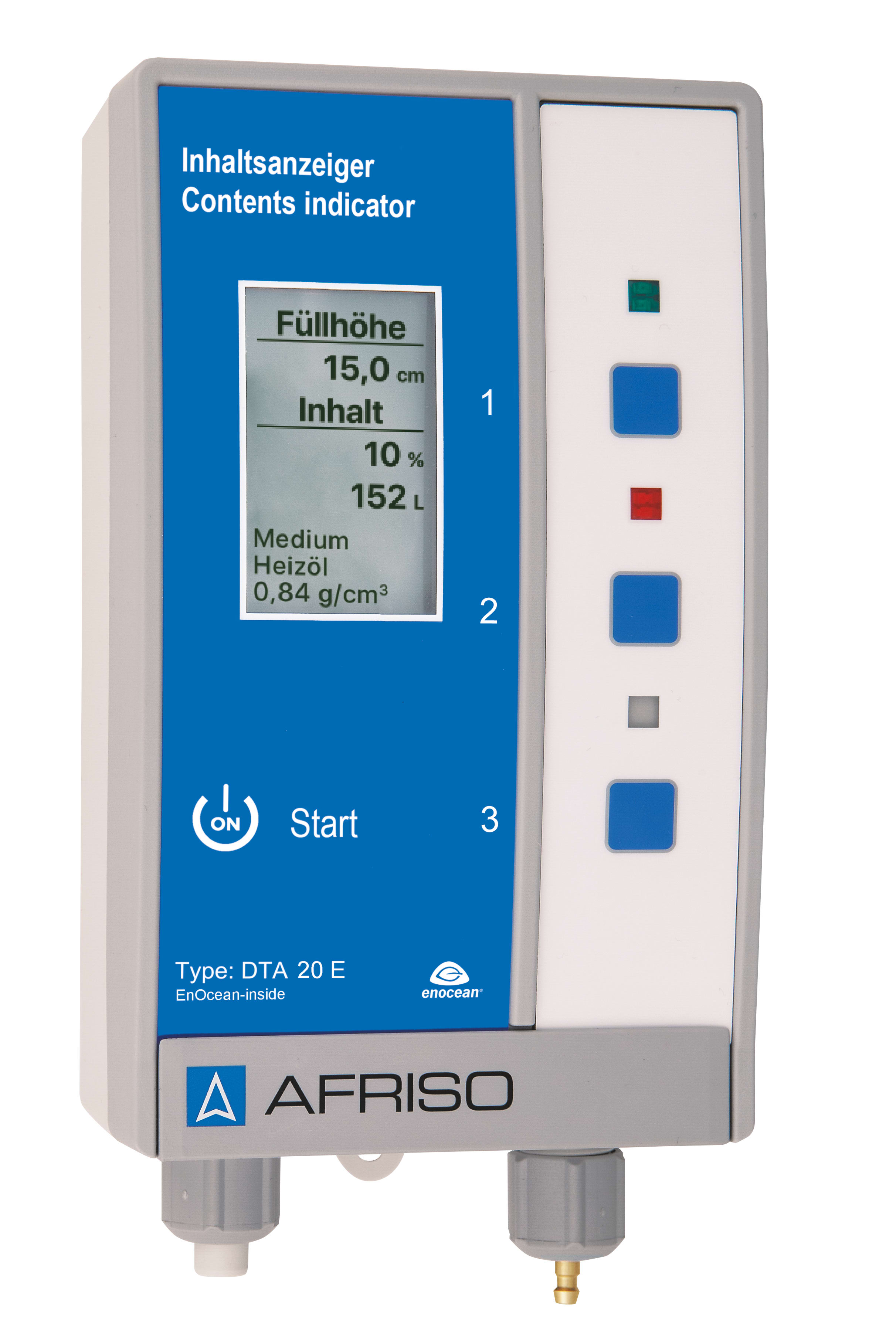

Der elektro-pneumatische Tankinhaltsanzeiger DTA 20 E besteht aus einem Auswertegerät, EnOcean®-Funkmodul, digitaler Anzeige und einer Messleitung. Die Messwertanzeige erfolgt in Litern, % und Füllhöhe (cm). Einfache Bedienung und Geräteeinstellung über drei Funktionstasten direkt am Gerät. DTA 20 E misst den Füllstand (Intervall einstellbar) und überträgt diesen mittels EnOcean®-Funktechnologie an das AFRISOhome Gateway. Zusätzlich können Messungen durch Betätigung der Steuertaste (Push-To-Read-Funktion) durchgeführt werden. Bei Unterschreitung eines frei einstellbaren prozentualen Minimalfüllstandes erfolgt eine optische Alarmgabe im Rahmen eines Messvorganges, die Hintergrundbeleuchtung des Displays blinkt rot. Optional zur Vorortanzeige kann der Tankbetreiber eine Push-Nachricht auf sein Smartphone oder Tablet erhalten. Handelsübliche Tankformen (linear und zylindrisch liegend) sind hinterlegt.

		Art.-Nr.
Tankinhaltsanzeiger DTA 20 E	mit Montagesatz Pneumofix 2	52146
Tankinhaltsanzeiger DTA 20 E		52156

Lagerware
Fertigungsware

Funktionen: periodische Füllstandmessung (einstellbar 1 bis 240 Stunden) mit Funkübertragung an übergeordnete Systeme, z. B. AFRISOhome Gateway
Push-To-Read-Füllstandmessung

Messbereich (Tankhöhe)

Heizöl:: 0/400 cm

Wasser:: 0/350 cm

Messgenauigkeit: ± 3 cm

Temperatureinsatzbereich

Umgebung:: 0/50 °C

Lagerung:: -20/+65 °C

Medium:: 0/50 °C

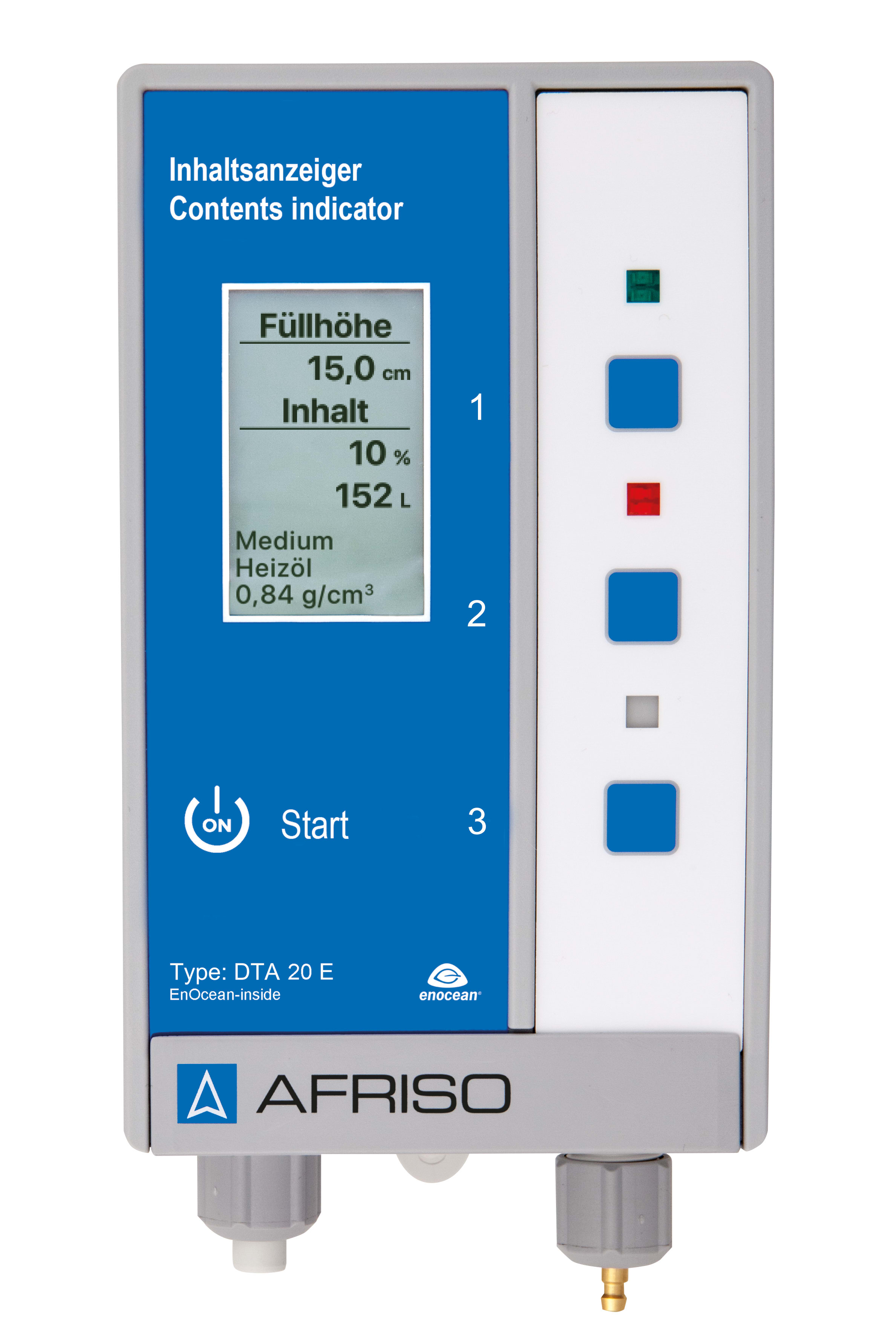

Display: mehrfarbiges, grafisches Display mit Hintergrundbeleuchtung,
weiß = Betrieb,
rot = Alarm,
grün = Parametrierebene,
Anzeige von Liter (5-stellig), % und Füllhöhe in cm

Messleitung

: PVC-Schlauch 4 x 1 mm

Länge:: 20 m

Fußteil:: Edelstahl

Versorgungsspannung

: 9 V Block-Batterie

Minimal-Alarm: rot blinkende Hintergrundbeleuchtung
Push-Nachricht an mobile Endgeräte

Gehäuse

: Wandaufbaugehäuse aus schlagfestem Kunststoff (PC/ABS)

B x H x T:: 100 x 188 x 65 mm

Schutzart:: IP 20 (EN 60529)

EnOcean®-Funk

EEP:: Generic Profile (GP)

Frequenz:: 868.3 − MHz

Sendeleistung:: max. 10 mW

Reichweite:: 10 − 30 m

Reichweite:: abhängig von Raumsituation und Baumaterialien

Lieferumfang

Auswertegerät mit Batterie

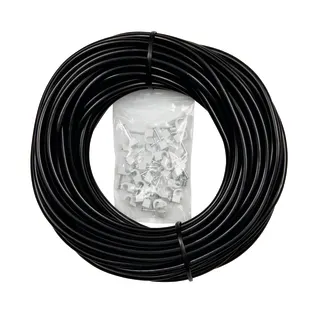

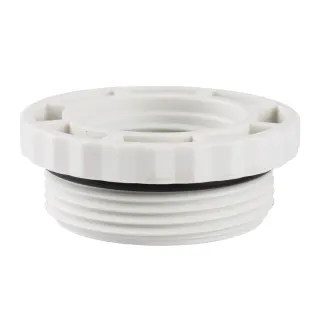

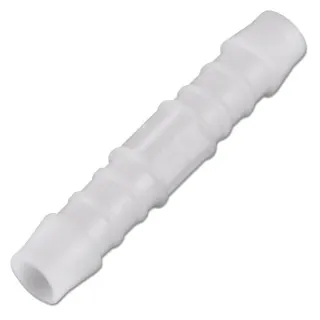

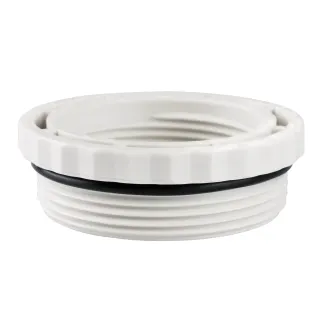

Pneumofix Typ 2: 20 m Messleitung mit Fußteil, Anschluss-Set für G½, G1, G1½ und G2, 30 x Nagelschellen, Schlauchverbinder (4 x 4 mm), Befestigungsmaterial

zusätzlich erforderliche Komponenten
