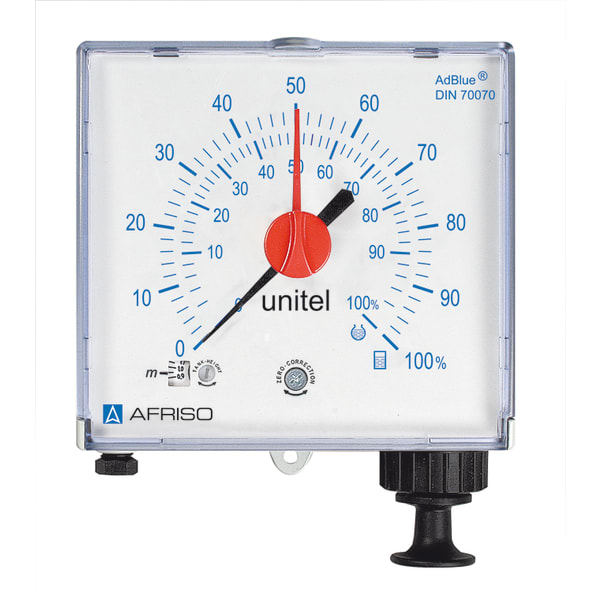

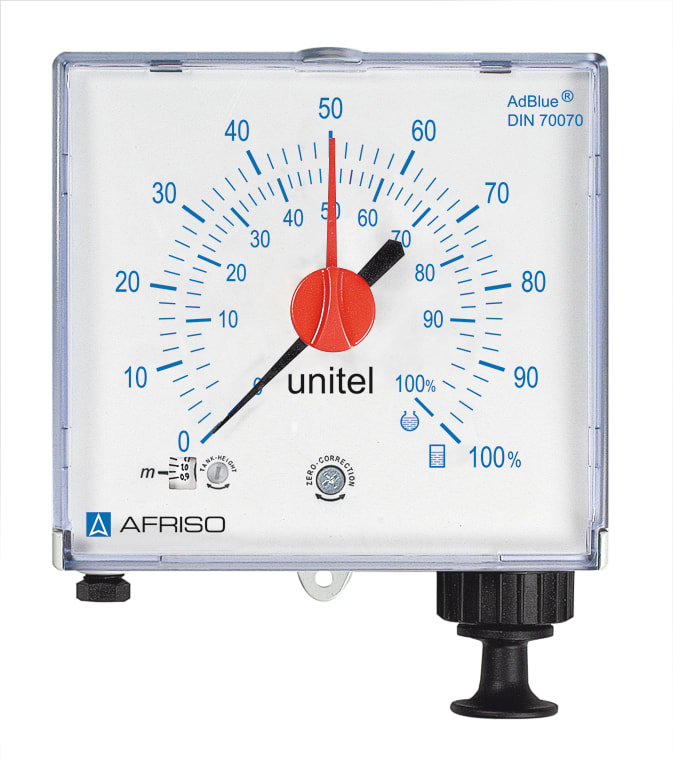

Füllstandmessgerät Unitel-Set AdBlue® | 72532

pneumatisches Füllstandmessgerät Unitel-Set AdBlue®

Lagerware
Betriebsanleitung

  • speziell justiert für AdBlue®
  • universell einstellbar
  • einfache Montage
  • komplett mit speziellem Montagesatz
  • keine Hilfsenergie erforderlich

Zur Füllstandmessung in Behältern mit AdBlue® (Dichte 1,09 g/cm3). Für Tankhöhen von 700 bis 2.300 mm. Geeignet für den Einsatz in hochwassergefährdeten Gebieten und Fernmessung bis 50 m. Der Begriff AdBlue® ist identisch mit der Bezeichnung „NOx-Reduktionsmittel AUS 32“ und „Harnstofflösung 32,5 %“.

Universelles, pneumatisches Füllstandmessgerät mit Kapselfedermesswerk. Speziell justiert auf das spezifische Gewicht (Dichte) von AdBlue® = 1,09 g/cm3. Stufenlos einstellbar von 700 bis 2.300 mm Tankhöhe. Messgenauigkeit ±3 % vom Skalenendwert. Anzeige in % Füllhöhe. Mit frontseitiger Nullpunktkorrektur. Messleitungsanschluss universell für Rohr oder Schlauch mit 6 mm Außendurchmesser. Einfache Montage mit Hilfe eines speziell auf AdBlue® abgestimmten Montagesatzes. Prozessanschluss G1 und G½, Standleitung PVC 2,5 m mit Fußteil aus Edelstahl, 17 m Messleitung PVC 4 x 1 mm, Reduzierstück G1 x G1½ x G2. Druckwasserdicht bis 10 m Wassersäule.

Medium
AdBlue® (Dichte = 1,09 g/cm3)
Messbereich (Tankhöhe)
0/700 bis 0/2.300 mm
Messgenauigkeit
± 3 % vom Skalenendwert
Temperatureinsatzbereich
Medium:
0/35 °C
Umgebung:
-5/+55 °C
Lagerung:
-5/+55 °C
Bitte einschlägige Vorschriften für Lagerung von AdBlue® beachten!
Skala (Anzeigewerte)
0/100 % Füllhöhe
Doppelskala für lineare und zylindrische Behälter
Gehäuse
Wandaufbaugehäuse aus schlagfestem Kunststoff mit integrierter Handpumpe
B x H x T:
145 x 135 x 65 mm
Prozessanschluss
G½ und G1, Reduzierstück G1 x G1½ x G2
Standleitung
Kunststoff (PVC)
Länge:
2.5 m
Fußteil:
Edelstahl
Messleitung
PVC-Schlauch 4 x 1 mm
Länge:
17 m
Lieferumfang
  • Füllstandmessgerät
  • Montageset bestehend aus Einschraubkörper G½ und G1, Reduzierstück G1 x G1½ x G2, 20 m Schlauch mit Fußteil
