76 A

Standaufnehmer für Überfüllsicherung (WHG)

Ausführungen Betriebsanleitung

  • in Verbindung mit den Messumformern UFS 01, NB 220 H und NB 220 QS bauartzugelassen als Teil einer Überfüllsicherung

Standaufnehmer für Messumformer als Teil einer Überfüllsicherung an ortsfesten und ortsfest verwendeten Behältern zur Lagerung von wassergefährdenden Flüssigkeiten mit einem Flammpunkt > 55 ºC (Stoffliste siehe Produktbeschreibung UFS 01).

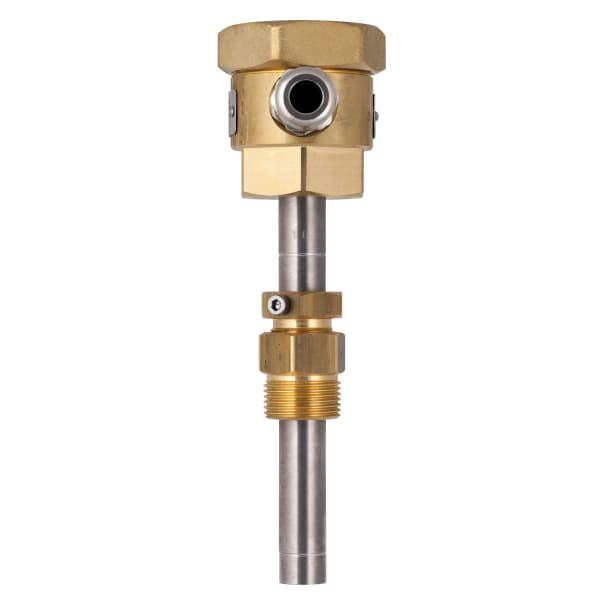

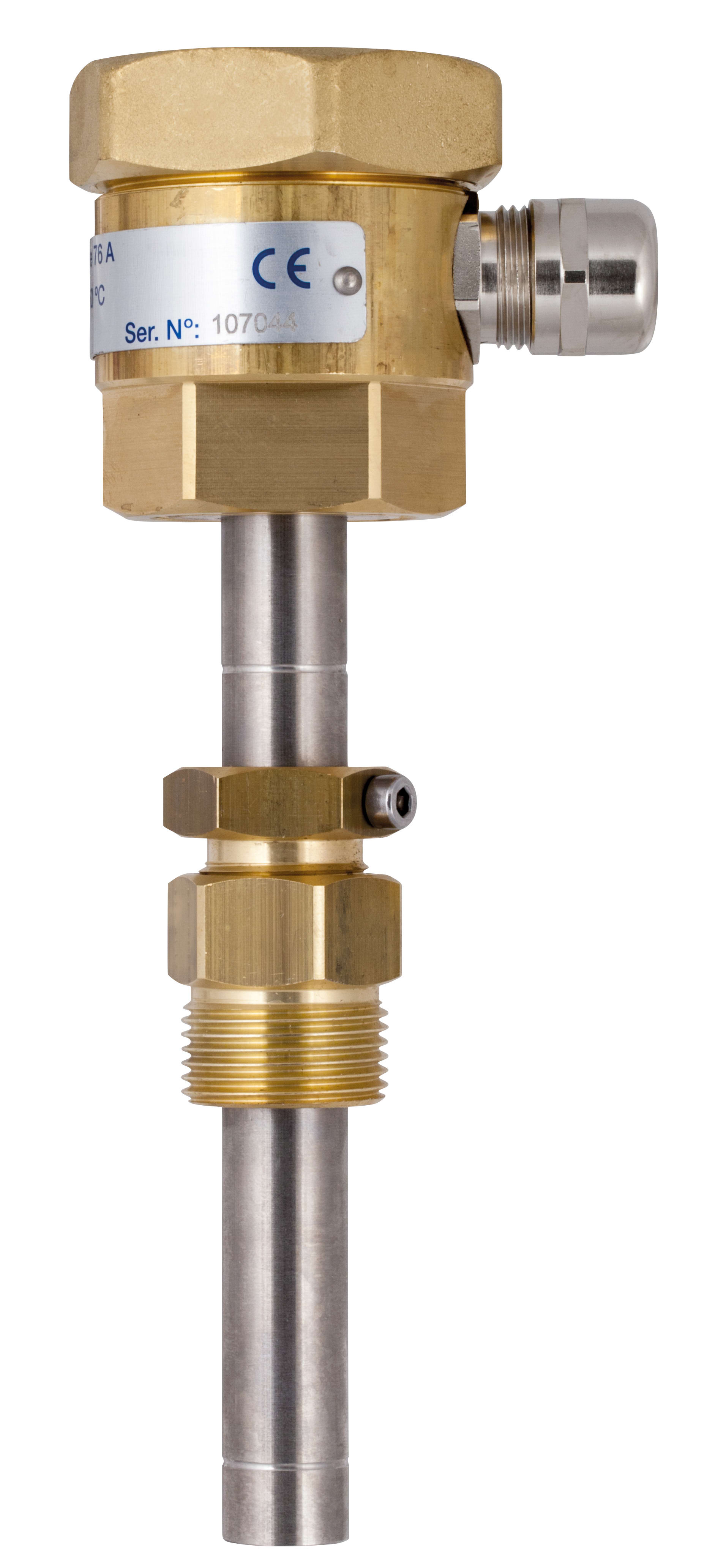

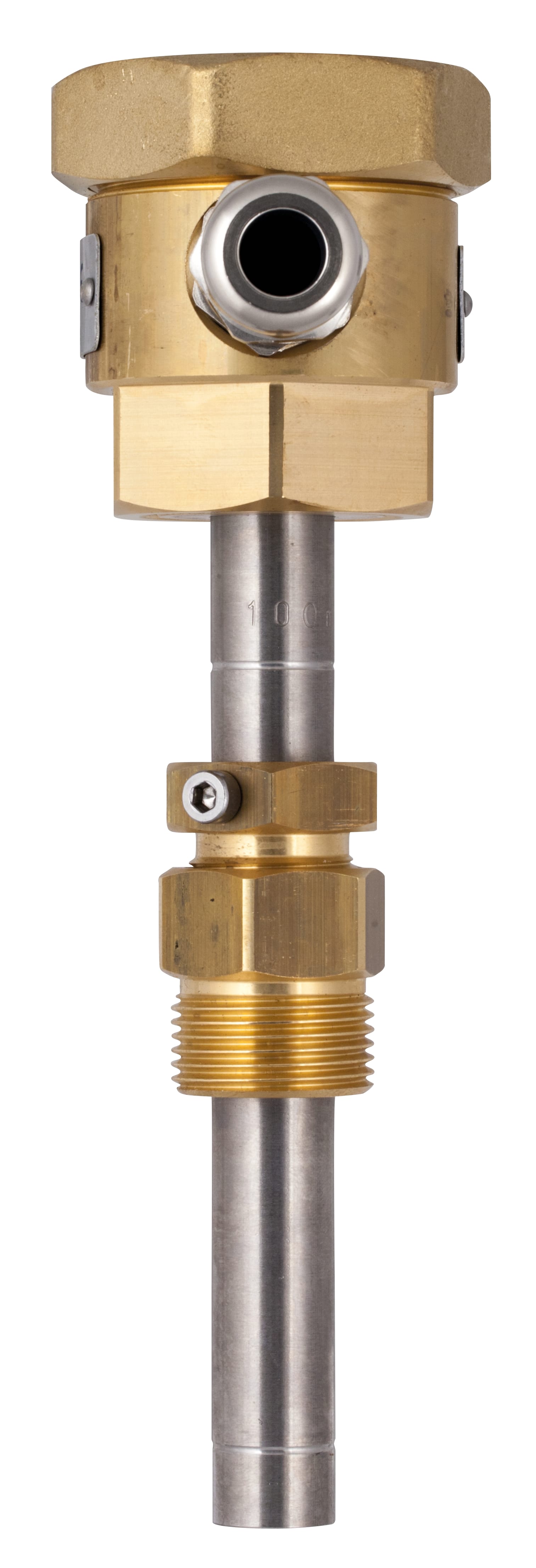

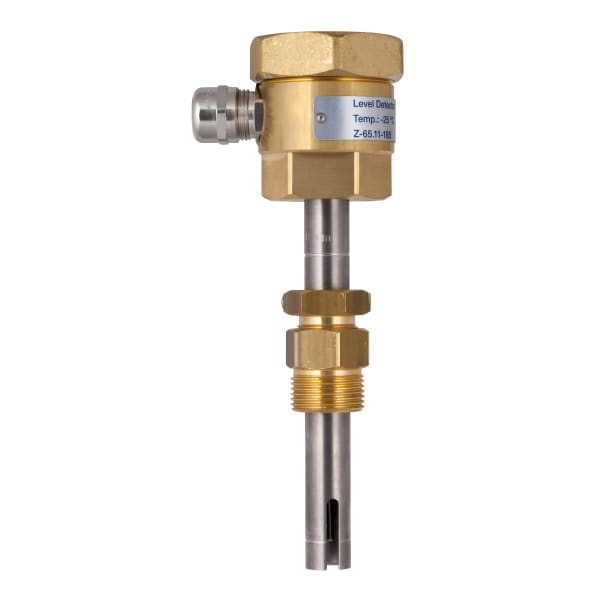

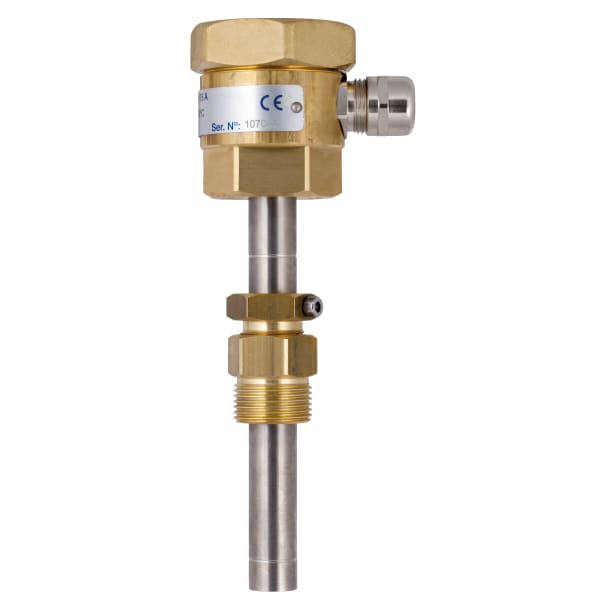

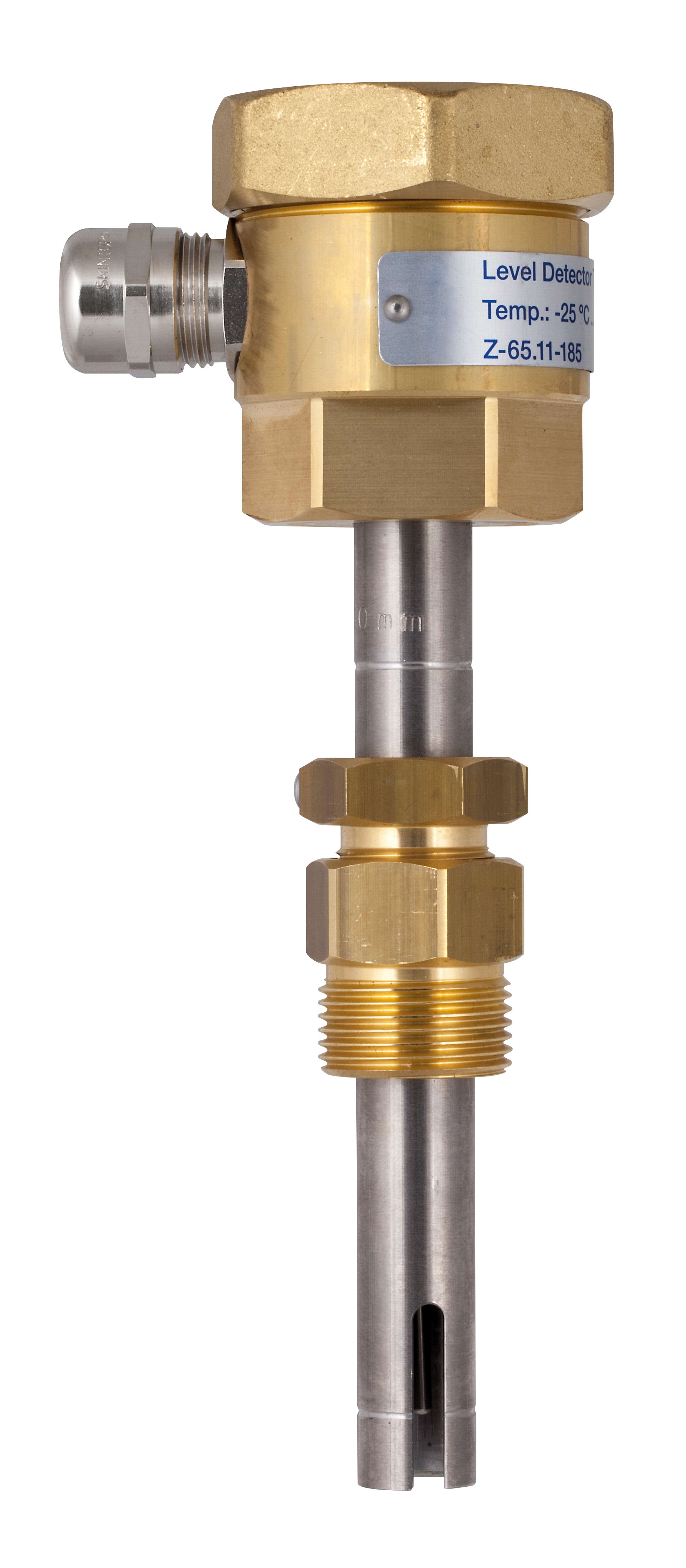

In Verbindung mit Messumformer UFS 01 und NB 220 H zugelassen als Teil einer Überfüllsicherung. Standaufnehmer Typ 76 A besteht aus einem Sondenrohr mit edelstahlgekapseltem Kaltleiterfühler am unteren Ende, Anschlussdose und Einschraubkörper. Rohrlänge 100 bis 3.000 mm in Schritten zu 100 mm. Standardlängen bis 500 mm. Die Überfüllsicherung ist so einzurichten, dass bei Erreichen des höchstzulässigen Füllstands optischer und akustischer Alarm mit ausreichender Lautstärke ausgelöst wird.

LängeLängeArt.-Nr.
Standaufnehmer 76 A100 mm53225
Standaufnehmer 76 A200 mm53217
Standaufnehmer 76 A300 mm53220
Standaufnehmer 76 A400 mm53207
Standaufnehmer 76 A500 mm53209
  • Lagerware
  • Fertigungsware

Material
Anschlussdose:
Messing
Sondenrohr:
Edelstahl 304 oder 316 Ti
Einschraubkörper:
Messing
Kaltleiter:
edelstahlgekapselt
Prozessanschluss
Einschraubgewinde G¾
Temperatureinsatzbereich
Medium:
-25/+50 °C
Schutzart
IP 54 (EN 60529)
Verwendbarkeitsnachweis
DIBt: Z-65.11-185
