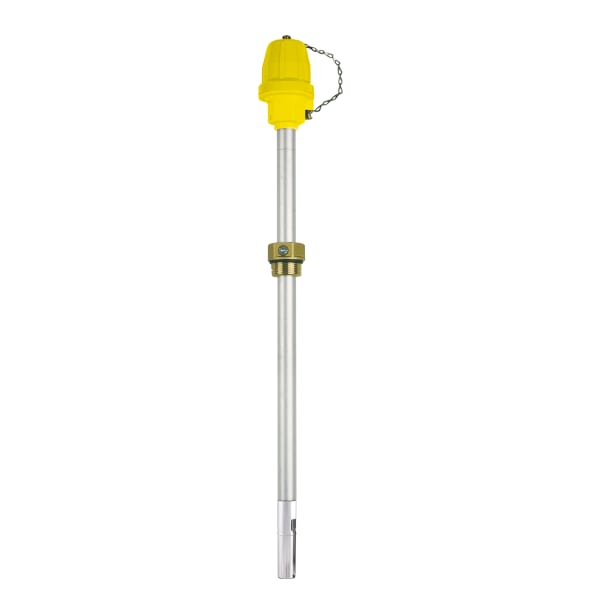

PRO_TEC_VOR_GWG23-RO_GELB_46115.TIF

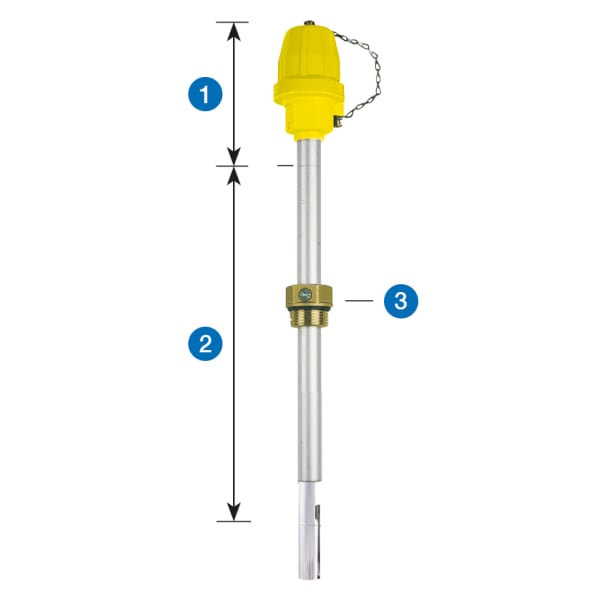

PRO_TEC_VOR_GWG23-RO_GELB_MASSE_46115.TIF
PRO_TEC_VOR_GWG23-RO_GELB_46115.TIF
PRO_TEC_VOR_GWG23-RO_GELB_MASSE_46115.TIF
Bilder 2

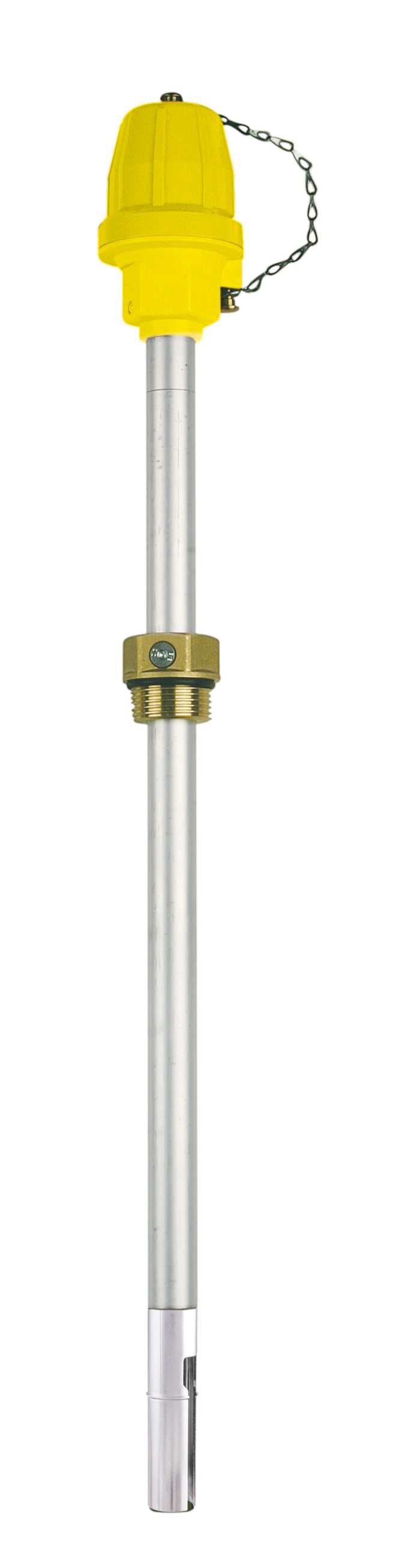

GWG 23-Ro 400

Grenzwertgeber für Außenbehälter

Ausführungen Betriebsanleitung Video

  • für Heizöl EL, Dieselkraftstoff, Bioheizöl/-diesel und Ottokraftstoff
  • Hülse aus Edelstahl sichert dauerhafte Funktion auch bei Verwendung von Bioheizöl/Biodiesel
  • gelbe Armatur mit Ex-Zulassung (EU-Baumusterprüfung, Zone 0) und Edelstahlschutzhülse
  • variable Höheneinstellung
  • Materialien beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit bis zu 100 % FAME
  • green fuels ready: Geeignet für den Einsatz an Tankanlagen, die mit den neuen paraffinischen Brennstoffen HVO oder GTL befüllt werden
  • druckwasserdicht bis 10 m Wassersäule - ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten

Bestandteil einer Steuerkette für Abfüllsicherungen. Der Grenzwertgeber verhindert das Überfüllen von Behältern. Für Tanks nach EN 12285-1, 12285-2, DIN 6618, 6619, 6623, 6624, 6608, 4119 und Behälter nach DIN 6620 und DIN 6625 oder für gleichwertige Tanks.
Geeignet für die Medien Heizöl (DIN 51603-1), Dieselkraftstoff (EN 590), flüssige Brennstoffe nach DIN SPEC 51603-6 und DIN/TS 51603-8 sowie Bioheizöl und Biodiesel mit bis zu 100 % FAME (EN 14214). Auch geeignet beim Einsatz der neuen paraffinischen Brennstoffe HVO und GTL als Beimischung bis zu 100 % oder von Ottokraftstoffen unter bestimmten Bedingungen. Weitere Informationen siehe Betriebsanleitung.

Grenzwertgeber auf Kaltleiterbasis, bestehend aus höhenverstellbarer Sonde und Einschraubkörper. Druck- und vakuumdicht. Druckwasserdicht bis 10 m Wassersäule.
GWG 23-Ro mit Rohrarmatur aus gelbem Kunststoff, hochfest, schlagzäh, formbeständig, mit stabiler Kette und Flanschdichtung. Geeignet auch für Ottokraftstoffe mit GWG-Hülse aus Edelstahl.
GWG 23-Ro mit Rohrarmatur aus grauem Kunststoff. Geeignet für die Medien Heizöl EL, Dieselkraftstoff, Bioheizöl und Biodiesel. Mit metallisierter Hülse.
GWG bitte so auswählen, dass die Armatur möglichst nahe unter der Schachtabdeckung steht – nicht weniger als 20 mm, nicht mehr als 300 mm Abstand. Einstellmaß im Tank siehe Betriebsanleitung.
Bei Sonderlängen müssen ggf. zusätzliche Frachtkosten berechnet werden (Sperrgut).

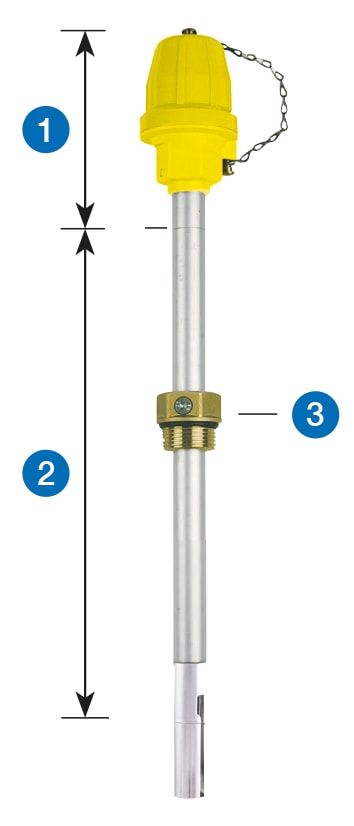

ArmaturSondenlängeKurzmaßLangmaßArt.-Nr.
GWG 23-Ro 400gelb  400 mm46115
GWG 23-Ro 700gelb  700 mm46116
GWG 23-Ro 1000gelb  1000 mm46117
GWG 23-Ro Sonderlängegelbmax. 3000 mm46118
  • Lagerware
  • Fertigungsware

Sondenlänge
400 − mm
Prozessanschluss
Einschraubkörper G1
Temperatureinsatzbereich
Medium:
-25/+50 °C
Umgebung:
-25/+60 °C
Betriebsdruck im Tank
drucklos
Material
GWG-Armatur:
Kunststoff
Sondenrohr:
Stahl, verzinkt
Einschraubkörper:
Messing
Kaltleiter:
glasgekapselt
GWG-Hülse
GWG-Armatur gelb: Edelstahl
Verwendbarkeitsnachweis
CE-Kennzeichnung nach EU-BauPVO 305/2011, EU 574/2014, EN 13616:2004
GWG mit gelber Armatur: Ex II 1G Ex ia IIB T3 Ga
Ex II 1/2G Ex ia IIB T3 Ga/Gb
