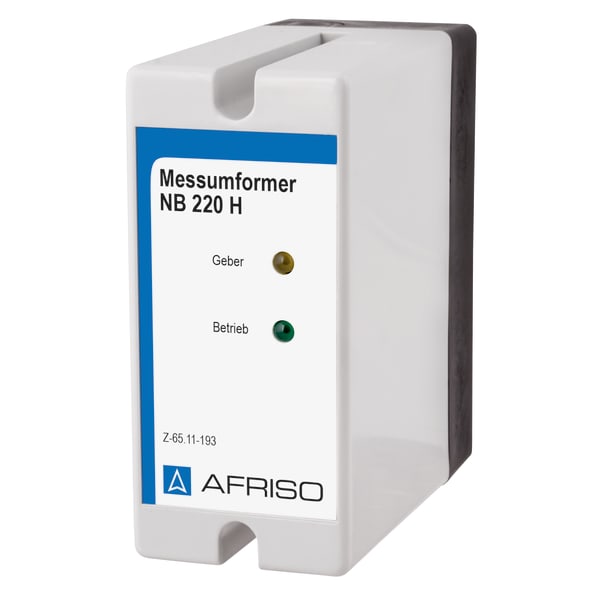

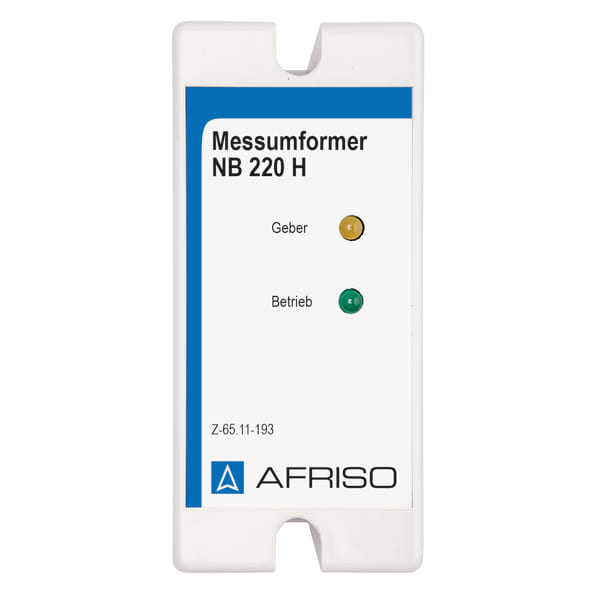

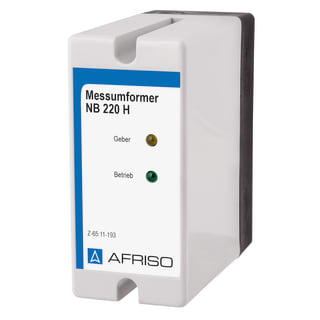

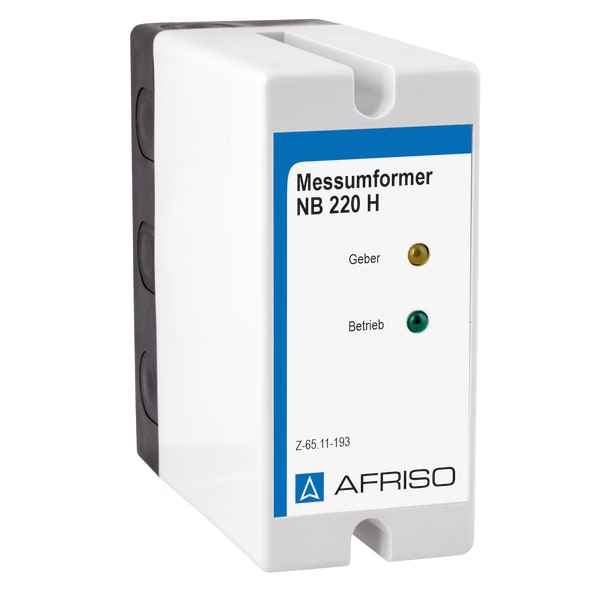

NB 220 H

Messumformer für Überfüllsicherung (WHG)

Ausführungen Betriebsanleitung

  • kompakte Bauform
  • wahlweise als 230-V- oder 24-V-Version

Zur Vermeidung von Überfüllungen an ortsfesten und ortsfest verwendeten Behältern. Geeignet für eine Vielzahl von brennbaren und nichtbrennbaren wassergefährdenden Flüssigkeiten, mit einem Flammpunkt > 55 °C (Stoffliste siehe Produktbeschreibung UFS 01).

In Verbindung mit allen Standaufnehmern der Typenreihe 76 bauartzugelassen als Teil einer Überfüllsicherung. Mit Eintauchen des Standaufnehmers in Flüssigkeit schaltet das Relais. Optischer und akustischer Alarmgeber werden zusätzlich benötigt.

Art.-Nr.
Messumformer NB 220 HDC 24 V53219
Messumformer NB 220 HAC 230 V53210
  • Lagerware
  • Fertigungsware

Temperatureinsatzbereich
Umgebung:
-20/+60 °C
Lagerung:
-25/+60 °C
Versorgungsspannung
DC 24 V
Nennleistung
max. 6 W
Schaltausgang
Relaiskontakt:
1 potenzialfreier Wechsler
Kontaktbelastung:
max. AC 250 V, 4 A, 500 VA
Kontaktbelastung:
max. DC 250 V, 0.25 A, 50 W
Gehäuse
Steckgehäuse
B x H x T:
50 x 110 x 110 mm
Schutzart:
IP 30 (EN 60529)
Verwendbarkeitsnachweis
DIBt: Z-65.11-193
