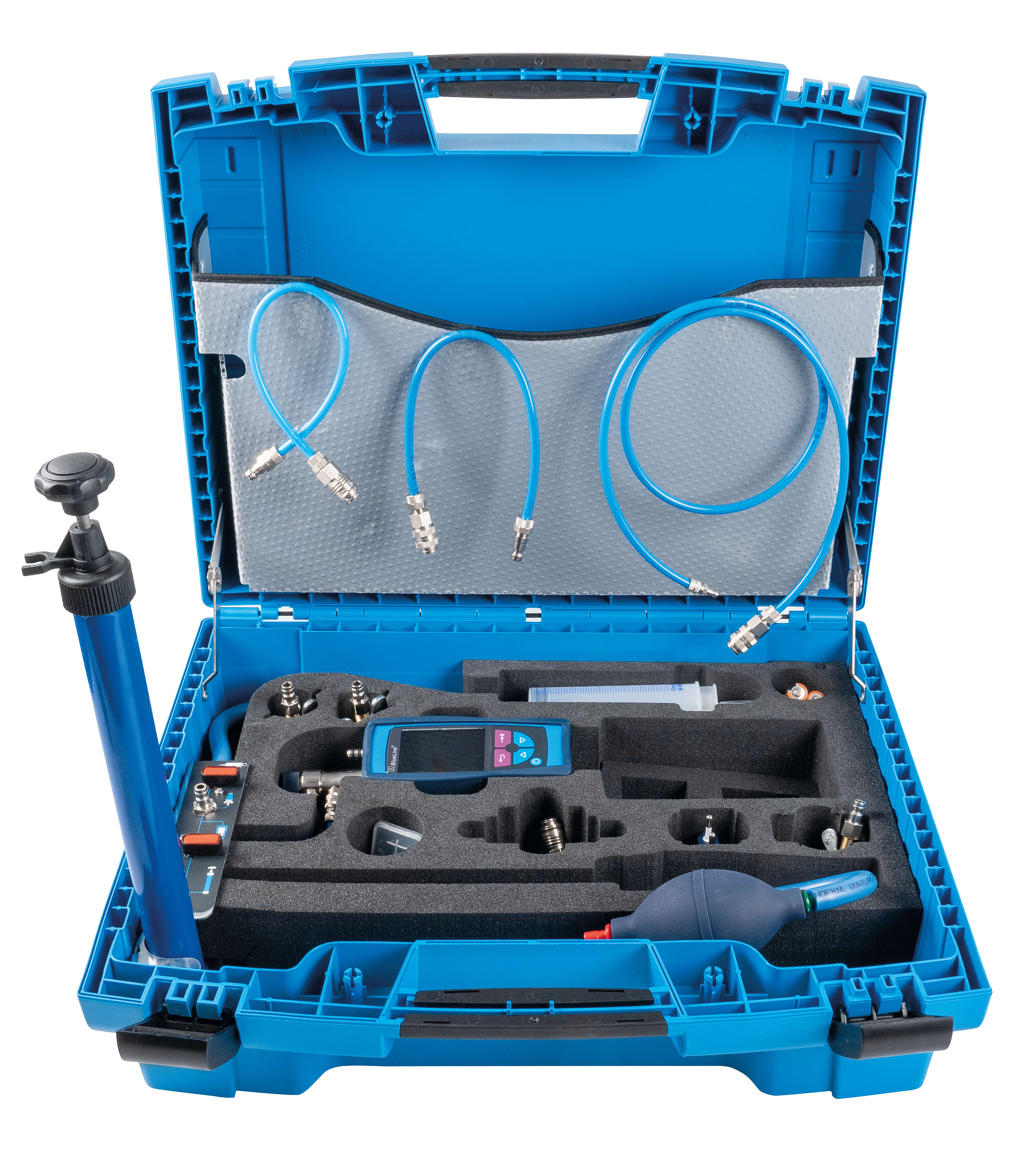

Dichtprüfkoffer DPK 60-7 ST | P00097

Dichtprüfkoffer DPK 60-7 ST

Lagerware
Betriebsanleitung Video

  • einsatzfertiges Set für alle Dichtheitsprüfungen, vollintegriert im stabilen Systemkoffer
  • modular erweiterbar für zusätzliche Druckprüfungen
  • digitales CAPBs®-fähiges Druckmessgerät (DPK 60-7 ST) mit Bluetooth® Low Engergy-Technologie, hoher Messgenauigkeit und barometrischer Druckermittlung zum Ausgleich von Luftschwankungen während der Messung sowie Temperaturkompensation
  • ideal für die Gebrauchsfähigkeits-/Leckmengenermittlung
  • weitere externe Sensoren anschließbar (Temperatur, Druck)
  • großes TFT-Farbdisplay (B x H: 45 x 60 mm)
  • integrierte Stoppuhrfunktion für Langzeitmessungen, Messzeit frei einstellbar in Minuten-Schritten (max. 900 min)
  • Abdrückventil mit Feinstregulierung für die einfache Justage des Befülldruckes
  • praktisches Schnellkupplungssystem zur einfachen und schnellen Anpassung auf die jeweilige Prüfsituation
  • MicroSD-Karte für Datenverwaltung und Dokumentation per PC
  • Option Datalogger: Sekündliches Datalogging während der Messung (XML-Format)
  • Messprotokolle als QR-Code (QR-Code-Reader in EuroSoft connect)
  • Druckeranbindung über IR-Schnittstelle oder Bluetooth®

Für Druckprüfungen nach DVGW-Arbeitsblatt G 600. Geeignet zur Dichtheitsprüfung (150 mbar) und Belastungsprüfung (1 bar) an Gasleitungen sowie zur Kontrolle des Anschluss- und Fließdruckes. Ideal für die Gebrauchsfähigkeitsermittlung sowie zur Dichtheits- und Belastungsprüfung. Das beiliegende digitale Druckmessgerät ist TÜV-geprüft nach DVGW G5952, erfüllt die aktuellen DVGWAnforderungen nach TRGI für Messgeräte der Geräteklasse D und die geforderte Ablesegenauigkeit bei der Dichtheitsprüfung von 0,1 mbar nach TRGI.

Messbereich
-1 000/+1 000 mbar
Auflösung
0.1 mbar
Temperatureinsatzbereich
Umgebung:
0/40 °C
Lagerung:
-20/+50 °C
Betriebszeit (Eco-Modus)
max. 38 Stunden
Gewicht
  5.85 kg
Maße (B x H x T)
S4600 ST:
66 x 143 x 37 mm
Koffer:
500 x 170 x 420 mm
Schutzart
IP 40 (EN 60529)
Display
TFT-Farbdisplay
B x H:
45 x 60 mm
Versorgungsspannung
Lithium-Ionen-Akku (3.6 V/1800 mAh)
Netzteil (USB)
Akku- oder Netzbetrieb
Hubleistung Handpumpe
ca. 200 cm³
Zulassung
TÜV-geprüft nach DVGW G5952
Lieferumfang
  • digitales Druckmessgerät DPK 60-7 ST mit Bluetooth® -Technologie
  • Netzteil
  • Ladekabel
  • MicroSD-Karte
  • Adapter auf USB und USB 2.0 Card-Reader
  • Abdrückventil mit Schnellkupplung und Feinstregulierventil
  • Ventileinheit mit Absperreinrichtung
  • Spritze für Prüfvolumen
  • Handpumpe mit Rückschlagventil
  • Hand-Ballpumpe mit Ventil und Verbindungsschlauch
  • 2 konische Prüfstopfen für Rohrdurchmesser ¾" - 1¼" mit Stecknippel
  • 1 konischer Prüfstopfen für Rohrdurchmesser ½" - ¾" mit Stecknippel
  • Y-Verbinder (2 x Schnellkupplung, 1 x Stecknippel)
  • Anschlussschläuche mit Stecknippel und Schnellkupplung
  • stabiler Systemkoffer aus Kunststoff

Anschluss-/Verbindungsstücke
Abb.
Bezeichnung
Prüfstopfen konisch ½" - ¾" SN5 mit Stecknippel DN 5
Prüfstopfen konisch ½" - ¾" SN5 mit Stecknippel DN 5 | 500678-1
Prüfstopfen konisch ¾" - 1¼" SN5 mit Stecknippel DN 5
Prüfstopfen konisch ¾" - 1¼" SN5 mit Stecknippel DN 5 | 500678-2
Prüfstopfen zylindrisch ½" SN5 mit Stecknippel DN 5
Prüfstopfen zylindrisch ½" SN5 mit Stecknippel DN 5 | 500678-3
Prüfstopfen zylindrisch ¾" SN5 mit Stecknippel DN 5
Prüfstopfen zylindrisch ¾" SN5 mit Stecknippel DN 5 | 500678-4
Prüfstopfen zylindrisch 1" SN5 mit Stecknippel DN 5
Prüfstopfen zylindrisch 1" SN5 mit Stecknippel DN 5 | 500678-5
Prüfstopfen zylindrisch 1¼" SN5 mit Stecknippel DN 5
Prüfstopfen zylindrisch 1¼" SN5 mit Stecknippel DN 5 | 500678-6
Stufenstopfen G⅜ + ¾ AG SN5 mit Stecknippel DN 5
Stufenstopfen G⅜ + ¾ AG SN5 mit Stecknippel DN 5 | 500679-1
Stufenstopfen G½ + 1 AG SN5 mit Stecknippel DN 5
Stufenstopfen G½ + 1 AG SN5 mit Stecknippel DN 5 | 500679-2
Einrohrzählerkappe mit 2 x Stecknippel DN 5
Einrohrzählerkappe mit 2 x Stecknippel DN 5 | 500693
Prüfstopfen G½ AG SN5 mit Stecknippel DN 5
Prüfstopfen G½ AG SN5 mit Stecknippel DN 5 | 500694
Prüfstopfen G1¼ AG SN5 mit Stecknippel DN 5
Prüfstopfen G1¼ AG SN5 mit Stecknippel DN 5 | 500679-3
Prüfadapter G⅜ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem
Prüfadapter G⅜ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem | 511171
Prüfadapter G½ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem
Prüfadapter G½ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem | 511172
Prüfadapter G¾ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem
Prüfadapter G¾ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem | 511173
Prüfadapter G1 IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem
Prüfadapter G1 IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem | 511174
Anschluss G⅛ auf DN 5 mit Absperrhahn, zur Dichtheitsprüfung an Prüföffnung von Einrohrzählern
Anschluss G⅛ auf DN 5 mit Absperrhahn, zur Dichtheitsprüfung an Prüföffnung von Einrohrzählern | 511204
ISO-Kalibrierung
Abb.
Bezeichnung
ISO-Kalibrierung Druck S2600, S4600 ST, CAPBs® sens PS, CAPBs® sens PT
ISO-Kalibrierung Druck S2600, S4600 ST, CAPBs® sens PS, CAPBs® sens PT | 524210-01
