EUROFOLD® M4

Monteurhilfe für Kältekreislauf

Ausführungen Downloads

für alle gängigen Kältemittel geeignet, inklusive A3 und A2L
integrierte Schritt-für-Schritt-Anleitung für die sichere Durchführung der notwendigen Arbeiten am Kältekreislauf
maximale Absicherung gegen Überlastung dank integriertem Vakuumsensor
4-Wege-Monteurhilfe für eine mühelose Arbeitsweise ohne viel Umstecken
outdoorgeeignetes TFT-Farbdisplay, auch bei heller Umgebung gut ablesbar
robustes IP-54-Gehäuse mit bestmöglichem Schutz vor Umwelteinflüssen
Bluetooth 5.4 für eine abbruchfreie Datenübertragung

Das EUROFOLD® eignet sich ideal für die Inbetriebnahme, Überprüfung und Wartung von Wärmepumpen und Kälteanlagen. Es zeigt alle wichtigen Druck- und Temperaturwerte übersichtlich an. Vordefinierte Messprogramme führen Schritt für Schritt durch alle Prüfungen, damit keine wichtigen Anforderungen vergessen werden. Am Ende werden alle Messwerte in einem übersichtlichen PDF-Protokoll zusammengefasst, das dem Anlagenbetreiber übergeben werden kann.
Die Monteurhilfe verfügt über vier Gewinde-Anschlüsse und Ventile für den einfachen Anschluss an Anlage, Vakuumpumpe und Gasflasche. Mit drei Temperatur-Anschlüssen (Typ K) können auch komplexe Kälteanlagen präzise gemessen und ausgewertet werden.

Zielgruppe

		Art.-Nr.
Monteurhilfe EUROFOLD® M4		P00252
Monteurhilfe EUROFOLD® M4		M05400002

Lagerware
Fertigungsware

Drucksensoren

Messbereich:: -1/+60 bar

Genauigkeit:: ± 0,5 %

Auflösung:: 0.01 bar

max. Überdruck:: 60 bar

Vakuumsensor

Messbereich:: 0/25 mbar

Genauigkeit:: ± 10 % RDG + 0,01 mbar

Auflösung:: 0.01 mbar

max. Überdruck:: 60 bar

Temperaturmessbereich

Messbereich:: -20/+200 °C

Genauigkeit:: ± 1 °C

Auflösung:: 0.1 °C

Temperatureinsatzbereich

Umgebung:: -10/+40 °C

Lagerung:: -20/+50 °C

Betriebszeit: 32 h

Gewicht: ca. 1200 g

Maße

B x H x T:: 170 x 210 x 77 mm

Schutzart: IP 54 (EN 60529)

Display

: outdoorgeeignetes TFT-Farbdisplay 3.5 "

Anschlüsse: 3 x ¼" SAE (7⁄16" – 20 UNF),
1 x ⅜" SAE (5⁄8" – 18 UNF),
3 x Temperaturanschlüsse Typ K

Kältemittel: R11, R14, R12, R22, R23, R32, R41,
R114, R123, R1234yf, R124, R125, R134a, R142B, R152a, R161,
R236fa, R245fa, R290,
R404A, R407C,R407F, R410A, R600A, R744

Versorgungsspannung

: Lithium-Ionen-Akku x (3.6 V/4800 mAh)

: Netzteil (USB-C)

Schnittstellen: Bluetooth®,
QR-Code-Generator

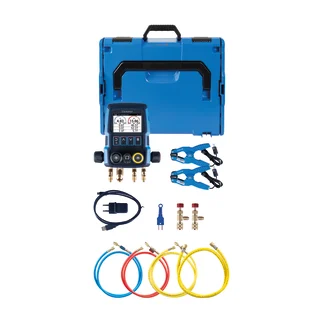

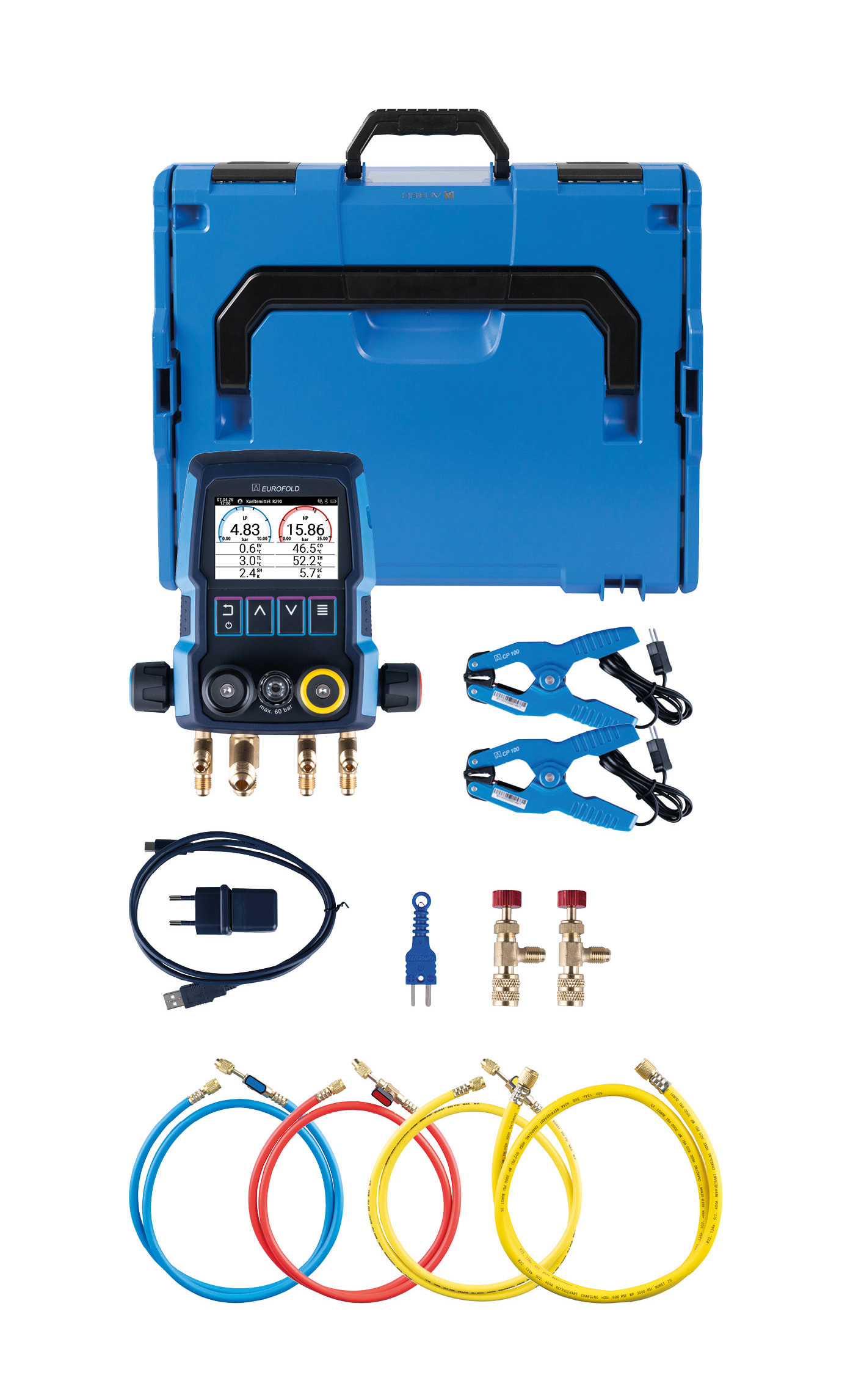

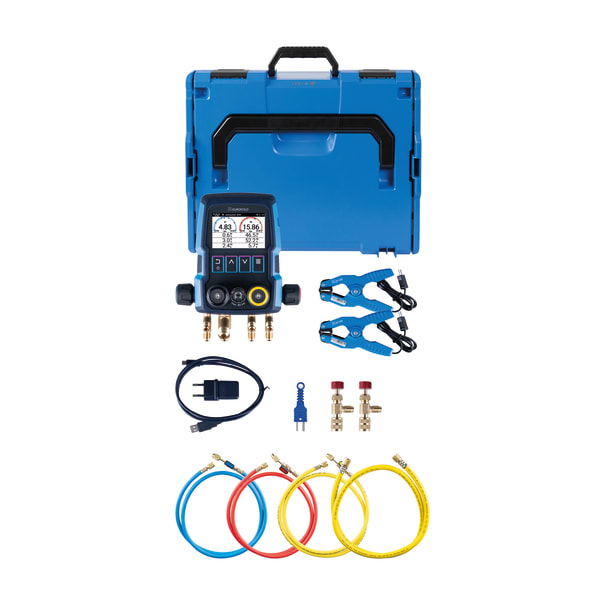

Lieferumfang

EUROFOLD® M4 Monteurhilfe
1 x Füllschlauch-Set FSS-KK
3 x 1500 mm ¼" SAE
2 x Schraderventilöffner ¼" – 5⁄16" SAE (rot)
1 x Vakuumschlauch 1500 mm ⅜" SAE
2 x Zangenfühler TFB-ZF 100
1 x Umgebungsluftfühler TFB-UL 50-1
1 x Netzteil NTE 5 und Ladekabel USB-C
1 x Systemkoffer L EUROFOLD®
