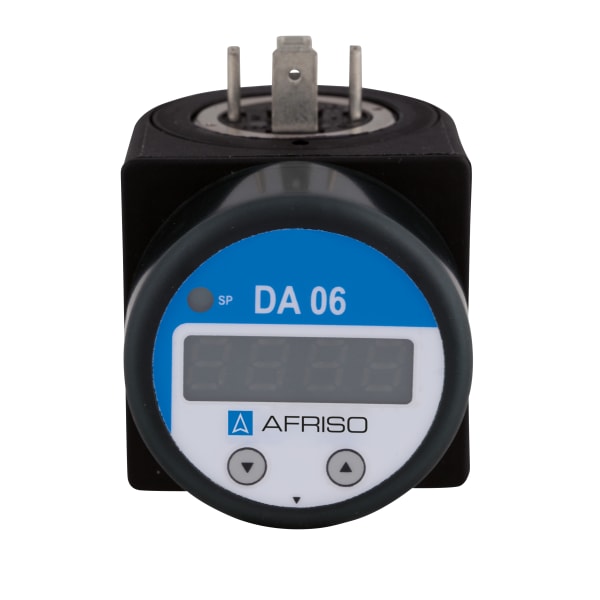

PRO_TEC_PRI_AUFSTECKANZEIGE_DA06.TIF
PRO_TEC_PRI_AUFSTECKANZEIGE_DA06.TIF
Bilder 1

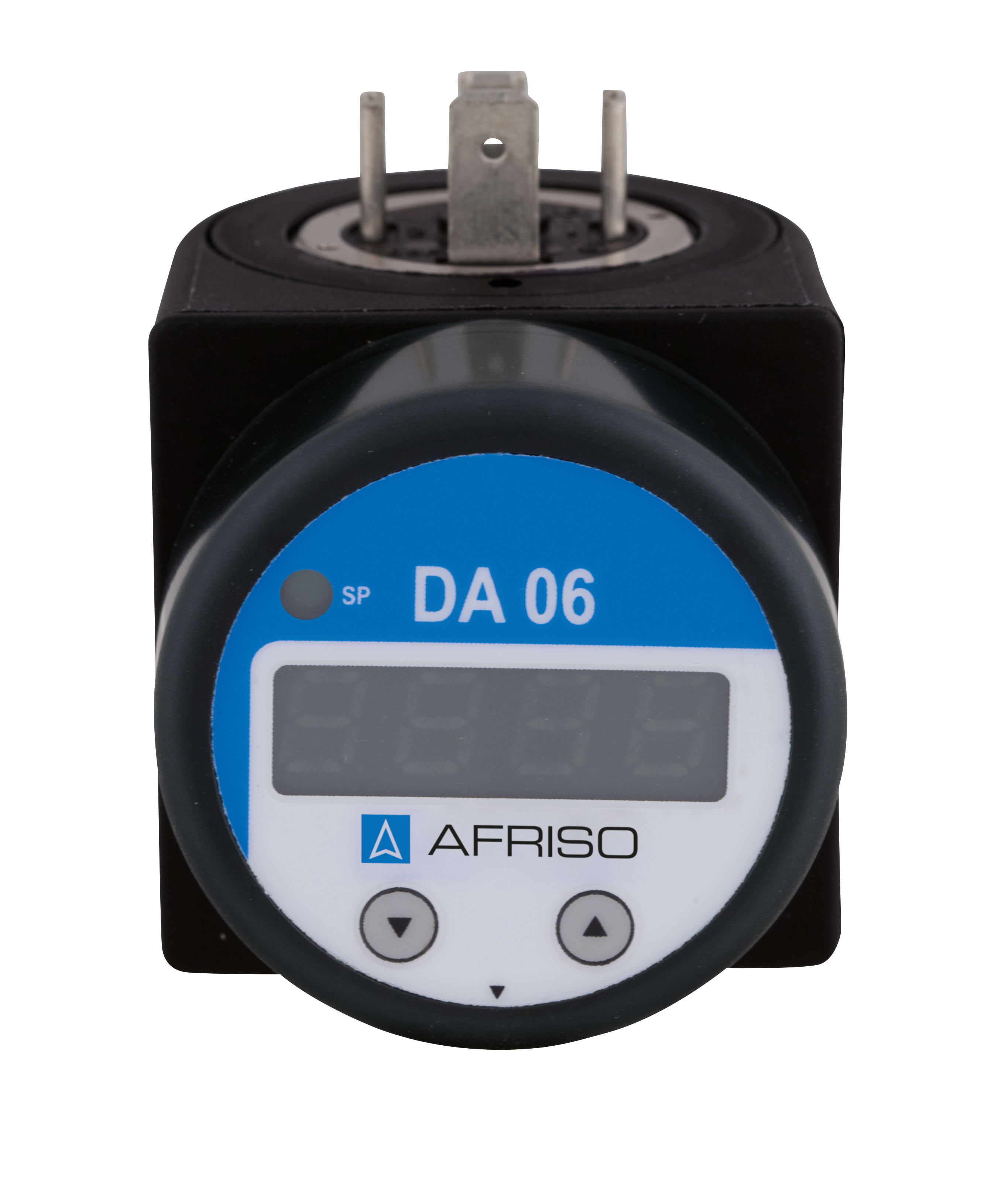

DA 06

digitale Aufsteckanzeige

Ausführungen Betriebsanleitung

  • einfache und schnelle Montage durch Aufstecksystem
  • Anzeige frei skalierbar
  • Gehäuse und Anzeige stufenlos drehbar
  • Open-Kollektor-Schaltausgang/PNP

Preiswertes, digitales Vorort-Anzeigegerät für alle Messumformer mit 4–20 mA Ausgang und Stecker nach ISO 4400 (DIN 43650-A). Einfache und schnelle Montage durch Aufstecksystem. Optional mit Ex-Schutz (Zone 1) sowie Stecker M12 x 1, 5-polig.

DA 06 wird zwischen Stecker und Kabeldose montiert und ist sofort betriebsbereit. Es ist keine zusätzliche Hilfsenergie erforderlich, da die Anzeige aus der 4–20 mA-Schleife versorgt wird. Die Programmierung erfolgt über zwei frontseitige Tasten. Folgende Parameter können eingestellt werden: Skalierung, Dezimalpunkt, Dämpfung, Schaltpunkt und Verzögerung. Außerdem steht ein Min.-/Max.-Wert-Speicher zur Verfügung. Die Einstellungen bleiben auch bei Stromausfall erhalten. Bereichsüberschreitungen in beide Richtungen können als Meldung angezeigt werden. Das integrierte Diagnosesystem überwacht ständig alle Funktionen der Anzeige. Das Gehäuse ist um 300°, die Anzeige um 330° stufenlos drehbar.

Art.-Nr.
Aufsteckanzeige DA 0631278
Aufsteckanzeige DA 06 Ex31279
Aufsteckanzeige DA 06 - M12 x 133336
Aufsteckanzeige DA 06 Ex - M12 x 133222
  • Lagerware
  • Fertigungsware

Display
4-stellige, 7 mm hohe, rote LED-Anzeige,
Anzeigegehäuse um 330° drehbar
Anzeigebereich
0 bis 9.999 Digit,
Anfangs- und Endwert frei konfigurierbar
Genauigkeit
0,1 % ± 1 Digit
einstellbare Parameter
Skalierung Dezimalpunkt Dämpfung Schaltpunkt Verzögerung
Min.-/Max.-Wert-Speicher
der höchste und tiefste, während des Betriebes aufgetretene Wert, kann abgerufen werden
Gehäuse
Kunststoff (PA 6.6/Polycarbonat)
B x H x T:
47 x 47 x 68 mm
Gehäuse um 300° drehbar
Schutzart
IP 65 (EN 60529)
Temperatureinsatzbereich
Umgebung
DA 06: -25/+85 °C
Lagerung:
-40/+85 °C
elektrischer Anschluss
Adapter für Steckverbindung nach ISO 4400 (DIN 43650-A)
Eingangssignal/Ausgangssignal
4–20 mA, 2-Leiter
Schaltausgang
1 Open-Kollektor (PNP), max. 125 mA
Ein- und Ausschaltverzögerung 0 bis 100 s
CE-Konformität (EMV)
EMV-Richtlinie 2014/30/EU
