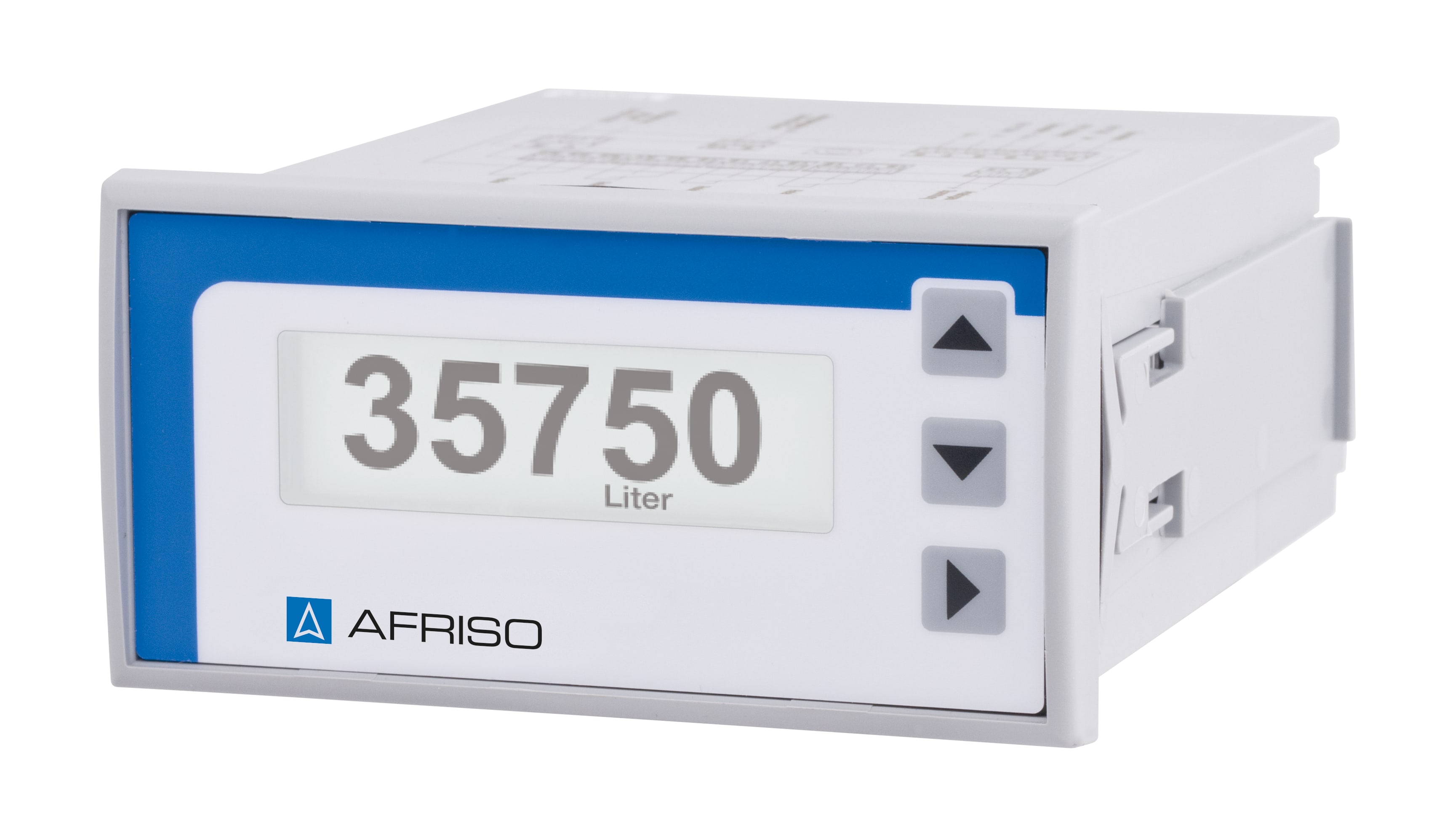

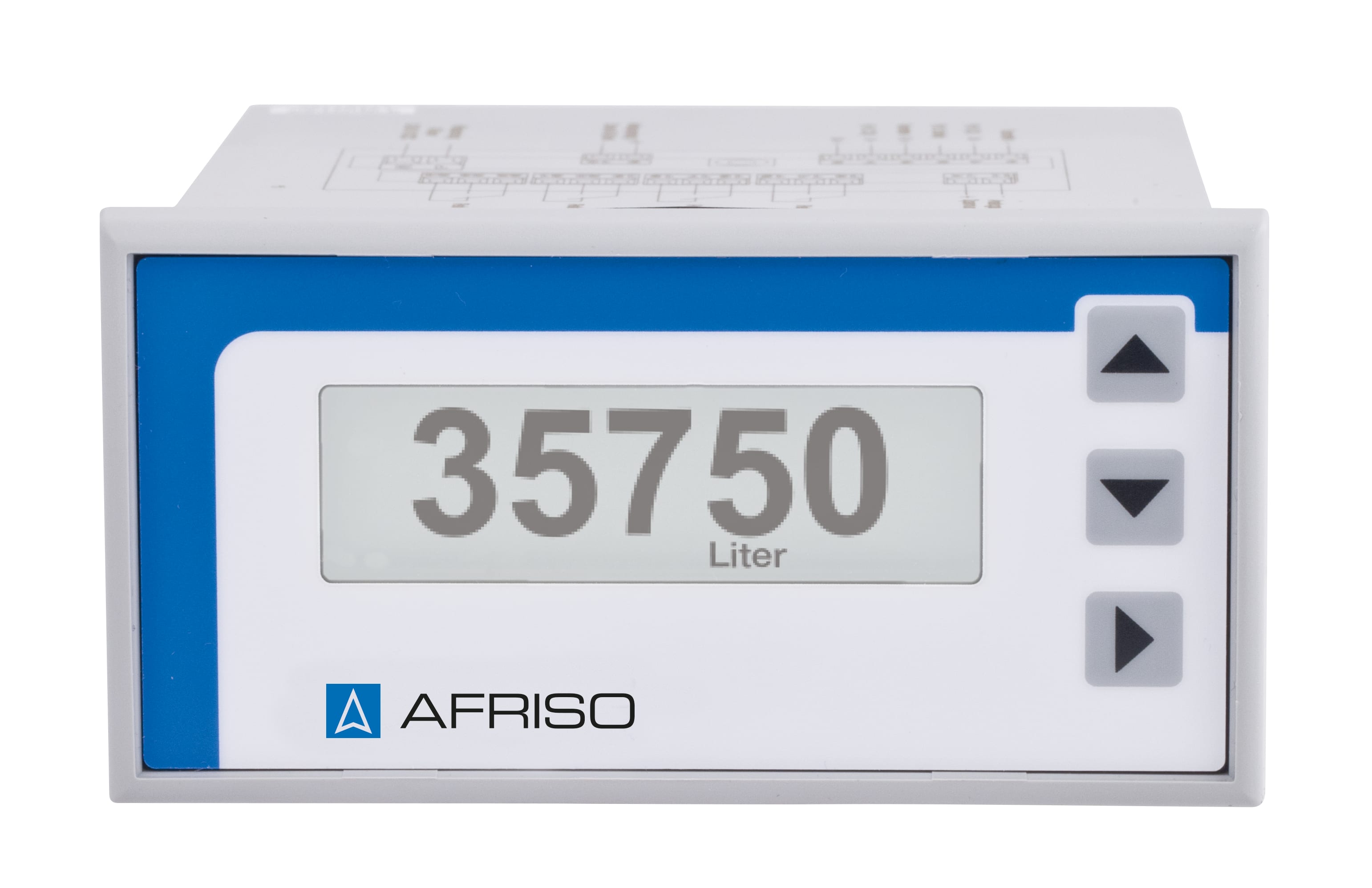

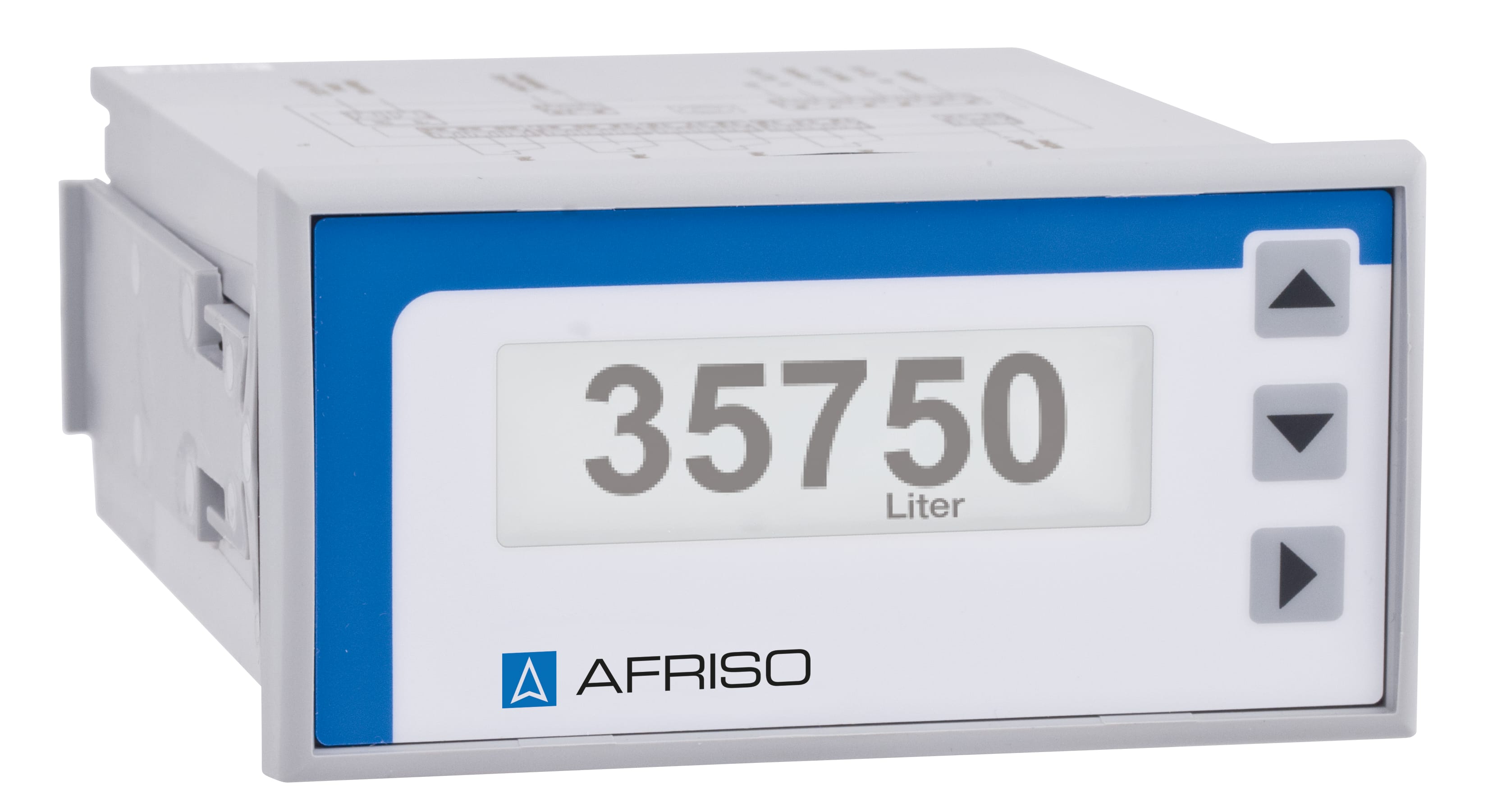

DA 10 / 12 / 14

digitales Anzeigegerät

Ausführungen Betriebsanleitung Video

  • graues Display mit sehr guter Ablesbarkeit
  • automatische Abschaltung der Hintergrundbeleuchtung
  • textorientierte Bedienerführung
  • Peiltabellen für zylindrisch liegende Tanks und Kugeltankssind bereits fest hinterlegt
  • Linearisierung für Volumenanzeige (24 Punkte)
  • wählbare Einheitenliste, Einrichtung freier Anzeigeeinheiten möglich
  • skalierbare Einheiten, Anzeige als Balkengraphik
  • erweiterte Grenzwertdarstellung: Fenster-/Trendfunktion
  • Allstromnetzteil
  • Integrierte Versorgungsspannung für Messumformer (z.B. DMU 08)

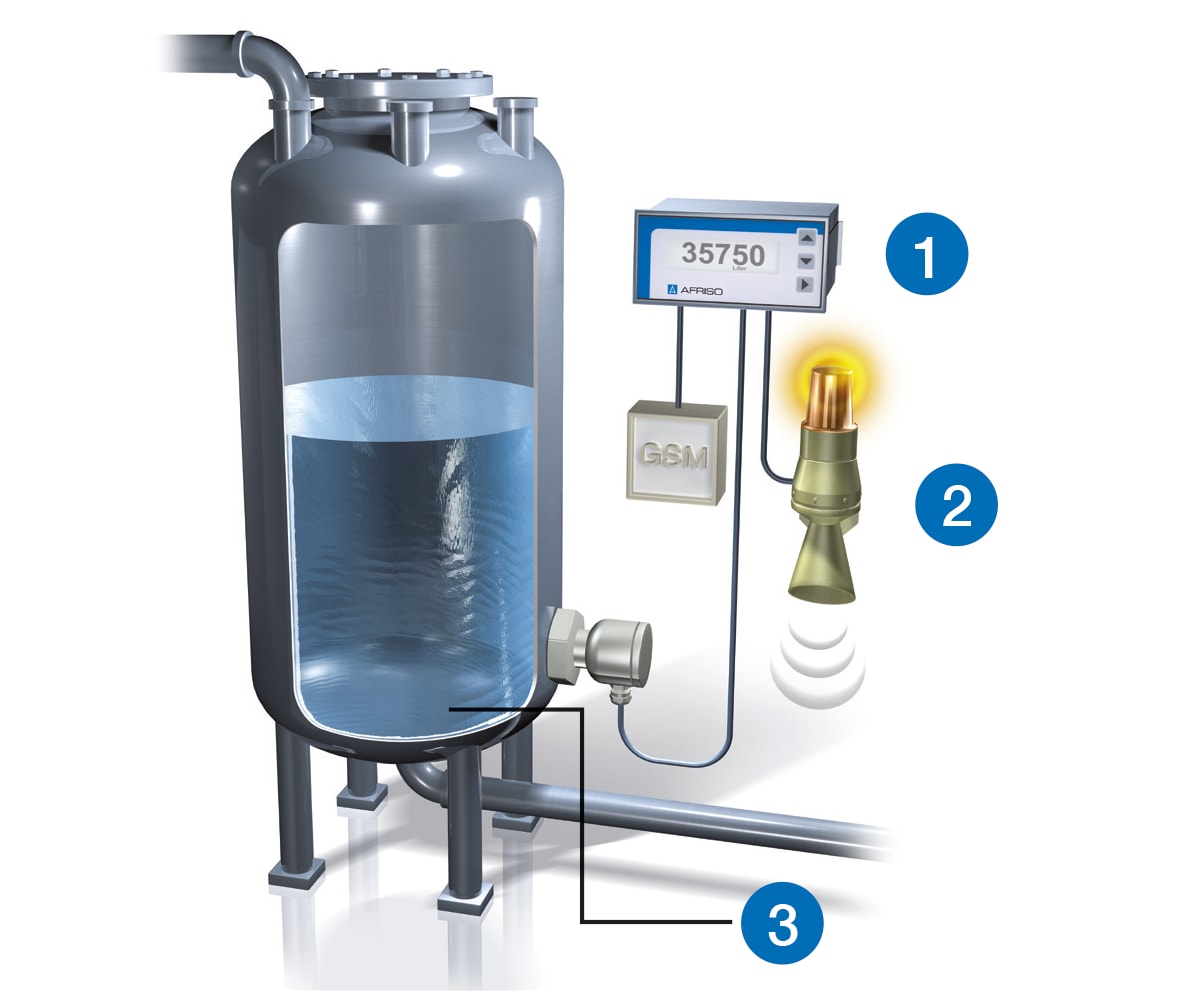

Universeller Einsatz für elektronische Messumformer zur Messwertanzeige (DA 10), alternativ mit zusätzlichen Relaisausgängen (DA 12/14).

Digitales Anzeigegerät im Kunststoffgehäuse für den Schalttafeleinbau. Mit grauer Displayanzeige und automatischer Abschaltung der Hintergrundbeleuchtung. Der universelle Messeingang kann wahlweise als Strom- oder Spannungseingang konfiguriert werden. Gängige Peiltabellen für zylindrisch liegende und Kugeltanks sind fest hinterlegt, weitere Einheiten sind wählbar oder einrichtbar. Die Einheiten sind skalierbar und als Balkengraphik dargestellt. Die Grenzwertdarstellung kann als Fenster- und Trendfunktion (steigend/fallend) erfolgen. Mit visueller Displaymeldung (blinkender Fehlertext) bei Messwertüberschreitung, Parametersicherungsbereich zur Wiederherstellung früherer Konfigurationen und Potenziometer für Testzwecke.

Art.-Nr.
Anzeigegerät DA 1031281
Anzeige- und Regelgerät DA 1231282
Anzeige- und Regelgerät DA 1431283
  • Lagerware
  • Fertigungsware

Display
5-stellige Graphik-LCD-Anzeige,
weiße Hintergrundbeleuchtung,
textorientierte Bedienerführung,
Bedien- und Anzeigesprache Deutsch/Englisch/Französisch/Italienisch umschaltbar,
frei wählbare Einheiten,
Einrichtung freier Anzeigeeinheiten
Messbereich
± 99999 Digits
Anfangs- und Endwert frei skalierbar
Linearität
± 0.1 % v. Mw.
Auflösung
Dezimalpunkt beliebig setzbar
Ansprechzeit
< 0.2 s
Temperatureinsatzbereich
Umgebung:
0/50 °C
Versorgungsspannung
AC 50 − 253 V,   4.4 VA
DC 20 − 253 V,   2.5 W
Sensorversorgung
integrierte, galvanisch getrennte Versorgungsspannung für Messumformer: ≥ DC 21 V bei 20 mA
Sensoreingang
alle analogen Normsignale, z. B. 4–20 mA, 0–20 mA, 0–1 V, 0–10 V sowie Potenziometer
Analogausgang
0/4–20 mA, galvanisch getrennt
Analogausgang 2
DA 10:
Relaiskontakte
DA 10:
Gehäuse
Norm-Einschubgehäuse
B x H x T:
96 x 48 x 135 mm
Schalttafelausschnitt
B x H:
92 x 45 mm
Schutzart (Front)
IP 65 (EN 60529)

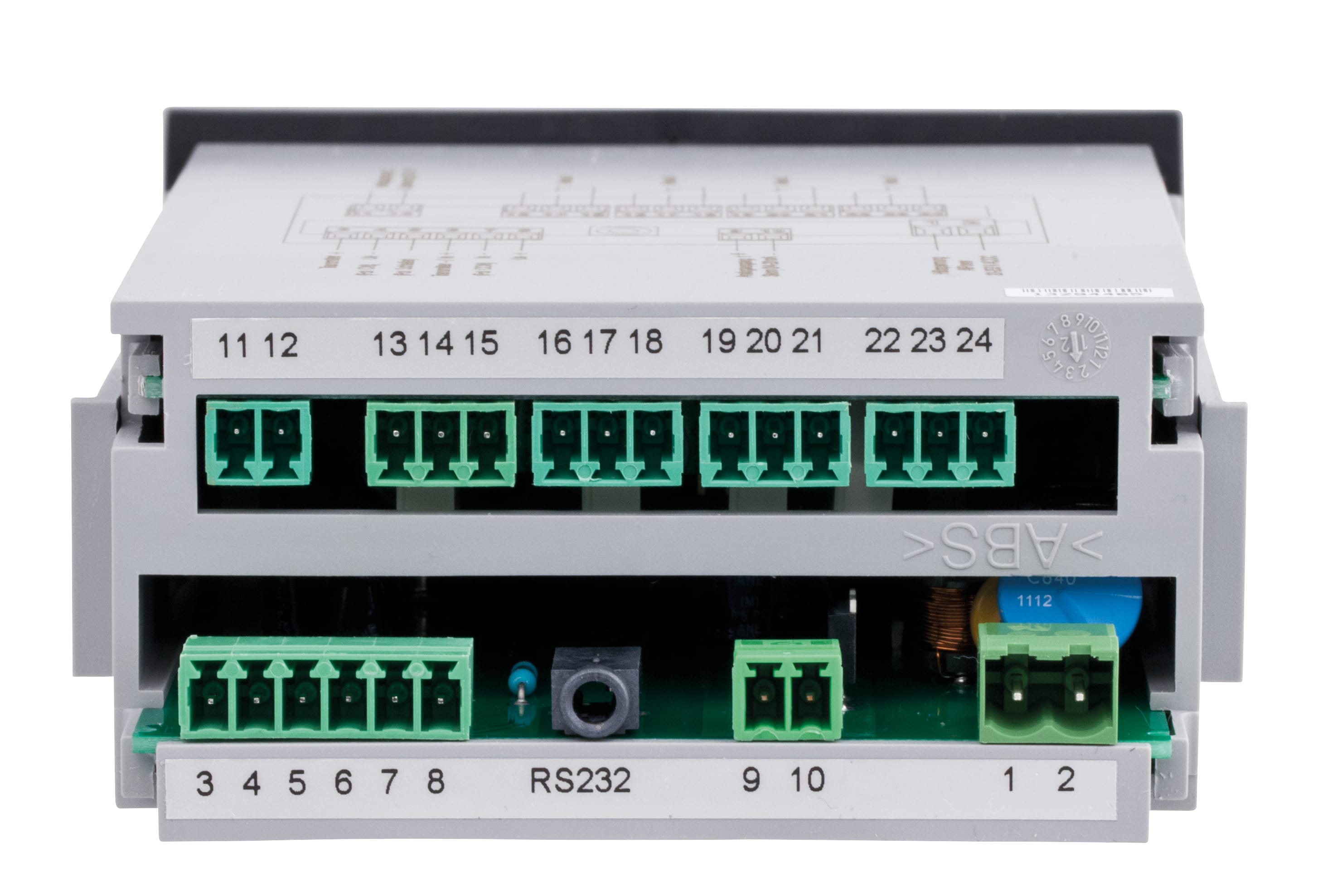

elektrischer Anschluss
Schraubklemmen, steckbar (1,5 mm2)
Linearisierung
kundenspezifische Linearisierung mit max. 24 Punkten zur Volumenanzeige (z. B. Liter) in nichtlinearen Behältern. Peiltabellen für zylindrisch liegende und Kugeltanks sind fest hinterlegt.
Min.-/Max.-Wert-Speicher
Der während des Betriebes aufgetretene höchste und tiefste Wert kann abgerufen werden.
