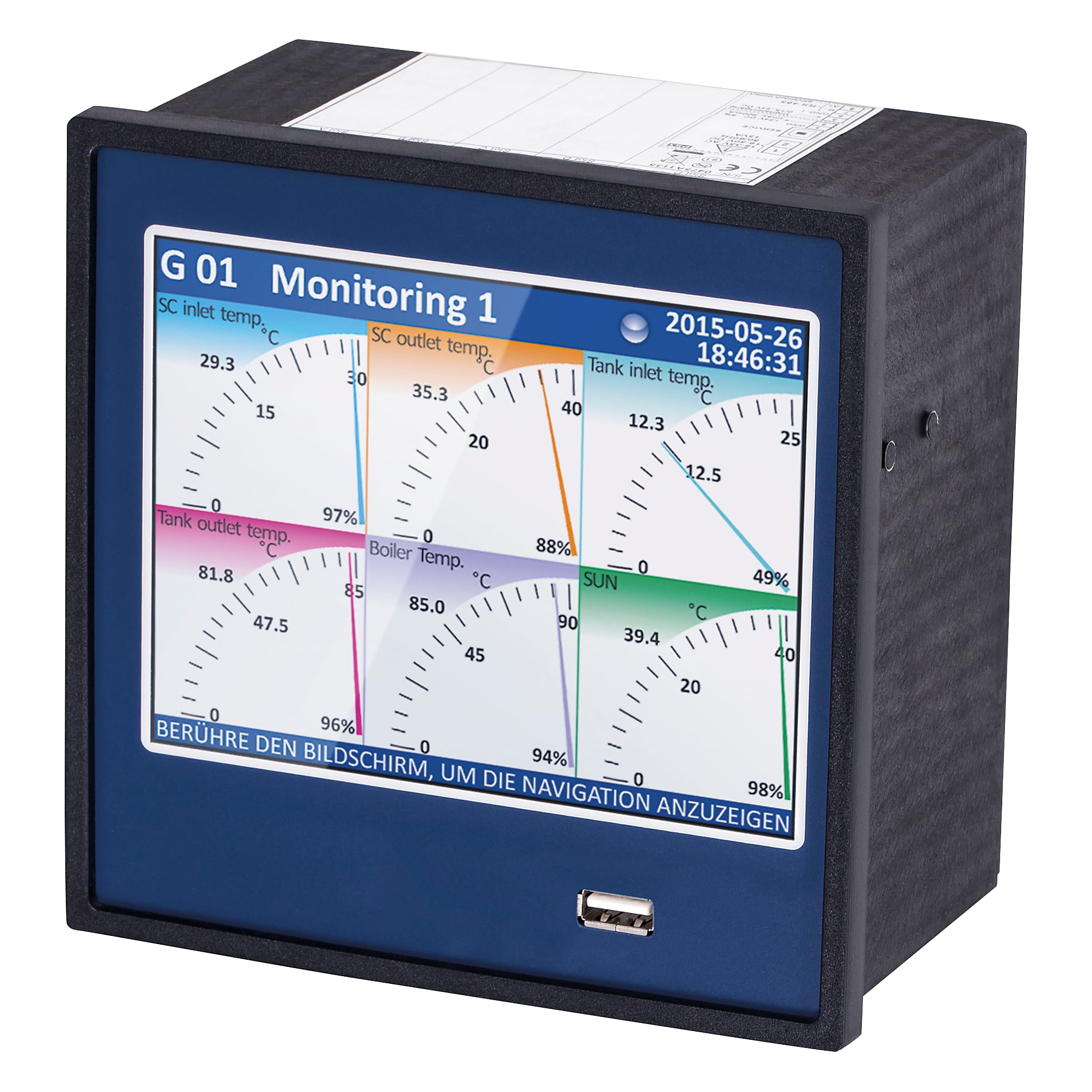

Bilder 1 MPA 20 Mehrkanal-Prozessanzeige Ausführungen Betriebsanleitung Benefits bis zu 90 Kanäle für Ein-/Ausgänge35 mathematische/logische Funktionen8 integrierte PID-Regler mit Autotuning8 zeit-/ereignisgesteuerte ProfileTouchscreen- und Remote-BedienungMehrstufiges PasswortsystemWebserver inkl. HTML5 WidgetsE-Mail-Funktion Anwendung Universeller Einsatz zur Anzeige und Speicherung von 16 unabhängigen analogen Eingangssignalen, 8 binären Eingängen, 4 Widerstandsthermometer-Eingängen (RTD), 4 Thermoelement-Eingängen (TC) in frei skalierbarer Größe und Einheit. MPA 20 ist sehr gut geeignet für Applikationen, bei denen mehrere physikalische Messgrößen den Zustand eines Objekts wiedergeben und die Steuerung des Zustands durch mehrere Parameter gleichzeitig erfolgt. Beschreibung Digitales Anzeigegerät mit integriertem Datenlogger im Kunststoffgehäuse für den Schalttafeleinbau, mit dem gleichzeitiges Messen, Visualisieren und Steuern mehrerer Kanäle möglich ist. MPA 20 kann autonom oder in Zusammenarbeit mit externen Messgeräten und Stellgliedern arbeiten. Die Mehrkanal-Prozessanzeige ist als modulares Gerät konzipiert, das aus einer Basis und optionalen Eingangs- und Ausgangsmodulen besteht. Die Basis enthält: Hauptprozessor, Display mit Touchscreen, Schaltnetzteil (in zwei Ausführungen: 19–35 VDC und 85–260 VAC) sowie den Kommunikationsschnittstellen (USB und RS 485). Ausführungen Technische Daten Downloads Ausführungen Slot DSlot C/B/AArt.-Nr.Versorgung DC 19–50 V, AC 16–35 Vleer24 x Stromeingang (I)MPA 20 010101Versorgung DC 19–50 V, AC 16–35 Vleer16 x binärer Eingang (D)MPA 20 010102Versorgung DC 19–50 V, AC 16–35 Vleer4 x Widerstandsthermometer-Eingang (RTD)MPA 20 010103Versorgung DC 19–50 V, AC 16–35 Vleer4 x Thermoelement-Eingang (TC)MPA 20 010104Versorgung DC 19–50 V, AC 16–35 Vleer3 x Universaleingang (I, U, RTD, TC)MPA 20 010105Versorgung DC 19–50 V, AC 16–35 Vleer4 x StromausgangMPA 20 010106Versorgung DC 19–50 V, AC 16–35 Vleer12x SPST-Relais 1AMPA 20 010107Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig24 x Stromeingang (I)MPA 20 010201Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig16 x binärer Eingang (D)MPA 20 010202Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig4 x Widerstandsthermometer-Eingang (RTD)MPA 20 010203Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig4 x Thermoelement-Eingang (TC)MPA 20 010204Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig3 x Universaleingang (I, U, RTD, TC)MPA 20 010205Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig4 x StromausgangMPA 20 010206Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig12x SPST-Relais 1AMPA 20 010207Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig Ethernet 10 Mbit/s24 x Stromeingang (I)MPA 20 010301Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig Ethernet 10 Mbit/s16 x binärer Eingang (D)MPA 20 010302Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig Ethernet 10 Mbit/s4 x Widerstandsthermometer-Eingang (RTD)MPA 20 010303Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig Ethernet 10 Mbit/s4 x Thermoelement-Eingang (TC)MPA 20 010304Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig Ethernet 10 Mbit/s3 x Universaleingang (I, U, RTD, TC)MPA 20 010305Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig Ethernet 10 Mbit/s4 x StromausgangMPA 20 010306Versorgung DC 19–50 V, AC 16–35 VUSB-Host Port rückseitig Ethernet 10 Mbit/s12x SPST-Relais 1AMPA 20 010307 Lagerware Fertigungsware Technische Daten DisplayTFT-Monitor 5,7" Touchscreeneinstellbare Sprachen: Deutsch, Englisch, FranzösischDarstellung von Wert, Bargraph, Diagramm, Zeiger, GruppenMessbereichStromeingänge 0-20 mASpannungseingänge 0–5 V, 1–5 V, 0–10 V, 2–10 VWiderstandsthermometerThermoelementTemperatureinsatzbereichUmgebung: 0/50 °CVersorgungsspannungAC 16 − 35 V, DC 19 − 50 VEingangswiderstandStrom: < 65 OhmSpannung: > 100 kOhmGehäuseFronttafelgehäuseB x H x T: 144 x 144 x 110 mmGewicht 0.35 kgSchutzartGehäuse, Anschlussklemmen: IP 20 (EN 60529)elektrischer AnschlussSchraubklemmen, steckbar (1,5 mm2)SchnittstellenRS 485 (Modbus RTU)RS 232USB-HostEthernet (Modbus TCP)DatenspeicherungInterner Speicher 1,5 GB, max. 125.000.000 WerteMesswerterfassung von max. 60 Kanälen2 frei wählbare Messraten (max. 10 Hz)umfangreiche TriggerfunktionenDatenübertragung über USB-Stick oder EthernetSlot P1 - 1: Versorgung DC 19–50 V, AC 16–35 VAusgang DC 24 V 200 mADigitaleingang DC 24 V, RS-485 Modbus RTUSlot D1 - 3: leerSlot C/B/A1 - 7: 24 x Stromeingang (I)OptionenSoftwareHutschienenadapter Downloads Mehrkanal-Prozessanzeige MPA 20 Katalog-Bestellschlüssel PDF Englisch Deutsch Professionelle Fuellstandloesungen Prospekt Prospekte PDF Deutsch Englisch Italienisch
