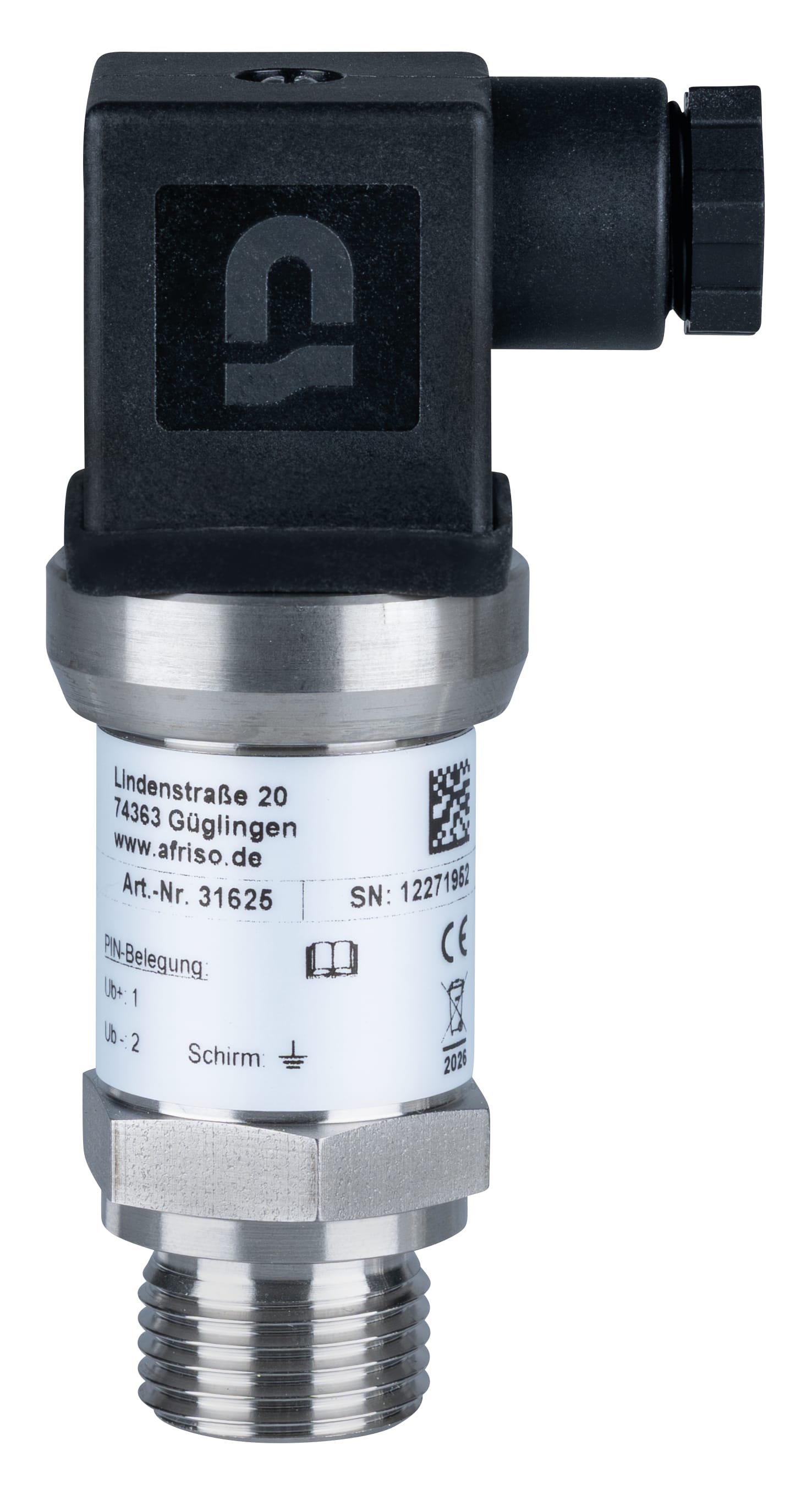

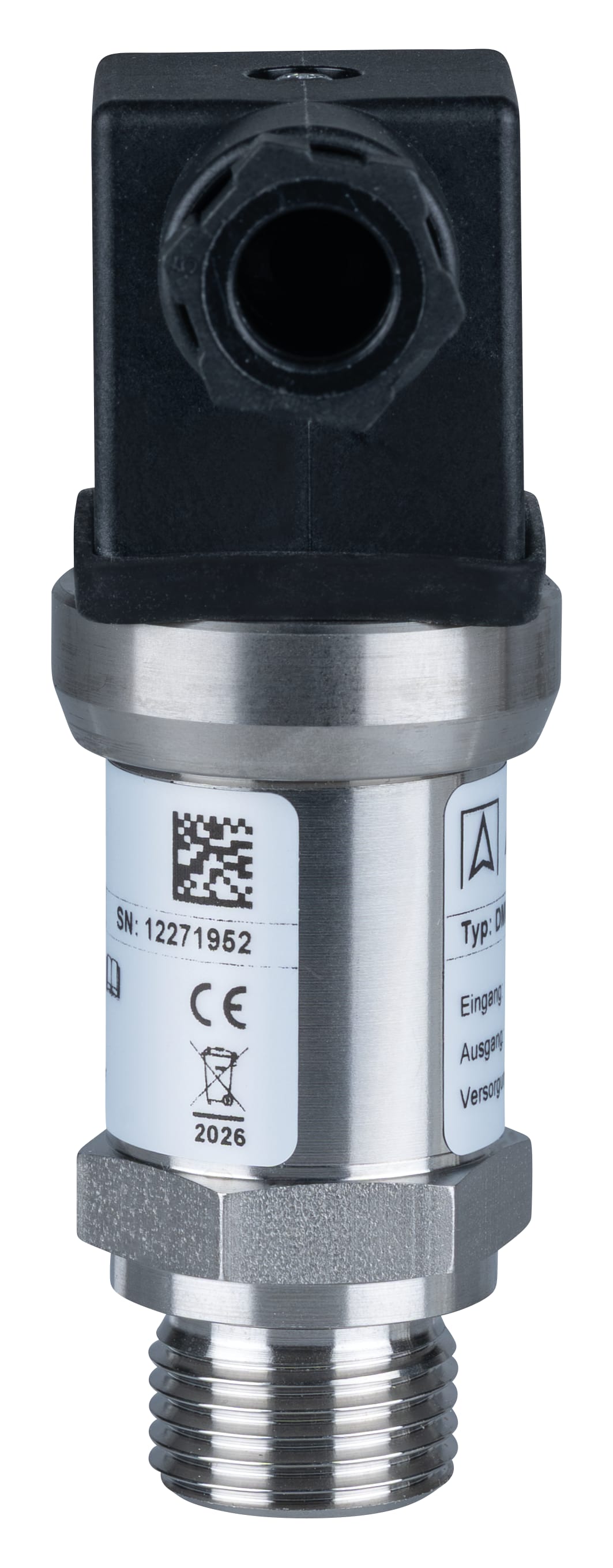

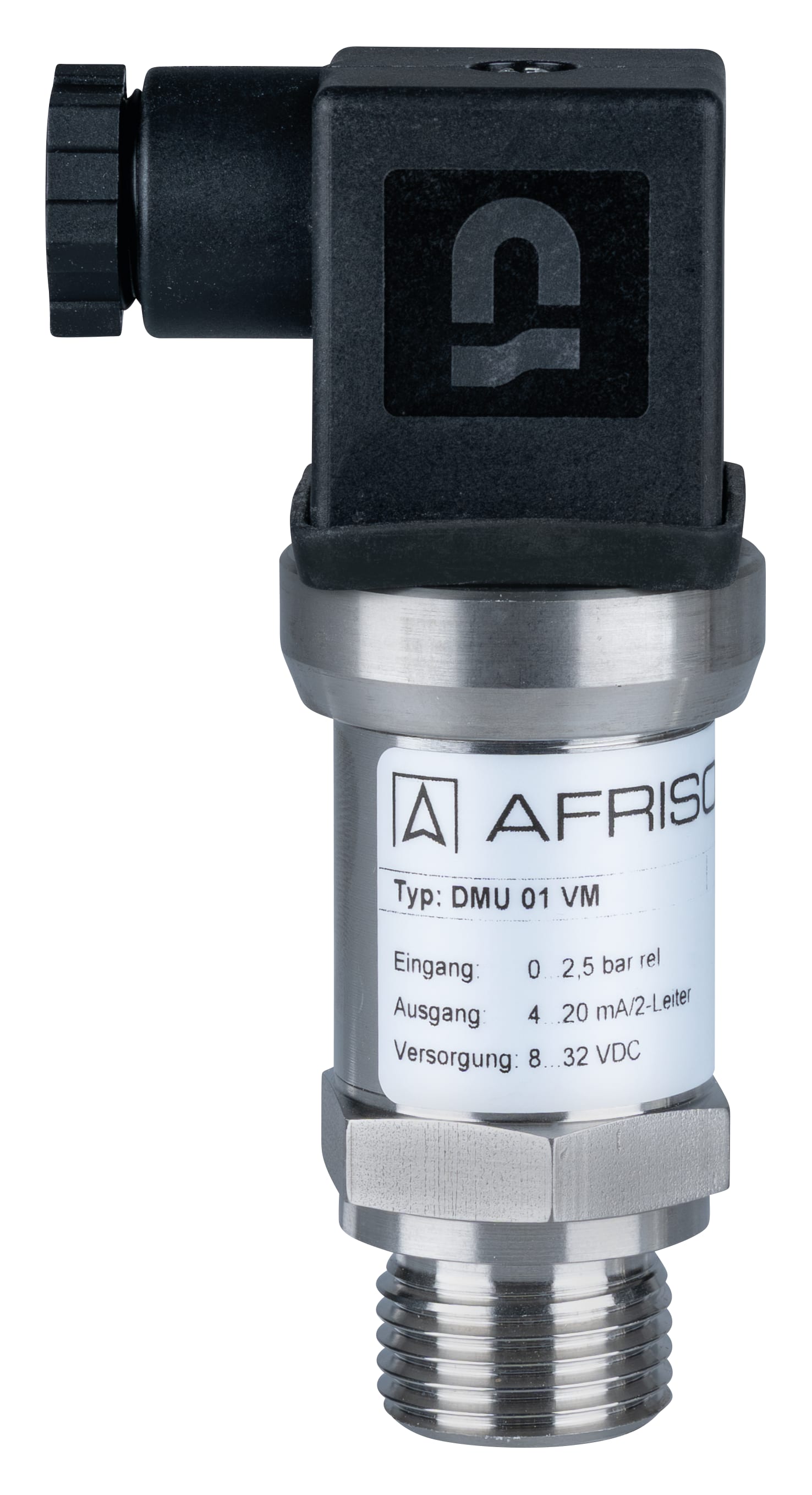

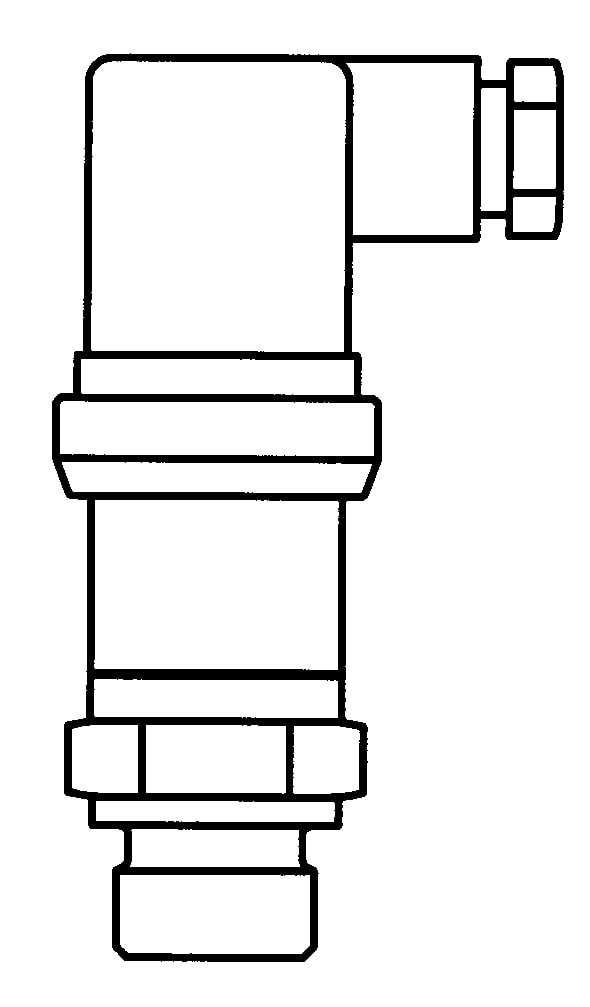

DMU 01 VM

Druckmessumformer Standardausführung

Ausführungen Betriebsanleitung Video

AnschlussG½B
AnschlussDIN 3852 Form E
elektrischer AnschlussStecker und Kabeldose nach ISO 4400 (DIN 43650-A, EN 175301-803)

  • bewährte Keramiktechnologie
  • kein mechanisches Altern der Messzelle
  • keine Übertragungsflüssigkeit
  • Relativ- und Absolutdruckvarianten
  • geringer Temperaturfehler

Für elektronische Druckmessung im industriellen Bereich, z. B. in der Hydraulik, Pneumatik oder im Maschinen- und Anlagenbau.

Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 01 bildet eine piezoresistive Dickschicht-Keramik-Messzelle.

AnzeigebereichMessbereichTypAusführungArt.-Nr.
-1/0 barDMU 01 VM31619
-1/+1.5 barDMU 01 VM31620
-1/+3 barDMU 01 VM31621
-1/+5 barDMU 01 VM31622
0/1 barDMU 01 VM31623
0/1.6 barDMU 01 VM31624
0/2.5 barDMU 01 VM31625
0/4 barDMU 01 VM31626
0/6 barDMU 01 VM31627
0/10 barDMU 01 VM31628
0/16 barDMU 01 VM31629
0/25 barDMU 01 VM31630
  • Lagerware
  • Fertigungsware

Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
-1/0 bar < ± 1 % FSO
Messbereich
siehe Bestelltabelle
Überdrucksicherheit
< 250 bar: mind. 2 x FS
Berstdruck
< 400 bar: mind. 3 x FS
Temperatureinsatzbereich
Medium:
-25/+125 °C
Umgebung:
-25/+85 °C
Lagerung:
-40/+85 °C
Temperaturfehlerband
≤ ± 0.3 % FSO/10 K ≤ ± im kompensierten Bereich -25/+85 °C
dynamisches Verhalten
Ansprechzeit:
≤ 10 ms
Prozessanschluss

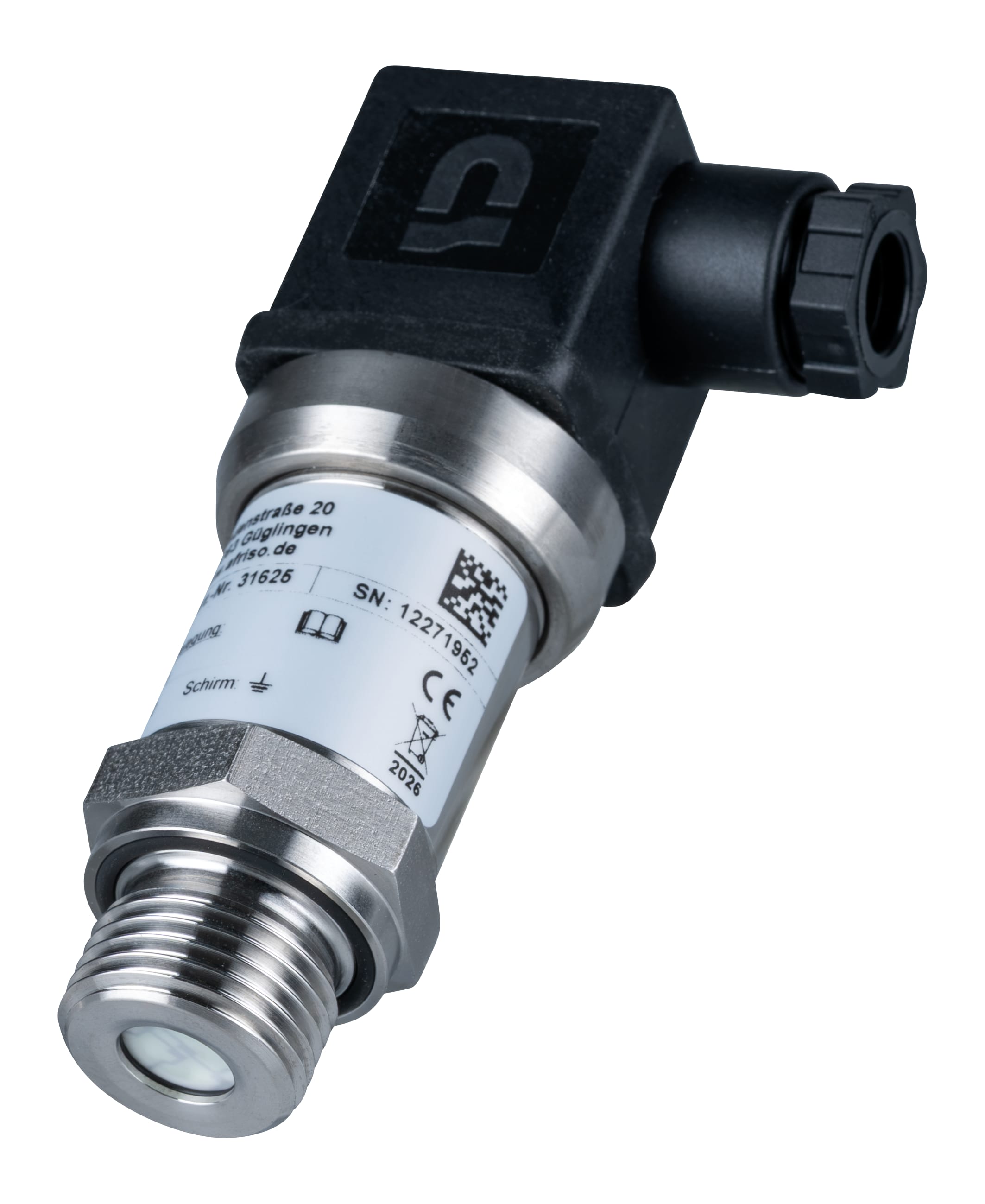

G½B DIN 3852 Form E mit vorgezogener Membrane
Werkstoff
Gehäuse:
Edelstahl 304
Druckanschluss:
Edelstahl 304
Membrane:
Keramik (Al2O3 96 %)
Dichtung:
FKM (Viton)
Versorgungsspannung
DC 8 − 32 V
Ausgangssignal
2-Leiter, 4–20 mA
Bürde
Rmax = [(UB – UBmin)/0,02 A] Ω
Stromaufnahme
< 25 mA
elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A, EN 175301-803)
Schutzart
IP 65 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU
