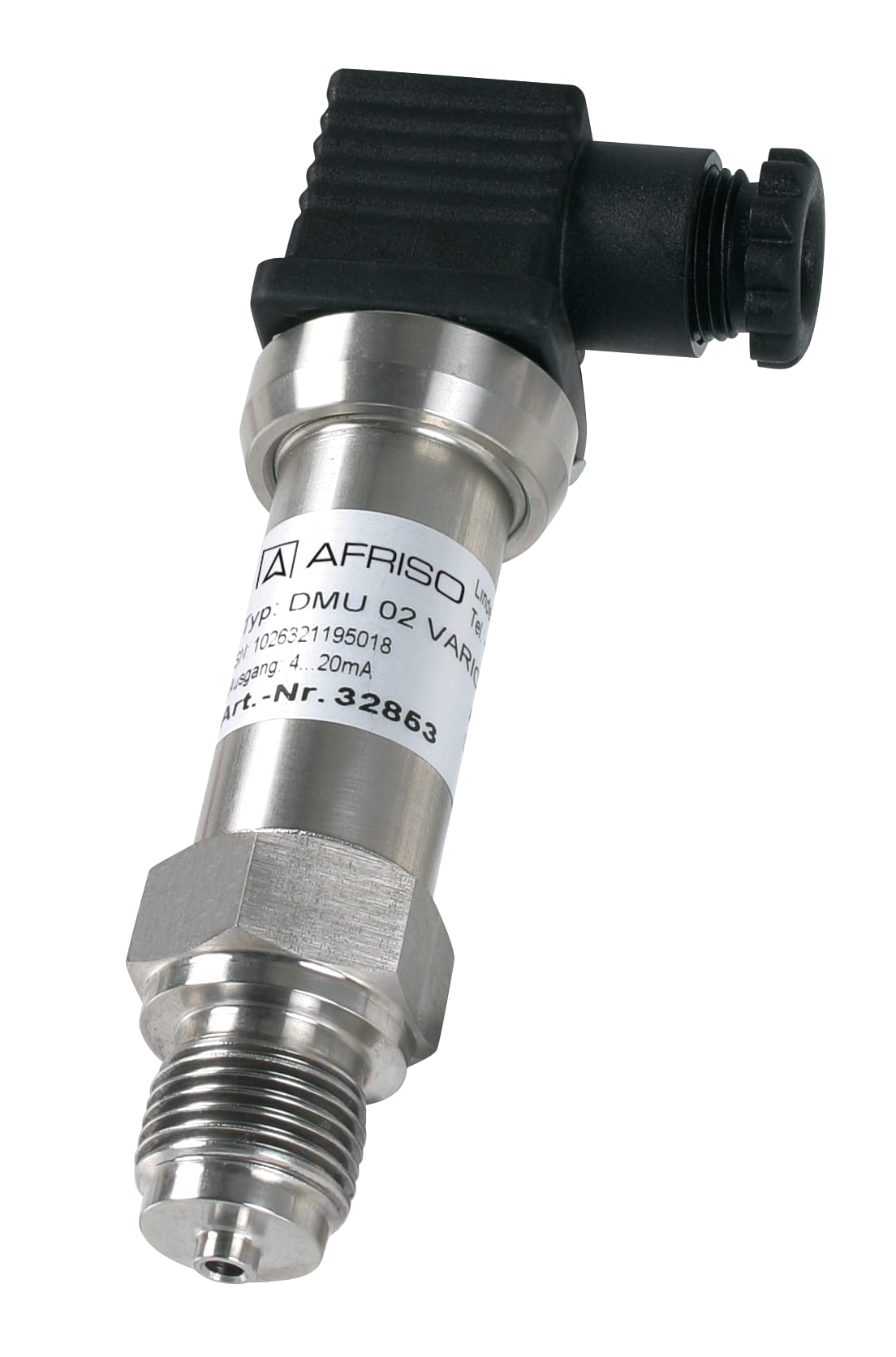

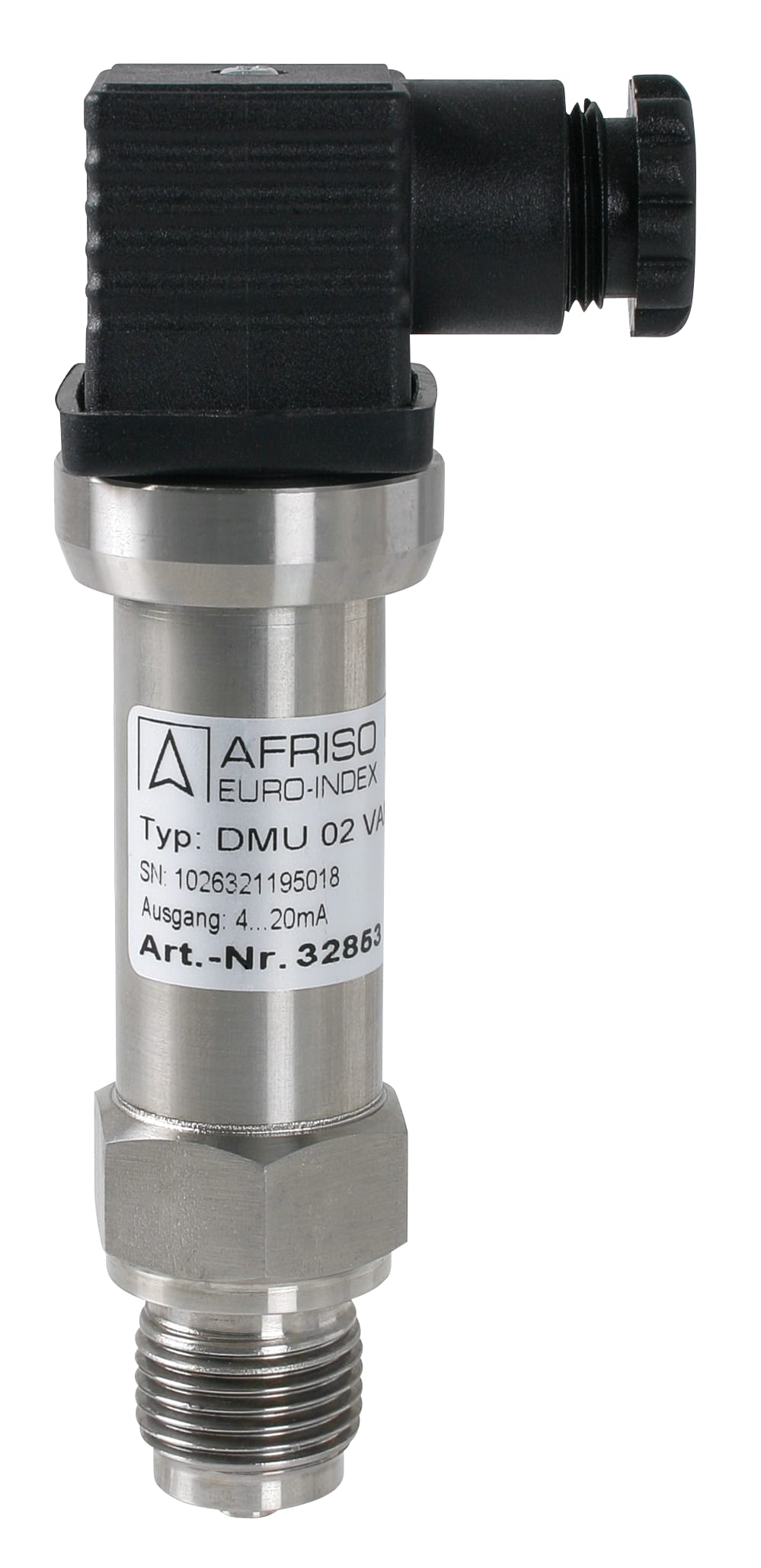

DMU 02 Vario

Druckmessumformer

Ausführungen Betriebsanleitung Video

AnschlussG½B
AnschlussEN 837-1/7.3
elektrischer AnschlussStecker und Kabeldose nach ISO 4400 (DIN 43650-A)

  • variantenreiche Anschlusstechnik
  • extrem robust gegen Schlag, Pulsation und Vibration
  • beste dynamische Druckresistenz bei hohen Lastwechseln
  • dichtungsfrei verschweißte Messzelle
  • ohne Übertragungsmedium
  • Turn Down 1:4
  • Nullpunktkorrektur über Magnet

Für elektronische Durchmessung im Maschinen- und Anlagenbau, in der Gastechnik oder in der Medizintechnik. Besonders geeignet für reine Medien.

Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 02 Vario bildet eine piezoresistive Poly-Silizium-Dünnfilm-Messzelle. Die gängigsten elektrischen Anschlussformen stehen zur Verfügung. Über eine optionale Parametrier-Hard-/Software lassen sich Messbereiche ändern und anpassen. Über einen Dauermagneten kann nach Anlegen der Speisespannung in einem bestimmten Zeitfenster der Nullpunkt von außen korrigiert werden.

AnzeigebereichMessbereichTypAusführungArt.-Nr.
-1/0 barDMU 02 Varioprogrammierbar32833
-1/+1.5 barDMU 02 Varioprogrammierbar32834
-1/+3 barDMU 02 Varioprogrammierbar32835
-1/+5 barDMU 02 Varioprogrammierbar32836
-1/+9 barDMU 02 Varioprogrammierbar32837
-1/+24 barDMU 02 Varioprogrammierbar32838
0/600 mbarDMU 02 Varioprogrammierbar32841
0/1 barDMU 02 Varioprogrammierbar32842
0/1.6 barDMU 02 Varioprogrammierbar32843
0/2.5 barDMU 02 Varioprogrammierbar32844
0/6 barDMU 02 Varioprogrammierbar32846
0/10 barDMU 02 Varioprogrammierbar32847
0/16 barDMU 02 Varioprogrammierbar32848
0/25 barDMU 02 Varioprogrammierbar32849
0/40 barDMU 02 Varioprogrammierbar32850
0/60 barDMU 02 Varioprogrammierbar32851
0/100 barDMU 02 Varioprogrammierbar32852
0/160 barDMU 02 Varioprogrammierbar32853
0/250 barDMU 02 Varioprogrammierbar32854
0/400 barDMU 02 Varioprogrammierbar32855
0/600 barDMU 02 Varioprogrammierbar32856
0/1 000 barDMU 02 Varioprogrammierbar32857
  • Lagerware
  • Fertigungsware

Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
< ± 0.3 % FSO
Messbereich
siehe Bestelltabelle
Überdrucksicherheit
≤ 250 bar: mind. 2 x FS
Berstdruck
≤ 250 bar: mind. 3 x FS
Temperatureinsatzbereich
Medium:
-40/+125 °C
Umgebung:
-40/+105 °C
Lagerung:
-40/+125 °C
Temperaturfehlerband
≤ ± 0.15 % FSO/10 K ≤ ± im kompensierten Bereich -10/+80 °C
dynamisches Verhalten
Ansprechzeit:
< 4 ms
Prozessanschluss
G½B EN 837-1/7.3
Werkstoff
Gehäuse:
Edelstahl 304
Druckanschluss:
Edelstahl 630/316 Ti/316 L
elektr. Messzelle:
Edelstahl 630/304
Versorgungsspannung
DC 10 − 32 V
Ausgangssignal
2-Leiter, 4–20 mA
Bürde
Rmax = [(UB – UBmin)/0,02 A] Ω
Stromaufnahme
< 25 mA
elektrische Schutzmaßnahmen
Kurzschluss- und verpolungssicher
elektrischer Anschluss
Stecker und Kabeldose nach ISO 4400 (DIN 43650-A)
Schutzart
IP 65 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU
